De juiste PoweredUSB-printerkabel is afhankelijk van de aansluitingen op de printer. Controleer het achterste interfacepaneel en de stroomvereisten voordat u bestelt op merk of printerfamilie. Sommige modellen gebruiken een gecombineerde connector; anderen hebben aparte data- en stroomtakken nodig.
Er kan een printermodel worden aangeboden met verschillende communicatie-interfaces. Controleer de feitelijke interfacekaart en connectorlabels, en niet alleen de naam op de voorkant van de printer. Een seriële interface en een USB-interface hebben verschillende elektrische aansluitingen nodig, zelfs als een leverancier ze onder dezelfde printerserie groepeert.

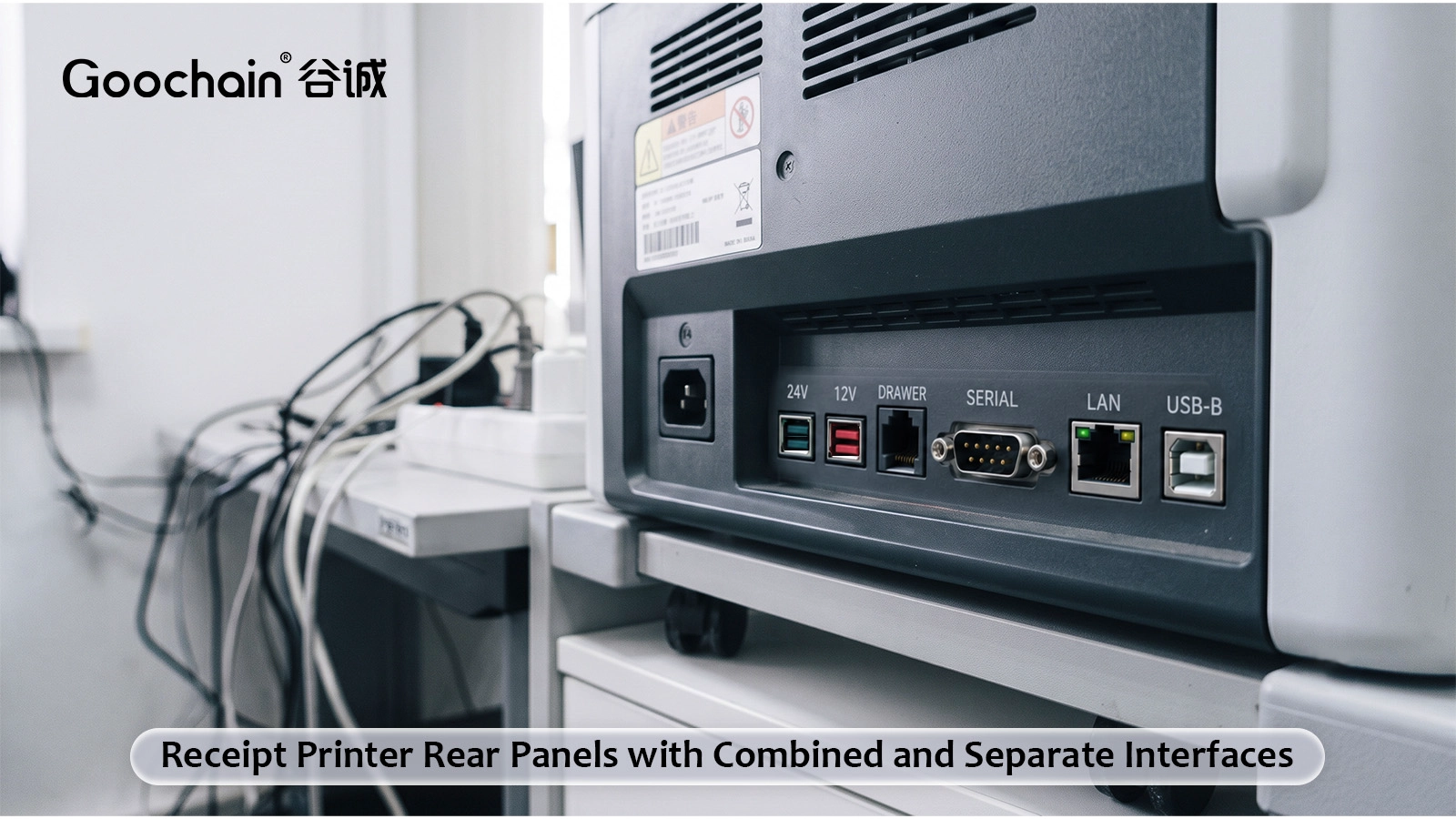

Fotografeer het achterpaneel met de bestaande kabel verwijderd. Noteer het printermodel, de referentie van de interfacekaart, indien beschikbaar, en informatie over de stroomingang. Vermeld de host PoweredUSB-spanning en poortgegevens.
Een printer met een bijpassende gecombineerde apparaatinterface kan een PoweredUSB-kabel voor POS-terminals / Epson / IBM-printers . Een printer met aparte USB-B- en driepins stopcontacten heeft mogelijk een 24 V PoweredUSB naar 3-pins Hosiden + USB-B-kabel . Andere apparaten gebruiken een DC-cilinderaansluiting of een gespecificeerde aansluiting met twee contacten.
Het aantal pinnen op een stekker is niet voldoende om deze te identificeren. Controleer de connectorserie, sleuteling, polariteit en aansluitafmetingen. Vermijd een compatibiliteitsverklaring die betrekking heeft op een heel printermerk, tenzij elk vermeld model en elke interface is geverifieerd.
| Printeraansluiting | Kabel richting |
|---|---|
| Gecombineerde 1×8-interface | Matched PoweredUSB naar 1×8-montage |
| USB-B plus 3-pins voeding | Y-montage met de exacte voedingsconnector |
| USB-B plus DC-cilinder | Y-montage met gedefinieerde cilinderafmetingen en polariteit |
| Alleen speciale voedingsingang | Power-only montage plus de benodigde aparte communicatieroute |
Bij een Y-kabel kunnen de data- en stopcontacten zich op verschillende hoogtes of aan weerszijden van het achterpaneel bevinden. Definieer de aftakkingslengtes vanaf de gespleten kruising, zodat er voldoende ruimte overblijft voor het insteken en verwijderen. De split mag niet zo hangen dat de connectoren zijwaarts worden getrokken.
Vermeld het totale traject van terminal naar printer. Als er al een uitbreiding is geïnstalleerd, maken de weerstand en extra connectorverbindingen deel uit van het stroom- en USB-pad.
Afdrukken kan veranderingen in de lading met zich meebrengen die niet worden weergegeven door een inactieve cheque. Ga akkoord met een test met de relevante bedrijfsmodi en acceptabele voedingsspanning op de printer. USB-communicatie moet worden gecontroleerd met de beoogde host en interface. Continuïteit alleen kan de werking van het systeem niet aantonen.
Goochain produceert gevoede USB-kabels voor OEM-printerprojecten in een fabriek van 5.000 m² in Dongguan. Stuur de foto's van het achterpaneel, de elektrische vereisten en de installatieafmetingen voor een kabelbeoordeling. Monster- en inspectievereisten kunnen vervolgens worden vastgelegd aan de hand van een gecontroleerde tekening.
Alleen na controle van elke gemonteerde interface en elektrische specificatie.
Nee. Controleer de afzonderlijke voedingsingang en apparaatspecificatie.
