El cable de impresora PoweredUSB correcto depende de las conexiones instaladas en la impresora. Verifique el panel de interfaz posterior y los requisitos de energía antes de realizar el pedido por marca o familia de impresoras. Algunos modelos utilizan un conector combinado; otros necesitan ramas separadas de datos y energía.
Se puede ofrecer un modelo de impresora con diferentes interfaces de comunicación. Verifique la placa de interfaz real y las etiquetas del conector, no solo el nombre en el frente de la impresora. Una interfaz serie y una interfaz USB necesitan conexiones eléctricas diferentes incluso cuando un proveedor las agrupa en la misma serie de impresoras.

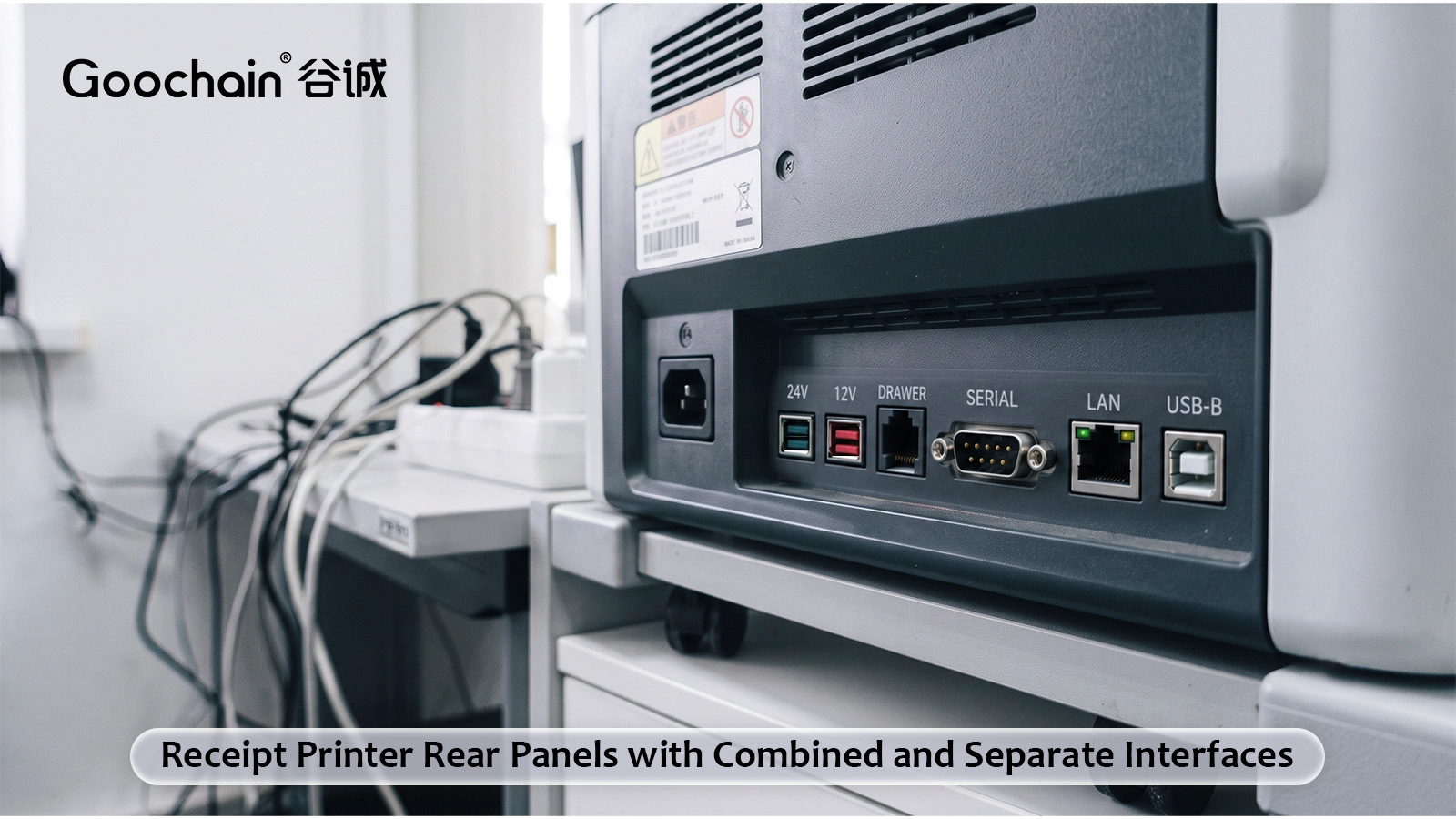

Fotografíe el panel trasero sin el cable existente. Registre el modelo de impresora, la referencia de la placa de interfaz, si está disponible, y la información de entrada de energía. Incluya el voltaje del PoweredUSB del host y los detalles del puerto.
Una impresora con una interfaz de dispositivo combinada compatible puede utilizar un Cable PoweredUSB para terminales POS/impresoras Epson/IBM . Una impresora con USB-B independiente y tomas de corriente de tres clavijas puede necesitar un Alimentación de 24 V USB a Hosiden de 3 pines + cable USB-B . Otros dispositivos utilizan un enchufe cilíndrico de CC o un terminal de dos contactos específico.
El número de clavijas de un enchufe no es suficiente para identificarlo. Verifique la serie del conector, el cableado, la polaridad y las dimensiones de acoplamiento. Evite una declaración de compatibilidad que cubra toda una marca de impresora a menos que se hayan verificado todos los modelos e interfaces enumerados.
| Conexión de impresora | Dirección del cable |
|---|---|
| Interfaz combinada 1×8 | PoweredUSB combinado con ensamblaje de 1×8 |
| USB-B más alimentación de 3 pines | Montaje en Y con el conector de alimentación exacto |
| USB-B más barril de CC | Conjunto en Y con dimensiones de cilindro y polaridad definidas |
| Solo entrada de energía dedicada | Conjunto de solo alimentación más la ruta de comunicación separada requerida |
En un cable en Y, las tomas de datos y de alimentación pueden estar a diferentes alturas o en lados opuestos del panel trasero. Defina las longitudes de las ramas desde la unión dividida, dejando suficiente espacio para la inserción y extracción. La división no debe colgar en una posición que tire de los conectores hacia los lados.
Incluya la ruta total desde la terminal hasta la impresora. Si ya hay una extensión instalada, su resistencia y las uniones de conectores adicionales son parte de la ruta de alimentación y USB.
La impresión puede imponer cambios de carga que no están representados por una verificación de inactividad. Acuerde una prueba utilizando los modos de funcionamiento relevantes y un voltaje de suministro aceptable en la impresora. La comunicación USB debe verificarse con el host y la interfaz previstos. La continuidad por sí sola no puede demostrar el funcionamiento del sistema.
Goochain fabrica cables USB con alimentación para proyectos de impresoras OEM en una fábrica de 5000 m² en Dongguan. Envíe las fotos del panel trasero, los requisitos eléctricos y las dimensiones de instalación para una revisión del cable. Los requisitos de muestra e inspección se pueden registrar luego en un plano controlado.
Sólo después de comprobar cada interfaz instalada y las especificaciones eléctricas.
No. Verifique la entrada de energía por separado y las especificaciones del dispositivo.
