올바른 PoweredUSB 프린터 케이블은 프린터에 장착된 연결에 따라 다릅니다. 브랜드 또는 프린터 제품군별로 주문하기 전에 후면 인터페이스 패널과 전원 요구 사항을 확인하세요. 일부 모델은 결합된 커넥터를 사용합니다. 다른 것들은 별도의 데이터와 전원 분기가 필요합니다.

장착된 인터페이스 식별

다양한 통신 인터페이스를 갖춘 프린터 모델이 제공될 수 있습니다. 프린터 전면에 표시된 이름뿐만 아니라 실제 인터페이스 보드와 커넥터 라벨도 확인하세요. 직렬 인터페이스와 USB 인터페이스는 공급업체가 동일한 프린터 시리즈로 그룹화한 경우에도 서로 다른 전기 연결이 필요합니다.

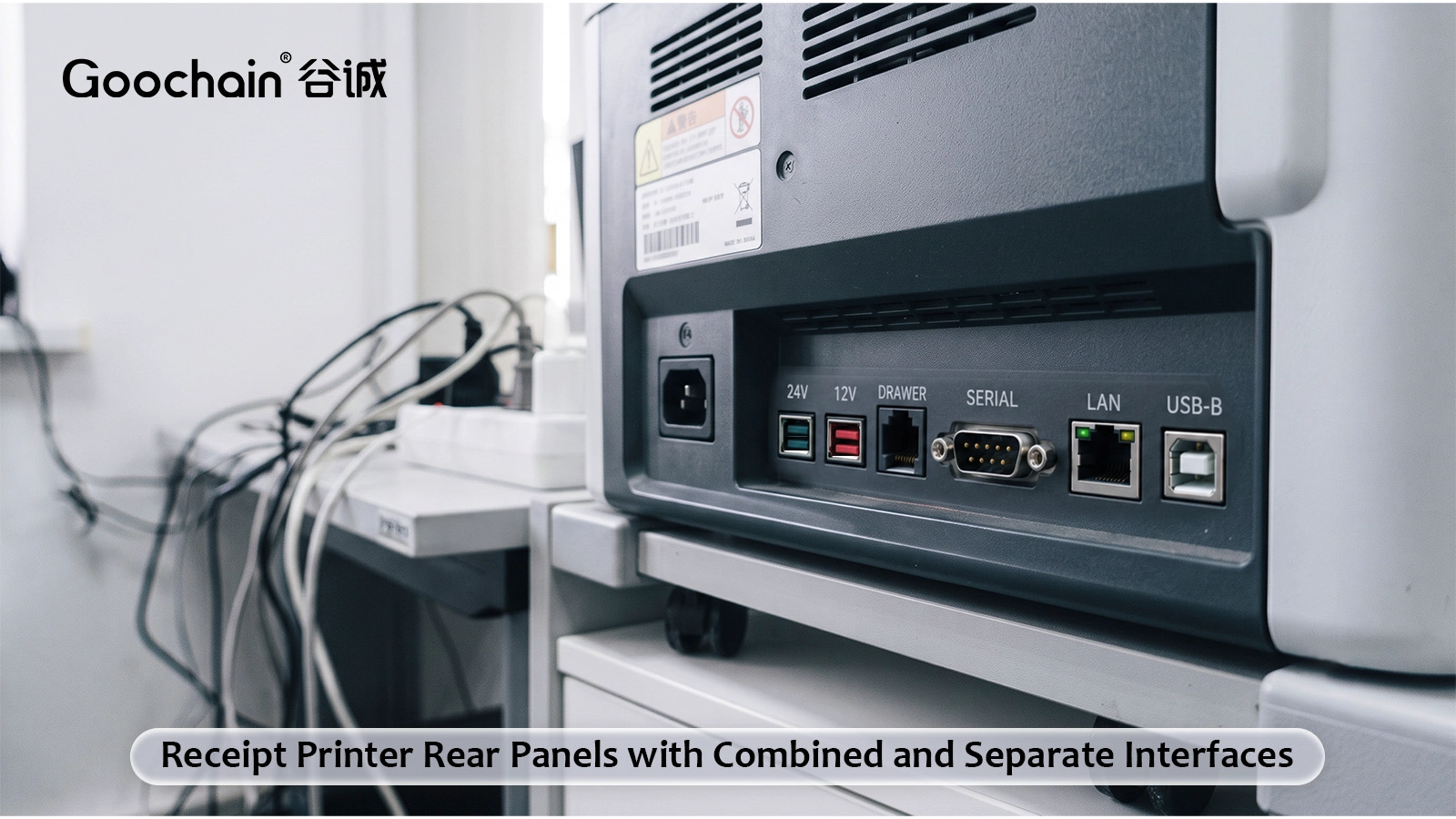

기존 케이블을 제거한 후면 패널의 사진을 찍습니다. 프린터 모델, 가능한 경우 인터페이스 보드 참조 및 전원 입력 정보를 기록하십시오. 호스트 PoweredUSB 전압 및 포트 세부 정보를 포함합니다.

결합 또는 분할 케이블 선택

일치하는 결합 장치 인터페이스가 있는 프린터는 다음을 사용할 수 있습니다. POS 단말기/Epson/IBM 프린터용 전원 공급 USB 케이블 . 별도의 USB-B 및 3핀 전원 소켓이 있는 프린터에는 24V 전원 공급USB - 3핀 Hosiden + USB-B 케이블 . 다른 장치는 DC 배럴 소켓이나 지정된 2접점 단자를 사용합니다.

사용될 지점 측정

Y 케이블에서 데이터 소켓과 전원 소켓은 서로 다른 높이에 위치하거나 후면 패널의 반대쪽에 위치할 수 있습니다. 삽입 및 제거를 위한 충분한 공간을 남겨두고 분할 접합에서 분기 길이를 정의합니다. 스플릿은 커넥터를 옆으로 당기는 위치에 걸려 있어서는 안 됩니다.

터미널에서 프린터까지의 전체 경로를 포함합니다. 확장이 이미 설치된 경우 해당 저항과 추가 커넥터 연결은 전원 및 USB 경로의 일부입니다.

프린터 부하 시 작동 확인

인쇄하면 유휴 확인으로 표시되지 않는 로드 변경이 발생할 수 있습니다. 관련 작동 모드와 프린터의 허용 가능한 공급 전압을 사용하여 테스트에 동의합니다. USB 통신은 의도한 호스트와 인터페이스를 통해 확인해야 합니다. 연속성만으로는 시스템 작동을 보여줄 수 없습니다.

Goochain은 5,000m² 규모의 동관 공장에서 OEM 프린터 프로젝트를 위한 전원 공급 USB 케이블을 제조합니다. 케이블 검토를 위해 후면 패널 사진, 전기 요구 사항 및 설치 치수를 보내십시오. 그런 다음 제어 도면에 대해 샘플 및 검사 요구 사항을 기록할 수 있습니다.

질문과 답변

일련의 모든 프린터에 동일한 케이블을 사용할 수 있습니까?

각 장착 인터페이스와 전기 사양을 확인한 후에만 가능합니다.

USB-B 플러그가 필요한 전원 전압을 확인합니까?

아니요. 별도의 전원 입력 및 기기 사양을 확인하세요.
