正しい PoweredUSB プリンタ ケーブルは、プリンタに取り付けられている接続によって異なります。ブランドまたはプリンター ファミリごとに注文する前に、背面インターフェイス パネルと電源要件を確認してください。一部のモデルは結合コネクタを使用します。他のものは、個別のデータと電源ブランチを必要とします。

適合するインターフェースを特定する

さまざまな通信インターフェイスを備えたプリンター モデルを提供できます。プリンター前面の名称だけでなく、実際のインターフェースボードやコネクタのラベルも確認してください。シリアル インターフェイスと USB インターフェイスは、サプライヤーが同じプリンタ シリーズとしてグループ化している場合でも、異なる電気接続を必要とします。

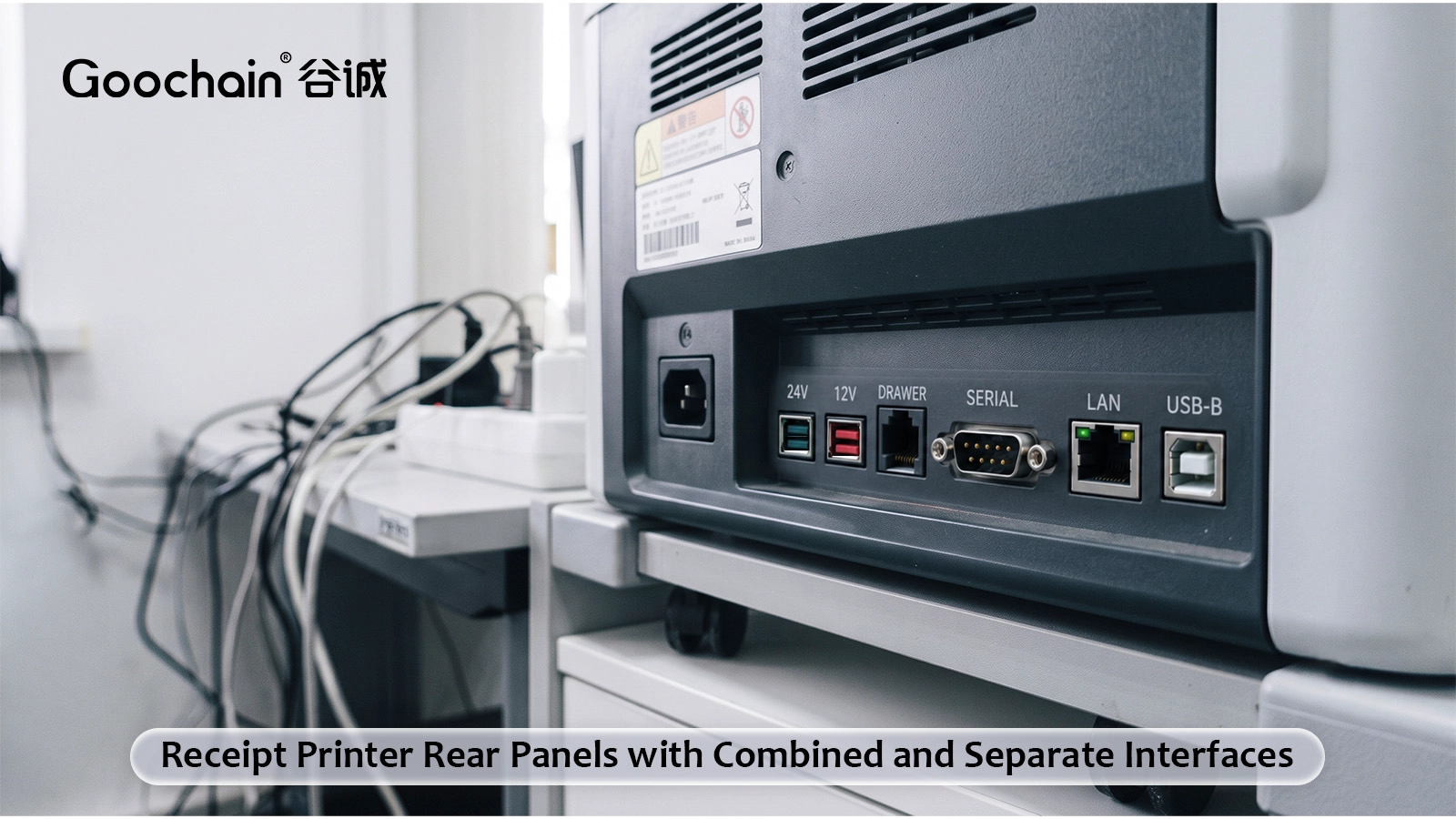

既存のケーブルを取り外した状態で背面パネルの写真を撮ります。プリンターのモデル、インターフェイス ボードの参照情報 (入手可能な場合)、および電源入力情報を記録します。ホストの PoweredUSB 電圧とポートの詳細を含めます。

結合ケーブルまたは分割ケーブルを選択する

一致する複合デバイス インターフェイスを持つプリンターは、 POS端末/エプソン/IBMプリンター用PoweredUSBケーブル。独立した USB-B および 3 ピン電源ソケットを備えたプリンタには、 24 V 電源 USB - 3 ピン ホシデン + USB-B ケーブル。その他の機器はDCバレルソケットまたは指定の2接点端子を使用します。

使用する枝の寸法を測ります

Y ケーブルでは、データ ソケットと電源ソケットが異なる高さに配置されたり、背面パネルの反対側に配置されたりすることがあります。挿入および削除のための十分なスペースを残して、分割ジャンクションからの分岐の長さを定義します。スプリットは、コネクタを横に引っ張るような位置にぶら下がってはいけません。

端末からプリンターまでの合計ルートを含めます。拡張機能がすでにインストールされている場合、その抵抗と追加のコネクタ接続は電源と USB パスの一部になります。

プリンター負荷時の動作確認

印刷により、アイドル チェックでは表されない負荷の変化が生じる可能性があります。関連する動作モードとプリンタの許容可能な供給電圧を使用したテストに同意します。 USB 通信は、対象のホストおよびインターフェイスで確認する必要があります。継続性だけではシステムの動作を実証することはできません。

Goochain は、5,000 平方メートルの東莞工場で OEM プリンター プロジェクト向けの電源付き USB ケーブルを製造しています。ケーブルのレビューのために、背面パネルの写真、電気要件、設置寸法を送信してください。サンプルと検査の要件は、管理された図面に対して記録できます。

質疑応答

シリーズ内のすべてのプリンターに同じケーブルを使用できますか?

取り付けられている各インターフェイスと電気仕様を確認した後にのみ使用してください。

USB-B プラグは必要な電源電圧を確認していますか?

いいえ。個別の電源入力とデバイスの仕様を確認してください。
