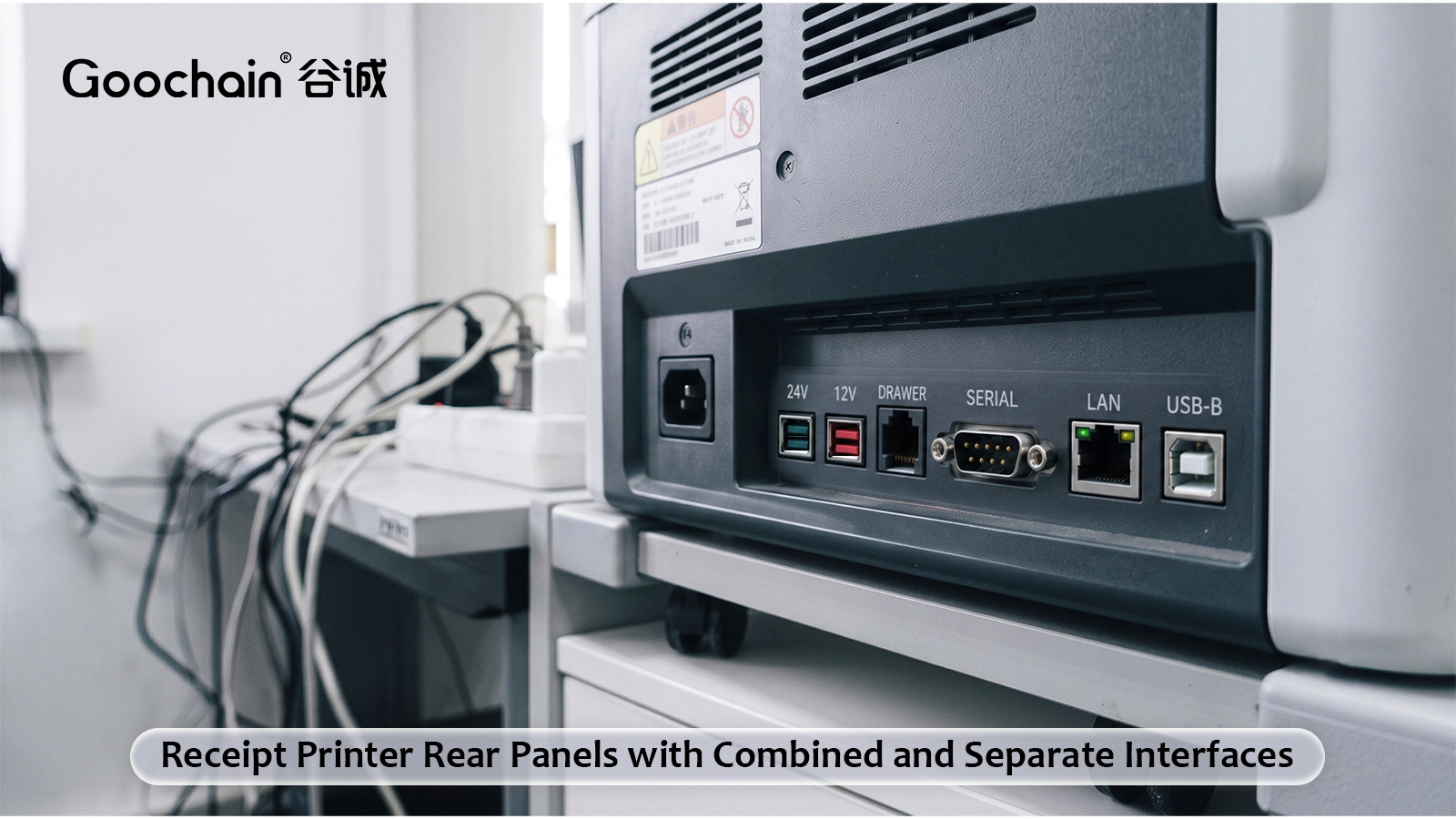

O cabo de impressora PoweredUSB correto depende das conexões instaladas na impressora. Verifique o painel de interface traseiro e os requisitos de energia antes de fazer o pedido por marca ou família de impressoras. Alguns modelos utilizam um conector combinado; outros precisam de filiais separadas de dados e energia.
Um modelo de impressora pode ser oferecido com diferentes interfaces de comunicação. Verifique a placa de interface e as etiquetas dos conectores, e não apenas o nome na parte frontal da impressora. Uma interface serial e uma interface USB precisam de conexões elétricas diferentes, mesmo quando um fornecedor as agrupa na mesma série de impressoras.
Fotografe o painel traseiro com o cabo existente removido. Registre o modelo da impressora, a referência da placa de interface, se disponível, e as informações de entrada de energia. Inclua a voltagem PoweredUSB do host e os detalhes da porta.
Uma impressora com uma interface de dispositivo combinada correspondente pode usar um Cabo PoweredUSB para terminais POS / impressoras Epson / IBM . Uma impressora com USB-B separado e soquetes de alimentação de três pinos pode precisar de um 24 V alimentado por USB para cabo Hosiden + USB-B de 3 pinos . Outros dispositivos usam um soquete cilíndrico DC ou um terminal específico de dois contatos.
O número de pinos de um plugue de alimentação não é suficiente para identificá-lo. Verifique a série do conector, codificação, polaridade e dimensões de acoplamento. Evite uma declaração de compatibilidade que cubra toda uma marca de impressora, a menos que todos os modelos e interfaces listados tenham sido verificados.
| Conexão da impressora | Direção do cabo |
|---|---|
| Interface combinada 1×8 | PoweredUSB compatível com montagem 1×8 |
| USB-B mais alimentação de 3 pinos | Montagem em Y com o conector de alimentação exato |
| USB-B mais barril DC | Montagem em Y com dimensões e polaridade definidas do cano |
| Somente entrada de energia dedicada | Montagem somente elétrica mais a rota de comunicação separada necessária |
Em um cabo Y, os soquetes de dados e de energia podem ficar em alturas diferentes ou em lados opostos do painel traseiro. Defina os comprimentos dos ramos a partir da junção dividida, deixando espaço suficiente para inserção e remoção. A divisão não deve ficar pendurada em uma posição que puxe os conectores lateralmente.
Inclua a rota total do terminal até a impressora. Se uma extensão já estiver instalada, sua resistência e juntas de conectores adicionais farão parte do caminho de alimentação e USB.
A impressão pode impor alterações de carga que não são representadas por uma verificação de inatividade. Combine um teste usando os modos operacionais relevantes e a tensão de alimentação aceitável na impressora. A comunicação USB deve ser verificada com o host e a interface pretendidos. A continuidade por si só não pode demonstrar a operação do sistema.
A Goochain fabrica cabos USB alimentados para projetos de impressoras OEM em uma fábrica de 5.000 m² em Dongguan. Envie as fotos do painel traseiro, os requisitos elétricos e as dimensões de instalação para uma revisão do cabo. Os requisitos de amostra e inspeção podem então ser registrados em um desenho controlado.
Somente após verificar cada interface instalada e especificações elétricas.
Não. Verifique a entrada de energia separada e as especificações do dispositivo.
