Doğru PoweredUSB yazıcı kablosu, yazıcıya takılan bağlantılara bağlıdır. Markaya veya yazıcı ailesine göre sipariş vermeden önce arka arayüz panelini ve güç gereksinimini kontrol edin. Bazı modellerde birleşik bir konektör kullanılır; diğerlerinin ayrı verilere ve güç dallarına ihtiyacı vardır.
Farklı iletişim arayüzlerine sahip bir yazıcı modeli sunulabilir. Yalnızca yazıcının ön tarafındaki adı değil, gerçek arayüz kartını ve konektör etiketlerini de kontrol edin. Tedarikçi onları aynı yazıcı serisi altında gruplandırsa bile seri arayüz ve USB arayüzü farklı elektrik bağlantılarına ihtiyaç duyar.

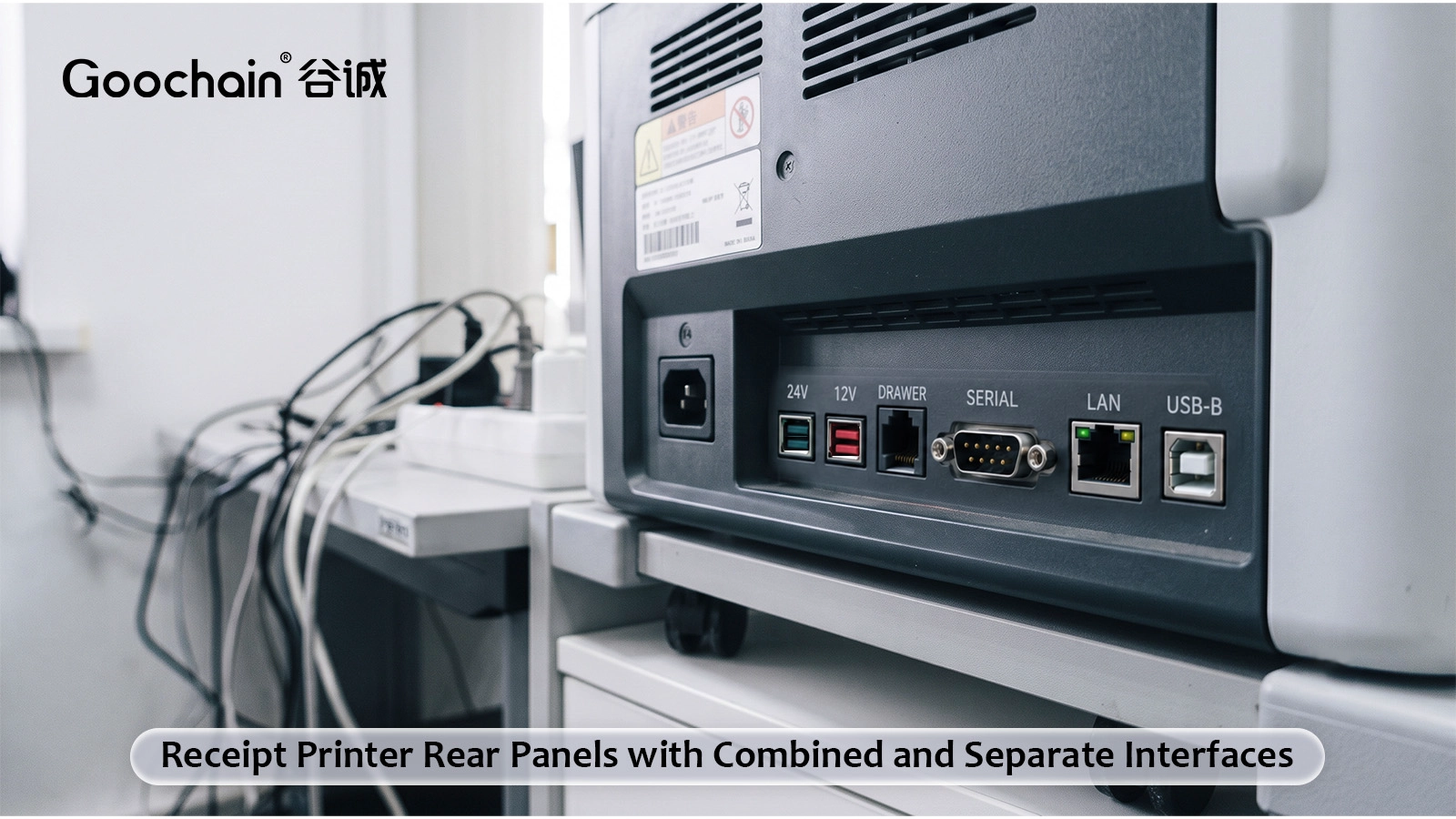

Mevcut kablo çıkarılmış halde arka paneli fotoğraflayın. Yazıcı modelini, varsa arayüz kartı referansını ve güç girişi bilgilerini kaydedin. Ana bilgisayarın PoweredUSB voltajını ve bağlantı noktası ayrıntılarını ekleyin.
Eşleşen birleştirilmiş cihaz arayüzüne sahip bir yazıcı, POS terminalleri / Epson / IBM yazıcıları için PoweredUSB kablosu . Ayrı USB-B ve üç pinli güç soketlerine sahip bir yazıcının 24 V Elektrikli USB'den 3 pinli Hosiden + USB-B kablosuna . Diğer cihazlar bir DC varil soketi veya belirtilen iki kontaklı terminali kullanır.
Bir elektrik fişindeki pin sayısı, onu tanımlamak için yeterli değildir. Konektör serisini, kodlamayı, polariteyi ve eşleşme boyutlarını kontrol edin. Listelenen her model ve arayüz doğrulanmadıkça, bir yazıcı markasının tamamını kapsayan uyumluluk bildiriminden kaçının.
| Yazıcı bağlantısı | Kablo yönü |
|---|---|
| Birleşik 1×8 arayüz | PoweredUSB ile 1×8 düzeneği eşleştirildi |
| USB-B artı 3 pinli güç | Tam güç konnektörüne sahip Y düzeneği |
| USB-B artı DC varil | Tanımlanmış namlu boyutlarına ve polariteye sahip Y düzeneği |
| Yalnızca özel güç girişi | Yalnızca güç montajı ve gerekli ayrı iletişim yolu |
Y kablosunda veri ve güç soketleri farklı yüksekliklerde veya arka panelin karşıt taraflarında bulunabilir. Takma ve çıkarma için yeterli alan bırakarak, bölünmüş bağlantıdan dal uzunluklarını tanımlayın. Bölünme, konnektörleri yana doğru çekecek bir konumda asılı kalmamalıdır.
Terminalden yazıcıya olan toplam rotayı ekleyin. Bir uzantı zaten kuruluysa, direnci ve ek konektör bağlantıları güç ve USB yolunun bir parçasıdır.
Yazdırma, boşta kalma denetimiyle temsil edilmeyen yük değişikliklerini zorunlu kılabilir. Yazıcıda ilgili çalışma modlarını ve kabul edilebilir besleme voltajını kullanarak bir test yapın. USB iletişimi amaçlanan ana bilgisayar ve arayüzle kontrol edilmelidir. Süreklilik tek başına sistemin işleyişini gösteremez.
Goochain, 5.000 m²'lik Dongguan fabrikasında OEM yazıcı projeleri için elektrikli USB kabloları üretmektedir. Kablo incelemesi için arka panel fotoğraflarını, elektrik gereksinimlerini ve kurulum boyutlarını gönderin. Numune ve inceleme gereklilikleri daha sonra kontrollü bir çizime göre kaydedilebilir.
Yalnızca takılan her arayüzü ve elektrik özelliklerini kontrol ettikten sonra.
Hayır. Ayrı güç girişini ve cihaz özelliklerini kontrol edin.
