Das richtige PoweredUSB-Druckerkabel hängt von den Anschlüssen des Druckers ab. Überprüfen Sie vor der Bestellung nach Marke oder Druckerfamilie das hintere Schnittstellenfeld und den Strombedarf. Einige Modelle verwenden einen kombinierten Stecker; andere benötigen separate Daten- und Stromzweige.

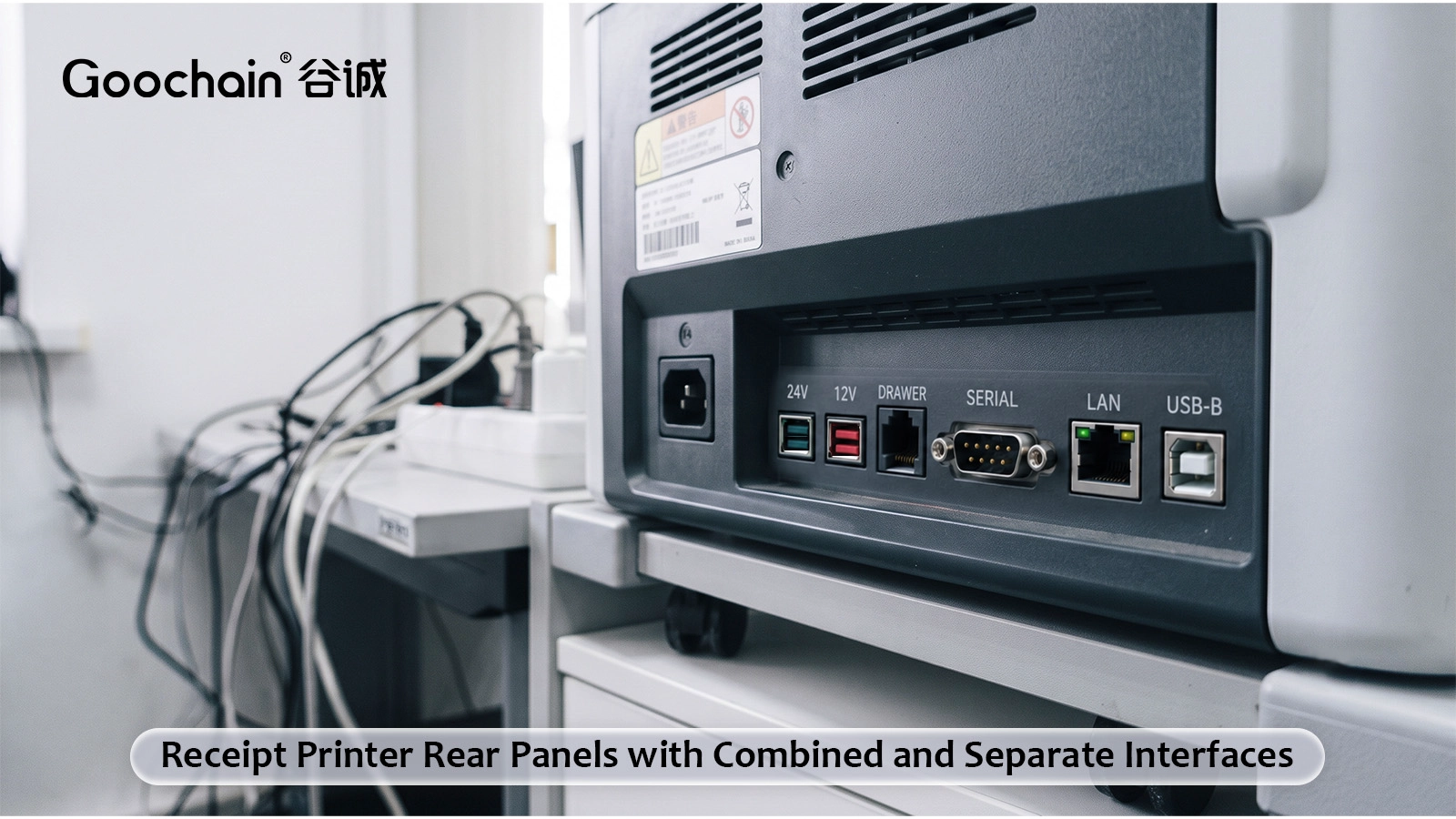

Ein Druckermodell kann mit unterschiedlichen Kommunikationsschnittstellen angeboten werden. Überprüfen Sie die tatsächlichen Schnittstellenkarten- und Anschlussetiketten und nicht nur den Namen auf der Vorderseite des Druckers. Eine serielle Schnittstelle und eine USB-Schnittstelle benötigen unterschiedliche elektrische Anschlüsse, auch wenn ein Lieferant sie derselben Druckerserie zuordnet.
Fotografieren Sie die Rückseite mit entferntem vorhandenen Kabel. Notieren Sie das Druckermodell, die Referenz der Schnittstellenkarte (falls verfügbar) und die Informationen zur Leistungsaufnahme. Geben Sie die PoweredUSB-Spannung und die Portdetails des Hosts an.
Ein Drucker mit einer passenden kombinierten Geräteschnittstelle kann a verwenden PoweredUSB-Kabel für POS-Terminals / Epson- / IBM-Drucker . Ein Drucker mit separaten USB-B- und dreipoligen Stromanschlüssen benötigt möglicherweise einen 24 V PoweredUSB auf 3-poliges Hosiden + USB-B-Kabel . Andere Geräte verwenden eine DC-Hohlbuchse oder einen speziellen Zweikontaktanschluss.
Die Anzahl der Pins eines Netzsteckers reicht nicht aus, um ihn zu identifizieren. Überprüfen Sie die Steckerserie, Kodierung, Polarität und Anschlussmaße. Vermeiden Sie eine Kompatibilitätserklärung für eine ganze Druckermarke, es sei denn, jedes aufgeführte Modell und jede aufgeführte Schnittstelle wurde überprüft.
| Druckeranschluss | Kabelrichtung |
|---|---|
| Kombinierte 1×8-Schnittstelle | Passende PoweredUSB-zu-1×8-Baugruppe |
| USB-B plus 3-Pin-Stromversorgung | Y-Montage mit exaktem Stromanschluss |
| USB-B plus DC-Fass | Y-Anordnung mit definierten Zylinderabmessungen und Polarität |
| Nur dedizierter Stromeingang | Nur-Strom-Montage plus erforderlicher separater Kommunikationsstrecke |

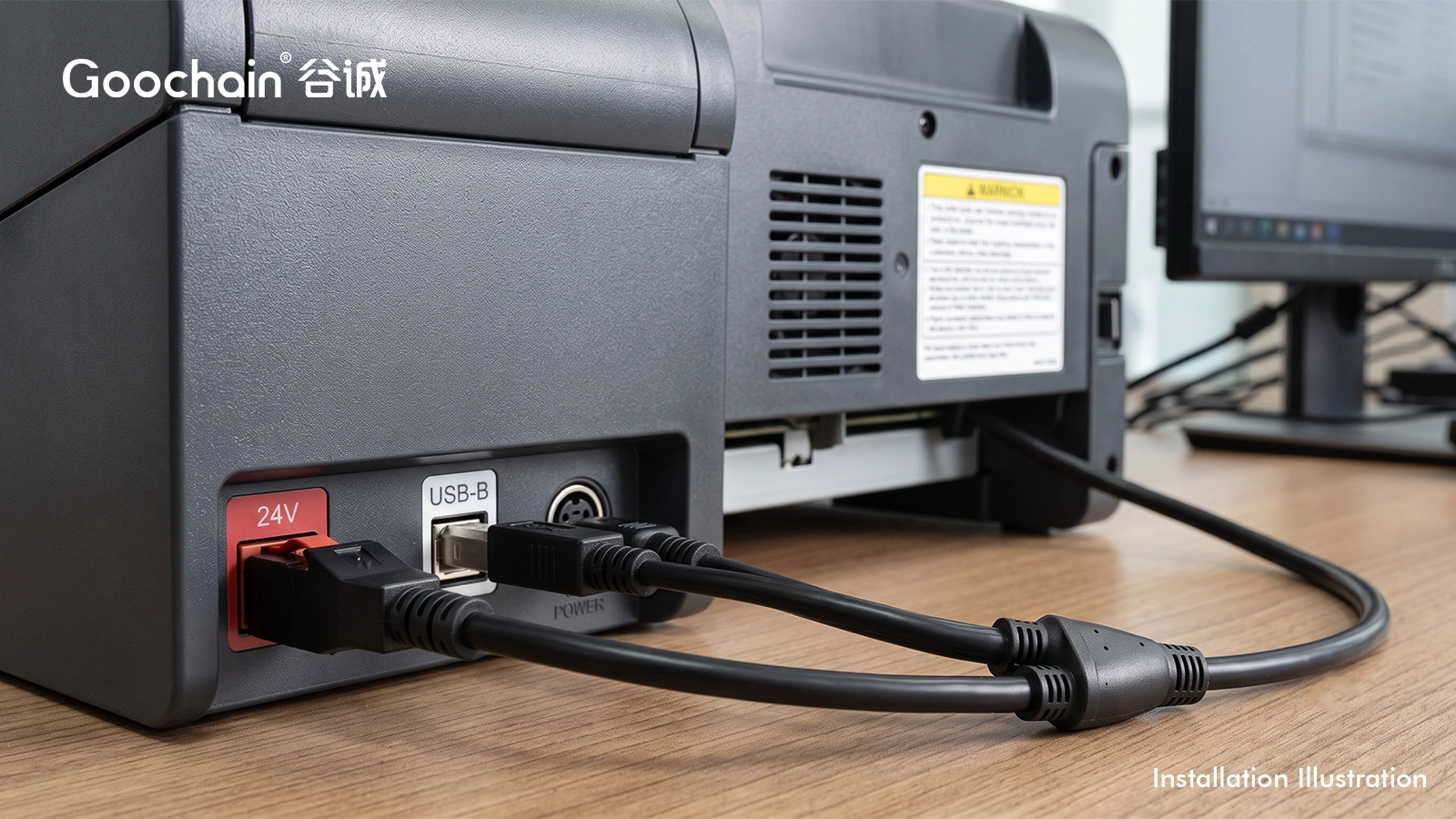

Bei einem Y-Kabel können die Daten- und Strombuchsen auf unterschiedlichen Höhen oder auf gegenüberliegenden Seiten der Rückwand sitzen. Definieren Sie die Abzweiglängen ab der geteilten Verbindung und lassen Sie dabei genügend Platz zum Einsetzen und Entfernen. Der Split sollte nicht in einer Position hängen, die die Anschlüsse zur Seite zieht.
Berücksichtigen Sie die Gesamtstrecke vom Terminal zum Drucker. Wenn bereits eine Erweiterung installiert ist, sind deren Widerstand und zusätzliche Verbindungsstellen Teil der Strom- und USB-Strecke.

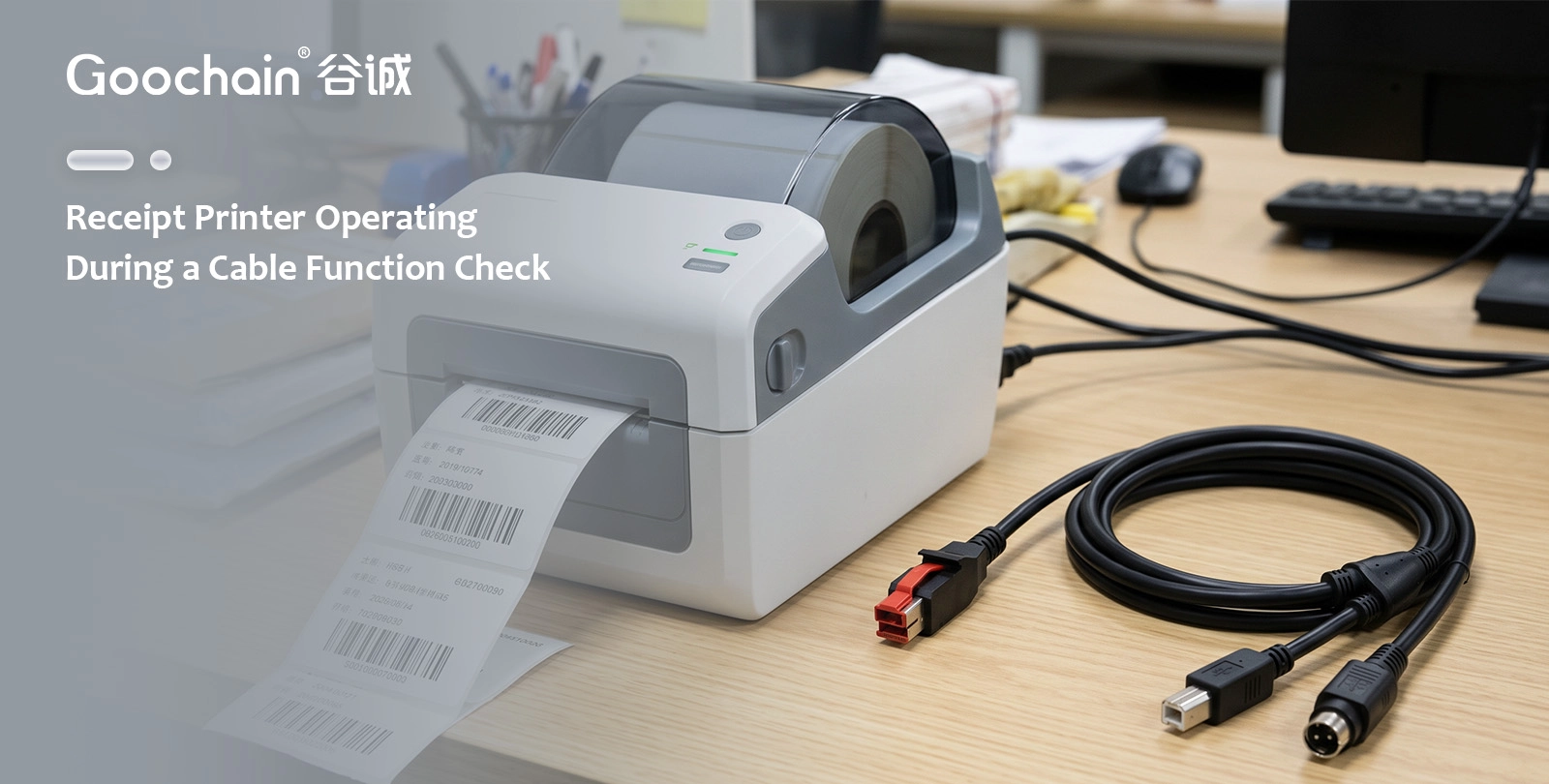

Beim Drucken kann es zu Laständerungen kommen, die nicht durch eine Leerlaufprüfung dargestellt werden. Vereinbaren Sie einen Test mit den entsprechenden Betriebsmodi und einer akzeptablen Versorgungsspannung am Drucker. Die USB-Kommunikation sollte mit dem vorgesehenen Host und der vorgesehenen Schnittstelle überprüft werden. Kontinuität allein kann den Systembetrieb nicht nachweisen.
Goochain stellt in einer 5.000 m² großen Fabrik in Dongguan strombetriebene USB-Kabel für OEM-Druckerprojekte her. Senden Sie die Fotos der Rückseite, die elektrischen Anforderungen und die Installationsabmessungen für eine Kabelüberprüfung. Proben- und Prüfanforderungen können dann anhand einer kontrollierten Zeichnung erfasst werden.
Erst nach Prüfung der jeweils verbauten Schnittstelle und elektrischen Spezifikation.
Nein. Überprüfen Sie den separaten Stromeingang und die Gerätespezifikation.
