يعتمد كبل الطابعة PoweredUSB الصحيح على التوصيلات المثبتة بالطابعة. تحقق من لوحة الواجهة الخلفية ومتطلبات الطاقة قبل الطلب حسب العلامة التجارية أو عائلة الطابعة. تستخدم بعض الطرز موصلًا مدمجًا؛ ويحتاج البعض الآخر إلى فروع منفصلة للبيانات والطاقة.
يمكن تقديم نموذج الطابعة بواجهات اتصال مختلفة. تحقق من لوحة الواجهة الفعلية وملصقات الموصل، وليس فقط الاسم الموجود على الجزء الأمامي من الطابعة. تحتاج الواجهة التسلسلية وواجهة USB إلى توصيلات كهربائية مختلفة حتى عندما يقوم المورد بتجميعها ضمن نفس سلسلة الطابعات.

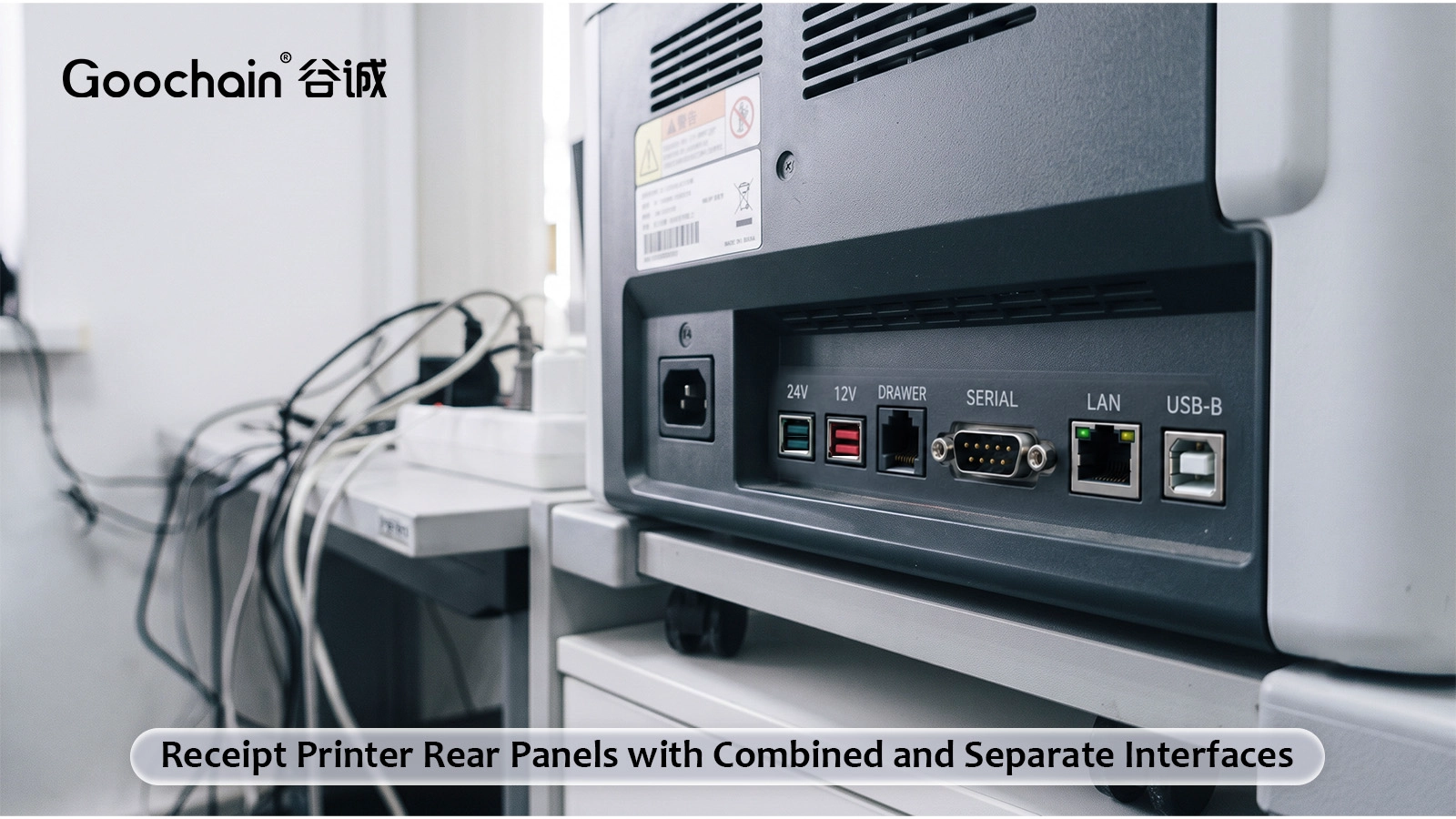

قم بتصوير اللوحة الخلفية مع إزالة الكابل الموجود. قم بتسجيل طراز الطابعة ومرجع لوحة الواجهة إذا كان متاحًا ومعلومات إدخال الطاقة. قم بتضمين جهد المضيف PoweredUSB وتفاصيل المنفذ.
قد تستخدم الطابعة المزودة بواجهة جهاز مدمجة متطابقة ملف كابل PowerUSB لمحطات نقاط البيع / طابعات Epson / IBM . قد تحتاج الطابعة المزودة بمآخذ طاقة USB-B منفصلة ومآخذ طاقة ثلاثية الأطراف إلى يعمل بالطاقة 24 فولت من USB إلى كابل Hosiden 3-pin + USB-B . تستخدم الأجهزة الأخرى مقبسًا أسطوانيًا للتيار المستمر أو محطة اتصال محددة.
عدد المسامير الموجودة على قابس الطاقة ليس كافيًا للتعرف عليه. تحقق من سلسلة الموصلات وأبعاد المفاتيح والقطبية والتزاوج. تجنب بيان التوافق الذي يغطي العلامة التجارية للطابعة بالكامل ما لم يتم التحقق من كل طراز وواجهة مدرجة.
| اتصال الطابعة | اتجاه الكابل |
|---|---|
| واجهة مدمجة 1 × 8 | متوافق مع PowerUSB إلى 1 × 8 |
| USB-B بالإضافة إلى طاقة 3 سنون | تجميع Y مع موصل الطاقة الدقيق |
| USB-B بالإضافة إلى برميل DC | مجموعة Y ذات أبعاد وقطبية محددة للأسطوانة |
| مدخلات الطاقة المخصصة فقط | تجميع يعمل بالطاقة فقط بالإضافة إلى مسار الاتصال المنفصل المطلوب |
على كبل Y، قد توجد مآخذ البيانات والطاقة على ارتفاعات مختلفة أو على جوانب متقابلة من اللوحة الخلفية. حدد أطوال الفروع من الوصلة المقسمة، مع ترك مساحة كافية للإدخال والإزالة. يجب ألا يتدلى الانقسام في وضع يسحب الموصلات إلى الجانب.
قم بتضمين المسار الإجمالي من المحطة إلى الطابعة. إذا كان الامتداد مثبتًا بالفعل، فستكون مقاومته ومفاصل الموصل الإضافية جزءًا من مسار الطاقة وUSB.
يمكن أن تفرض الطباعة تغييرات تحميل لا يمثلها فحص الخمول. وافق على إجراء اختبار باستخدام أوضاع التشغيل ذات الصلة وجهد الإمداد المقبول في الطابعة. يجب التحقق من اتصال USB مع المضيف والواجهة المقصودين. الاستمرارية وحدها لا يمكنها إثبات تشغيل النظام.
تقوم شركة Goochain بتصنيع كابلات USB بالطاقة لمشاريع طابعات OEM في مصنع بمساحة 5000 متر مربع في دونغقوان. أرسل صور اللوحة الخلفية والمتطلبات الكهربائية وأبعاد التثبيت لمراجعة الكابل. يمكن بعد ذلك تسجيل متطلبات العينة والفحص مقابل رسم متحكم فيه.
فقط بعد التحقق من كل واجهة مثبتة والمواصفات الكهربائية.
لا. تحقق من مدخلات الطاقة المنفصلة ومواصفات الجهاز.
