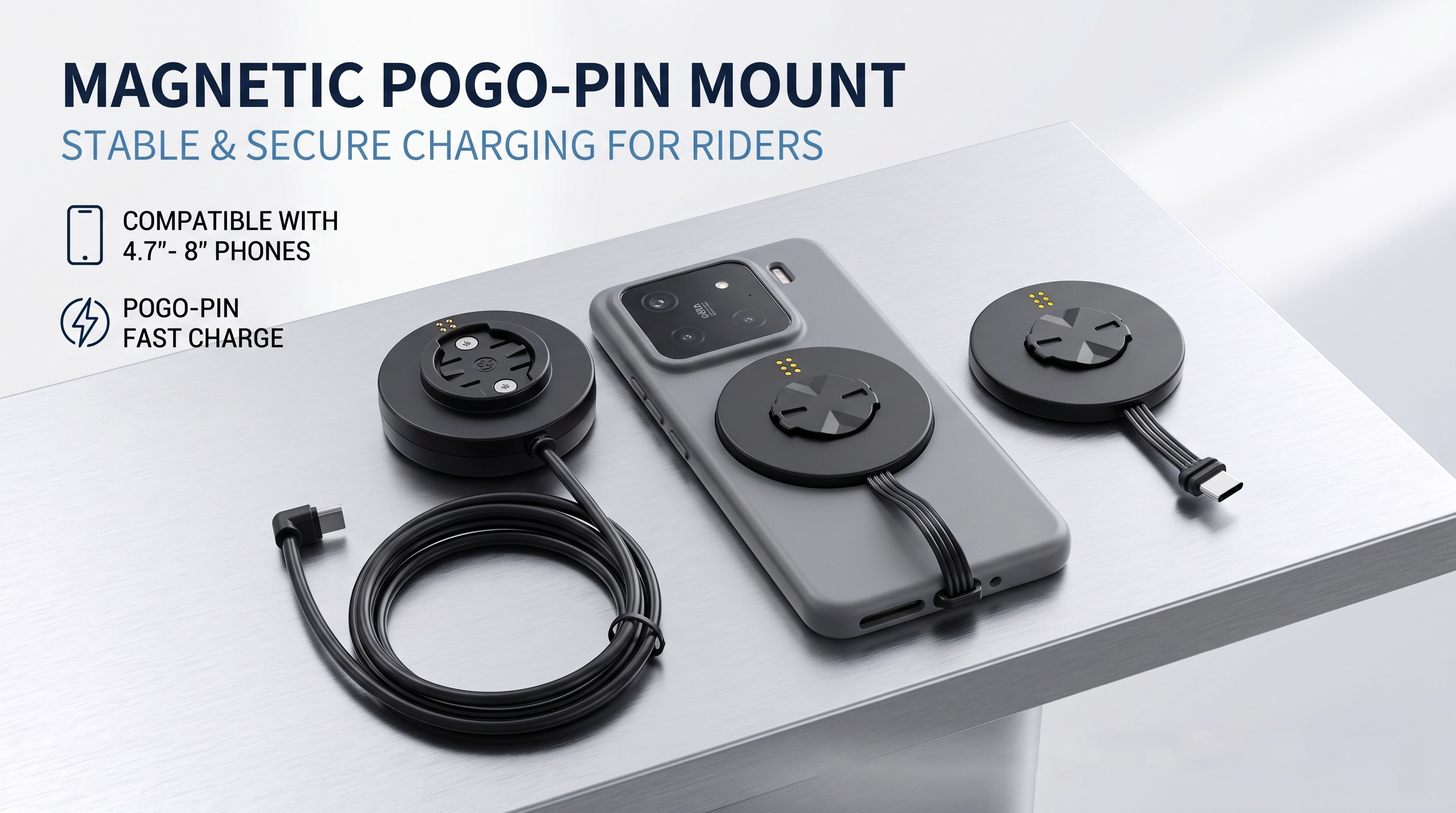

يوفر حامل شحن الهاتف pogo pin الطاقة من خلال جهات الاتصال الكهربائية التي تلتقي عندما يرسو المحول الموجود على جانب الهاتف بالدعم. في التكوين الموضح هنا، يقوم كابل محول قصير بتوصيل واجهة الإرساء بمنفذ USB-C بالهاتف. يتم إجراء اتصال الشحن في قاعدة الشحن، وليس من خلال ملف شحن حثي.

بالنسبة للمشتري، السؤال المفيد هو كيفية توصيل التجميع الكامل: أين تدخل الطاقة، وكيف تلتقي وجوه الإرساء وما الذي يبقى متصلاً بالهاتف عند إزالته.

اتبع مسار الطاقة

يمكن قراءة الترتيب على خمس مراحل: يقوم المصدر الخارجي المحدد بتغذية أسلاك الإدخال؛ أن الأسلاك تغذي رأس الإرساء ؛ تتوافق دبابيس البوجو مع جهات اتصال المحول؛ يحمل كابل المحول الاتصال بمقبس USB-C؛ ويستقبل الهاتف الطاقة من خلال المنفذ الخاص به. يجب تحديد أي دوائر تحويل أو حماية أو بروتوكول من التصميم الكهربائي.

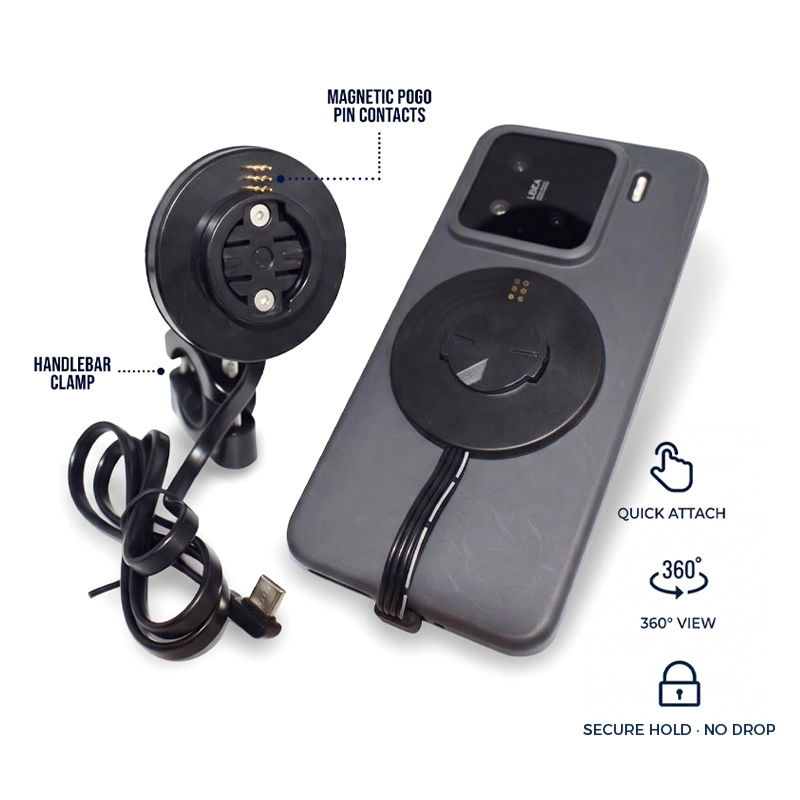

ال حامل شحن الهاتف Goochin Pogo Pin يوضح هذا الترتيب من خلال دعم المقود ومحول منفصل من جانب الهاتف. يجب تقييم الواجهة الميكانيكية الدائرية وتخطيط الاتصال معًا عند فحص العينة.

ماذا تفعل دبابيس بوجو؟

دبابيس بوجو هي اتصالات كهربائية محملة بنابض. عند تعشيق الأجزاء المتزاوجة، يتم ضغط نقاط التلامس على أهدافها داخل موضع العمل المقصود. تحتاج هندسة الغلاف والإرساء إلى جمع الأسطح المتطابقة معًا دون إجبار المسامير على تجاوز المسافة المقصودة.

إن تخطيط جهات الاتصال الستة المرئي في هذا التجميع هو وصف مادي، وليس دبوسًا. يجب أن يحدد الرسم جهات الاتصال التي تحمل الطاقة أو العودة أو أي إشارات مدعومة. لا ينبغي افتراض أن قاعدة التوصيل المكونة من ستة جهات اتصال تدعم البيانات أو توصيل طاقة USB أو مخرج معين لمجرد وجود ستة جهات اتصال.

المحاذاة والقفل والشحن لها وظائف مختلفة

هذا التمييز مهم عند مراجعة أوصاف المنتج. تصف ميزة التثبيت المغناطيسي تحديد الموقع أو التثبيت. وهو لا يصف في حد ذاته كيفية وصول الطاقة إلى الهاتف. في النظام القائم على الاتصال، لا تزال الأسطح الموصلة المتزاوجة تشكل جزءًا من مسار الطاقة.

ما الذي يبقى متصلاً عند إزالة الهاتف؟

في هذا الترتيب، يمكن أن يظل محول USB-C متصلاً بالهاتف عند تحرير واجهة الإرساء. يمكن أن يسمح هذا بالإزالة من واجهة التثبيت دون فصل الهاتف في كل مرة. يعتمد التسلسل الفعلي على موضع المحول المعتمد وملاءمة الحافظة وآلية التحرير.

تأكد من أن الكابل القصير لا يسحب جانبًا على قابس USB-C، وأن المحول يمسح منطقة الكاميرا، وأنه يمكن تشغيل التحرير في موضع التثبيت المقصود. تحتاج عمليات التحقق هذه إلى الهاتف الحقيقي والحافظة، بدلاً من ملصق بحجم الشاشة.

لماذا تحتاج طاقة الشحن إلى مواصفات منفصلة

تصف واجهة الاتصال طريقة الاتصال. يعتمد أداء الشحن أيضًا على الإمداد والإلكترونيات والأسلاك والهاتف. لا يقوم موصل USB-C بإنشاء دعم USB Power Delivery تلقائيًا. يجب على المشترين أن يسألوا عن التكوين الكهربائي المدعوم والظروف التي تم فحصه بموجبها.

بالنسبة لاستخدام الملاحة، يجب أن يتضمن تقييم العينة الهاتف الفعلي وإعدادات العرض النموذجية. سجل ما إذا كان يتم الحفاظ على الشحن في ظل ظروف التشغيل المتفق عليها. يعد هذا أكثر إفادة من التعامل مع رمز الشحن كدليل على قوة كهربائية أو بروتوكول معين.

ما الذي تبحث عنه عند فحص الاتصال

بعد فصل مصدر الإمداد، تأكد من أن أوجه التزاوج خالية من الحطام المرئي وأن الأجزاء تعمل في الاتجاه المقصود. يجب مراجعة جهة الاتصال الغائرة أو المنحنية أو التالفة بشكل واضح قبل تشغيل المجموعة. اتبع تعليمات المنتج المعتمدة للتنظيف والصيانة.

للحصول على واجهة إرساء مخصصة، راجع موقعنا خيارات اتصال دبوس بوجو . أرسل إلى Goochin رسم التثبيت إذا كان ترتيب الاتصال أو موضع المحول أو مسار الكابل بحاجة إلى التغيير. حدد هذه الميزات قبل التحقق من العينة باستخدام الهاتف الفعلي ومصدر الطاقة.
