Il corretto cavo della stampante PoweredUSB dipende dalle connessioni installate sulla stampante. Controllare il pannello di interfaccia posteriore e i requisiti di alimentazione prima di ordinare per marca o famiglia di stampante. Alcuni modelli utilizzano un connettore combinato; altri necessitano di rami dati e di alimentazione separati.

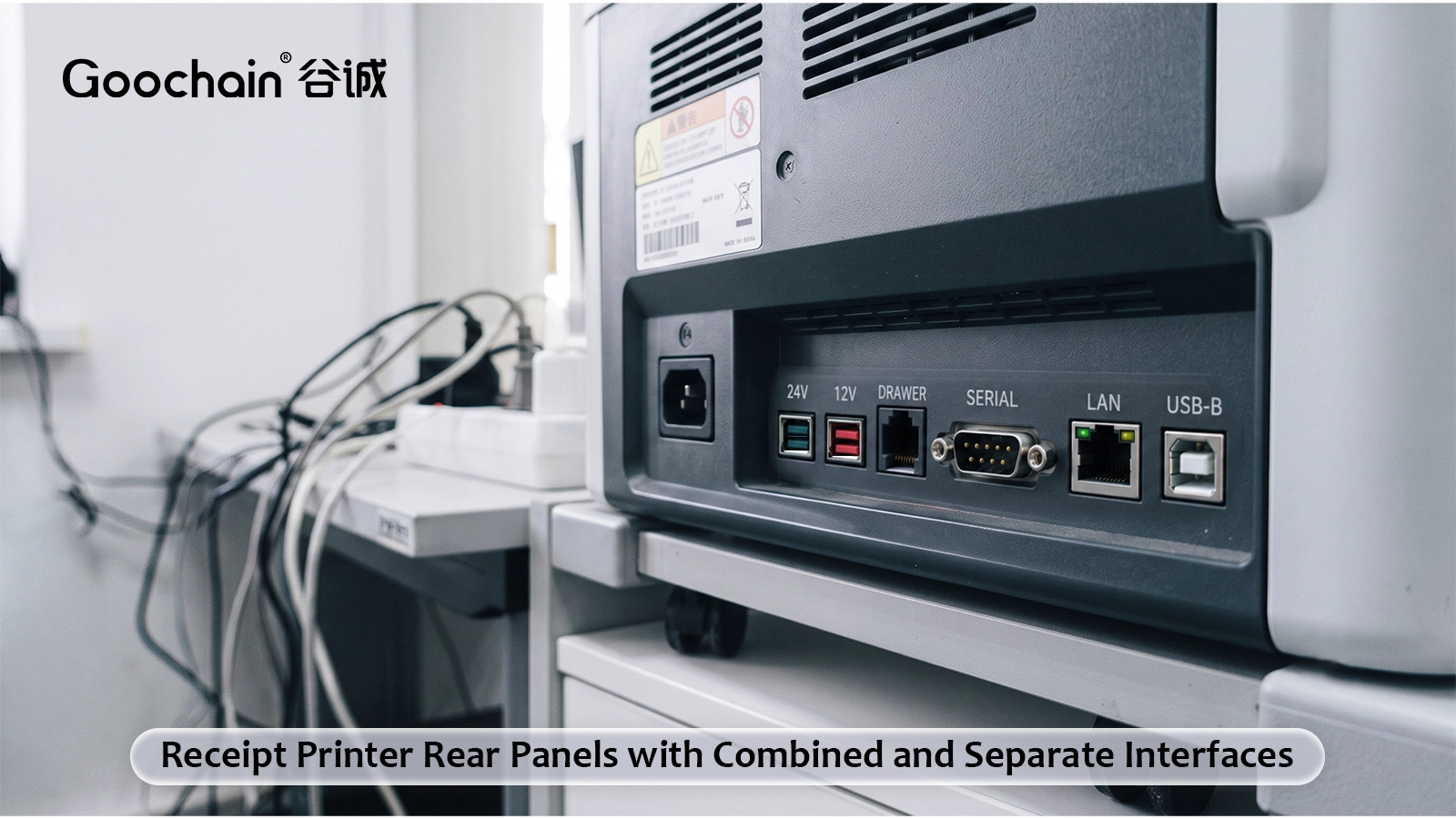

Un modello di stampante può essere offerto con diverse interfacce di comunicazione. Controllare l'effettiva scheda di interfaccia e le etichette dei connettori, non solo il nome sulla parte anteriore della stampante. Un'interfaccia seriale e un'interfaccia USB necessitano di collegamenti elettrici diversi anche quando un fornitore le raggruppa sotto la stessa serie di stampanti.
Fotografa il pannello posteriore con il cavo esistente rimosso. Registrare il modello della stampante, il riferimento della scheda di interfaccia, se disponibile, e le informazioni sull'alimentazione. Includere la tensione dell'host PoweredUSB e i dettagli della porta.
Una stampante con un'interfaccia del dispositivo combinato corrispondente può utilizzare a Cavo USB alimentato per terminali POS/stampanti Epson/IBM . Una stampante con prese di alimentazione USB-B e a tre pin separate potrebbe richiedere a Cavo Hosiden alimentato da USB a 3 pin + USB-B da 24 V . Altri dispositivi utilizzano una presa a cilindro CC o un terminale a due contatti specificato.
Il numero di pin su una spina di alimentazione non è sufficiente per identificarla. Controllare la serie del connettore, la codifica, la polarità e le dimensioni di accoppiamento. Evitare una dichiarazione di compatibilità che copra un'intera marca di stampante a meno che tutti i modelli e le interfacce elencati non siano stati verificati.
| Collegamento alla stampante | Direzione del cavo |
|---|---|
| Interfaccia combinata 1×8 | Abbinato PoweredUSB al gruppo 1×8 |
| USB-B più alimentazione a 3 pin | Assemblaggio a Y con il connettore di alimentazione esatto |
| USB-B più cilindro CC | Assemblaggio a Y con dimensioni e polarità della canna definite |
| Solo ingresso di alimentazione dedicato | Gruppo di sola alimentazione più il percorso di comunicazione separato richiesto |
Su un cavo a Y, le prese dati e di alimentazione possono trovarsi a diverse altezze o su lati opposti del pannello posteriore. Definire le lunghezze dei rami dalla giunzione divisa, lasciando spazio sufficiente per l'inserimento e la rimozione. La divisione non deve pendere in una posizione che tira lateralmente i connettori.
Includere il percorso totale dal terminale alla stampante. Se è già installata una prolunga, la sua resistenza e i giunti di connettore aggiuntivi fanno parte del percorso di alimentazione e USB.
La stampa può imporre modifiche al carico che non sono rappresentate da un controllo di inattività. Concordare un test utilizzando le modalità operative pertinenti e la tensione di alimentazione accettabile della stampante. La comunicazione USB deve essere verificata con l'host e l'interfaccia previsti. La continuità da sola non può dimostrare il funzionamento del sistema.
Goochain produce cavi USB alimentati per progetti di stampanti OEM in uno stabilimento di Dongguan di 5.000 m². Invia le foto del pannello posteriore, i requisiti elettrici e le dimensioni di installazione per una revisione dei cavi. I requisiti di campionamento e ispezione possono quindi essere registrati rispetto a un disegno controllato.
Solo dopo aver controllato ogni interfaccia montata e le specifiche elettriche.
No. Controllare l'ingresso di alimentazione separato e le specifiche del dispositivo.
