Een scannerkabel moet passen bij de elektrische interface en de manier waarop de scanner beweegt. Controleer voor PoweredUSB-assemblages eerst de hostspanning en de pin-out van de scanner. Kies dan voor een rechte of spiraalvormige constructie rond de daadwerkelijke scanpositie.

Lees de modulaire interface correct

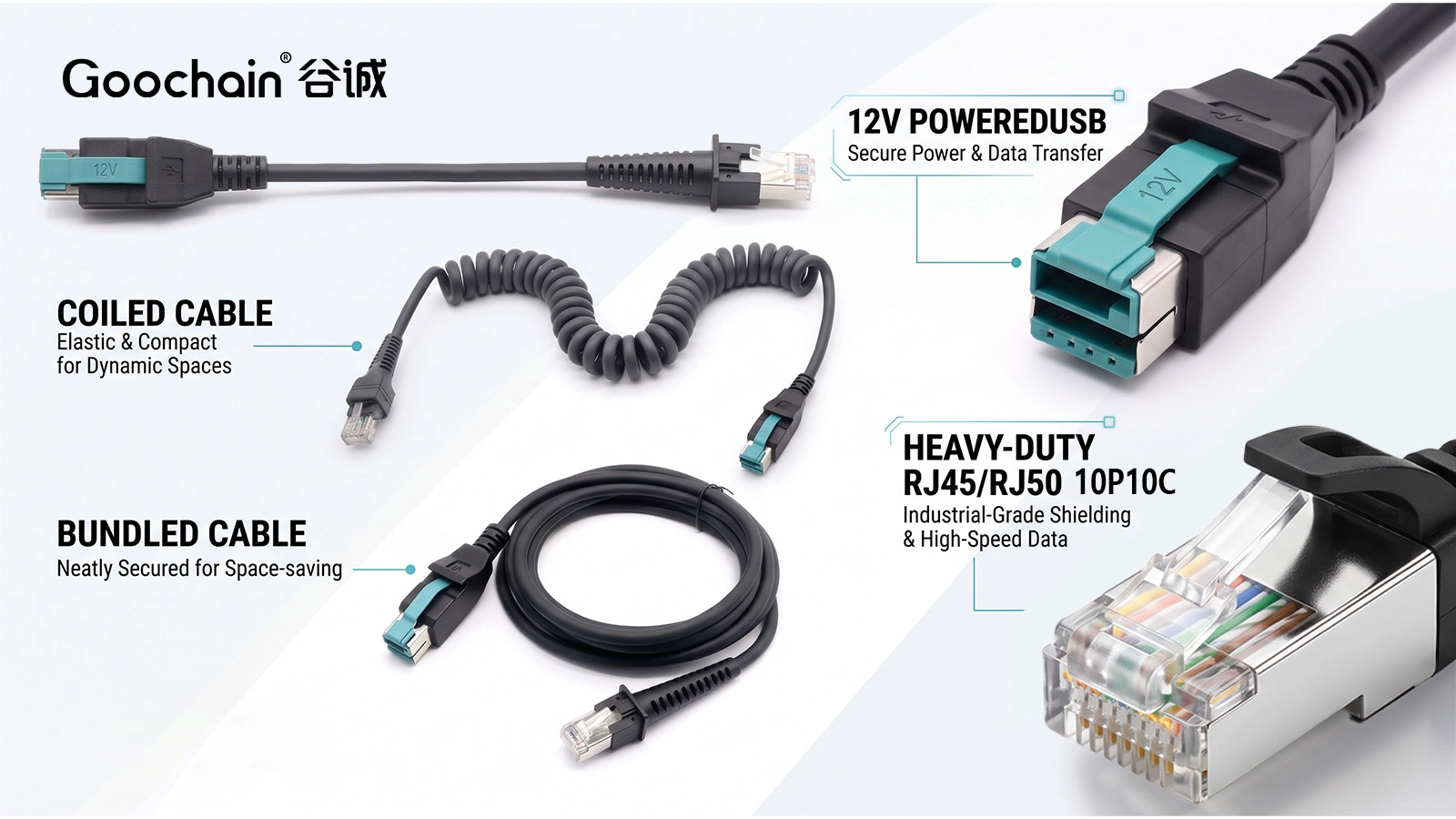

RJ50 wordt vaak gebruikt voor een modulaire connector met tien posities en tien contacten. Scannercatalogi gebruiken soms inconsistente namen van modulaire connectoren, dus het aantal contacten, de behuizing en de apparatuurdocumentatie moeten samen worden gecontroleerd. Uit de algemene stekkervorm mag niet worden uitgegaan van een Ethernet-pinout.

Het scannermodel en de verbindingsmodus zijn ook van belang. Contacten kunnen USB-, stroom- of apparaatspecifieke functies bevatten. Een connector die past, kan nog steeds verkeerd worden aangesloten. Een modelspecifieke pinmap vormt de basis voor een goedgekeurde montage.

Gebruik een rechte kabel waar de route vastligt

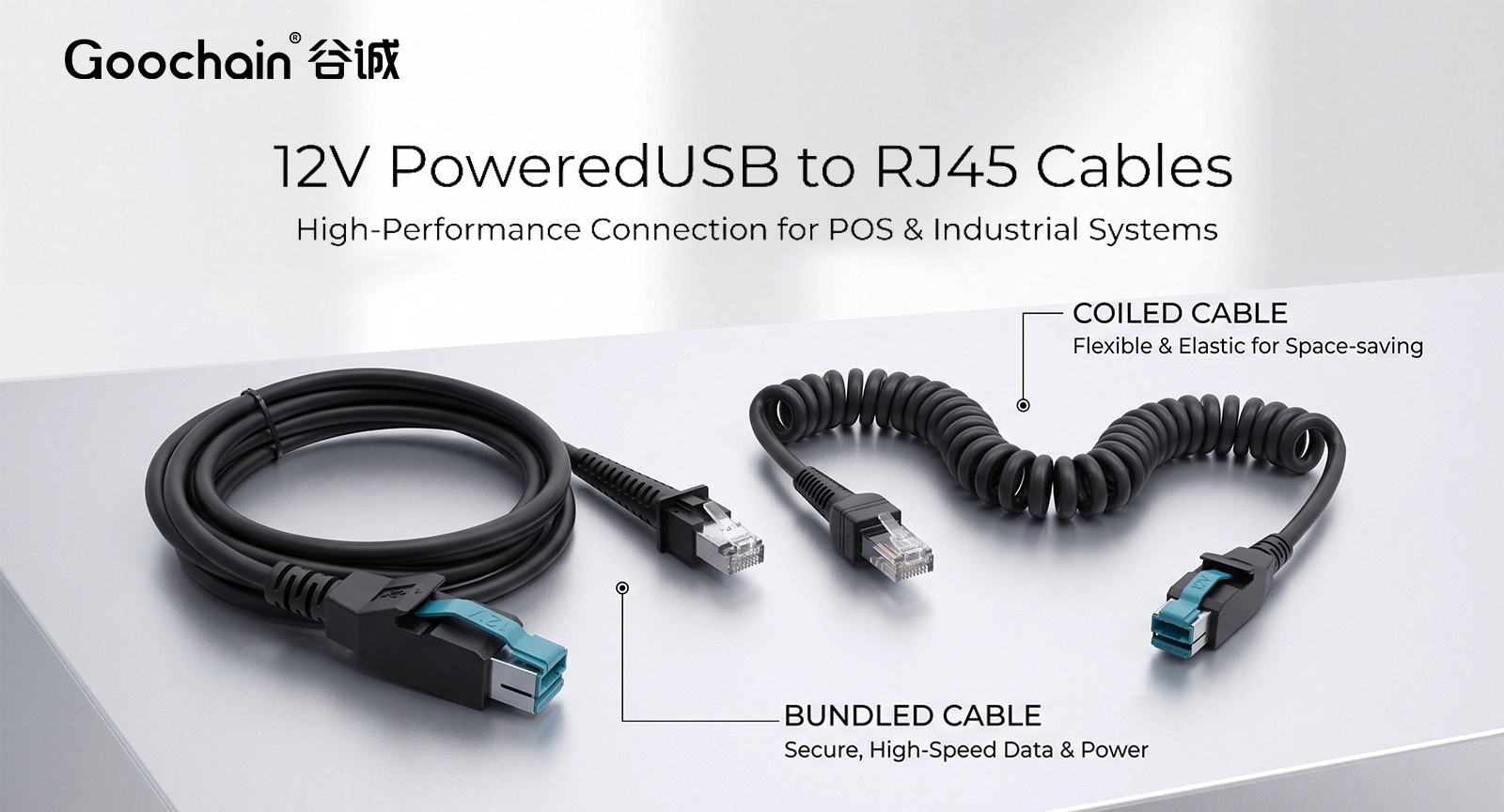

Een rechte kabel is makkelijker te bevestigen langs een toonbank-, stand- of kioskomkasting. Laat een servicelus achter waar de scanner wordt verwijderd en voorkom herhaaldelijk buigen direct achter de modulaire stekker. Ons 12V PoweredUSB-scannerkabel is een voorbeeld van deze interfacefamilie.

De benodigde lengte moet worden gemeten langs het kabeltraject, inclusief steunen en de scannerpositie. Een directe punt-tot-punt-meting kan de geïnstalleerde lengte onderschatten.

Specificeer de spoel op basis van zijn werkgedrag

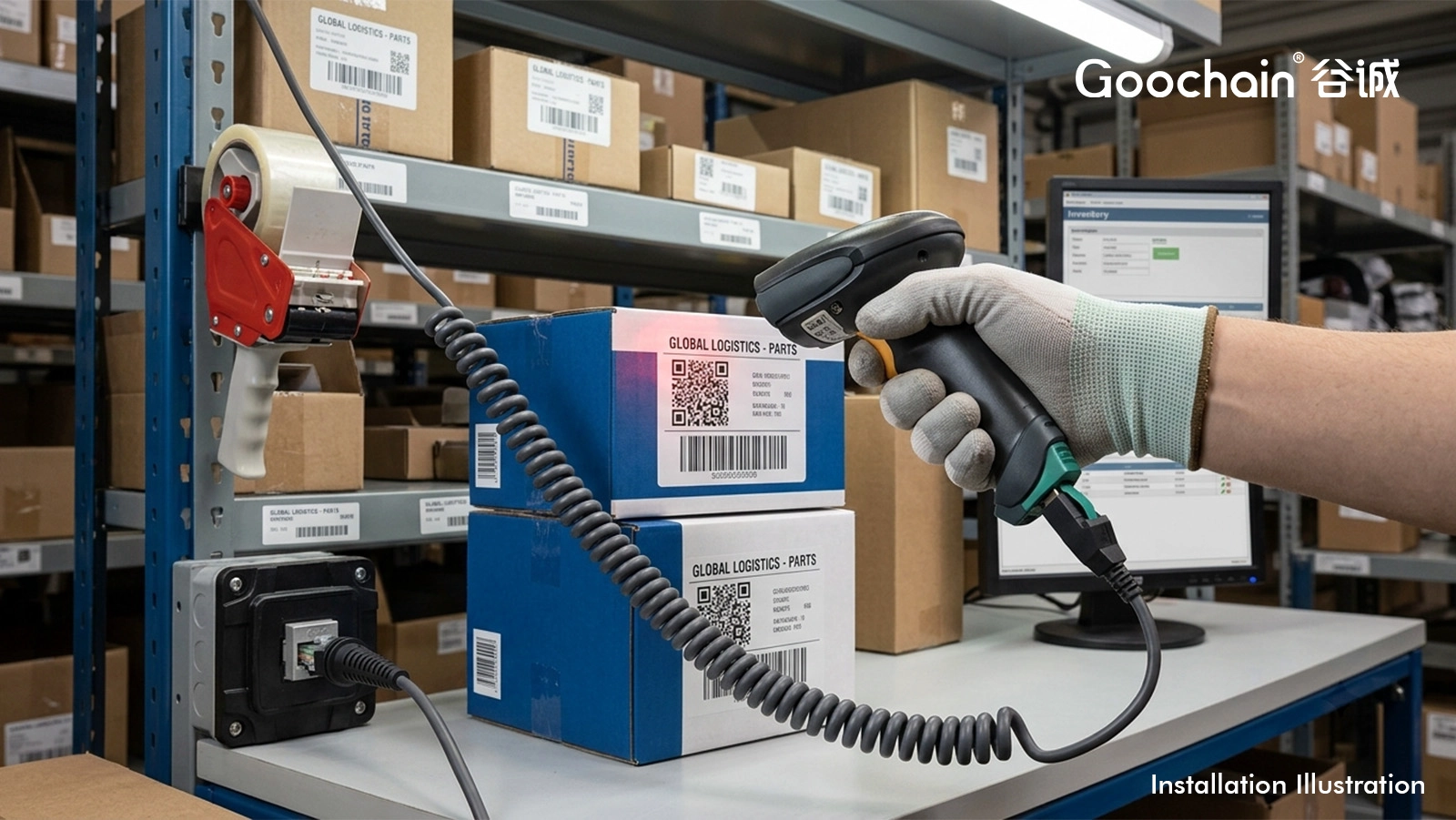

Voor gebruik in de hand kan een spoel de reservekabel dichter bij het werkstation houden. Noteer de ingetrokken lengte, de werkverlenging, de spoelgrootte en de lengtes van beide rechte staarten. De kracht bij normaal bereik is van belang omdat een stijve of overbelaste spoel aan de scanneraansluiting en de operator kan trekken.

Herhaaldelijk uitstrekken en buigen vereisen gedefinieerde omstandigheden. Een duurzaamheidscijfer is alleen nuttig als de test bewegings-, kracht-, cyclussnelheid- en elektrische acceptatiecriteria vermeldt. Behandel een maximaal uitgerekte lengte niet als aanbevolen gebruikslengte.

Valideer de beoogde scannerconfiguratie

Controleer het scannen en de communicatie via de beoogde host, met de geselecteerde kabellengte en routing. Controleer de retentie van de connector en de trekontlasting terwijl de operator de scanner door het verwachte bereik beweegt. Bewaar de geverifieerde apparatuurlijst met het kabelonderdeelnummer.

Goochain ontwikkelt aangedreven USB-scannerkabelassemblages in zijn 5.000 m² grote fabriek in Dongguan. De PoweredUSB-kabelassortiment ondersteunt verschillende apparaatuiteinden en constructies. Een referentiekabel, scannerdocumentatie en een korte installatiebeschrijving bieden een handig startpunt voor maatwerk.
