コネクタヘッドの形状や向きがバラバラなUSBケーブルのアッセンブリーをよく見かけます。これらの形状はすべて金型による射出成形であることをご存知ですか？今日は、USB データ ケーブルを製造するための金型について学びましょう。

まずは、プラグ・コネクタの金型の分類を理解しましょう！一般的なプラグ金型には、USBコネクタ、DCプラグ、ACプラグ、オーディオプラグ、 医療用電極コネクタ、イーサネット RJ45 RJ50 コネクタ、ポゴピン磁気プラグなど

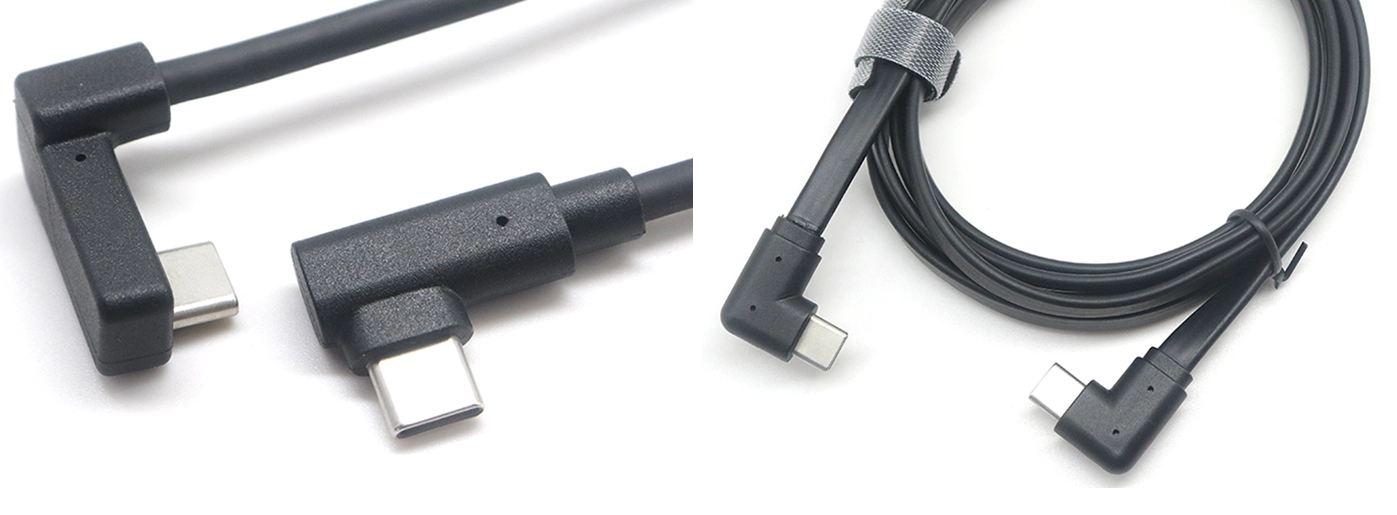

グーチェーンとして プロのカスタム ケーブル アセンブリ工場 顧客の開発と設計のために図面と見積もりを提供できる強力なエンジニアチームを持っている.顧客が計画を確認して注文すると、すぐに金型を生産でき、金型の生産サイクルは通常5〜10日です！この時点で、型の構造と異なるデザインの洞窟の数が型の生産時間に直接影響するため、納期がなぜそれほど異なるのかを尋ねる必要があるかもしれません. 、生産時間は比較的速くなります。通常、5〜7日で入手できるものもあります。ただし、一部の特別なエルボ設計および複雑な設計の製品金型の場合、製造時間は約 10 日かかります。これらの金型の製造が完了した後、当社のサンプル エンジニアがそれらを射出成形機で組み立てます。金型が標準を満たしていることを確認するために顧客のために金型をテストし、確認と質量のために顧客にケーブル アセンブリのサンプルを作成します。製造！

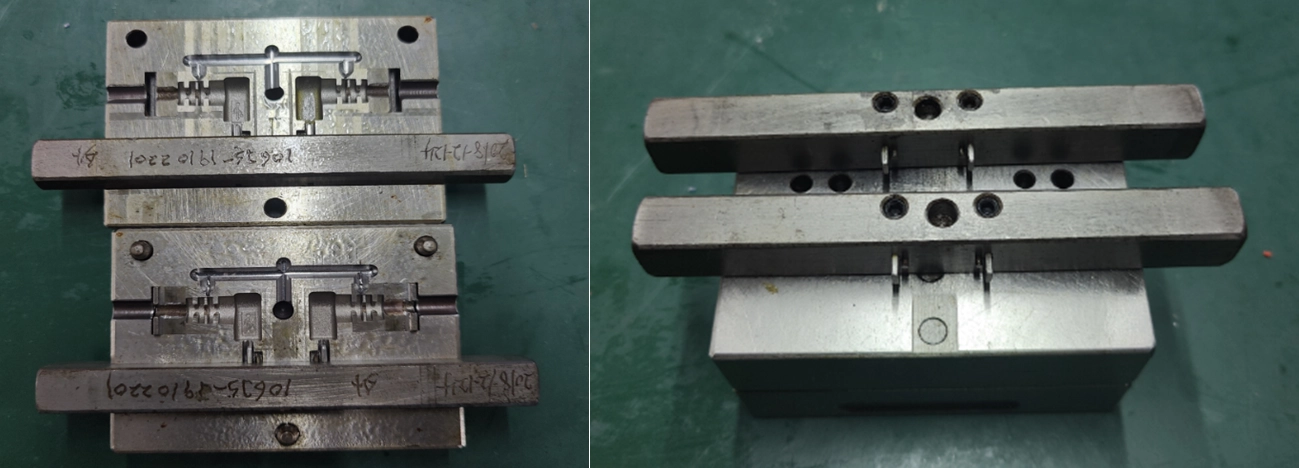

シンプルなプッシュ型:

特徴：低コスト、金型の短納期、少量注文の製品やサンプル構造を最初に確認する必要がある顧客に適しています
短所：金型の洞窟の数が少なく、射出成形機に固定できませんが、金型は手動でしか移動できず、大量生産時の生産効率が低く、生産コストが高くなります。

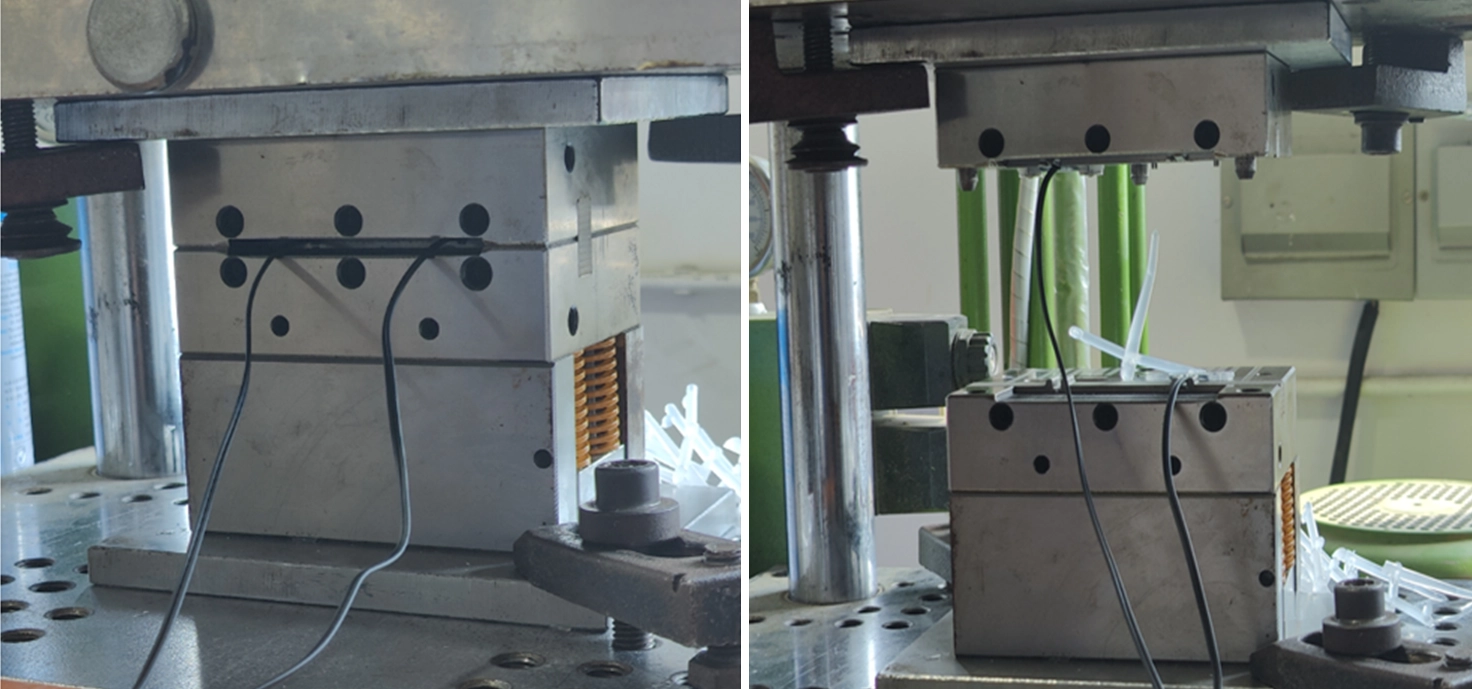

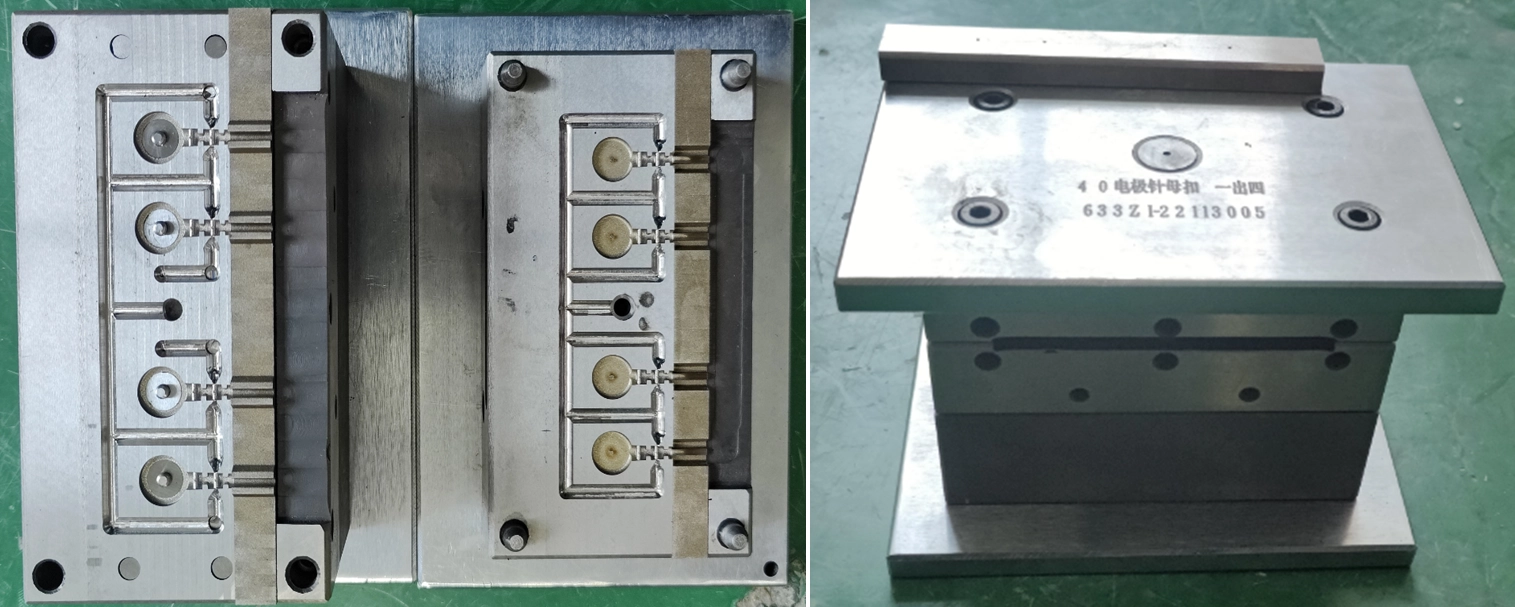

固定金型:

特徴：多くの金型キャビティがあり、金型の上型と下型を射出成形機にしっかりと固定できるため、機械の自動型開きを実現する労力を削減し、バッチ生産効率を向上させ、金型の長寿命を実現します。.

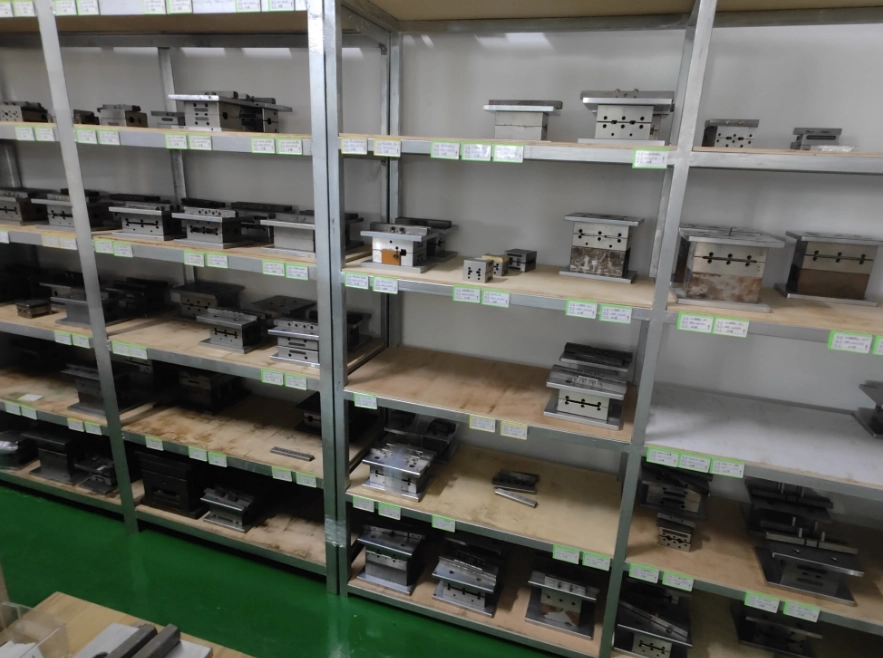

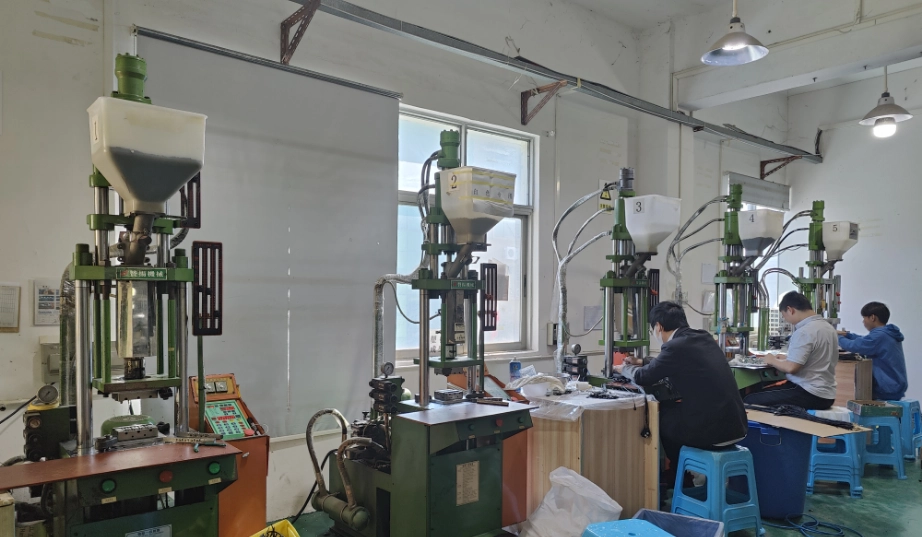

生産設備と工程表示：
