さまざまな機械的問題に対応する 2 つの構造

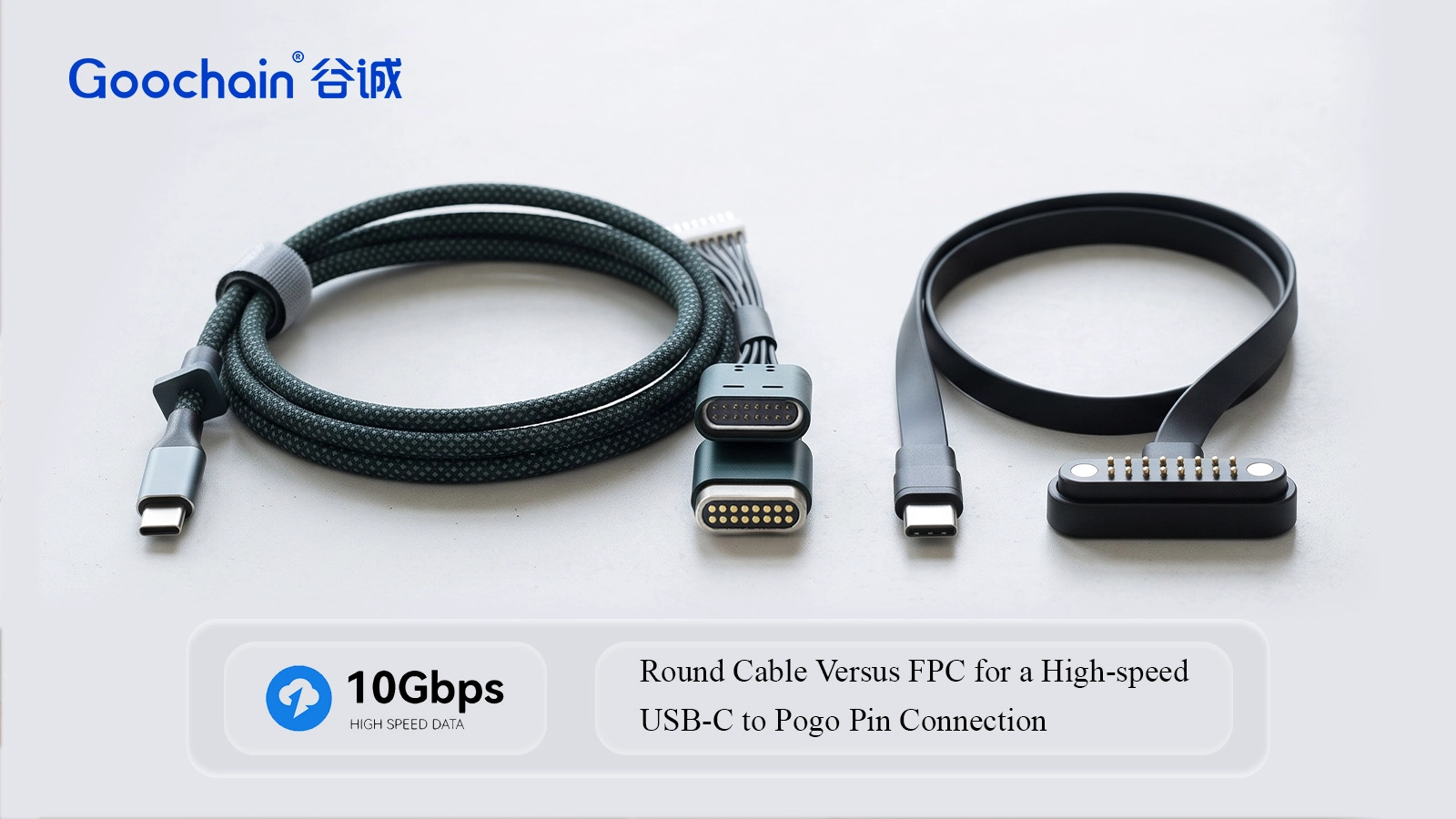

USB Type-CからPogo Pinへの接続 従来の丸型ケーブルまたはフレキシブルプリント回路を使用して構築できます。どちらの構造も、正しく設計されていれば充電と高速データを伝送できますが、機械的および製造上のさまざまな問題を解決します。

決定は、外観だけではなく、設置スペース、配線経路、移動、ケーブルの長さ、エンクロージャの設計、組み立てプロセス、および検証に基づいて行う必要があります。

簡単な比較

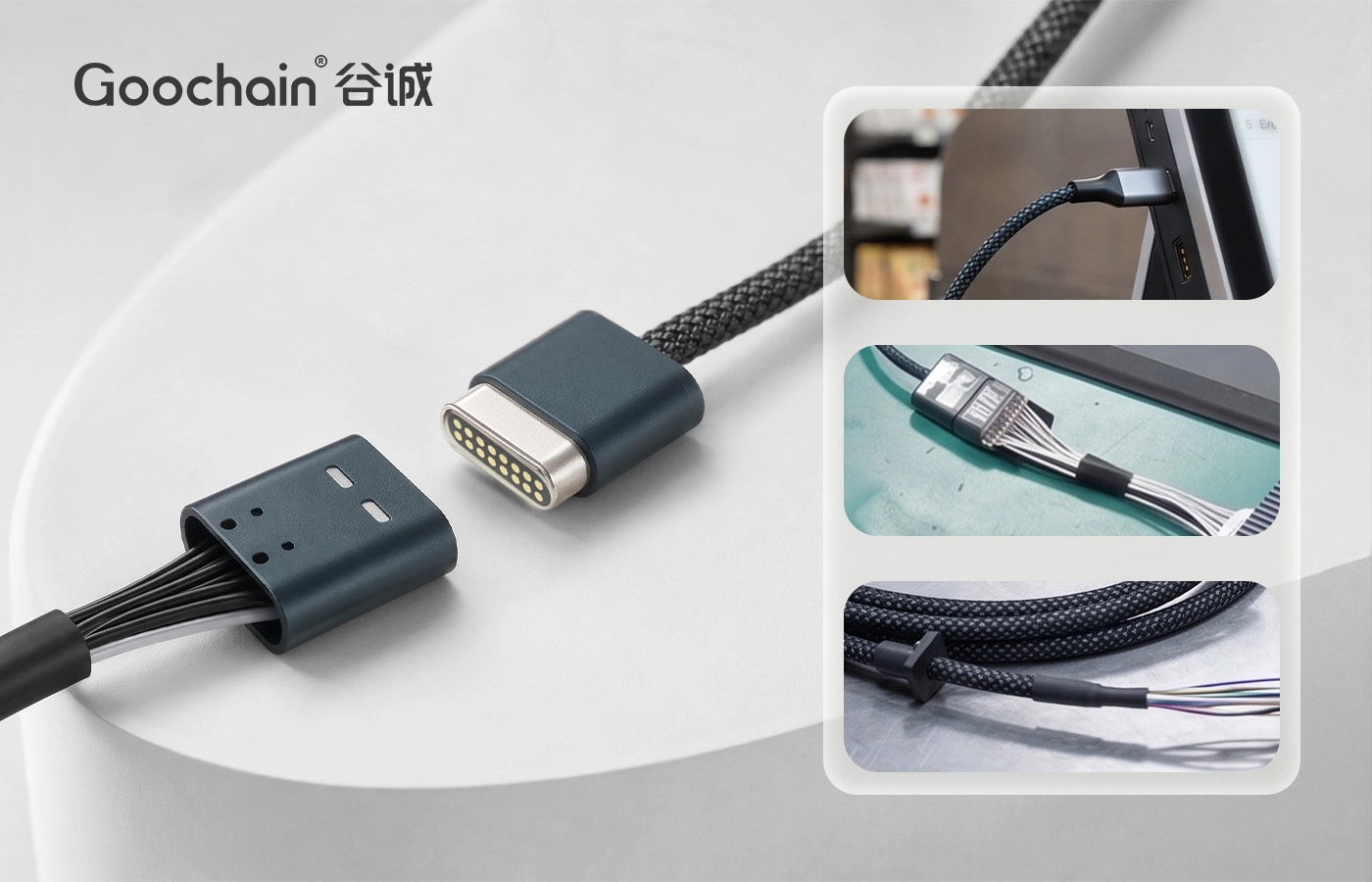

丸型ケーブルを選択する場合

通常、接続が外部にある場合、ユーザーが取り扱う場合、長距離に配線される場合、または自由に移動することが予想される場合には、丸型ケーブルがより強力な選択肢となります。成形コネクタ本体と張力緩和によりケーブル終端を保護し、使い慣れた組み立て方法を提供します。

丸型ケーブルには、導体の構造、シールド、ジャケットの材質、外径に関する確立されたオプションも用意されています。これらは、ドッキング ステーション、バーコード スキャナ、頑丈なデバイス、POS 端末、テスト ツール、医療機器または産業機器に適しています。

Goochainのラウンドを見る USB-C - 16 ピン磁気ポゴピン ケーブル 例としては、高速データ、充電、ドッキングの繰り返しのために開発されたものがあります。

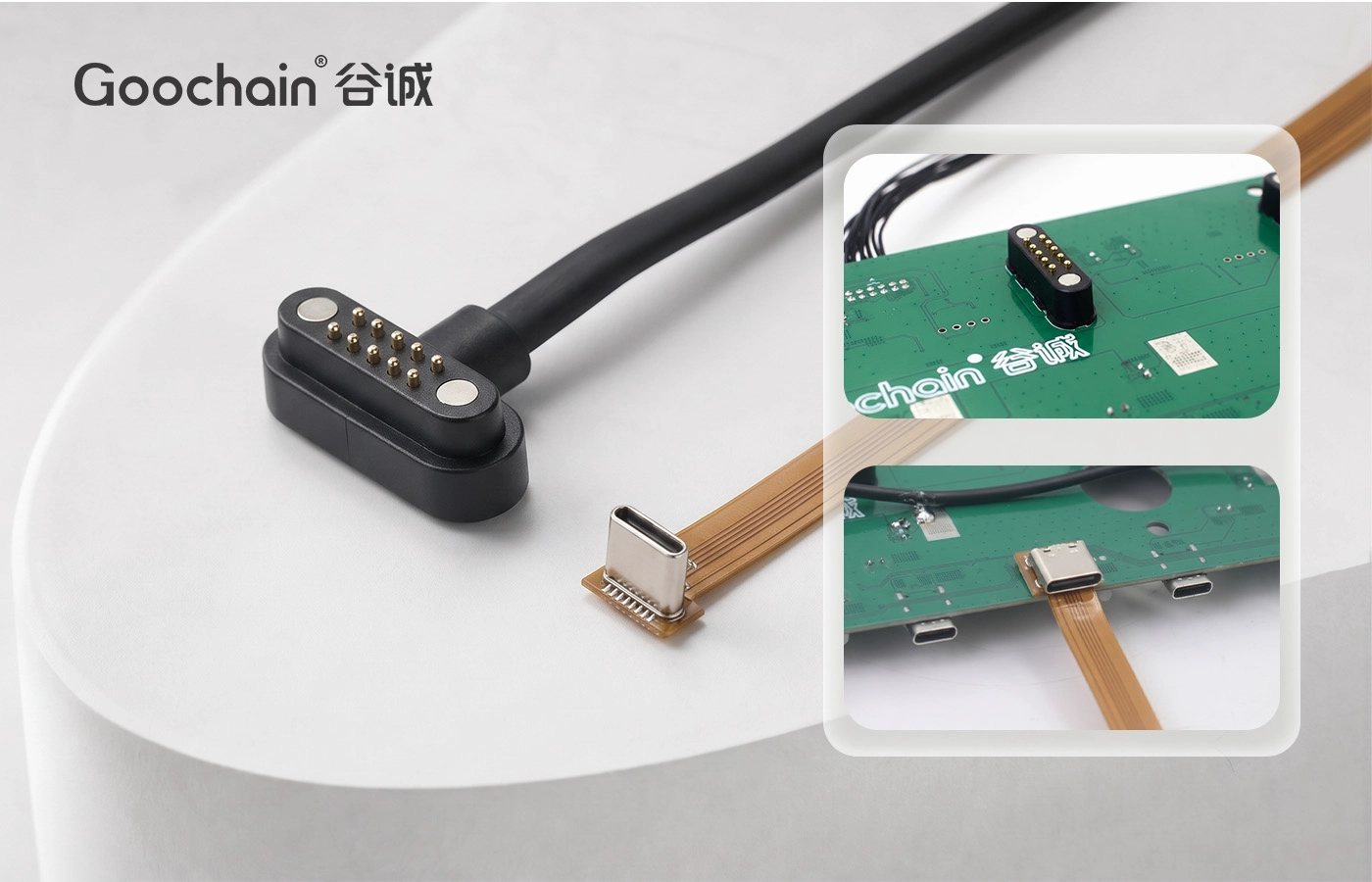

FPC または FFC を選択する場合

FPC は、製品が薄い場合、配線経路を制御する必要がある場合、または接続が狭い内部空間を通過する必要がある場合に役立ちます。アウトラインは、バッテリー、PCB、リブ、ボス、その他の内部コンポーネントを中心に設計できます。

FPC は、コンタクト パッド、補強材、および定義された曲げ領域を 1 つのコンパクトなアセンブリに統合することもできます。ウェアラブル デバイス、コンパクトな医療用電子機器、スマート モジュール、内部ドック、カメラ、センサー、POS ハードウェアに適しています。

FPC は、スタック、曲げ半径、およびフレックスの要件がその用途向けに設計されていない限り、自由に動くケーブルとして扱うべきではありません。ダイナミックフレックスアプリケーションには、ほとんど静的に取り付けられる FPC とは異なるエンジニアリングが必要です。

Goochain を見る USB-C - ポゴピン FPC ケーブル カスタマイズ可能なコンパクトな接続を実現します。

高速パフォーマンスは最終チャンネルに依存します

丸型ケーブルもFPCも自動的にUSB 10Gbpsを保証するものではありません。丸型ケーブルはよく知られたシールド構造を提供しますが、FPC は正確な形状と短い制御されたパスを提供します。トランジション、接地、接点レイアウト、またはデバイス PCB の設計が適切でないと、どちらも失敗する可能性があります。

高速プロジェクトの場合は、以下を確認してください。

• 合計チャネル長。
• 差動ペアの形状とマッチング。
• 基準面とリターンパス。
• シールドまたはグランド終端。
• コネクタとポゴピンの遷移。
• 電源およびスイッチング信号の近く。
• 領域を曲げ、折り曲げ、オーバーモールドする。
• ホストとデバイスの機能。
• 最終的なテスト構成。

機械的信頼性と組み立て

丸型ケーブルの場合、一般的なリスクには、不十分なストレイン リリーフ、シールド終端のばらつき、ケーブルの引っ張り、オーバーモールド付近の過度の曲げ、一貫性のない導体の準備などが含まれます。

FPC の場合、一般的なリスクには、不正確な曲げ位置、組み立て中の損傷、不十分な補強材サポート、位置ずれ、不適切なコネクタ保持、層スタックまたは銅の形状への制御されていない変更などが含まれます。

製造図面では、選択した構造の重要な寸法、材料、組立方向、および検査ポイントを特定する必要があります。

意思決定ガイド

次の場合には丸型ケーブルを選択してください。

• 接続は外部または取り外し可能です。
• ユーザーはケーブルを扱ったり動かしたりします。
• より長く柔軟なルートが必要です。
• 従来のオーバーモールディングと歪み緩和が推奨されます。
• エンクロージャには十分なケーブル量と曲げスペースがあります。

次の場合に FPC を選択してください。

• デバイスが薄いか、スペースに制約がある。
• ルーティングは、定義された内部パスに従う必要があります。
• 接続は狭い開口部を通過する必要があります。
• 接触パッド、補強材、または複数の内部機能を統合する必要があります。
• 機械設計により、曲げと組み立て位置を制御できます。

プロジェクトでデバイスの内部に FPC が必要で、外部に丸いケーブルが必要な場合は、ハイブリッド設計を使用します。移行は完全なチャネルの一部として設計され、検証される必要があります。

結論

丸型ケーブルとFPCは補完的なオプションです。最良の構造とは、完成した製品の機械的、電気的、製造およびサービスの要件を満たす構造です。
