Zwei Strukturen für unterschiedliche mechanische Probleme

Eine USB-Typ-C-zu-Pogo-Pin-Verbindung kann mit einem herkömmlichen Rundkabel oder einer flexiblen Leiterplatte aufgebaut werden. Beide Strukturen können bei richtiger Auslegung Lade- und Hochgeschwindigkeitsdaten übertragen, lösen jedoch unterschiedliche mechanische und fertigungstechnische Probleme.

Die Entscheidung sollte auf Installationsraum, Verlegeweg, Bewegung, Kabellänge, Gehäusedesign, Montageprozess und Validierung basieren – und nicht nur auf dem Aussehen.

Schneller Vergleich

Wann sollte man sich für ein Rundkabel entscheiden?

Ein Rundkabel ist in der Regel die bessere Wahl, wenn die Verbindung extern erfolgt, vom Benutzer selbst gehandhabt wird, über eine längere Distanz verlegt wird oder frei beweglich sein soll. Ein geformter Steckerkörper und eine Zugentlastung können den Kabelanschluss schützen und eine vertraute Montagemethode ermöglichen.

Auch Rundkabel bieten bewährte Möglichkeiten hinsichtlich Leiteraufbau, Schirmung, Mantelmaterial und Außendurchmesser. Sie eignen sich für Dockingstationen, Barcodescanner, robuste Geräte, POS-Terminals, Prüfgeräte sowie medizinische oder industrielle Geräte.

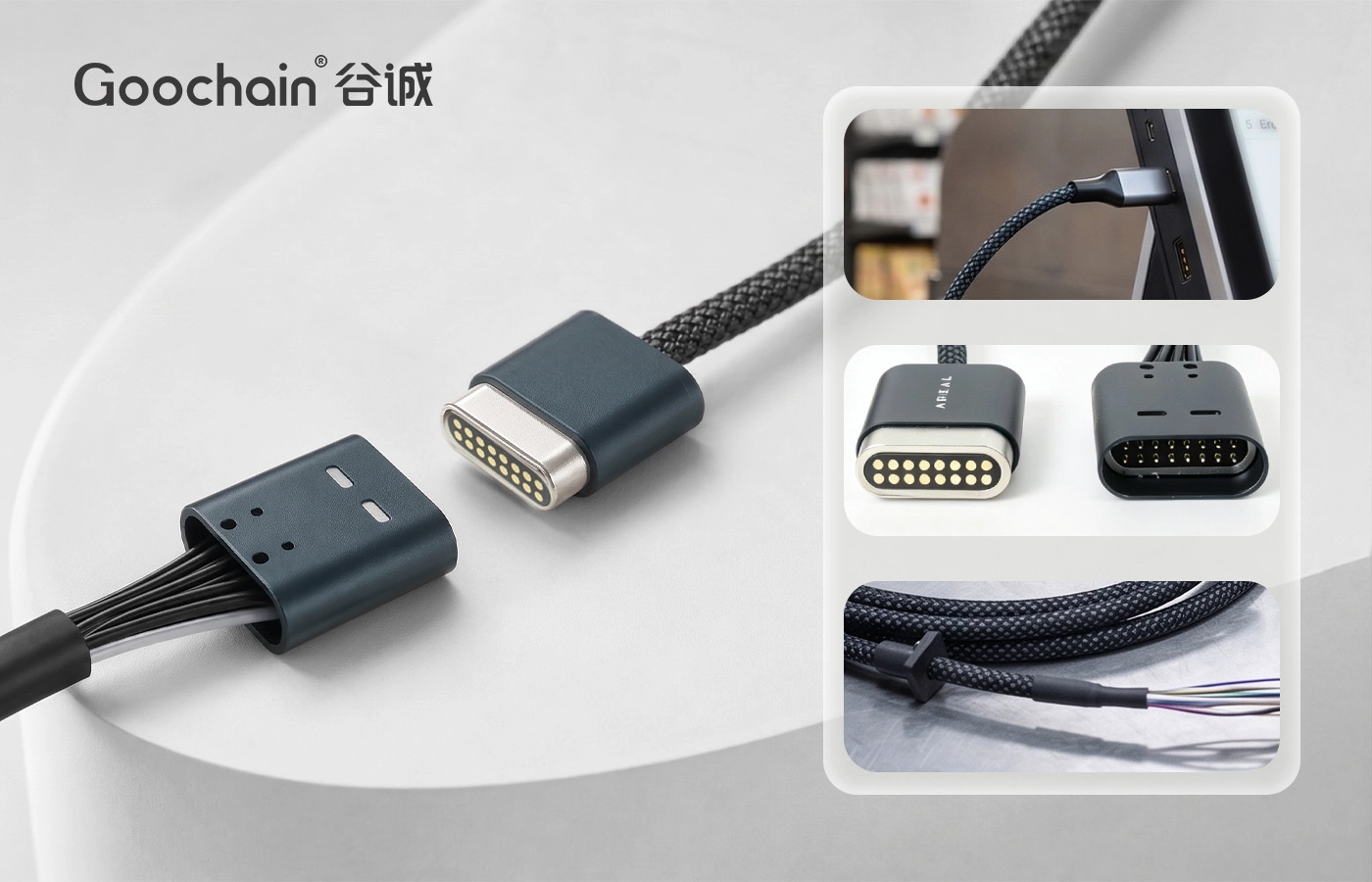

Sehen Sie sich die Runde von Goochain an USB-C-auf-16-Pin-Magnet-Pogo-Pin-Kabel für ein Beispiel, das für Hochgeschwindigkeitsdaten, Laden und wiederholtes Andocken entwickelt wurde.

Wann sollte man sich für FPC oder FFC entscheiden?

FPC ist nützlich, wenn das Produkt dünn ist, der Routing-Pfad kontrolliert werden muss oder die Verbindung durch einen engen Innenraum verlaufen muss. Der Umriss kann um Batterien, Leiterplatten, Rippen, Vorsprünge und andere interne Komponenten herum gestaltet werden.

FPC kann auch Kontaktpads, Versteifungen und definierte Biegebereiche in einer kompakten Baugruppe integrieren. Es eignet sich für tragbare Geräte, kompakte medizinische Elektronik, intelligente Module, interne Docks, Kameras, Sensoren und POS-Hardware.

FPC sollten nicht als frei bewegliches Kabel behandelt werden, es sei denn, der Stapel, der Biegeradius und die Biegeanforderungen sind für diese Verwendung ausgelegt. Eine Dynamic-Flex-Anwendung erfordert eine andere Technik als ein meist statisch installierter FPC.

Sehen Sie sich Goochains an USB-C-zu-Pogo-Pin-FPC-Kabel für eine anpassbare kompakte Verbindung.

Die Hochgeschwindigkeitsleistung hängt vom letzten Kanal ab

Weder Rundkabel noch FPC garantieren automatisch USB 10 Gbit/s. Ein rundes Kabel bietet möglicherweise eine bekannte abgeschirmte Struktur, während ein FPC eine präzise Geometrie und einen kurzen kontrollierten Pfad bietet. Beides kann scheitern, wenn die Übergänge, die Erdung, das Kontaktlayout oder die Geräteplatine schlecht gestaltet sind.

Sehen Sie sich für Hochgeschwindigkeitsprojekte Folgendes an:

• Gesamtkanallänge;
• Differentialpaargeometrie und -anpassung;
• Referenzebene und Rückweg;
• Abschirmung oder Erdungsabschluss;
• Stecker- und Pogo-Pin-Übergänge;
• Nähe zu Strom- und Schaltsignalen;
• Bereiche biegen, falten und umformen;
• Host- und Gerätefähigkeit;
• endgültige Testkonfiguration.

Mechanische Zuverlässigkeit und Montage

Zu den häufigsten Risiken bei runden Kabeln gehören eine schlechte Zugentlastung, Abweichungen beim Schirmanschluss, Kabelzug, übermäßige Biegung in der Nähe der Umspritzung und eine inkonsistente Leitervorbereitung.

Zu den häufigsten Risiken bei FPC gehören eine falsche Biegeposition, Schäden während der Montage, unzureichende Versteifungsunterstützung, Fehlausrichtung, ungeeignete Steckerhalterung und unkontrollierte Änderungen am Schichtstapel oder der Kupfergeometrie.

Die Produktionszeichnung sollte kritische Abmessungen, Materialien, Montageausrichtung und Prüfpunkte für die gewählte Struktur angeben.

Entscheidungsleitfaden

Wählen Sie ein Rundkabel, wenn:

• die Verbindung ist extern oder lösbar;
• der Benutzer wird das Kabel handhaben oder bewegen;
• eine längere flexible Route ist erforderlich;
• Herkömmliche Umspritzung und Zugentlastung werden bevorzugt;
• Das Gehäuse verfügt über ausreichend Kabelvolumen und Biegungsraum.

Wählen Sie FPC, wenn:

• das Gerät ist dünn oder platzbeschränkt;
• Das Routing muss einem definierten internen Pfad folgen.
• die Verbindung muss durch eine schmale Öffnung erfolgen;
• Kontaktpads, Versteifungen oder mehrere interne Funktionen sollten integriert werden;
• Das mechanische Design kann die Biegung und Montageposition steuern.

Verwenden Sie ein Hybriddesign, wenn das Projekt einen FPC im Inneren des Geräts und ein Rundkabel außen erfordert. Der Übergang muss als Teil des gesamten Kanals entwickelt und validiert werden.

Abschluss

Rundkabel und FPC sind ergänzende Optionen. Die beste Struktur ist diejenige, die die mechanischen, elektrischen, Fertigungs- und Serviceanforderungen des gesamten Produkts erfüllt.

Eine anwendungsspezifische Empfehlung finden Sie hier Die Hochgeschwindigkeits-Pogo-Pin-Steckverbinderlösungen von Goochain und senden Sie die Gerätezeichnung, den Installationsrahmen und die Systemanforderungen zur technischen Bewertung.
