Cihaz tarafında ayrı soketlere sahip POS ekipmanı için bir USB-B veri bağlantısı ve uyumlu bir DC varil güç dalı.
Bir POS çevre biriminin USB-B soketi ve ayrı bir DC güç girişi varsa, veri konektörü kadar elektrik fişine de dikkat edilmesi gerekir. Goochain, bu POWEREDUSB Y kablosunu, gerçek cihaz soketleriyle eşleşen bir USB-B veri dalı ve bir DC varil güç dalı ile oluşturur. DC dış çapı, iç çapı, ekleme uzunluğu ve polaritesi birlikte kaydedilirken, bölünmüş konum ve dal uzunlukları arka panel düzenini takip eder. Güç verilen her USB düzeneği, seçilen ana bilgisayar voltajını ve onaylanmış kablolamayı kullanır. Pasif versiyonda, DC şubesi belirtilen ana bilgisayar yardımcı beslemesini taşır; farklı bir çıkış voltajı, ayrı olarak tasarlanmış bir dönüşüm devresi gerektirir.

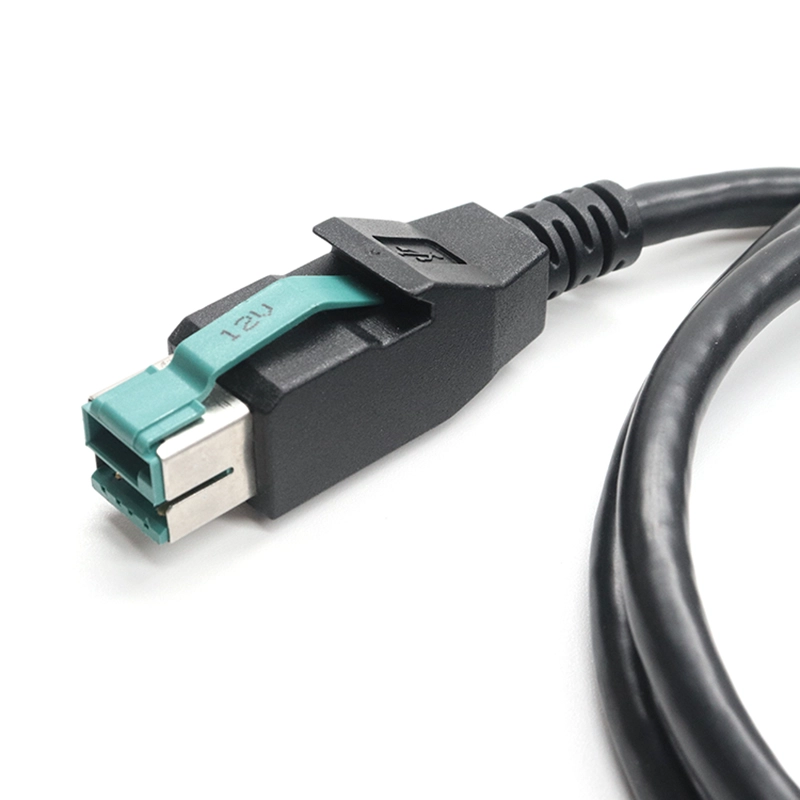

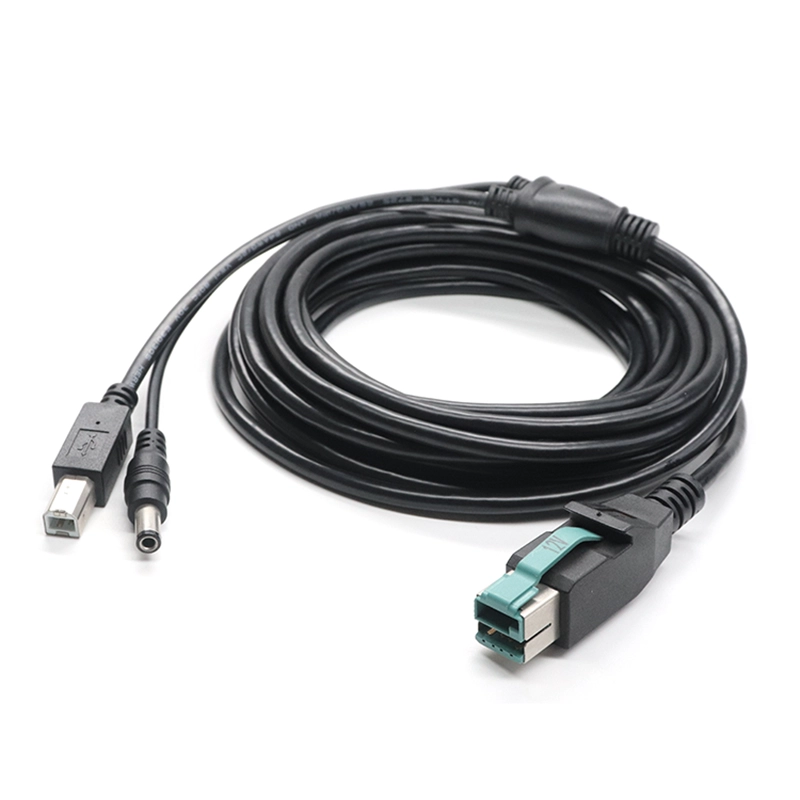

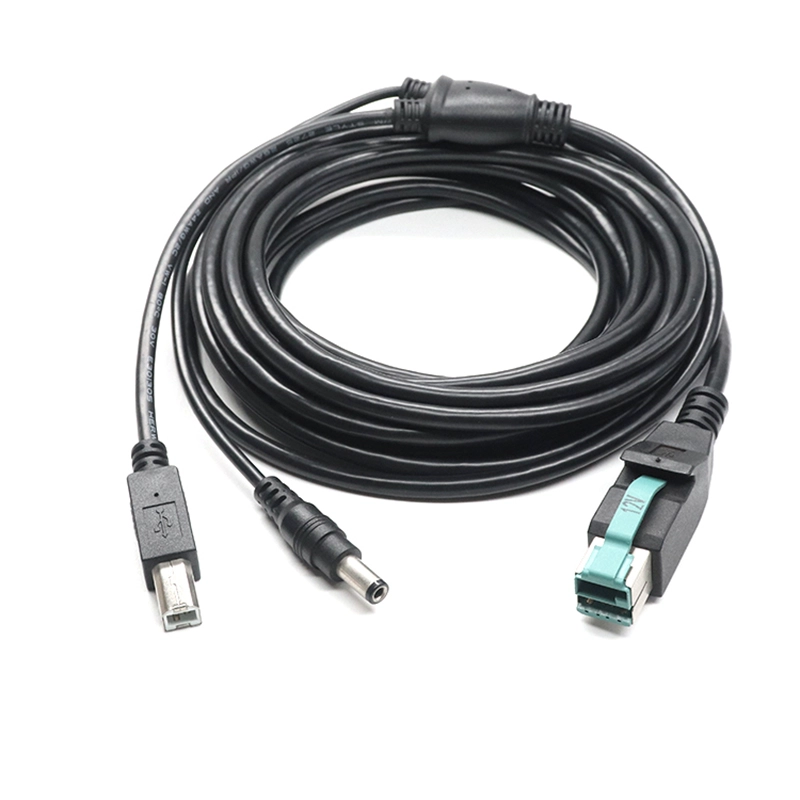

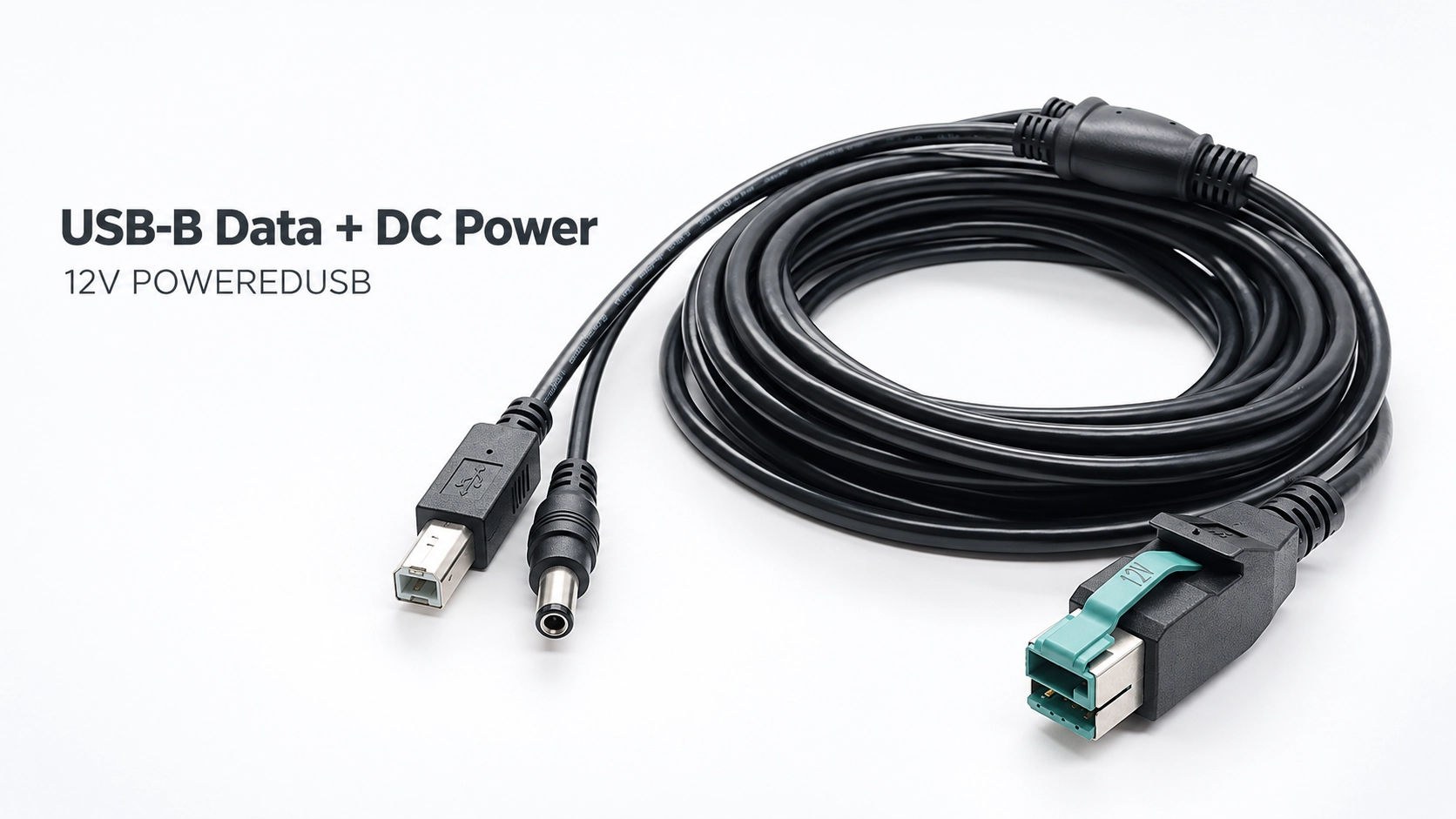

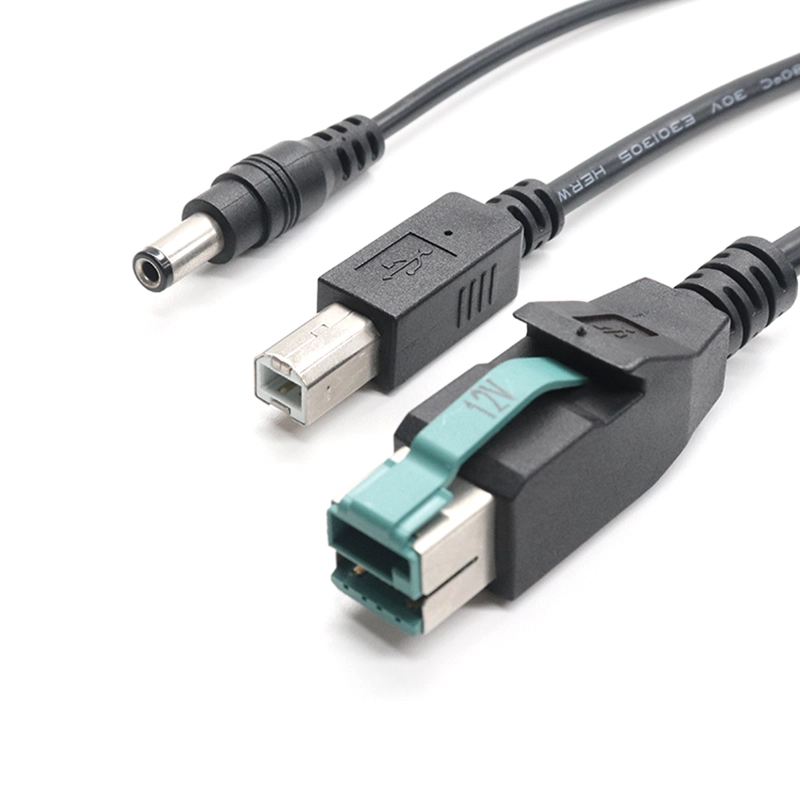

Goochain, USB Type-B veri soketi ve ayrı bir DC varil güç girişi olan POS çevre birimleri için POWEREDUSB Y kablo düzenekleri üretmektedir. Bir POWEREDUSB erkek konnektör ana bilgisayara bağlanır; cihazın ucu bir USB-B erkek veri dalına ve bir DC varil erkek güç dalına bölünür.

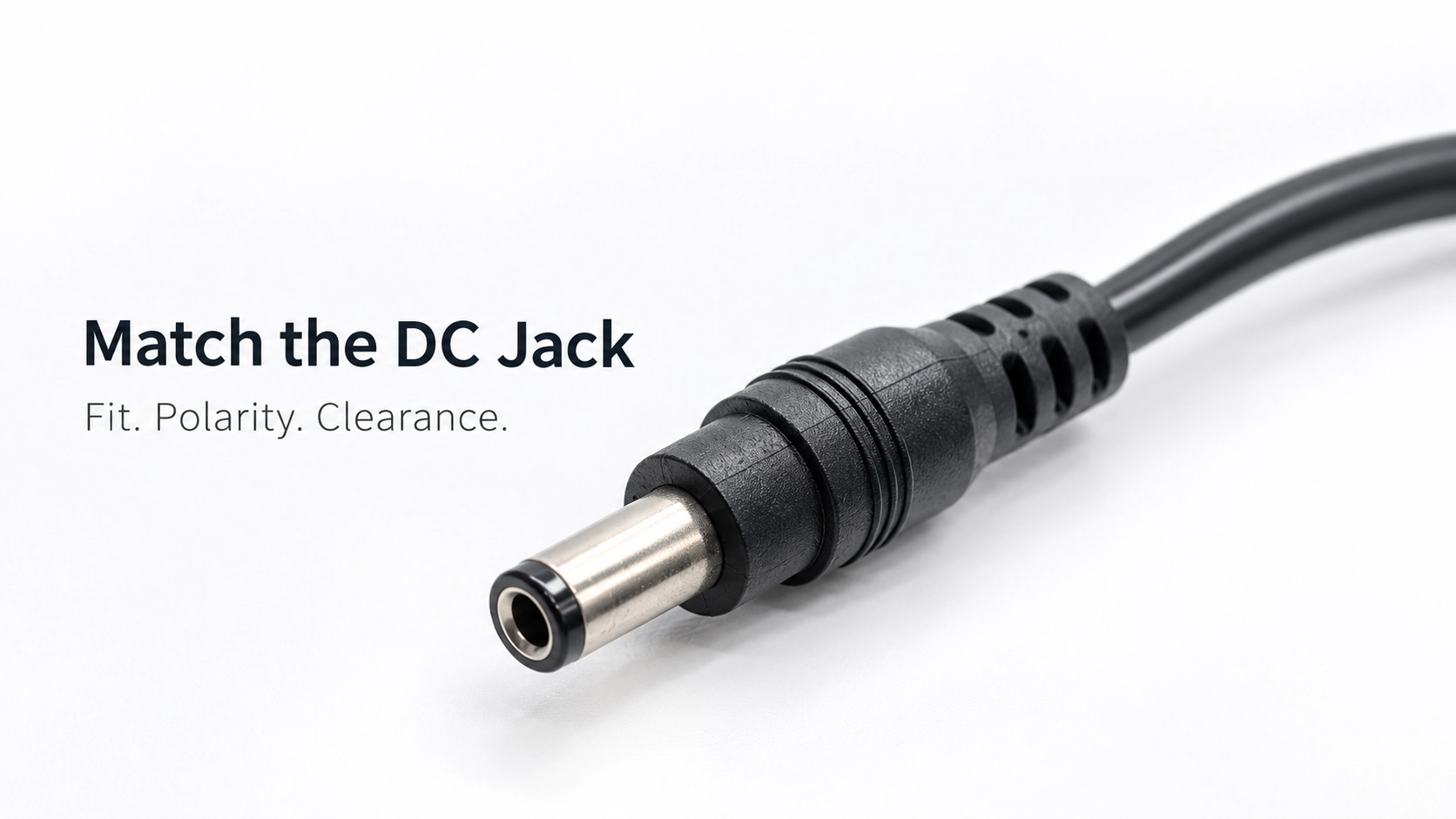

DC fişi, dış çapı, iç çapı, yerleştirme uzunluğu ve polaritesi dahil olmak üzere gerçek ekipman jakına göre seçilir. Bu konfigürasyon bizim bir parçamızdır. GÜÇLÜ USB kablosu Her OEM projesi için konnektör seçimi ve branşman boyutları tanımlanmış şekilde ürün yelpazesi.
Bir namlu tapası, merkez kontağı gevşek bırakırken veya tam olarak yerine oturmadan dururken düzgün görünebilir. Karşı kriko çizimi veya referans örneği aşağıdaki boyutları tanımlamalıdır. Polarite, kablolama çizimine ayrı olarak kaydedilir.
| Onaylanacak ayrıntı | Çizimin neyi tanımlaması gerektiği |
|---|---|
| Dış çap | Ekipmanın DC jakının gerektirdiği namlu boyutu. |
| İç çap | Fişin iç kontağı ile jakın orta pimi arasındaki uyum. |
| Ekleme uzunluğu | Gömme bir soketin veya mahfaza açıklığının etrafındaki açıklık da dahil olmak üzere bağlantı derinliği. |
| Güç polaritesi | Merkez ve dış temas noktaları için pozitif ve negatif atamalar. |
Merkez pozitif ve merkez negatif bağlantılar ayrı ayrı belirtilir. Ekipman bunun yerine üç pimli bir güç girişi kullanıyorsa, bizim 24V POWEREDUSB USB-B 3 Pimli Yazıcı Y Kablosu kendi konnektörünü ve pin çıkışı incelemesini gerektiren farklı bir konfigürasyondur.
Pasif düzenekte, ana bilgisayarın belirtilen yardımcı beslemesi DC güç dalına yönlendirilir. USB-B dalı, onaylanmış USB kablolamasını takip eder; yardımcı 12V veya 24V kaynağı standart USB-B VBUS'a bağlı değildir. Ana bilgisayar voltajı anahtarlaması, DC polaritesi ve cihaz güç gereksinimleri birlikte gözden geçirilmelidir.
12V ve 24V ayrı kablo konfigürasyonlarıdır. Bu pasif kablo, besleme voltajını otomatik olarak seçmez, düzenlemez veya dönüştürmez. Farklı bir cihaz voltajı, ayrı olarak tasarlanmış bir dönüştürme çözümü gerektirir.

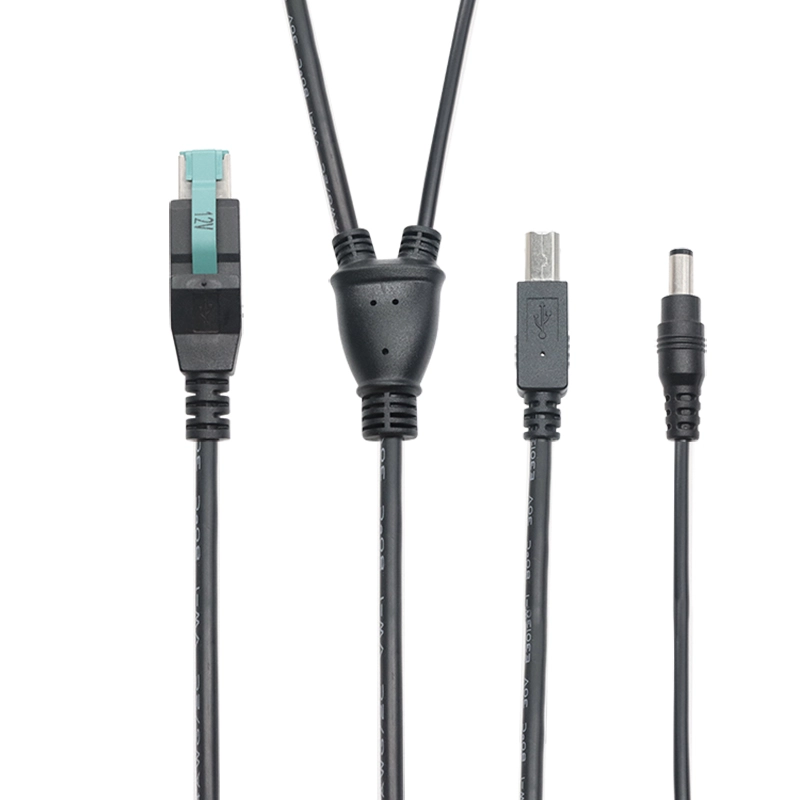

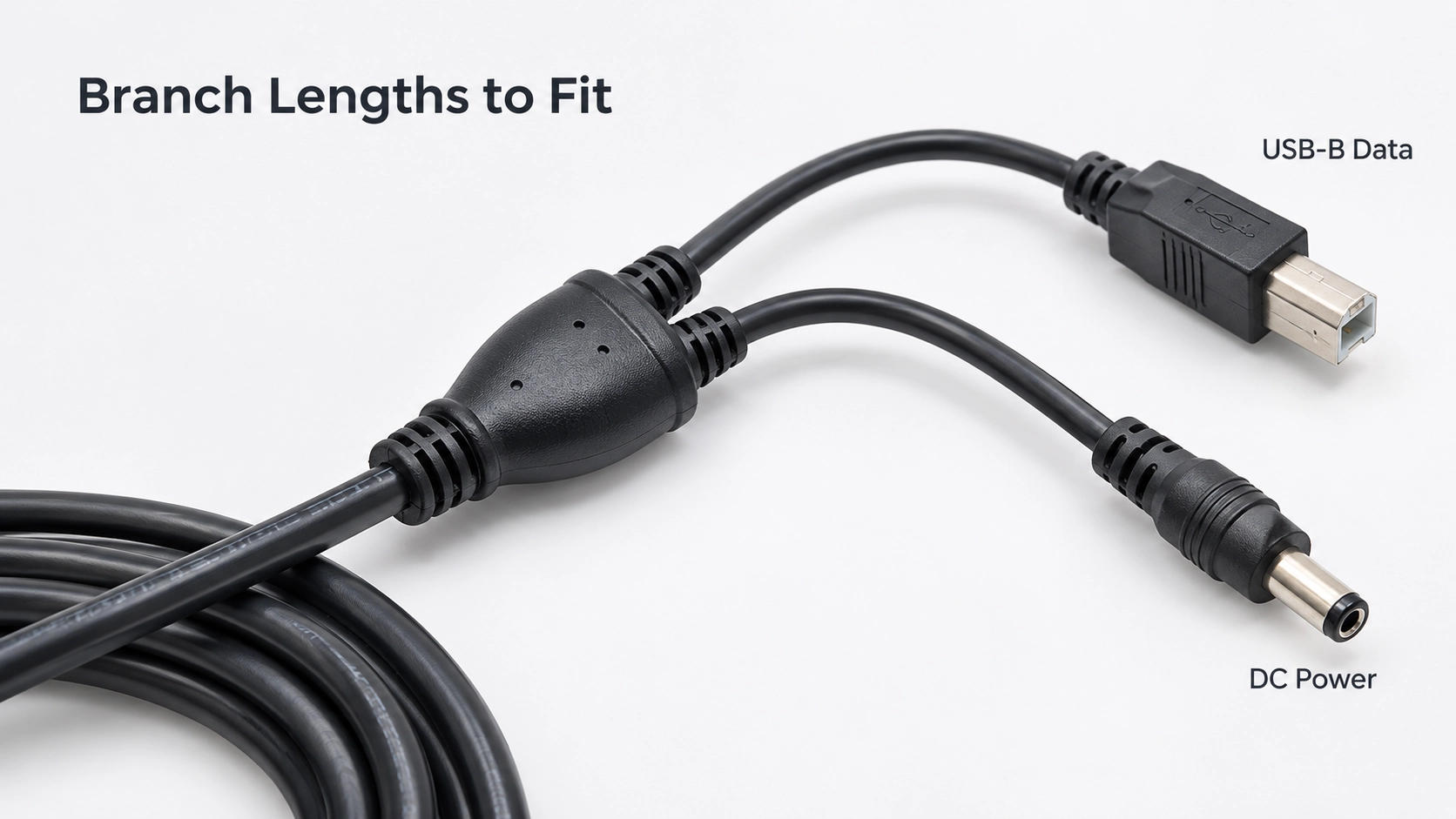

USB-B soketi ve DC jakı, arka panelin farklı derinliklerinde veya farklı kısımlarında bulunabilir. Her bir dalı, kalıplanmış bölmedeki ortak bir referans noktasından konnektör referans yüzüne kadar tanımlayın. USB-B ve DC dalları farklı uzunluklara sahip olabilir, böylece her bir fiş diğerini yanlara çekmeden yuvasına ulaşır.
Gömülü bir DC jakı için metal haznenin yanı sıra fiş muhafazasını da kontrol edin. Düz veya açılı bir çıkış, bitişik bağlantı noktaları, muhafaza ve normal fişin çekilmesi için açıklık bırakmalıdır. Ana kablo güzergahı, branşman uzunlukları ve ayrık konum daha sonra tek bir montaj olarak incelenebilir.
Goochain, Dongguan'daki 5.000 m²'lik tesisinde elektrikli USB kablo düzeneklerinin OEM üretimini ve ODM gelişimini desteklemektedir. Özel çalışmalar arasında DC fiş seçimi, dal uzunlukları, kablo yapısı, kalıplanmış bağlantılar, gerilim azaltma ve tanımlama yer alabilir.
Üretimden önce çizim ve kabul edilen numune, sağlanan konfigürasyonu tanımlar. Denetim gereklilikleri, konnektör uyumunu, sürekliliği, DC polaritesini, dal boyutlarını ve gerekli USB işlevini kapsayabilir; bu, bizim tarafımızdan desteklenmektedir. Fabrika ve Kalite işlem. Belirtilen tamamlanmış montaj için mevcut kapasite ve USB performansı doğrulanır.
Proje incelemesi için cihaz modelini, DC jak çizimini veya örneğini, gerekli voltajı ve akımı, polariteyi, branşman düzenini ve amaçlanan USB işlevini gönderin. Her iki cihaz soketini gösteren net bir fotoğraf, konnektör açıklığının belirlenmesine ve pratik bir ilk numunenin alınmasına yardımcı olur.
Zorunlu alanları minimum düzeyde tutun. Doğru alıntı yapmak için çizimleri/fotoğrafları ekleyin.
Uç: Basit bir kurulum fotoğrafı genellikle 2-3 tur sorudan tasarruf sağlar.
Teklif 1-2 gün; gelişme 15–20 gün; seri üretim 20–25 gün (projeye bağlı).
Evet. Referans örneği gereksinimler, çizimlerin ve test planının onaylanmasına yardımcı olur.
Malzemelere ve karmaşıklığa bağlıdır. Prototipleri ve ölçeklenebilir seri üretimi destekliyoruz.
