90 derecelik bir USB-C kablosunun çıkış yönü ve konnektör açıklığı tanımlanana kadar tam olarak belirtilmez. Aynı sorun, iki açılı uçta veya 180 derecelik dönüşte daha da önem kazanmaktadır çünkü ürün fotoğrafında doğru görünen bir kablo, gerçek ekipmana takıldığında yanlış yöne işaret edebilir.

Goochain özel geliştiriyor FPC şerit kablo düzenekleri kompakt OEM ekipmanı için. Açılı USB-C projeleri için en güvenilir başlangıç ​​noktası, görüntüleme yönünü sabitleyen, her iki ucu etiketleyen ve her bağlantı noktasının etrafındaki kullanılabilir alanı gösteren bir çizimdir. Bu, "sol açı" veya "U şekli" gibi sözlü açıklamaları mühendislik, satın alma ve üretimin doğrulayabileceği boyutlara dönüştürür.

Açı adları neden önlenebilir sıralama hatalarına neden oluyor?

Sol açı, dik açı, yukarı açı, aşağı açı gibi terimler görecelidir. Tedarikçi fişe bakarken konektörü tanımlayabilir, müşteri ise doğrudan cihazın prizine bakıyor olabilir. Ekipmanın arka tarafından çekilen bir fotoğraf, görünen yönü tekrar tersine çevirebilir. Belirtilen bir bakış açısı olmadan, her iki taraf da aynı kelimeyi kullanabilir ve yine de zıt düzenleri kastedebilir.

USB-C, kullanıcı arayüzünde elektriksel olarak tersine çevrilebilir ancak fişi döndürmek, mekanik yönlendirme hatasını mutlaka çözmez. Kalıplanmış muhafaza, FPC çıkışı ve yakındaki ekipman özellikleri, dönüşten sonra farklı alanlar kaplayabilir. Konektör gövdesi bir logo, tutma özelliği, asimetrik üst kalıp veya sabit FPC geçişi taşıyorsa, eklenen iki yön, farklı kurulum sonuçları üretebilir.

Yönü tanımlamadan önce tek bir sabit görünüm oluşturun

Doğrudan cihaz bağlantı noktasına bakan ön görünümle başlayın. Ekipmanın üst kısmını işaretleyin ve izleme yönünü gösteren bir ok ekleyin. Her ikisi de USB-C erkek fiş olsa bile A ve B konektörlerini adlandırın. Ardından, fiş tamamen yerine oturduktan sonra FPC'nin veya kablo gövdesinin nereye gitmesi gerektiğini göstermek için her konektörün yanına bir çıkış oku çizin.

• Ekipmanın ön, üst ve yan referanslarını gösterin.
• Cinsiyet dahil olmak üzere A konnektörünü ve B konnektörünü tanımlayın.
• Her iki uçta gerekli kablo çıkış yönünü çizin.
• Rolleri önemli olduğunda ana bilgisayar tarafını ve bağlı cihaz tarafını işaretleyin.
• Talepte, numune etiketinde ve onaylanmış üretim çiziminde aynı oryantasyon referansını koruyun.

Bu referans, fabrikadan bir katalog fotoğrafını kopyalamasını istemekten daha faydalıdır. Ürün daha sonra başka bir açıdan bakıldığında çizim net kalır ve gelen denetime, üretilen konnektör yönünün onaylanan numuneyle eşleştiğini doğrulamak için istikrarlı bir yol sağlar.

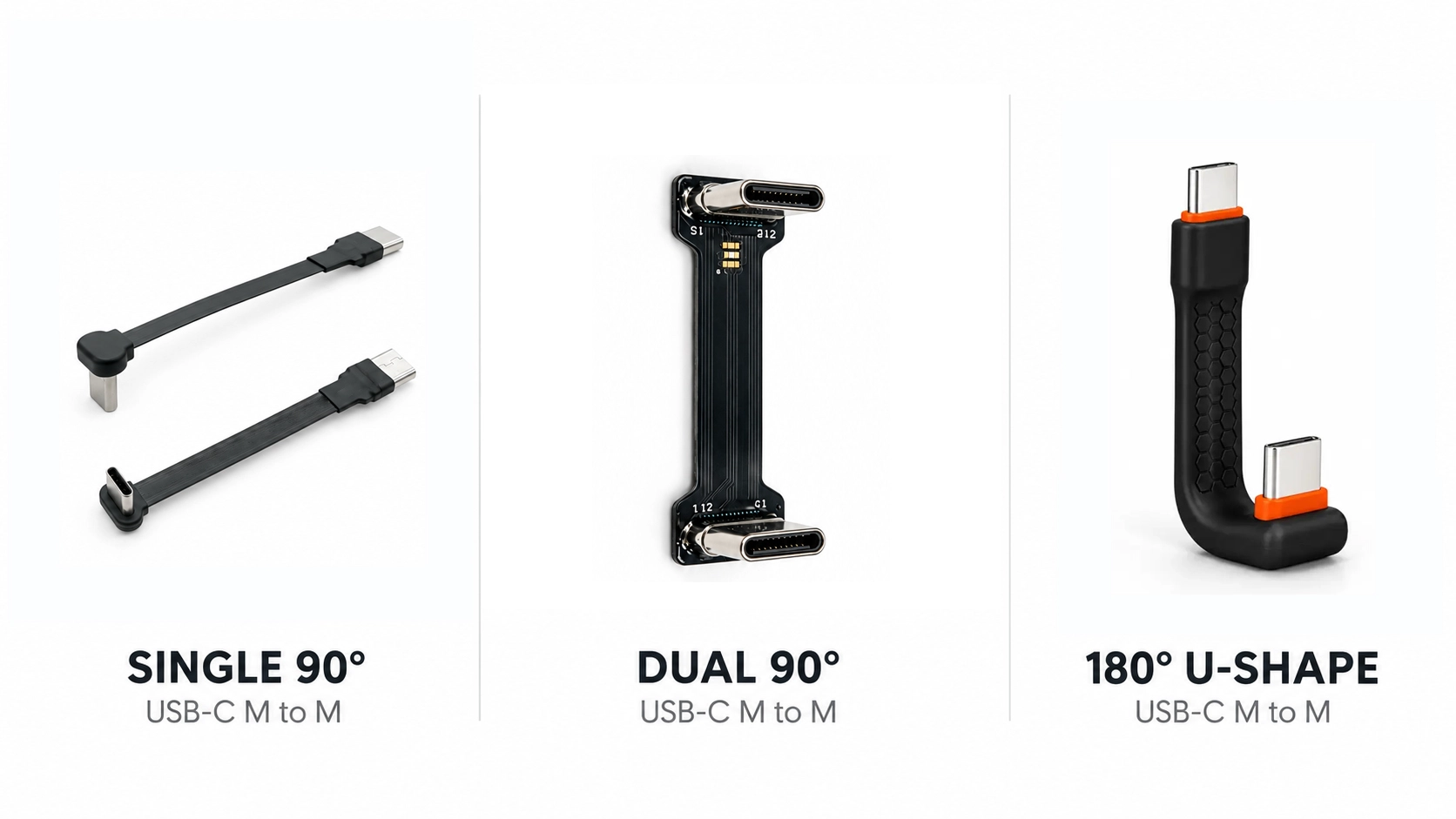

Ayrı tek açılı çift açılı ve U şekilli düzenler

Bu üç düzenleme farklı kurulum sorunlarını çözer. Tek bir 90 derecelik uç, rotayı bir bağlantı noktasının yakınına yönlendirir. Çift açılı bir kablo, iki ayrı bağlantı noktasındaki çıkışı kontrol eder. U şeklindeki uç, bağlantıyı cihazın kenarı etrafında döndürür. Bunları değiştirilebilirmiş gibi ele almak, yanlış yerleştirmeye, yanlış son ilişkiye veya yetersiz vaka iznine yol açabilir.

Çift dik açılı kablonun her iki ucunu belirtin

Çift açılı bir kablonun iki adet 90 dereceden fazla belirtme çizgisine ihtiyacı vardır. Çizim, iki çıkışın aynı yöne mi, zıt yönlere mi yoksa farklı düzlemlere mi işaret ettiğini göstermelidir. Ayrıca kablo uzunluğu için kullanılan ölçüm noktalarının yeri de belirlenmelidir. Metal tapa ucundan, muhafaza kenarından veya FPC geçişinden ölçüm yapmak, özellikle kısa bir montajda farklı değerler üretir.

Çift Dik Açılı USB-C Erkek - Erkek FPC Kablosu her iki bağlantı noktasında da çıkış açıklığı sınırlı olan ekipmanlar için yararlı bir referanstır. Her iki ucunda ayrı 90 derecelik konektör bulunan erkekten erkeğe bir düzenlemedir; bir kenar etrafında 180 derece dönen tek bir konnektörle aynı şey değildir.

Yalnızca metal kabuğu değil, birleştirilmiş zarfın tamamını kontrol edin. Prizin etrafındaki yükseltilmiş dudak, muhafazanın tam olarak oturmasını engelleyebilir. Komşu bir bağlantı noktasına boşken erişilebilir ancak kendi kablosu bağlandıktan sonra engellenebilir. Bu nedenle çizim, hizmette kalan bitişik tapaları, kapakları, braketleri ve bağlantı elemanlarını içermelidir.

Gerçek kasanın etrafında U şeklinde bir dönüş boyutlandırın

U şeklindeki bir konektör, kabloyu doğrudan dışarı doğru çıkıntı yapmak yerine cihazın arkasına veya arkasına yönlendirir. Anahtar boyut, dönüş içindeki boş alandır. Bu boşluk, USB-C fişinin tam olarak yerine oturmasına izin verirken ekipmanın kenarını da karşılamalıdır.

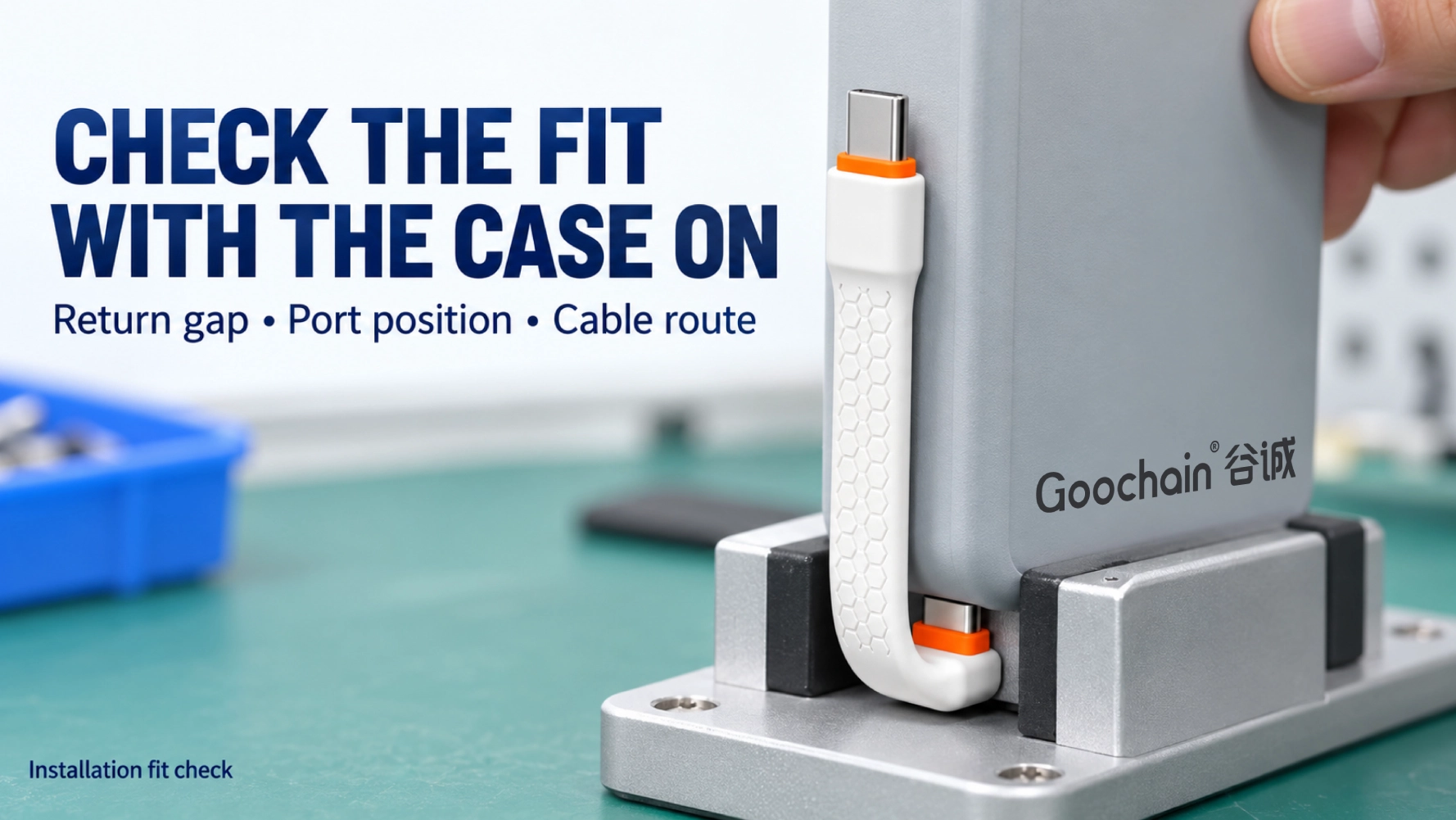

bir için 180 Derece U Şekilli USB-C FPC Kablosu , kasa kalınlığını, port girintisini, konnektör oturma derinliğini ve gerekli dönüş boşluğunu gösteren bir yan kesit sağlayın. Kullanım sırasında takılı kalan koruyucu kapağı, dekoratif kaplamayı veya tamponu ekleyin. Çıplak bir cihaza uyan bir numune, son muhafaza veya koruyucu kılıf takıldıktan sonra artık yerine oturmayabilir.

Çizim aynı zamanda FPC'nin U şeklindeki muhafazadan nerede ayrıldığını ve sonrasında izlediği yönü de göstermelidir. Tasarlanmış bir dönüşün yerine düz bir FPC'de keskin bir katlama kullanmayın. Konnektör geçiş ve bükülme bölgesi amaçlanan geometriye göre geliştirilmeli, montaj sırasında desteklenmeli ve bitmiş kurulumda değerlendirilmelidir.

Rotayı ve kurulum sırasını birlikte planlayın

Bir kablo nihai konumuna oturabilir ancak yine de montajı zor olabilir. Hangi konnektörün önce takılacağını, ikinci uca nasıl ulaşılacağını ve mahfaza kapağının ne zaman takılacağını tanımlayın. Kısa bir çift açılı montajda, kurulumu yapan kişi, bir konektör veya braket sabitlendikten sonra imkansız olan geçici harekete ihtiyaç duyabilir.

İzin verilen FPC alanını ve vida başlıkları, panel kenarları, ısı kaynakları veya hareketli parçalar tarafından oluşturulan uzak durma bölgelerini işaretleyin. Takma, çıkarma veya titreşimin konnektör geçişini yükleyebileceği yerlere yerel destek ekleyin. FPC'nin ince görünümü, mekanik olarak yüklenen arayüzlerde gerilim yönetimi ihtiyacını ortadan kaldırmaz.

Kablo yalnızca kurulum sırasında hareket ediyorsa bunu montaj sonrasında statik bir rota olarak tanımlayın. Hizmet sırasında tekrar tekrar esnemesi gerekiyorsa hareketi, bükülme bölgesini, beklenen çevrim gereksinimini ve sınırlama yöntemini ayrı ayrı belirtin. Yerine bükülebilen bir kablo, sürekli dinamik esneme için otomatik olarak tasarlanmamıştır.

Mekanik yönelimi ve elektriksel performansı ayrı tutun

90 derecelik veya 180 derecelik şekil veri hızını, şarj gücünü veya video kapasitesini belirlemez. Bu işlevler, elektrik tasarımının tamamına ve bağlı sisteme bağlıdır. Veri, güç ve video gereksinimlerini ana bilgisayar, çevre birimi ve son bağlantıda kullanılan herhangi bir aşağı akış kablosuyla birlikte ayrı öğeler olarak belirtin.

Konektör yönü, FPC taslağı veya toplam uzunluk değiştiğinde, sonucu kendi incelemesi gereken belirli bir montaj olarak değerlendirin. Daha uzun açılı bir versiyon için kısa düz bir kablodan performans beklenmemelidir. Numune değerlendirmesi öncelikle mekanik uyumu doğrulamalı ve daha sonra amaçlanan cihazlar ve çalışma düzeni ile gerekli fonksiyonları doğrulamalıdır.

Üretilebilecek bir OEM teklif özeti hazırlayın

Açık bir teklif paketi, tekrarlanan soruları azaltır ve farklı tedarikçilerin aynı kapsamı fiyatlandırmasına olanak tanır. Özel açılı bir USB-C kablosu için işaretli bir çizimde veya spesifikasyonda aşağıdaki bilgileri sağlayın:

• A ucunda ve B ucunda konnektör türü ve cinsiyeti.
• Her konnektörde sabit görüntüleme yönü ve gerekli çıkış yönü.
• Bağlantı noktası aralığı, kablo uzunluğu referans noktaları ve mevcut FPC yönlendirme alanı.
• Konektör mahfazası zarfı, çevredeki engeller ve gerekli açıklıklar.
• U şeklindeki uç için dönüş boşluğu, kasa kalınlığı, bağlantı noktası girintisi ve oturma derinliği.
• Gerekli veri hızı, şarj gücü ve video işlevi ayrı ayrı belirtilir.
• Uyumluluğun testi etkilediği ana bilgisayar ve bağlı cihaz modelleri.
• Dış yapı, renk, etiket, ambalaj ve numune miktarı.
• Tahmini sipariş miktarı ve üretim için gerekli denetim kayıtları.

Goochain, konektör yönünü, FPC geometrisini, kalıplanmış muhafaza seçeneğini ve kurulum kısıtlamalarını tek bir montaj olarak inceleyebilir, ardından uyum ve işlevsel değerlendirme için örnekler hazırlayabilir. Onaylanan çizim, tanımlanan numune ve mutabakata varılan denetim noktaları, üretim boyunca bağlantılı kalmalıdır; böylece tekrarlanan sipariş, "dik açılı USB-C kablosu" gibi genel bir ifade yerine ölçülebilir gereksinimlerle kontrol edilir.
