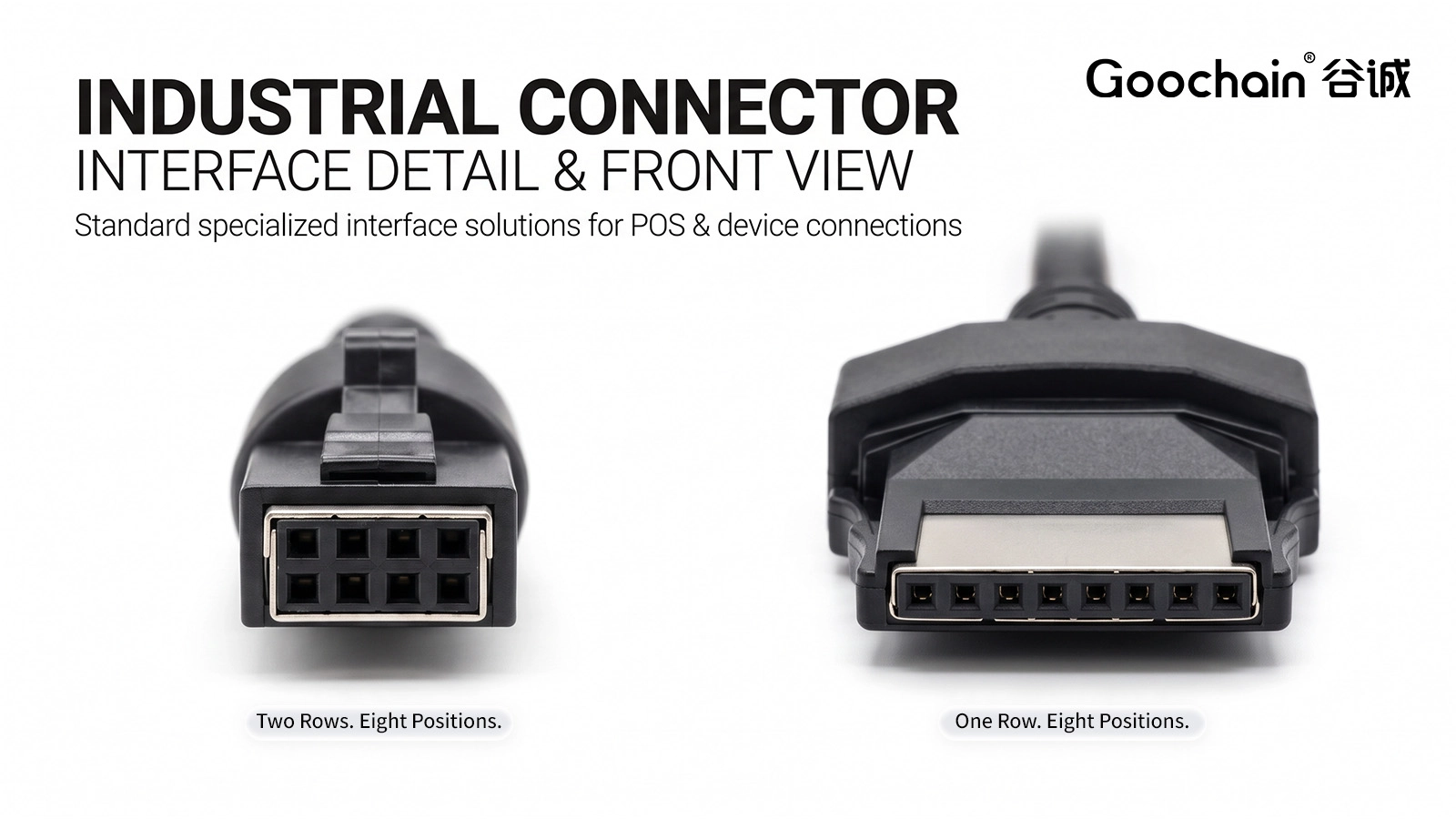

1×8 konektörün bir satırda sekiz konumu vardır. 2×4 konektörün iki sıra halinde düzenlenmiş sekiz konumu vardır. Bu farkı görmek kolaydır; PoweredUSB kablosu sipariş edilmeden önce anahtarlama, mandal geometrisi ve cihazın pin çıkışına daha fazla dikkat edilmesi gerekir.

1×8 ve 2×4 cihaz konnektörleri arasındaki fark nedir?

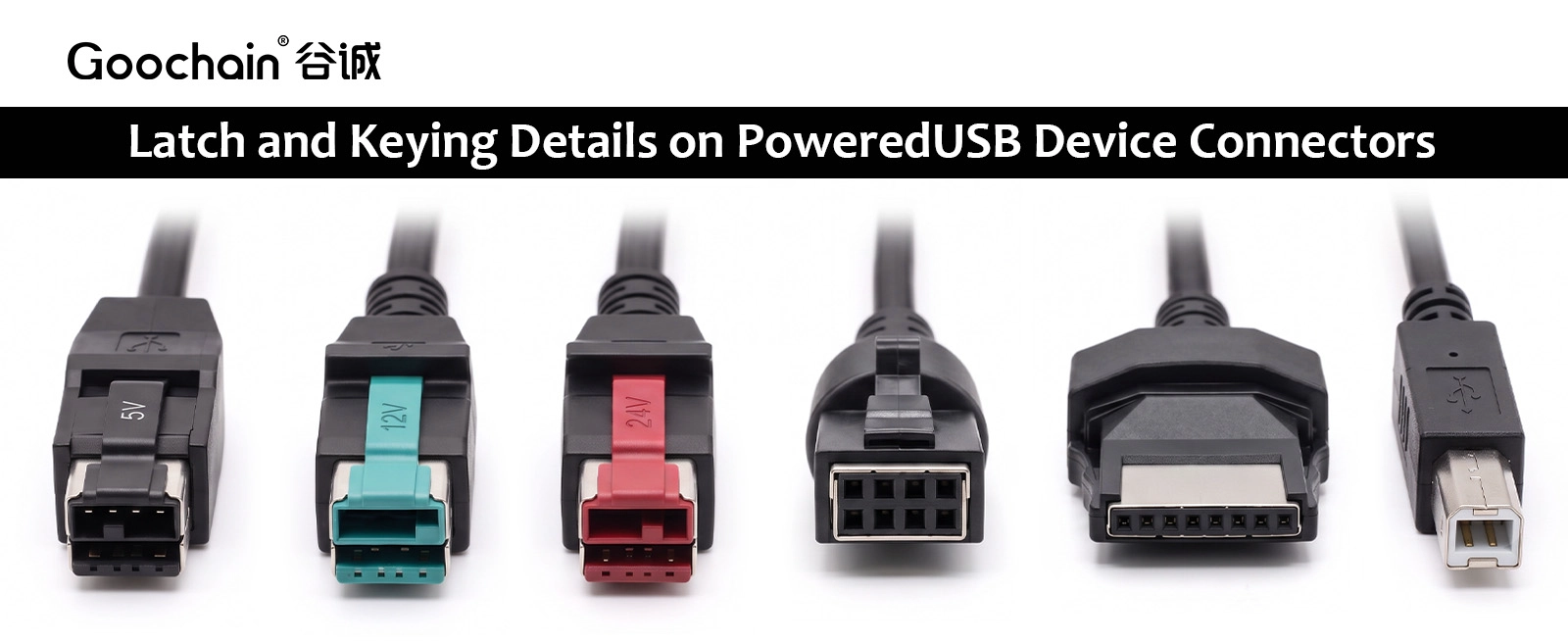

Görünür ayrım, temas düzenidir: sekizli bir sıra ve dörtlü iki sıra. Seçim için üretici serisini veya onaylı çizimi, kontak düzenini, konnektör cinsiyetini ve eşleşen parçayı belirtin. Muhafaza boyutları ve mandal tasarımı, fişin cihaz soketine doğru şekilde takılıp takılmayacağını belirler. Masanın üzerinde duran bir kablonun fotoğrafı bu özellikleri gizleyebilir.

Değiştirmek için cihaz soketini ve kablo konnektörünü doğrudan temas yüzeylerinden fotoğraflayın. Kilidin yandan görünümünü ekleyin. OEM tasarımı için, varsa priz çizimini ve toleranslarını kullanın; Tek başına gevşek bir numuneden yapılan ölçümler daha az güvenilirdir.

Kontak düzeni voltajı veya pin çıkışını belirliyor mu?

Hayır. Sıra düzeni elektrik spesifikasyonunun yerine geçmez. 2×4 cihaz konektörünün, amaçlanan ekipman arayüzüyle eşleşmesi gereken anahtarlı bir çeşidi olabilir; sıradan bir sekiz konumlu başlık, eşdeğer bir PoweredUSB konektörü olarak değerlendirilmemelidir. Gerekli besleme, güç kontağı atamaları ve USB bağlantıları ekipman belgelerine göre kontrol edilmelidir.

Goochain'in 12V PoweredUSB'den 2×4 kabloya Ve 24V PoweredUSB'den 1×8 yazıcı kablosuna farklı montajların örnekleridir. Gerilimleri ve cihaz uçları bu belirli ürünleri tanımlar; 2×4'ü 12V'ye veya 1×8'i 24V'ye bağlayan evrensel bir kural oluşturmazlar.

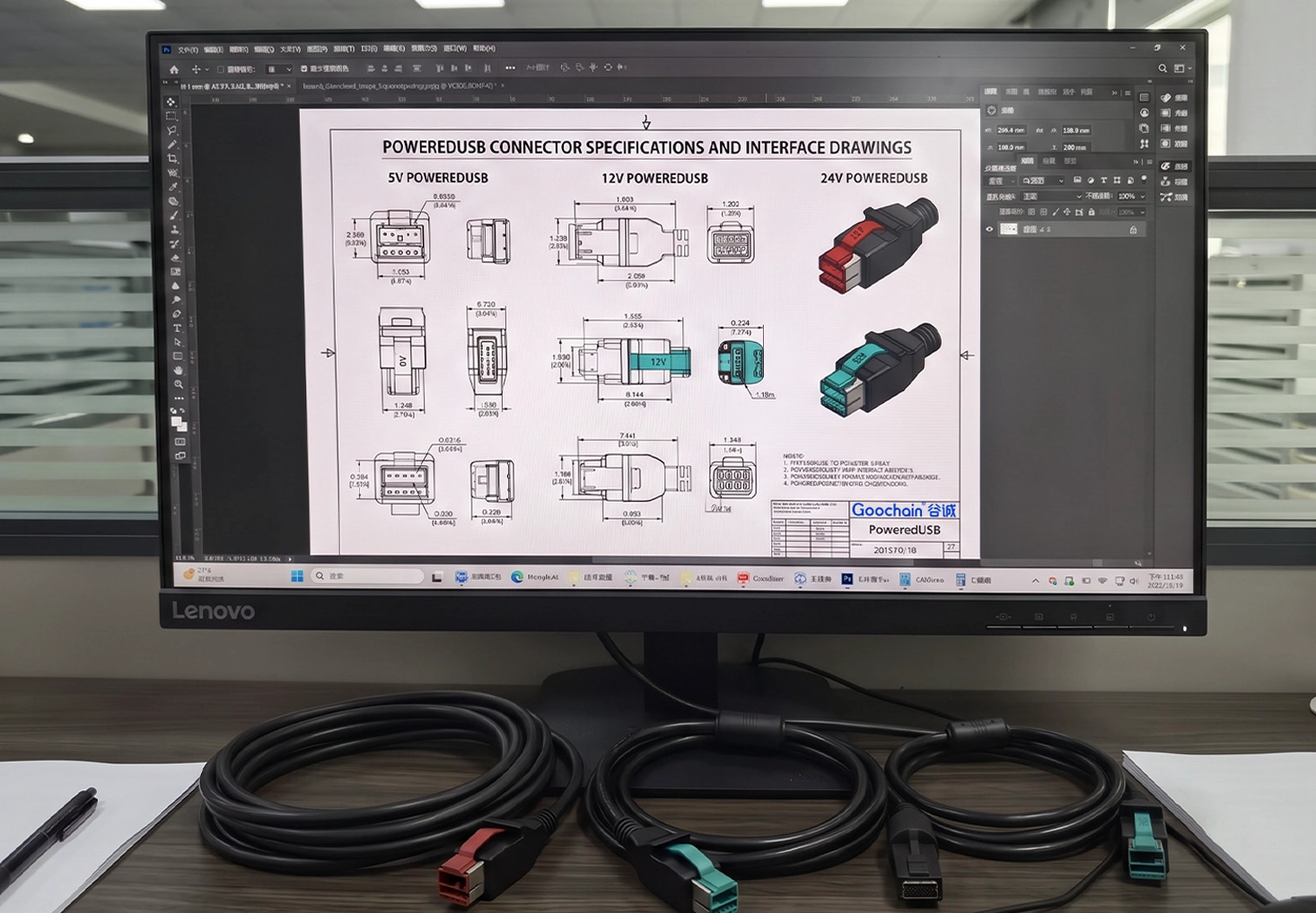

Konektör çizimi pin haritasını nasıl göstermelidir?

Diyagramın birleşme yüzeyini mi yoksa kablo giriş tarafını mı gösterdiğini belirtin. Pim 1'i ve ilgili anahtarı veya mandalı işaretleyin, böylece kablo oluşturulurken yön değiştirilemez. Üretim sürekliliği testi haritası aynı görünümü ve iletişim numaralarını kullanmalıdır.

Mevcut bağlantılarını kurmak için bir referans kablosu ölçülebilir, ancak kablolaması yine de ekipman spesifikasyonuna göre kontrol edilmelidir. Hasar görmüş, değiştirilmiş veya tanımlanamayan bir örnek geçerli bir pin çıkışı değildir.

Sipariş vermeden önce hangi kurulum ayrıntıları önemlidir?

Fiş gövdesi ve gerilim azaltıcı soketin dışına taşabilir. Mandalı serbest bırakmak için gereken alan da dahil olmak üzere, konnektör tam olarak oturmuş durumdayken mevcut alanı ölçün. Sığ bir muhafaza açılı bir çıkış gerektiriyorsa, çizimde belirtilen görüntüleme konumundan yönünü belirtin.

Goochain, 5.000 m²'lik Dongguan tesisinde özel kablo düzenlerini ve üst kalıp geliştirmeyi destekliyor. Konektör ön ve yan görünüm fotoğraflarını, ekipman modelini, doğrulanmış pin haritasını, ana bilgisayar voltajını ve kurulum boyutlarını gönderin. Ortaya çıkan numune daha sonra onaylı bir çizime göre uygunluk ve elektriksel işlev açısından kontrol edilebilir.

Sorular ve cevaplar

1×8 cihaz ucunu 2×4 cihaz ucuyla değiştirebilir miyim?

Yalnızca ekipmanın yeni konektörü desteklemesi ve yeniden tasarlanan düzeneğin doğrulanmış bir pin haritasına sahip olması durumunda. Orijinal sekiz konumlu sayım yeterli değil.

Genel bir 2×4 başlık PoweredUSB için uygun mudur?

Sadece sekiz konumu olduğu için değil. Kontak sistemi, anahtarlaması, eşleşme geometrisi ve elektriksel değerleri özel ekipman tasarımına uygun olmalıdır.

2×4 her zaman 12V, 1×8 ise her zaman 24V anlamına mı gelir?

Hayır. Bunlar Goochain'in ürün yelpazesindeki belirli ürünlere örneklerdir. Sipariş edilen düzeneğin ana bilgisayar tedarikini ve cihaz özelliklerini onaylayın.
