Cabo USB-C plano de 40 Gbps e 240 W com FPC sobremoldado

Cabo USB-C plano de 40 Gbps e 240 W com FPC sobremoldado

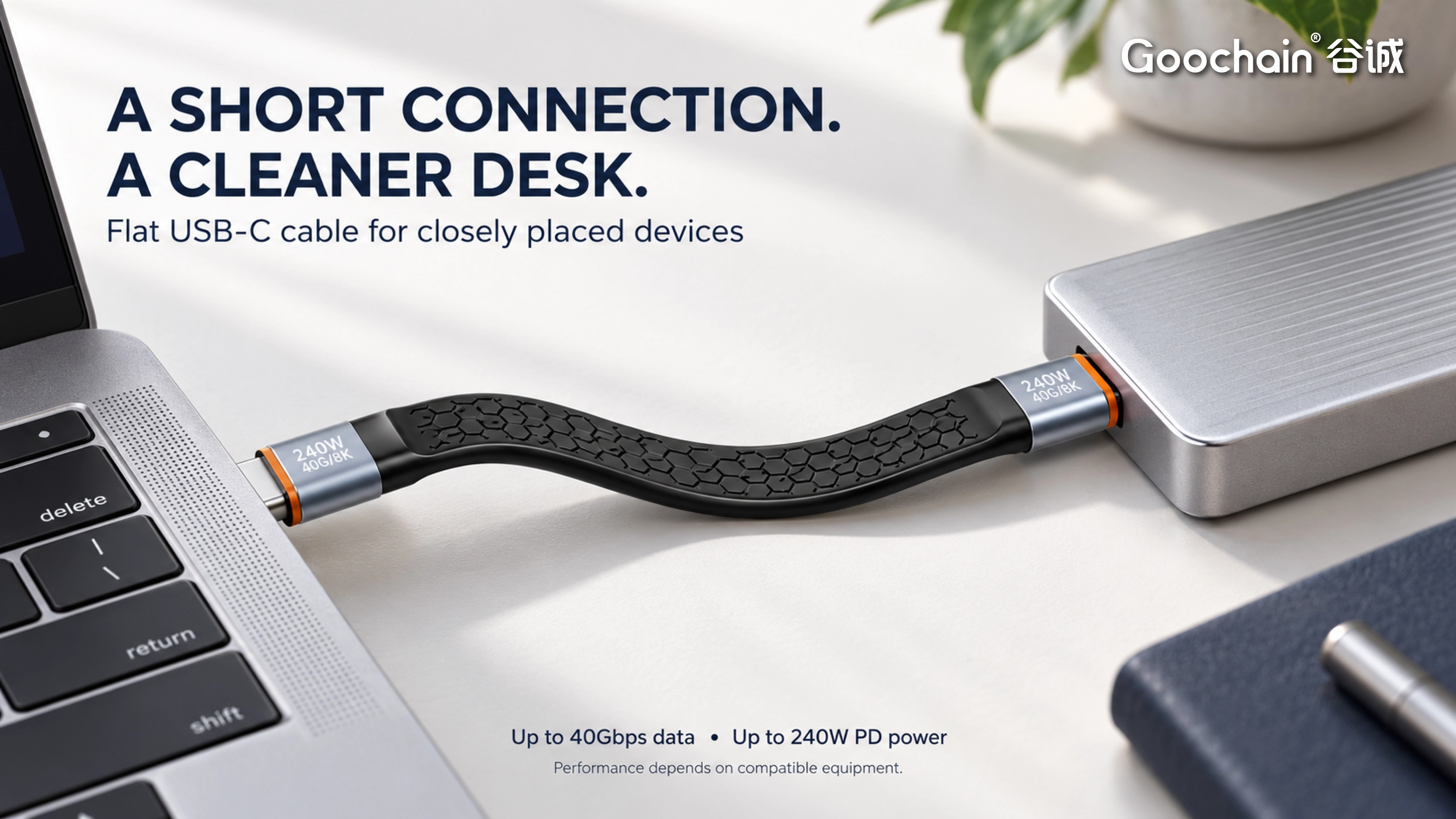

Uma conexão USB-C pode caber eletricamente e ainda deixar pouco espaço ao lado do dispositivo. Este cabo Goochain combina um plugue reto com um plugue de 90 graus, permitindo que o cabo gire em uma porta e siga uma rota plana entre os dois dispositivos. Um exterior totalmente moldado cobre o circuito impresso flexível interno (FPC).

Com capacidade até 40 Gbps para dados e 240 W para alimentação USB-C PD , é uma opção para docas compactas e equipamentos montados onde a folga do conector, o formato do cabo e os requisitos elétricos precisam ser considerados em conjunto.

Uma conexão reta em uma extremidade, uma curva fechada na outra

O plugue reto se adapta à extremidade com espaço para saída direta do cabo. O plugue em ângulo reto muda a direção de saída na outra porta, ajudando o cabo a seguir o invólucro do dispositivo. Este layout é útil quando uma placa de montagem, módulo adjacente ou parede do gabinete limita o espaço atrás de um plugue reto.

O detalhe importante é a direção em que as extremidades angulares são inseridas. Seu alojamento e saída de cabo precisam ficar afastados do equipamento ao redor para que o corpo plano possa seguir a rota pretendida sem torção forçada.

Ambas as extremidades são plugues macho USB-C. Para um layout que traz uma porta interna para uma conexão fêmea, o Cabo USB4 FPC oferece um arranjo de conector diferente, com sua própria especificação de potência.

O FPC está dentro; o corpo moldado define o ajuste

O FPC interno fornece a estrutura plana do circuito, enquanto o revestimento contínuo forma o exterior do corpo do cabo até as transições do conector. Esta é a construção a considerar quando a instalação requer uma superfície de cabo coberta.

Para uma rota sob uma tampa ou ao lado de um suporte, a largura acabada, a espessura e os alojamentos dos conectores determinam o espaço necessário. Medir apenas a seção plana central pode perder a folga necessária em qualquer uma das extremidades.

Conexão e desempenho em resumo

Combinando o cabo com o equipamento conectado

Dados: 40 Gbps é a capacidade de link suportada. A velocidade de transferência de arquivos também depende do host, do dispositivo conectado e do desempenho do armazenamento.

Poder: 240 W requer uma fonte e um dispositivo receptor USB-C PD Extended Power Range compatível. A conexão negocia o nível de potência suportado; equipamentos com potência nominal inferior a 240 W operam dentro de seus próprios limites.

Para uma montagem OEM, Goochain pode revisar o cabo em torno das posições reais das portas e do espaço disponível. O ponto de partida útil é um desenho da rota instalada mostrando as orientações do conector, o comprimento pretendido do cabo e a folga na extremidade angular. O Seleção de cabo USB-C FPC para equipamentos OEM O guia cobre as opções relacionadas ao layout do conector e à construção do cabo.

Perguntas sobre ajuste e configuração

O plugue angular pode estar voltado para uma direção diferente?

A direção de saída pode ser revisada como parte de uma configuração personalizada. Uma foto ou desenho da porta do dispositivo e do invólucro adjacente ajuda a definir a orientação necessária antes que o design do conector seja confirmado.

O corpo plano pode ser dobrado firmemente em torno de uma borda?

Uma curvatura adequada depende do corpo moldado acabado e da rota pretendida. A geometria da dobra deve ser confirmada para a configuração selecionada, principalmente próximo às transições do conector; uma dobra acentuada não deve ser considerada adequada.

O que deve ser especificado para uma conexão de vídeo?

Inclua os modelos de host e de exibição, o protocolo de vídeo necessário, a resolução, a taxa de atualização e as configurações de cores. Uma classificação de 40 Gbps por si só não estabelece suporte para um modo de exibição específico.
