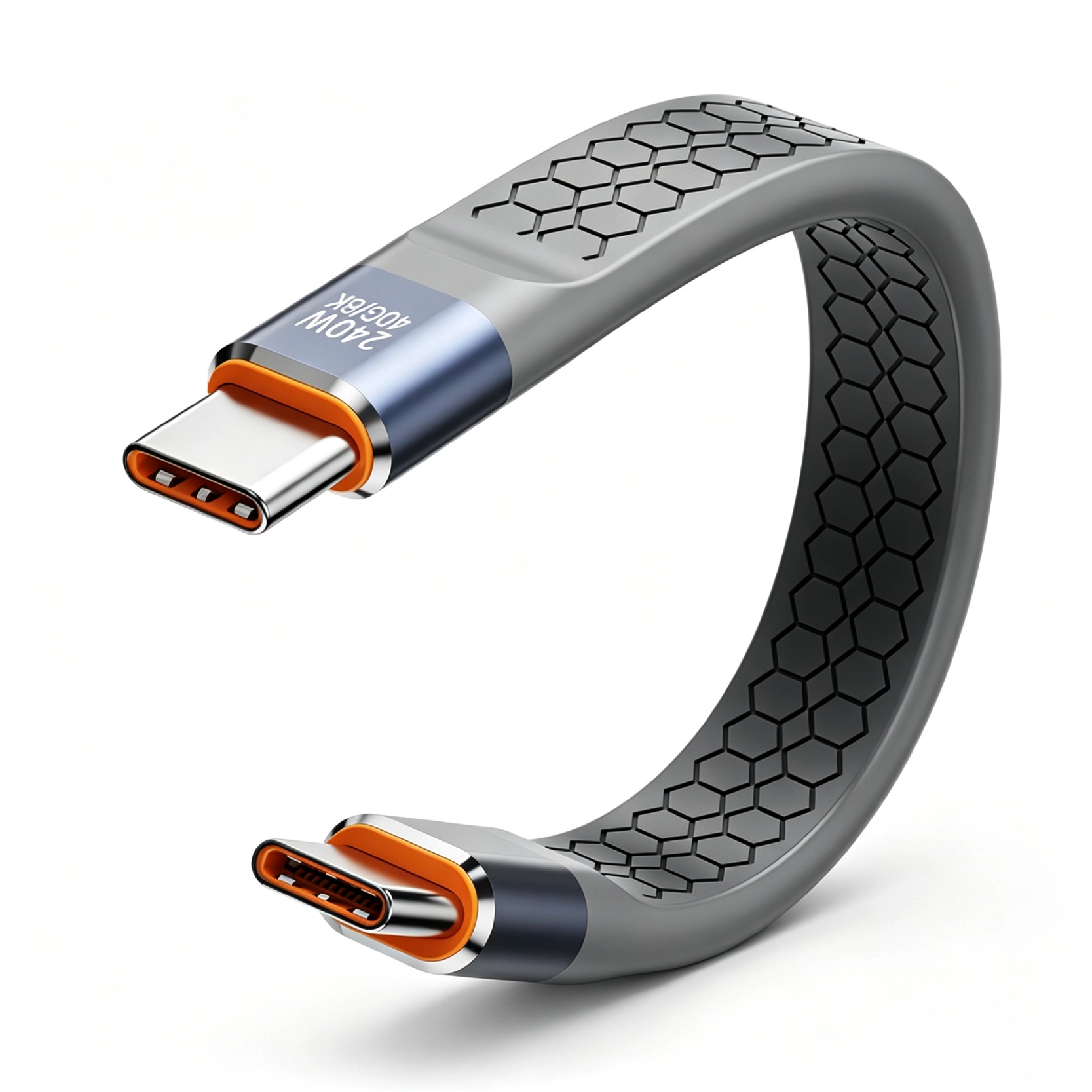

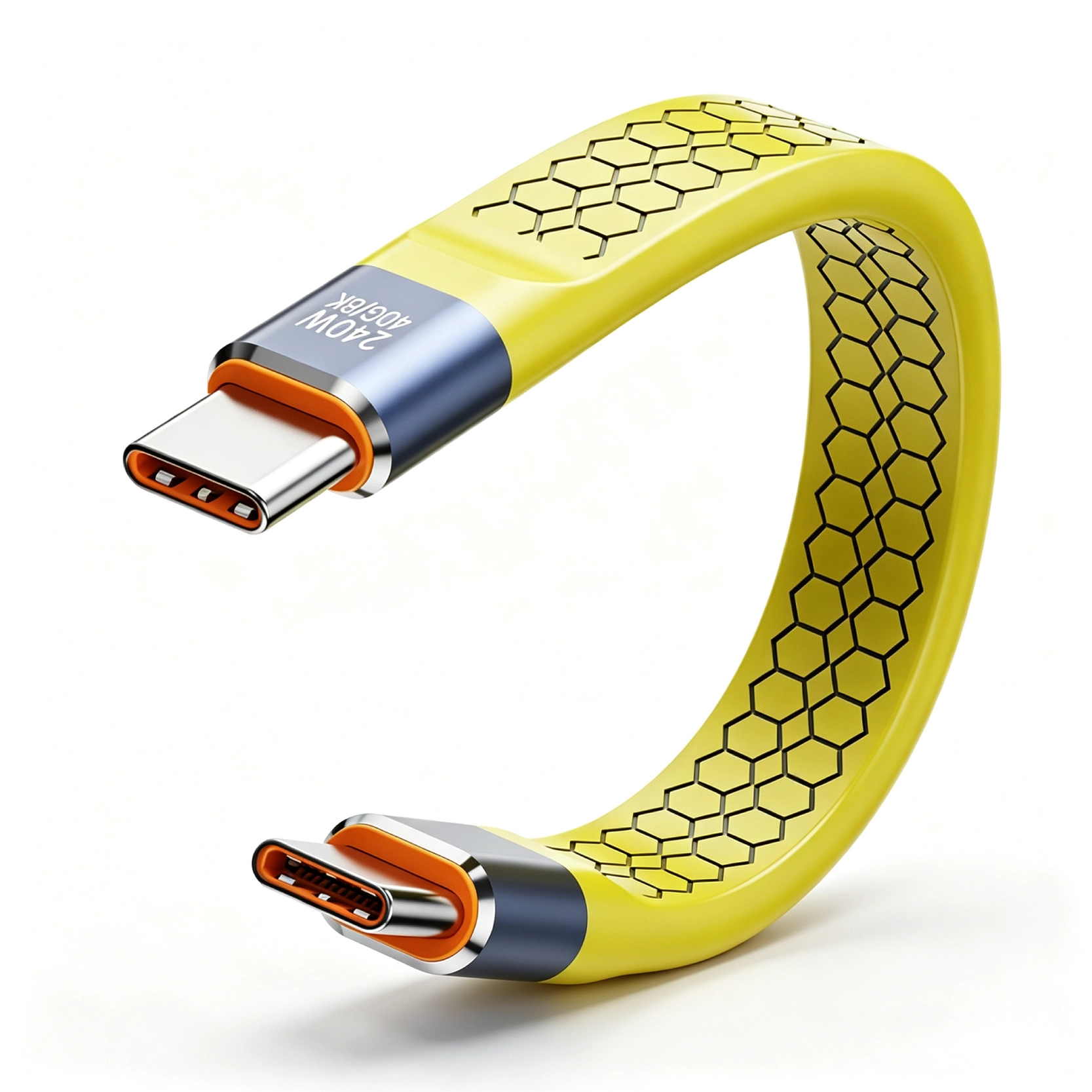

Ein gerades-zu-rechtwinkliges USB-C-Steckerkabel mit internem FPC, einem geformten Außengehäuse, bis zu 40 Gbit/s Datenfähigkeit und bis zu 240 W USB-C PD EPR-Leistung für kompatible Geräte.
Goochain stellt flache USB-C-Stecker-zu-Stecker-Kabel mit 40 Gbit/s und 240 W unter Verwendung von FPC in einem umspritzten Außengehäuse her. Die aufgeführte Konfiguration kombiniert einen geraden USB-C-Stecker mit einem rechtwinkligen USB-C-Stecker, sodass das Kabel kompatible Geräte anschließen kann und gleichzeitig ein Kabelausgang in der Nähe des Geräts bleibt. Das ausgewählte Design unterstützt eine Datenfähigkeit von bis zu 40 Gbit/s und eine USB-C PD EPR-Leistung von bis zu 240 W bei 48 V und 5 A bei Verwendung mit kompatiblen Quellen- und Senkengeräten. Für B2B- und OEM-Projekte kann Goochain die Kabellänge, die Formkörpergeometrie, das Steckergehäuse und den Installationsweg anpassen und anschließend Muster und Produktionskontrollen gemäß der genehmigten Spezifikation bereitstellen.
Ein USB-C-Anschluss kann elektrisch passen und trotzdem zu wenig Platz neben dem Gerät lassen. Dieses Goochain-Kabel kombiniert einen geraden Stecker mit einem 90-Grad-Stecker, sodass sich das Kabel an einem Anschluss drehen und einer flachen Route zwischen den beiden Geräten folgen kann. Eine vollständig geformte Außenseite bedeckt die interne flexible Leiterplatte (FPC).
Mit einer Kapazität von bis zu 40 Gbit/s für Daten Und 240 W für USB-C PD-Stromversorgung Es handelt sich um eine Option für kompakte Docks und montierte Geräte, bei denen Steckerabstand, Kabelform und elektrische Anforderungen gemeinsam berücksichtigt werden müssen.
Der gerade Stecker passt zum Ende und bietet Platz für einen direkten Kabelausgang. Der rechtwinklige Stecker ändert die Ausgangsrichtung am anderen Anschluss und hilft so, dass das Kabel dem Gerätegehäuse folgt. Diese Anordnung ist nützlich, wenn eine Montageplatte, ein angrenzendes Modul oder eine Gehäusewand den Raum hinter einem geraden Stecker einschränkt.
Das wichtige Detail ist, in welche Richtung die abgewinkelten Enden nach dem Einsetzen zeigen. Sein Gehäuse und der Kabelausgang müssen Abstand zu den umgebenden Geräten haben, damit der flache Körper seiner vorgesehenen Route ohne erzwungene Drehung folgen kann.
An beiden Enden befinden sich USB-C-Stecker. Für ein Layout, das stattdessen einen internen Port zu einem weiblichen Anschluss führt, ist der USB4 FPC-Kabel bietet eine andere Steckeranordnung mit eigener Leistungsspezifikation.

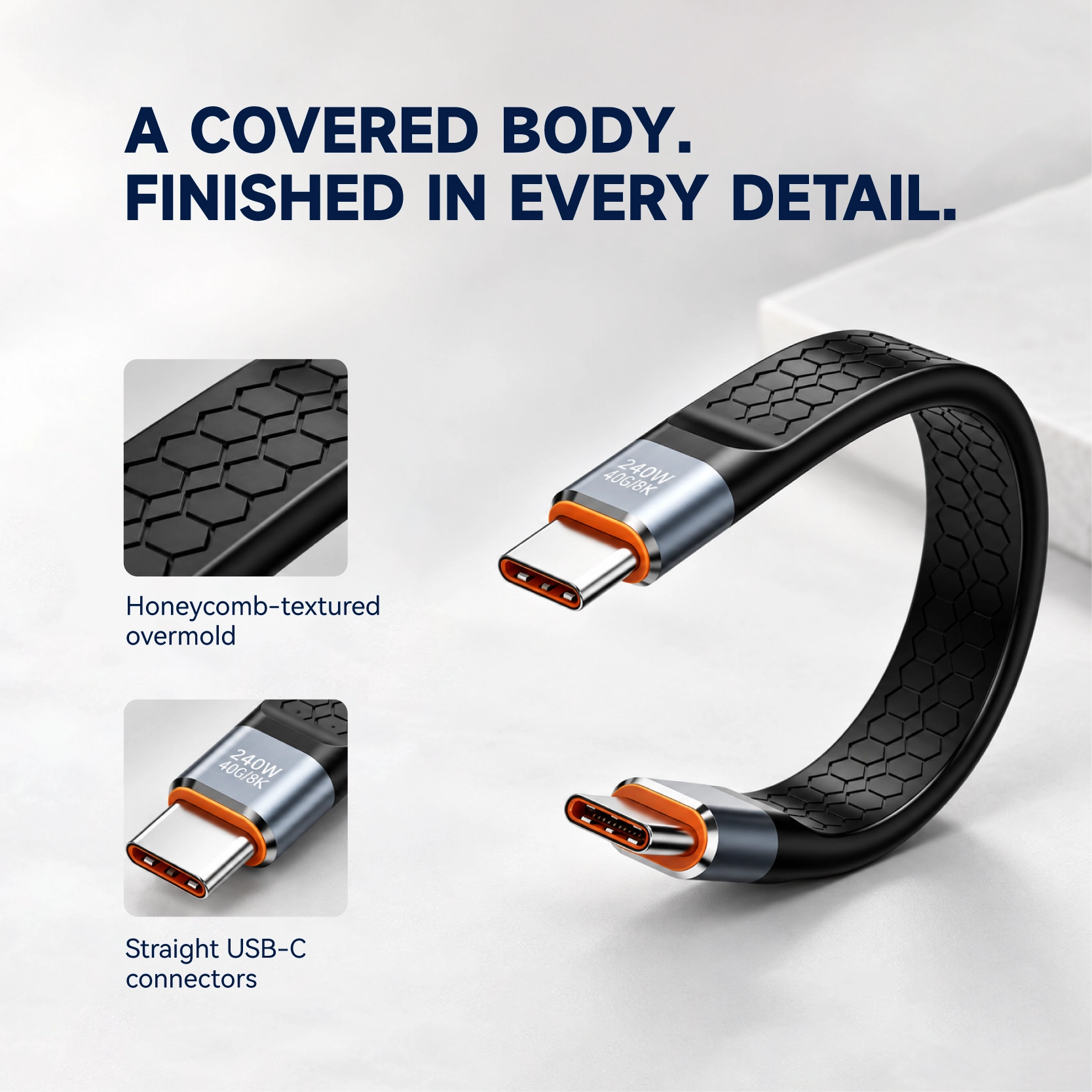

Die interne FPC sorgt für die flache Schaltungsstruktur, während die durchgehende Umspritzung die Außenseite vom Kabelkörper bis zu den Steckverbinderübergängen bildet. Dies ist die Konstruktion, die berücksichtigt werden muss, wenn die Installation eine abgedeckte Kabeloberfläche erfordert.

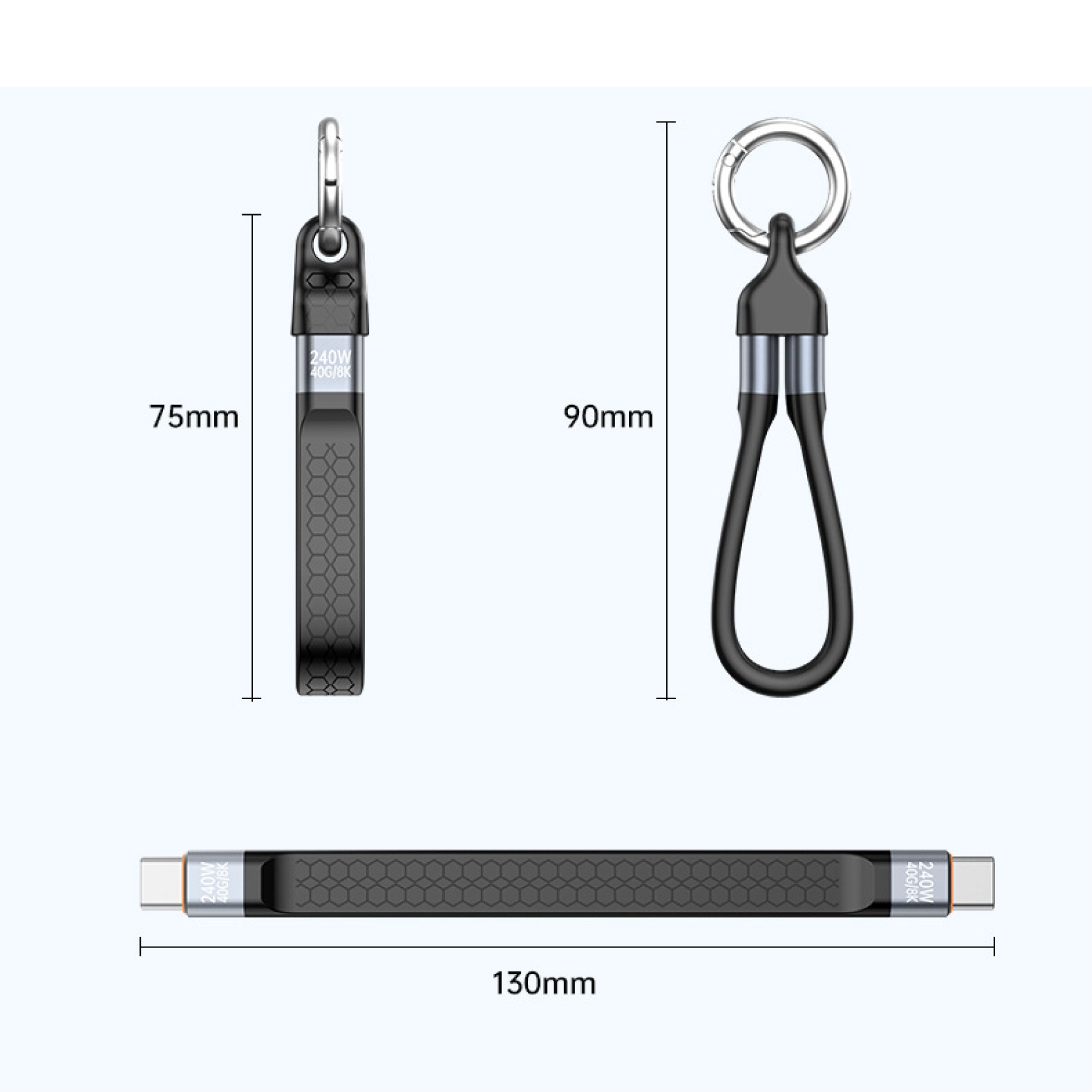

Bei einer Verlegung unter einer Abdeckung oder entlang einer Halterung bestimmen die fertige Breite, Dicke und Steckergehäuse den Platzbedarf. Wenn Sie nur den zentralen flachen Abschnitt messen, kann der an beiden Enden erforderliche Abstand fehlen.
| Artikel | Spezifikation |
|---|---|
| Anschlüsse | Gerader USB-C-Stecker auf 90-Grad-USB-C-Stecker |
| Kabelkonstruktion | Interner FPC mit einem vollständig umspritzten flachen Körper |
| Datenfähigkeit | Bis zu 40 Gbit/s mit kompatiblem Host und Gerät |
| USB-C PD-Stromversorgung | Bis zu 240 W, 48 V/5 A, mit kompatibler PD EPR-Ausrüstung |
| Benutzerdefinierte Optionen | Kabellänge, Formkörpergeometrie, Steckergehäuse und rechtwinklige Abgangsrichtung; Vorbehaltlich der technischen Bestätigung |
| Hersteller | Dongguan Goochain Technology Co., Ltd., China |
Daten: 40 Gbit/s ist die unterstützte Verbindungsfähigkeit. Die Geschwindigkeit der Dateiübertragung hängt auch vom Host, dem angeschlossenen Gerät und der Speicherleistung ab.
Leistung: 240 W erfordern eine kompatible USB-C PD Extended Power Range-Quelle und ein Empfangsgerät. Die Verbindung handelt den unterstützten Leistungspegel aus; Geräte mit einer Leistung unter 240 W arbeiten innerhalb ihrer eigenen Grenzen.
Bei einer OEM-Baugruppe kann Goochain das Kabel im Hinblick auf die tatsächlichen Anschlusspositionen und den verfügbaren Platz überprüfen. Der nützliche Ausgangspunkt ist eine Zeichnung der installierten Route, die beide Steckerausrichtungen, die vorgesehene Kabellänge und den Abstand am abgewinkelten Ende zeigt. Der Auswahl von USB-C-FPC-Kabeln für OEM-Geräte Der Leitfaden behandelt die entsprechenden Optionen für die Steckeranordnung und den Kabelaufbau.
Die Ausgangsrichtung kann im Rahmen einer benutzerdefinierten Konfiguration überprüft werden. Ein Foto oder eine Zeichnung des Geräteanschlusses und des umgebenden Gehäuses hilft dabei, die erforderliche Ausrichtung zu definieren, bevor das Steckerdesign bestätigt wird.
Eine geeignete Biegung hängt vom fertigen Formkörper und der vorgesehenen Streckenführung ab. Die Biegegeometrie sollte für die ausgewählte Konfiguration bestätigt werden, insbesondere in der Nähe der Verbindungsübergänge. Man sollte nicht davon ausgehen, dass eine scharfe Falte passt.
Geben Sie die Host- und Anzeigemodelle, das erforderliche Videoprotokoll, die Auflösung, die Bildwiederholfrequenz und die Farbeinstellungen an. Eine 40-Gbit/s-Bewertung allein stellt keine Unterstützung für einen bestimmten Anzeigemodus dar.
Beschränken Sie die erforderlichen Felder auf ein Minimum. Fügen Sie Zeichnungen/Fotos für ein genaues Angebot bei.
Tipp: Ein einfaches Installationsfoto erspart oft zwei bis drei Fragerunden.
Angebot 1–2 Tage; Entwicklung 15–20 Tage; Massenproduktion 20–25 Tage (projektabhängig).
Ja. Referenzmuster Anforderungen helfen bei der Bestätigung von Zeichnungen und Testplänen.
Hängt von Materialien und Komplexität ab. Wir unterstützen Prototypen und skalierbare Massenproduktion.
