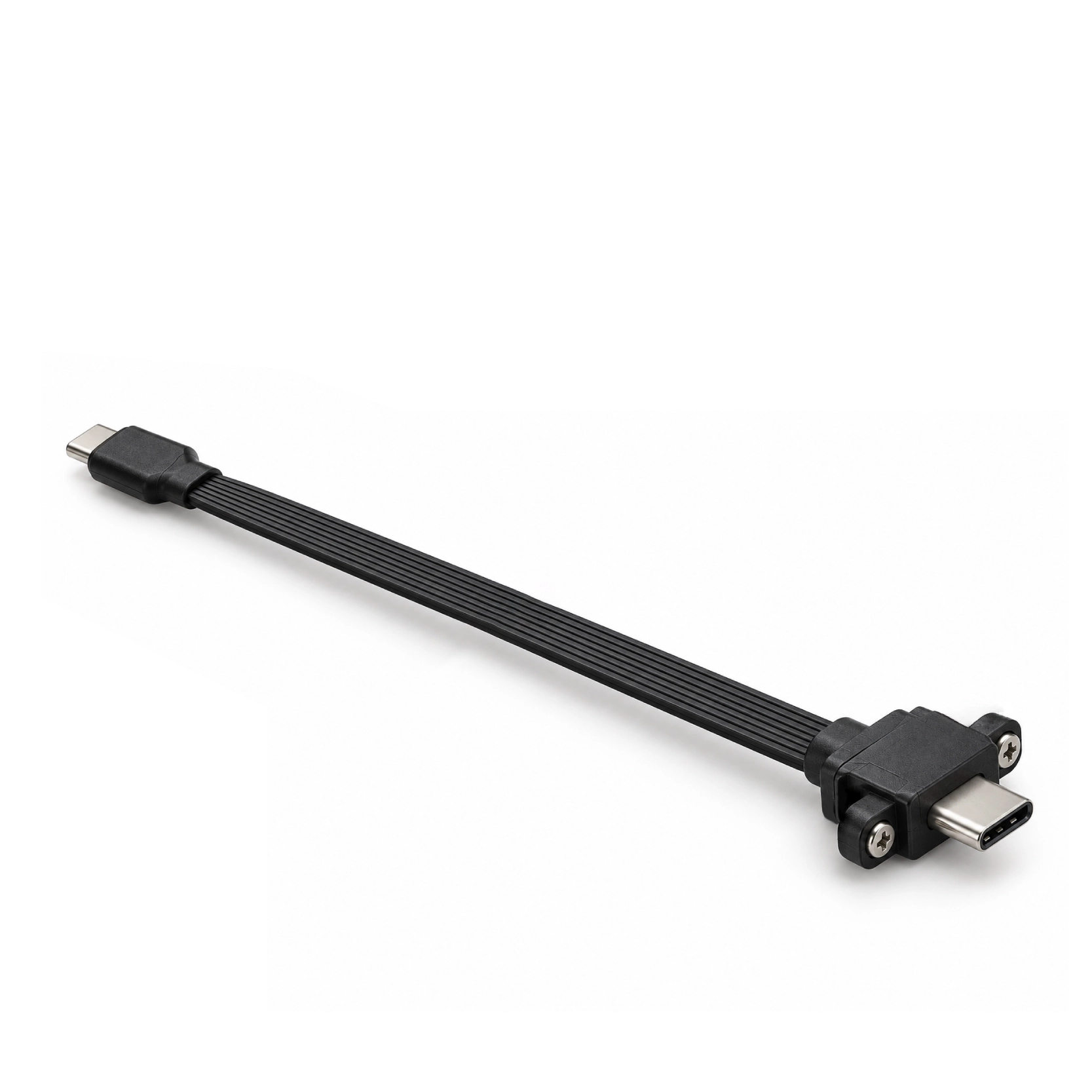

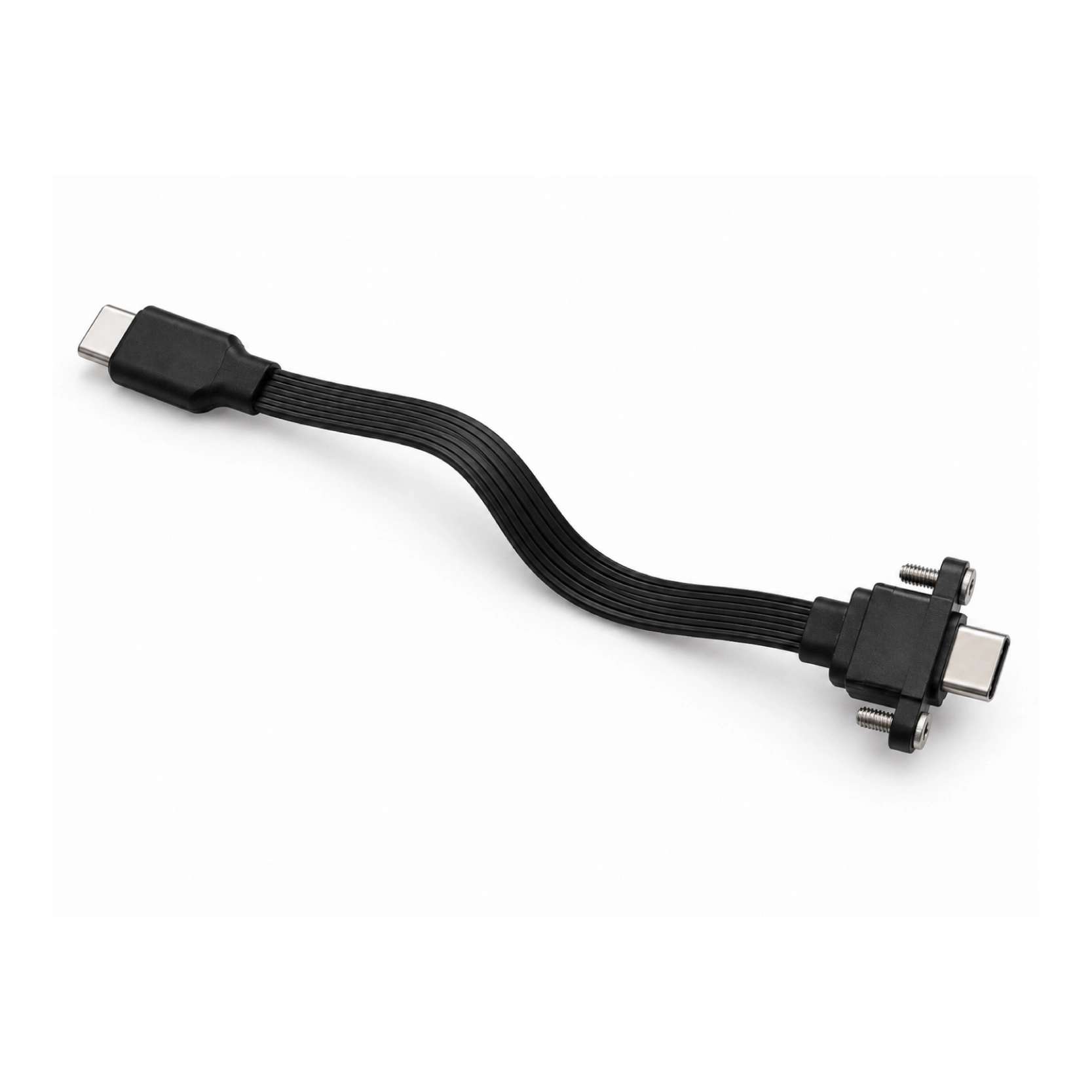

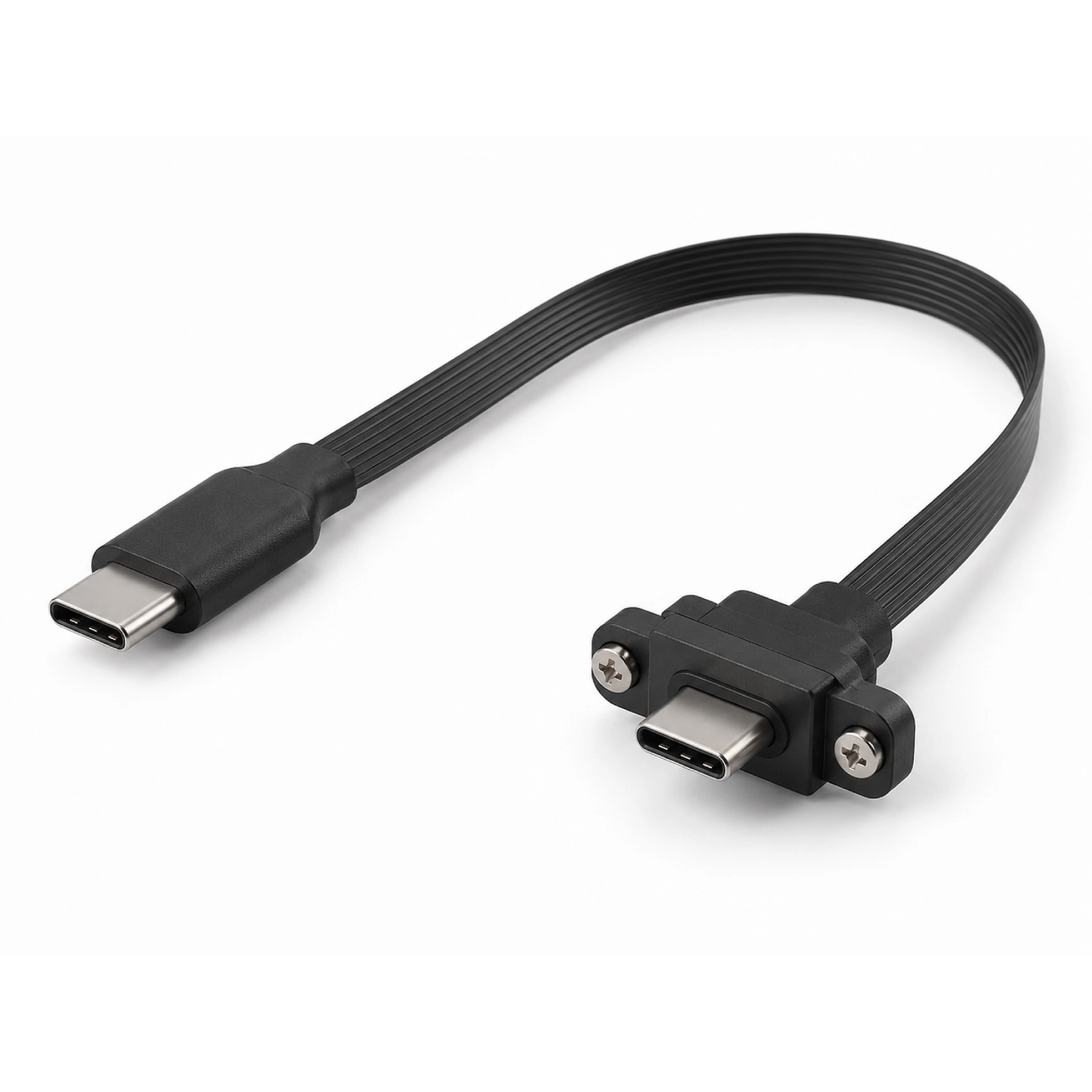

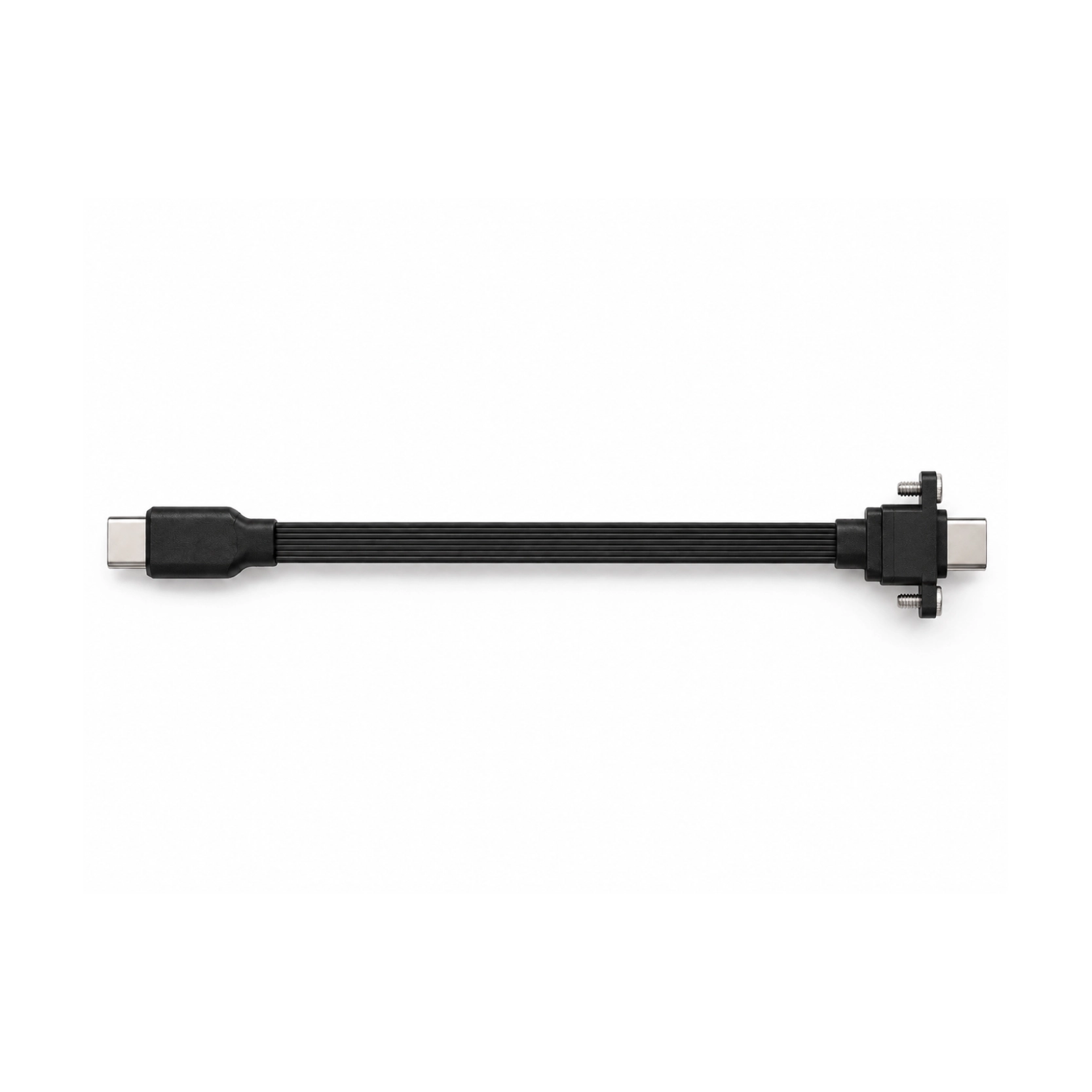

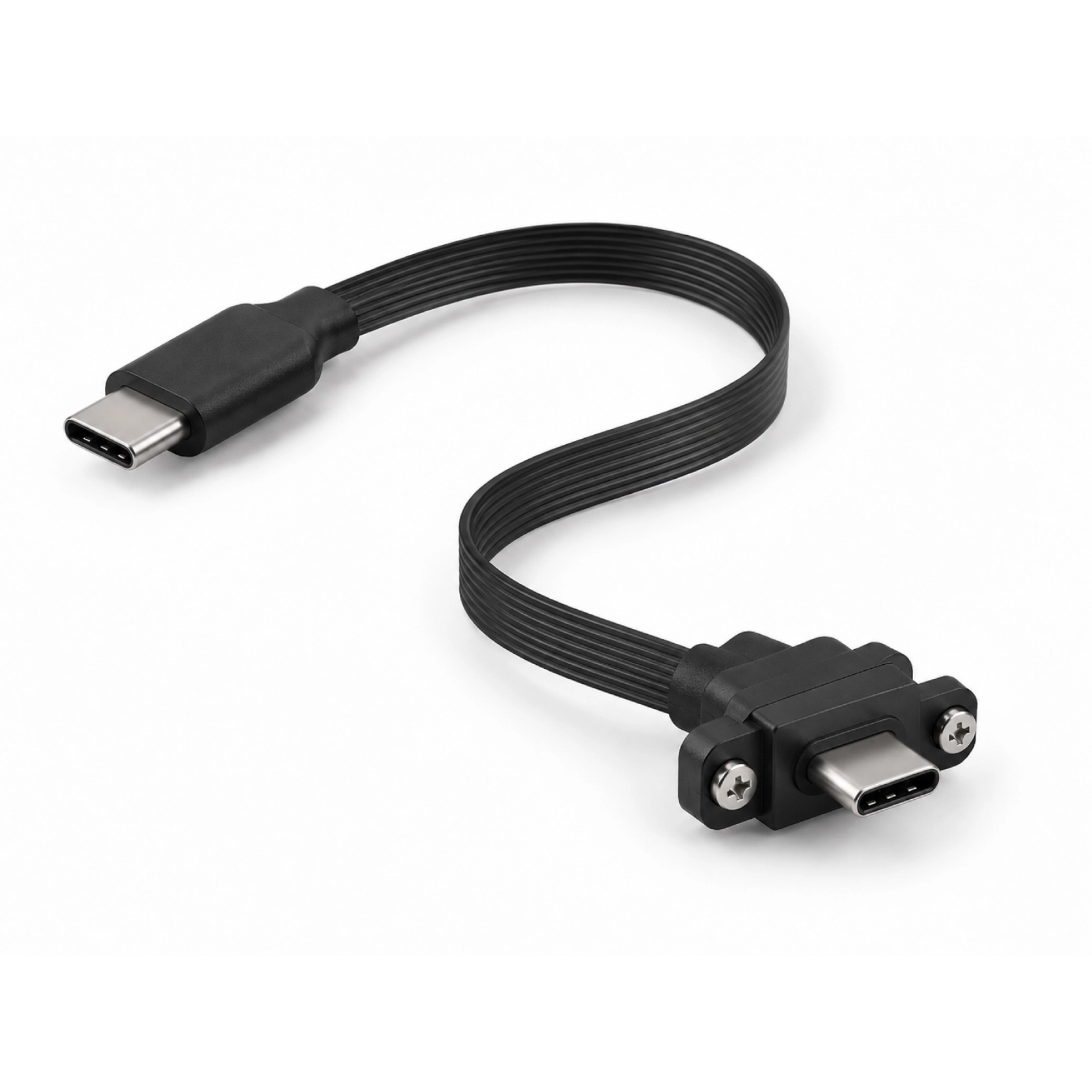

USB-C FPC-kabel met schroefvergrendeling

USB-C FPC-kabel met schroefvergrendeling

Goochain produceert USB-C FPC-kabels met schroefsluiting voor apparatuur die mechanische retentie bij de USB-C-verbinding vereist. De vergrendelingshardware bevestigt de connector aan een compatibele bijpassende interface, terwijl de platte, flexibele printplaat de beschikbare kabelroute binnen of langs de behuizing volgt.

Vergrendeling kan aan één uiteinde of aan beide uiteinden worden gespecificeerd. De connectoropstelling, de schroefgeometrie en de FPC-omtrek zijn ontwikkeld rond de ontvangstapparatuur. Dongguan Goochain Technology Co., Ltd. levert deze op maat gemaakte OEM-assemblages vanuit Dongguan, China, met mechanische en elektrische vereisten die zijn gedefinieerd voor de geselecteerde configuratie.

Productspecificaties

Mechanische retentie bij de passende verbinding

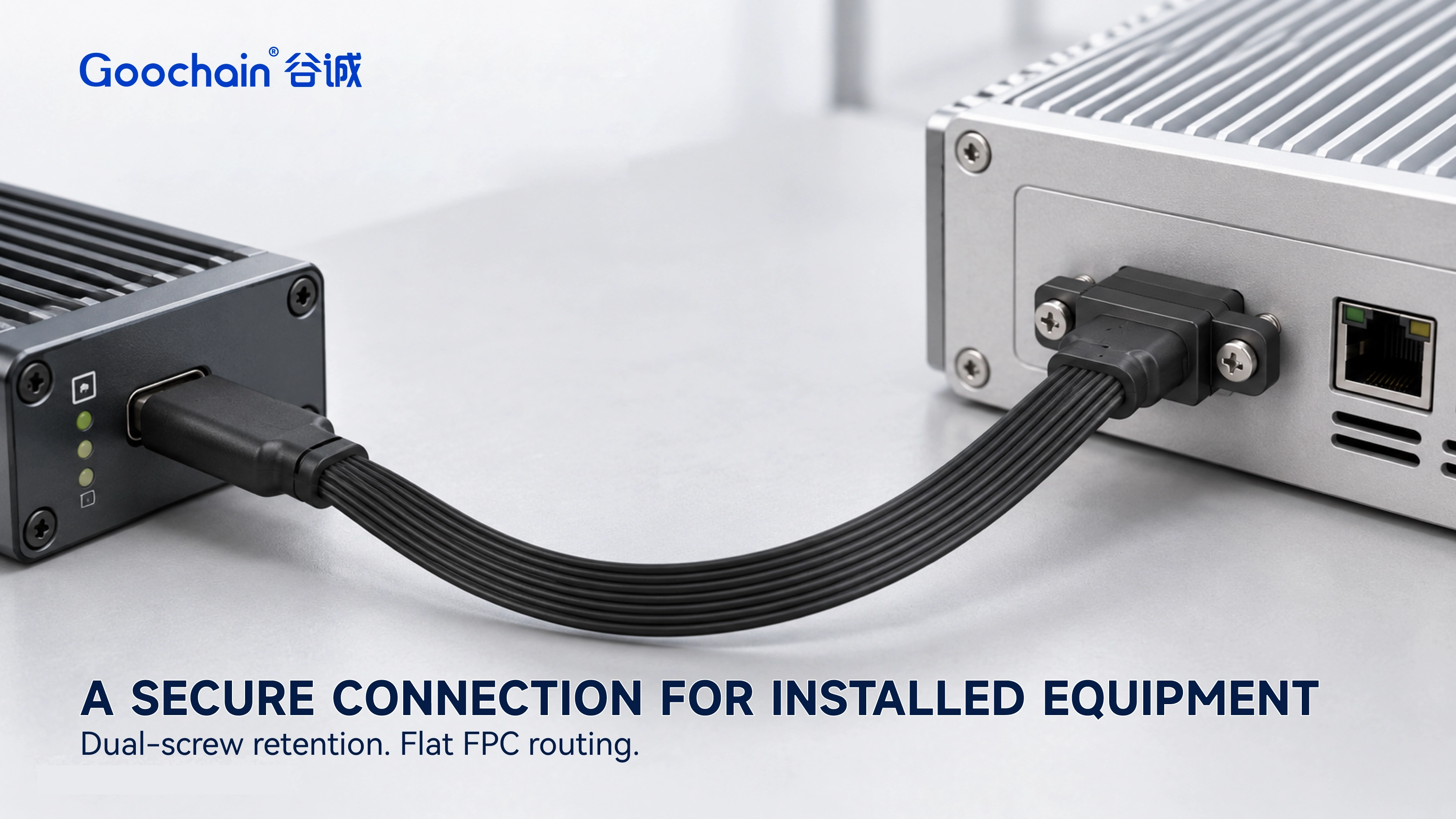

Bij industriële besturingen, inspectieapparatuur en geïnstalleerde systemen kunnen kabels worden gehanteerd tijdens montage of onderhoud. Een schroefvergrendeling voegt een gedefinieerde mechanische bevestiging toe waarbij de connector op zijn plaats moet blijven. De ontvangstapparatuur moet voorzien zijn van passende bevestigingspunten; alleen de USB-C-opening is niet voldoende.

Dit verschilt van het bevestigen van een stopcontact aan een behuizing. A USB-C FPC-kabel voor paneelmontage bevestigt de houder aan het paneel. Schroefvergrendeling houdt de bijpassende plug op zijn compatibele interface. De twee functies moeten afzonderlijk op de uitrustingstekening worden aangegeven.

Pas de vergrendelingsgeometrie en montagetoegang aan

Draadspecificatie, schroefafstand en ingrijplengte moeten overeenkomen met de ontvangende hardware. Controleer deze afmetingen samen met de positie van de connector, zodat de plug correct kan worden geplaatst en de vergrendelingsonderdelen op één lijn liggen zonder de montage te forceren.

Zorg ervoor dat er ruimte is om de schroefkoppen te bereiken met het daarvoor bestemde gereedschap. Een beugel, afdekking of aangrenzende connector kan ruimte laten voor de kabel, maar het vastdraaien of verwijderen ervan belemmeren. Voor- en zijaanzichten van de geïnstalleerde interface helpen bij het bevestigen van de toegang voordat de vergrendelingsbehuizing wordt geselecteerd.

Steun de FPC langs de geïnstalleerde route

De vergrendelingshardware zet de connector vast, terwijl het lint nog steeds een geschikte route en ondersteuning nodig heeft. Definieer de bruikbare ruimte, obstakels en kabelbeperkingen, zodat de lasten zich niet concentreren op de overgang tussen de FPC en de connectorbehuizing.

De voltooide lengte moet het geïnstalleerde pad volgen en niet alleen de rechte lijnafstand tussen poorten. Neem covers en nabijgelegen componenten mee in de lay-outbeoordeling. Als de kabel tijdens gebruik beweegt, beschrijf deze beweging dan afzonderlijk van de flexibiliteit die nodig is om de kabel te installeren.

Specificeer elektrische functies afzonderlijk van het slot

Mechanische retentie bepaalt niet de datasnelheid, het laadvermogen of de videomogelijkheden. Definieer deze functies voor de geselecteerde kabel en aangesloten apparatuur, inclusief eventuele extra kabels of interfaces die deel uitmaken van de verbinding.

Op dezelfde manier levert een ontwerp met schroefvergrendeling op zichzelf geen trillings- of trektestclassificatie op. Elke vereiste claim vereist een overeengekomen testmethode en acceptatiecriteria voor het voltooide samenstel in de beoogde montageopstelling.

Voor de bredere relatie tussen connectorselectie, beschikbare routeringsruimte en vereiste functies, lees USB-C FPC-kabelselectie voor OEM-apparatuur .

Aangepaste vergrendeling van USB-C FPC-kabelproductie

Als fabrikant van vergrendelende USB-C-kabels en OEM-leverancier coördineert Goochain de connectorselectie, het ontwerp van de vergrendelende behuizing, FPC-geometrie en kabelbeperking. Onze fabriek ondersteunt monsterontwikkeling, assemblage en inspectieplanning rond de goedgekeurde productspecificaties.

De tekening van de passende interface biedt de referentie voor de pasvorm van de connector en de vergrendelingsafmetingen. Monsters kunnen vervolgens worden geëvalueerd met de daadwerkelijke apparatuur, afdekkingen en kabelsteunen. Overeengekomen inspectiepunten koppelen het geaccepteerde monster aan de tijdens de productie gecontroleerde afmetingen en elektrische functies.

Veelgestelde vragen

Passen de borgschroeven op elke USB-C-poort?

Nee. De apparatuur heeft bijpassende bevestigingspunten met schroefdraad en compatibele connectorruimte nodig. Een standaard USB-C-opening alleen biedt geen schroefvergrendelingsinterface.

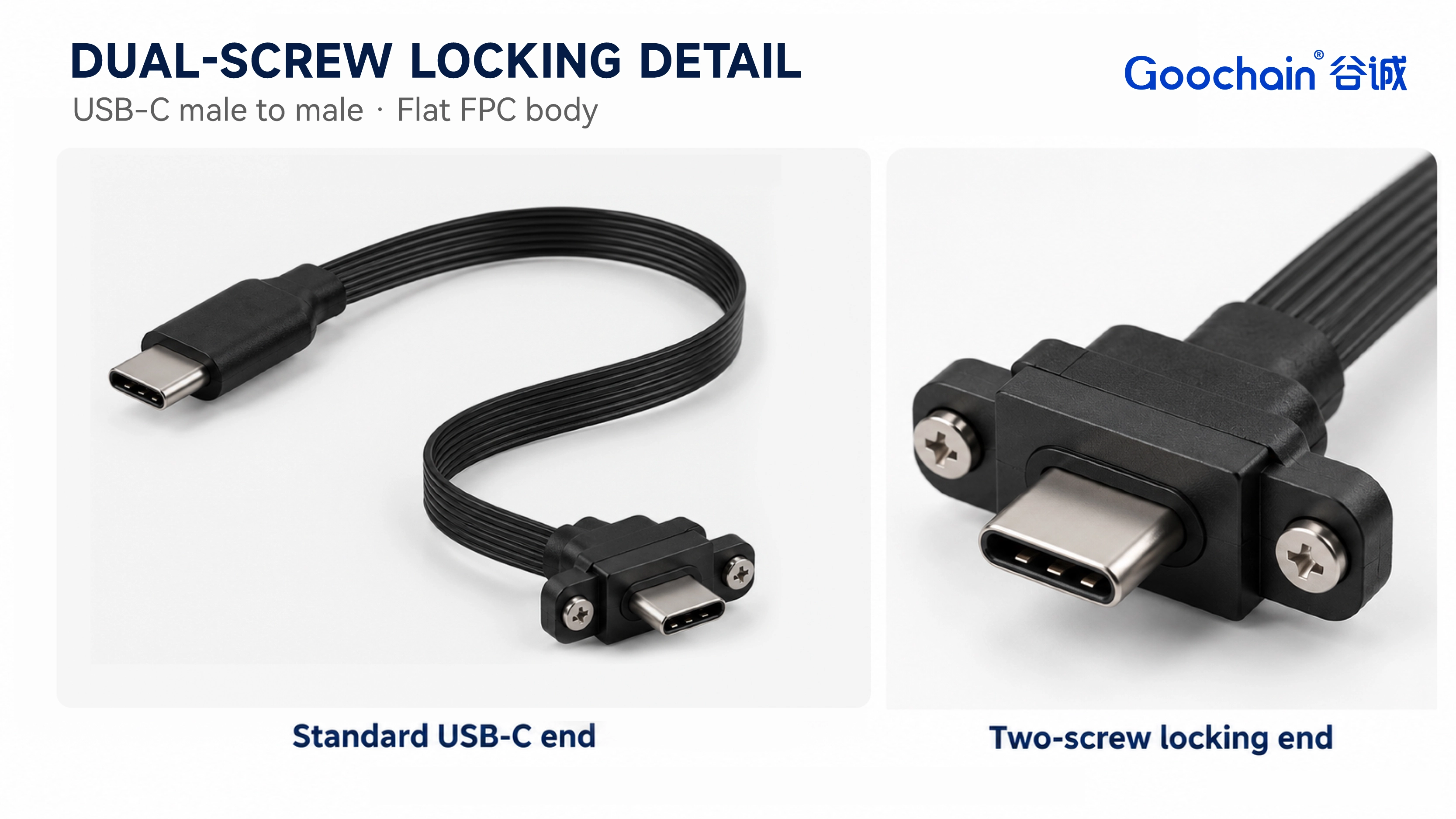

Kan het ene uiteinde vergrendelen terwijl het andere standaard blijft?

Ja. Goochain kan retentie aan één uiteinde of aan beide uiteinden configureren. Het tegenovergestelde connectortype, geslacht en oriëntatie zijn gespecificeerd voor de geselecteerde samenstelling.

Bestaat er één universele USB-C-vergrendelingsgeometrie?

Nee. Identificeer de vereiste vergrendelingsinterface of zorg voor een maattekening. Schroefpositie, draadspecificatie en ingrijplengte moeten op de uitrusting afgestemd zijn.

Is dit hetzelfde als een op een paneel gemonteerde USB-C-extensie?

Nee. Bij paneelmontage wordt een houder aan de behuizing bevestigd. Schroefvergrendeling houdt de bijpassende plug op een compatibele interface. Een inbouwdoos zorgt niet automatisch voor een vergrendelende aansluiting voor de stekker.

Garandeert schroefvergrendeling trillingsbestendigheid?

Een trillingsklasse vereist een overeengekomen testmethode en acceptatiecriteria voor de volledige montage en installatie. De aanwezigheid van schroeven alleen is geen testresultaat.

Ondersteunt deze kabel automatisch 40Gbps of 240W?

Nee. De vergrendelingsgeometrie definieert de elektrische capaciteit niet. Datasnelheid, vermogen en eventuele videofunctie moeten voor de geselecteerde kabel en aangesloten apparatuur worden gespecificeerd en geëvalueerd.
