24V POWEREDUSB - USB-B および 3 ピン プリンタ電源 Y ケーブル

24V 電源 USB - USB-B および 3 ピン プリンタ電源ケーブル

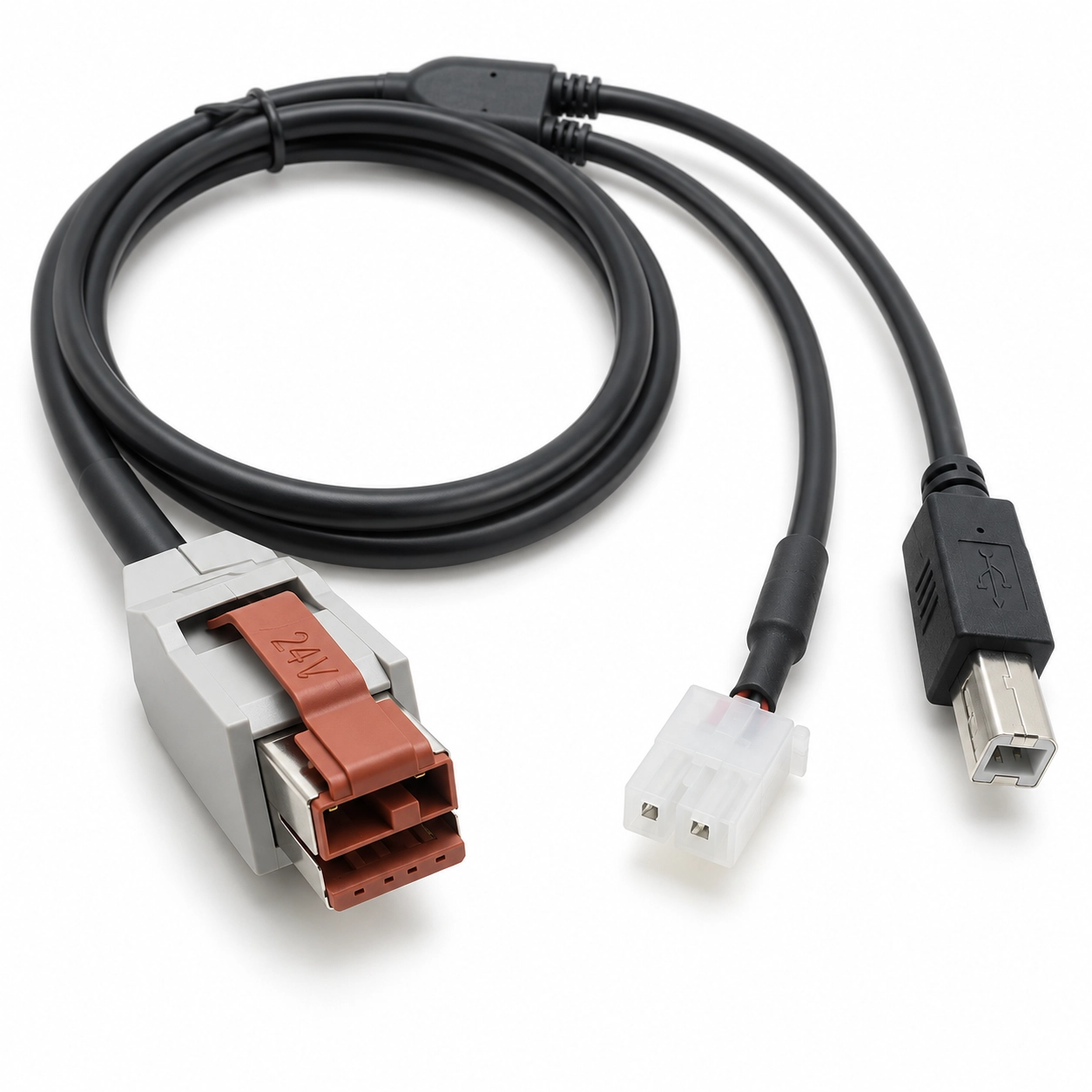

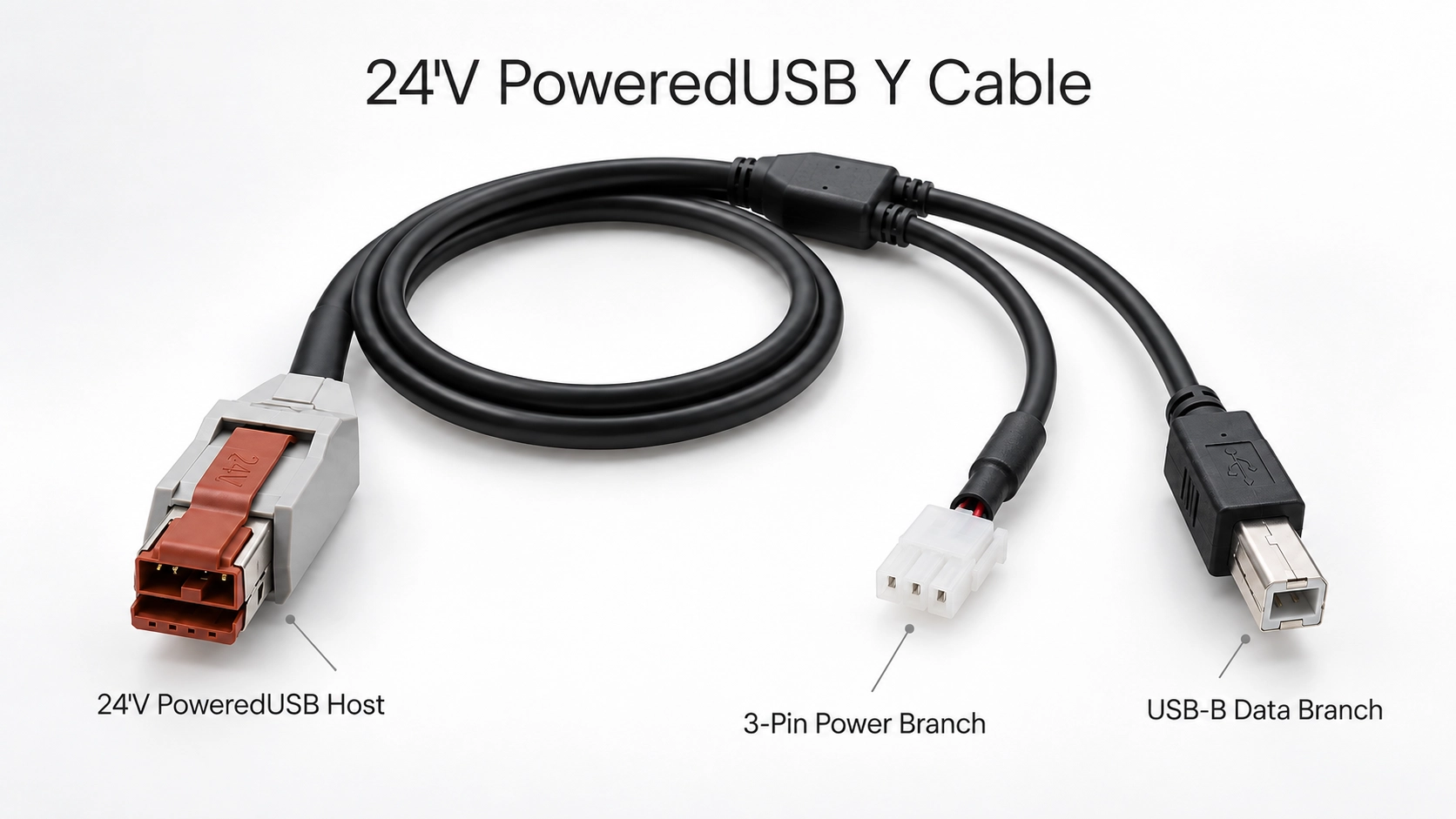

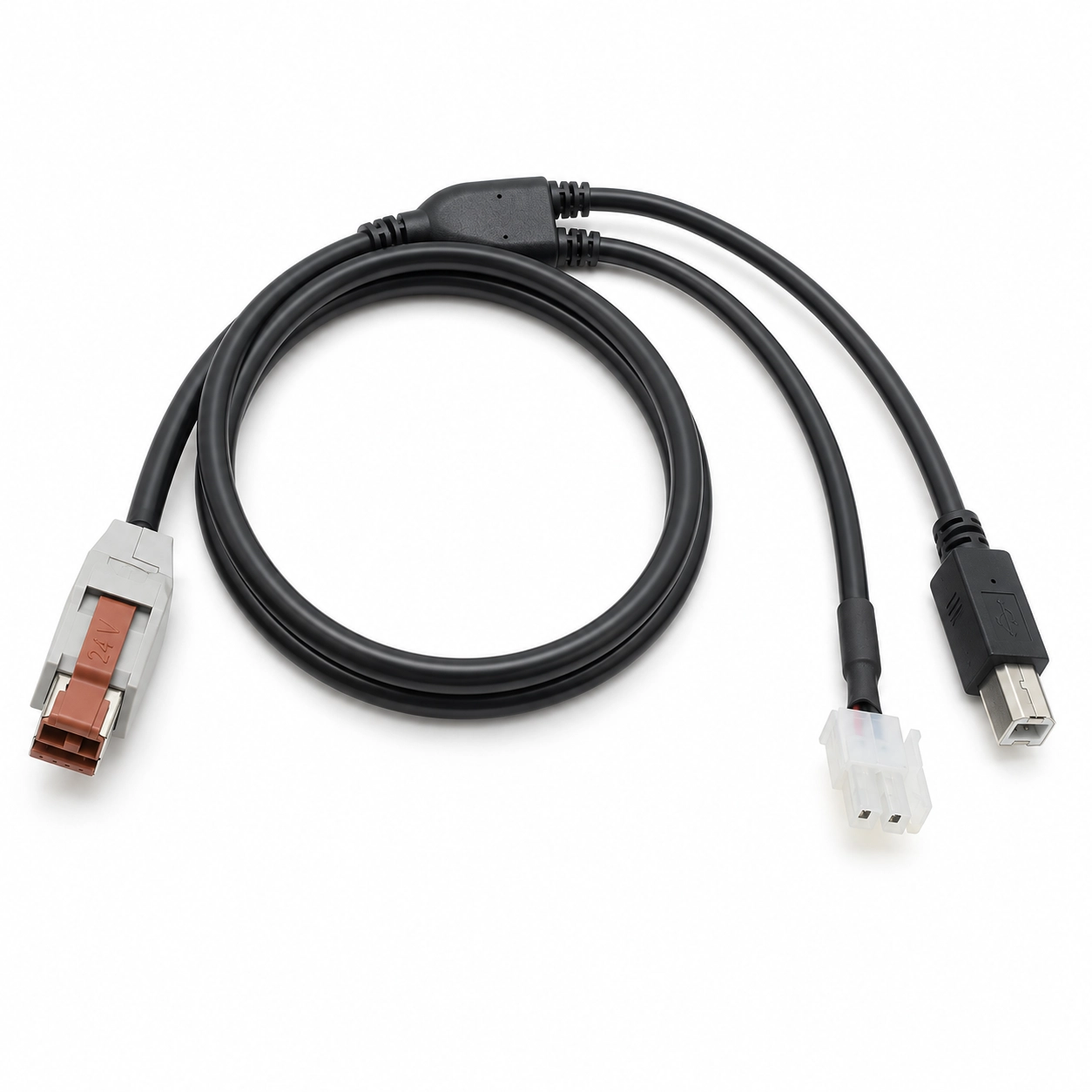

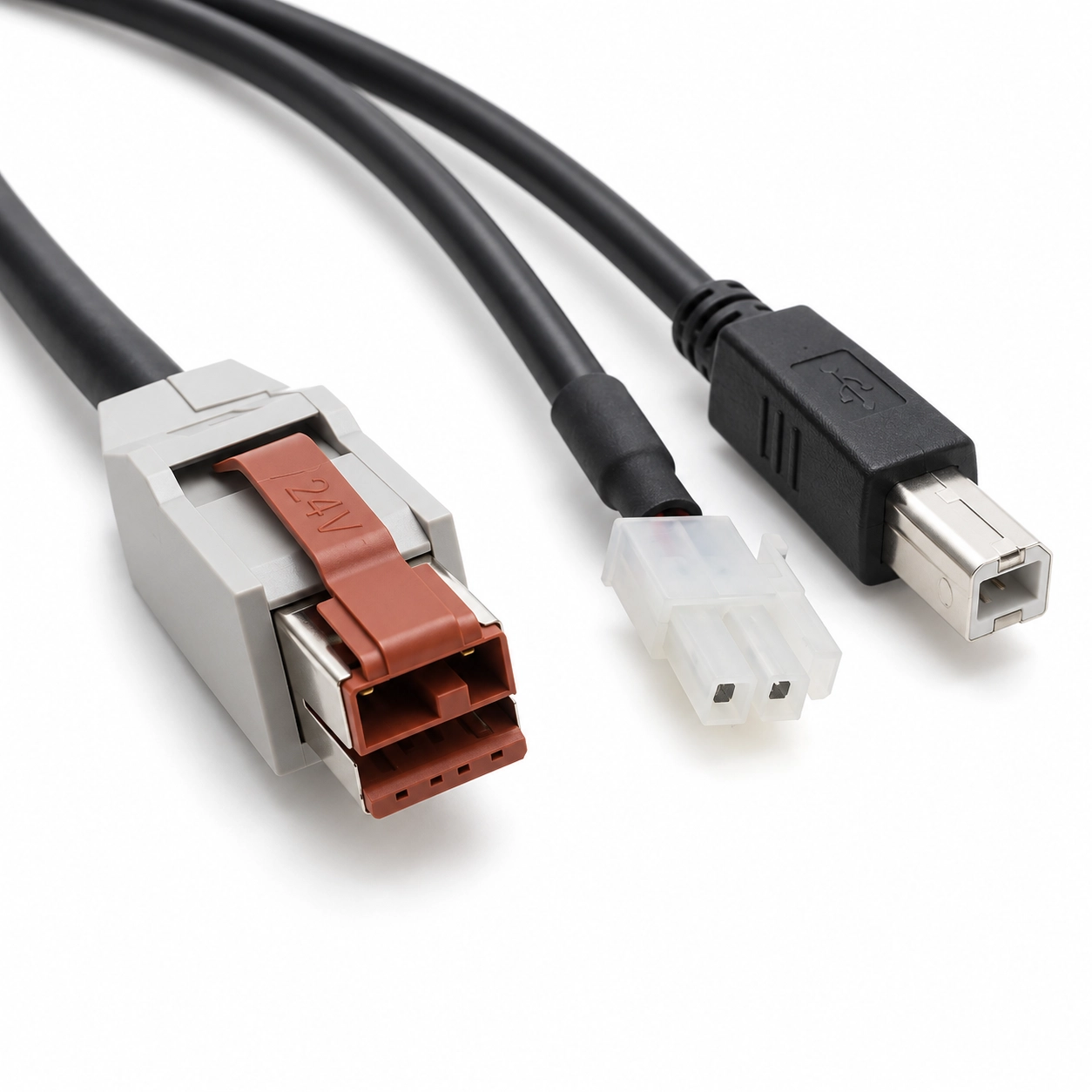

この 24V PoweredUSB Y ケーブルは、USB 通信と 24V 電源が 2 つの別々のソケットを介してデバイスに入力されるプリンタおよび POS 機器のレイアウト向けに設計されています。 24V キー付き PoweredUSB コネクタはホスト側にリンクし、プリンタ側は USB Type-B オス分岐と別の 3 ピン電源分岐に分かれています。

このケーブルの重要な部分は単なるY字型ではありません。分割の位置、各分岐の自由長、および正確な 3 ピン コネクタはすべて、機器の背面パネルのレイアウトと一致する必要があります。これらの寸法が正しく定義されている場合、一方の枝が他方の枝に引っ張られることなく、両方のコネクタを差し込んだり取り外したりすることができます。

Goochain は、この構成をその一部として開発しています。 カスタム PoweredUSB ケーブル ソリューション POS端末、プリンター、業務用機器などに。コネクタのマッチング、分岐の長さ、成形接合部、およびケーブルの出口は、生産前に顧客の図面または機器サンプルと照らし合わせてレビューできます。

1 本のホスト ケーブル、2 つのプリンタ接続

一部のプリンタの設置では、USB 通信用に 1 つのソケットを使用し、外部電源用に別のソケットを使用します。このレイアウトでは、単一の組み合わせのデバイス側コネクタは適切ではありません。ケーブルは両方のインターフェイスに独立して到達する必要があります。

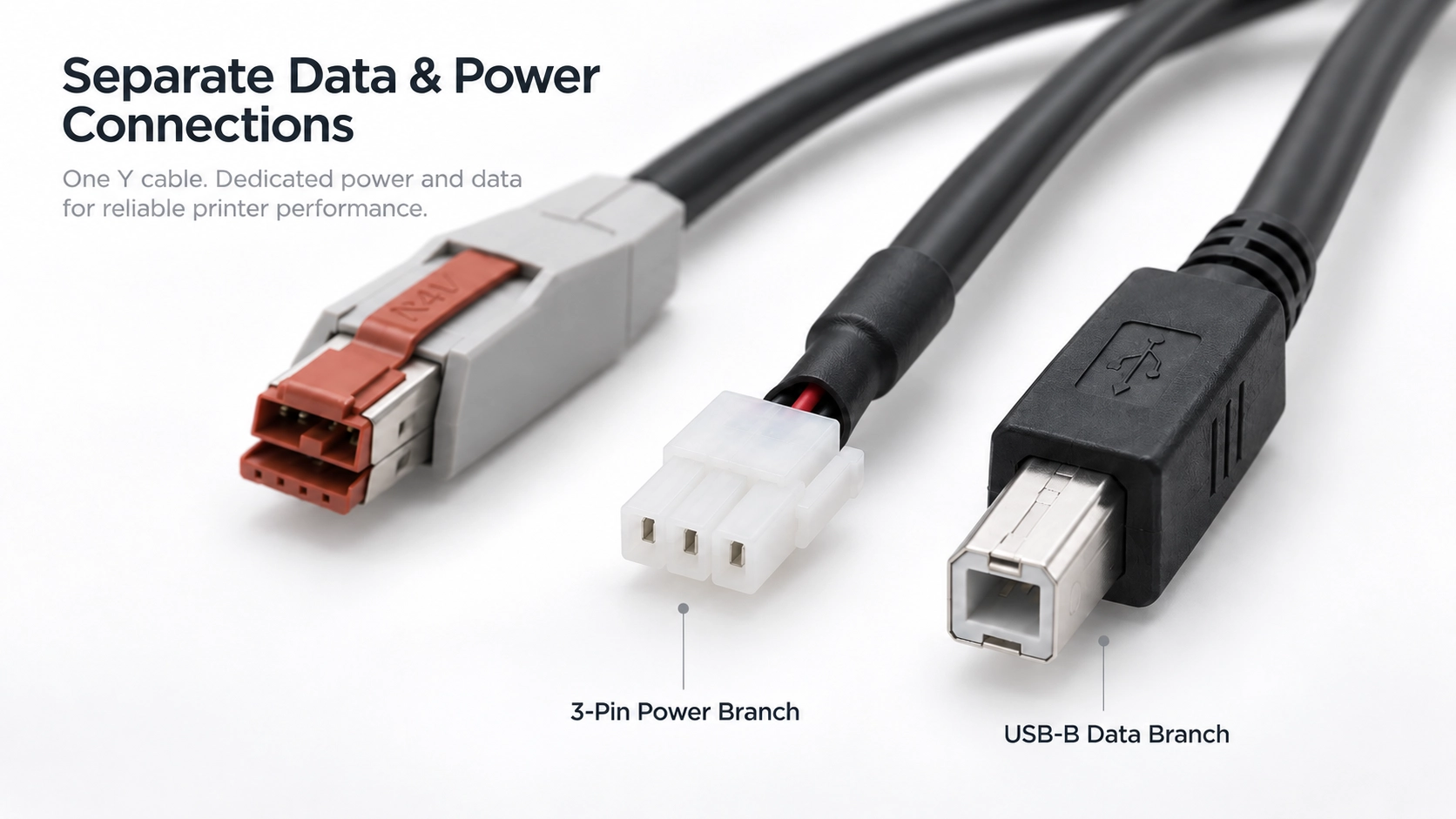

この PU07 構成では、成形接合部の後にこれらの機能が分離されています。 USB-B 分岐はプリンタの USB インターフェイスに接続し、3 ピン分岐は指定された 24V 電源を対応する電源ソケットに供給します。

これにより、ホスト側は単一の PoweredUSB 接続を維持し、プリンタ側は機器の実際のソケット レイアウトに従います。

一般的な構成

注: 正確な 3 ピン コネクタ、極性、ピン割り当て、ケーブル構造、分岐寸法は、承認された機器の図面または嵌合サンプルによって定義されます。

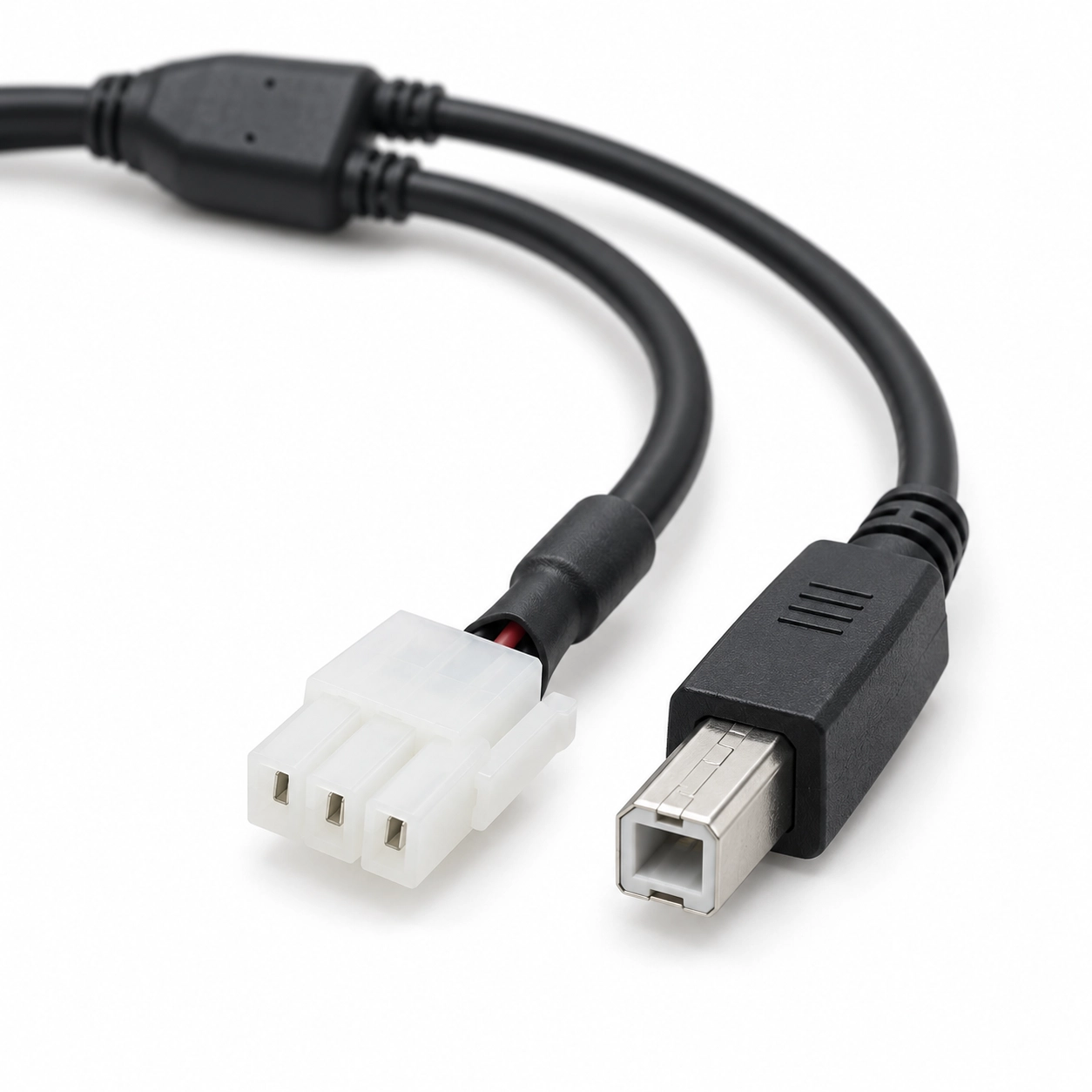

個別のプリンタソケットを接続する

USB-B 分岐は USB 接続を提供し、電源分岐は指定された 24 V 電源をプリンタの別の電源入力にルーティングします。これら 2 つのソケットは隣り合っていない可能性があるため、分岐レイアウトは一般的な Y ケーブルの寸法ではなく、実際の背面パネルに基づいて設計する必要があります。

成形された分割部分は、プリンタの近くに配置することも、メイン ケーブルに沿ってさらに後方に配置することもできます。重要なのは、分割後に各コネクタがソケットに自然に到達できるように十分な自由長を残すことです。

サービスへのアクセスも考慮する必要があります。設置者は、2 番目の分岐を引っ張ったり、成形接合部に過度の曲げ力を加えたりすることなく、USB-B または電源コネクタを取り外すことができる必要があります。

生産前に3ピン電源コネクタを確認してください

3 ピン コネクタをコンタクトの数だけで識別してはなりません。プリンタの電源コネクタが異なれば、ハウジングの形状、キーイング、接点の形状、電気的割り当ても異なりますが、3 つの位置を使用できます。

サンプルを作成する前に、部品番号、寸法図、嵌合サンプル、または機器のソケットの鮮明な写真からコネクタを確認する必要があります。配線図では極性も特定し、3 つの位置すべてが使用されているかどうかを示す必要があります。

これにより、ピン数が同じという理由だけで、異なる 3 ポジション プリンタの電源インターフェイスを交換可能として扱うことがなくなります。

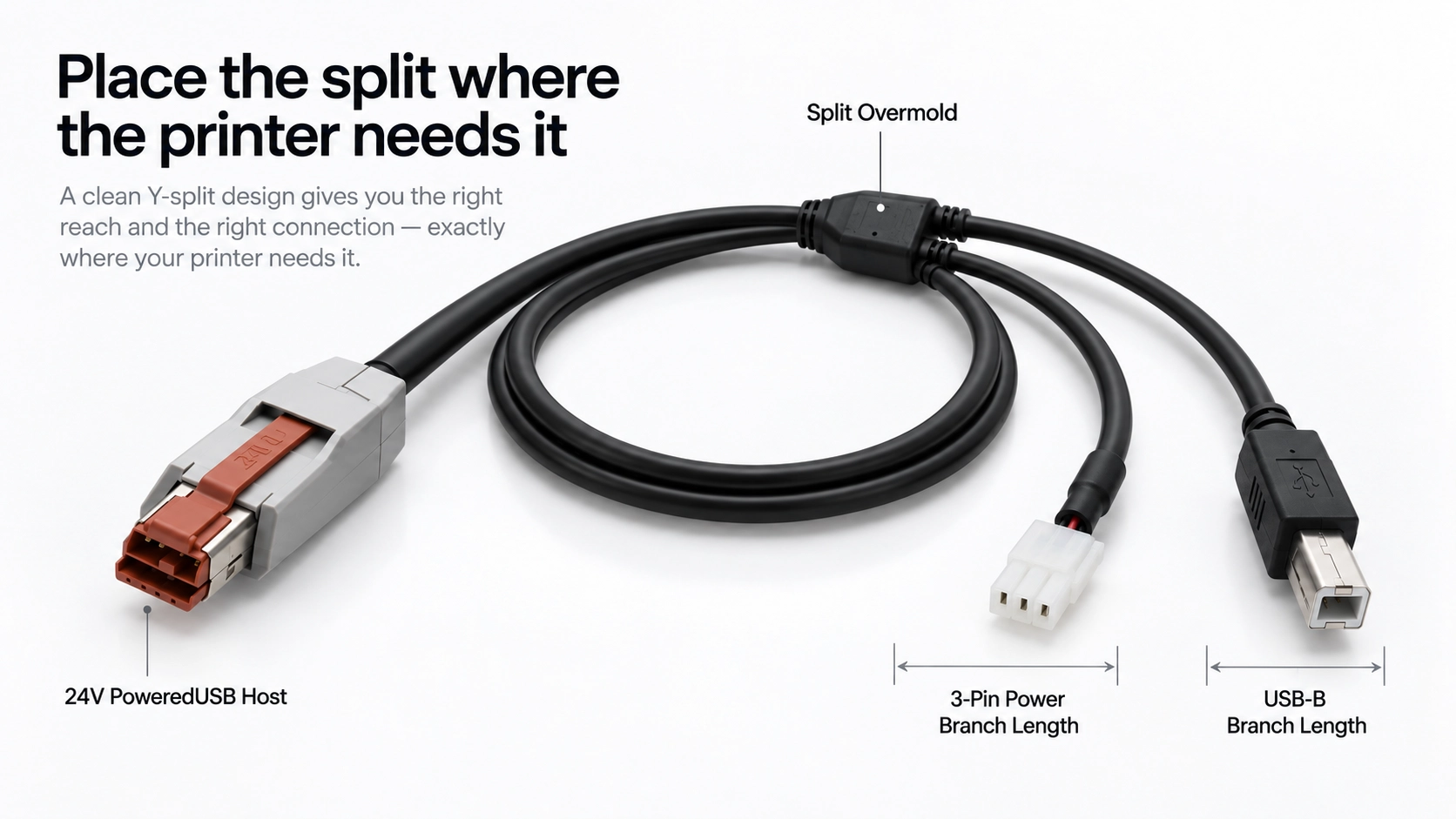

プリンターが必要とする場所に分割を配置する

Y ケーブルの場合、分割の位置は表面上の選択ではなく、工学的な寸法になります。 1 つのコネクタに近すぎると、2 番目の分岐がソケットに到達しない可能性があります。不必要に奥に配置すると、余分な分岐ケーブルが設置を整理しにくくする可能性があります。

Goochain は、成形ジャンクション上の固定基準点とは別に USB-B 分岐と 3 ピン電源分岐を定義できます。多くの場合、両方のプリンタ ソケット間の距離を示す背面パネルのスケッチがあれば、実際の最初のレイアウトを確立するのに十分です。

個別の USB ソケットと電源ソケットの代わりに 1 つのデバイス側インターフェイスを組み合わせて使用​​するプリンターの場合、 24V 電源 USB から 1x8 ピン プリンタ ケーブル は異なる接続アーキテクチャを表しており、取り付けられているプリンタ インターフェイス ボードに従って選択する必要があります。

PoweredUSB は電圧変換を意味するものではありません

このケーブルはパッシブ配線アセンブリです。承認されたピン割り当てに従って、定義された USB 接続と利用可能な 24V ホスト電源をルーティングします。

24V 出力をそれ自体で生成、調整、変換することはありません。ホスト機器は正しい電源を提供する必要があり、接続されたプリンタは対応する電源入力に合わせて設計されている必要があります。

このため、ケーブルが生産用にリリースされる前に、PoweredUSB キーイング、プリンタの電源要件、およびコネクタのピン割り当てをすべてチェックする必要があります。

背面パネルのレイアウトは一般的なケーブルの長さよりも重要です

POS プリンターは、カウンターの下、壁の近く、または他の周辺機器の横に設置されることがよくあります。したがって、ケーブルには、ソケットに到達するだけでなく、急激に曲げることなくコネクタ本体から離れるのに十分なスペースが必要です。

ケーブルを定義するときは、ホストからプリンターまでの距離、両方のデバイス側ソケットの位置、および機器の後ろの利用可能なスペースを指定します。その後、実際の設置状況に応じて、直線または斜めの出口を検討できます。

多くの場合、ケーブルの全長だけを指定するよりも、おおよその寸法が記載された単純な背面写真の方が便利です。

OEM プリンター プロジェクトのカスタム オプション

PU07 は、汎用の交換用ケーブルではなく、構成可能な PoweredUSB ケーブル ファミリとして扱われます。製造図面は、ホスト、プリンタ コネクタ、設置レイアウトを中心に作成されます。

一般的なカスタマイズ項目には次のようなものがあります。

• メインケーブルの長さ
• USB-B分岐長
• 3ピン電源分岐長
• 正確な 3 ピン コネクタ シリーズとキーイング
• 電源の極性とピンの割り当て
• ケーブル構造
• Y 分割オーバーモールドの位置と寸法
• ストレートまたは斜めのコネクタ出口
• ストレインリリーフ構造
• 支店識別ラベル
• OEM パッケージングと製品識別

実際のプリンタ周囲のケーブルを試作する

このタイプのケーブルの場合、サンプルはワークベンチ上でのみチェックするのではなく、対象のホストとプリンタを使用して評価する必要があります。 2 つの分岐が張力を加えることなくソケットに到達し、コネクタが正しく装着され、成形された接合部が周囲の機器に触れないようにする必要があります。

機械配置と配線が承認されると、承認された図面とサンプルが再生産の基準になります。グーチェーンの ケーブルの製造と品質管理 その後、プロセスは、コネクタの適合性、配線、分岐の寸法、外観、およびラベル付けについて合意されたチェックを適用できます。

よくある質問

USB-B ブランチは何をするのですか?

USB Type-B ブランチは、対応する USB-B ソケットが取り付けられた機器に USB 接続を提供します。正確な通信要件は、ホストとプリンターの仕様で確認する必要があります。

3ピン分岐は何に使用されますか?

3 ピン分岐は、承認された配線マップとコネクタ ピン割り当てに従って、指定された 24V 電源をプリンタの別個の電源入力に接続します。

すべての 3 ピン プリンタ電源コネクタは交換可能ですか?

いいえ。3 ピンの数はコネクタを定義しません。製造前に、ハウジングの形状、キーイング、嵌合寸法、およびピンの割り当てを確認する必要があります。

USB-B と電源分岐の長さを変えることはできますか?

はい。各ブランチは、分割オーバーモールド上の定義された基準点からコネクタ基準面まで独立して寸法設定できます。

Y分割位置はカスタマイズできますか?

はい。分割位置は、プリンターの USB-B と電源ソケットの間の間隔、利用可能な背面のスペース、および必要なサービス アクセスに応じて検討できます。

このケーブルは出力を 24V に調整しますか?

いいえ。このパッシブ ケーブルは、互換性のあるホストによって提供される電源をルーティングします。電圧変換または調整が必要な場合は、その機能を別個に設計された電子回路によって提供する必要があります。

このケーブルはすべての POS プリンタに適合しますか?

いいえ。互換性は、プリンタの USB インターフェイス、電源コネクタ、必要な電圧、コネクタの形状、および承認されたピン配置によって異なります。ご注文前に必ずご確認ください。

カスタム見積もりにはどのような情報が必要ですか?

プリンタのモデルまたは機器のタイプ、背面パネルの写真、3 ピン コネクタのリファレンス、ピンの割り当て、必要な USB-B および電源分岐の長さ、ケーブルの合計長、および推定注文数量を提供します。リファレンス ケーブルまたは相手コネクタのサンプルは、コネクタ シリーズが不明な場合に特に役立ちます。

Goochainは量産前にサンプルを生産できますか?

はい。試作サンプルは、生産仕様が決定する前に、コネクタの嵌合、Y 分割位置、分岐の長さ、配線、および実際の POS ホストおよびプリンタとの設置スペースを確認するために使用できます。
