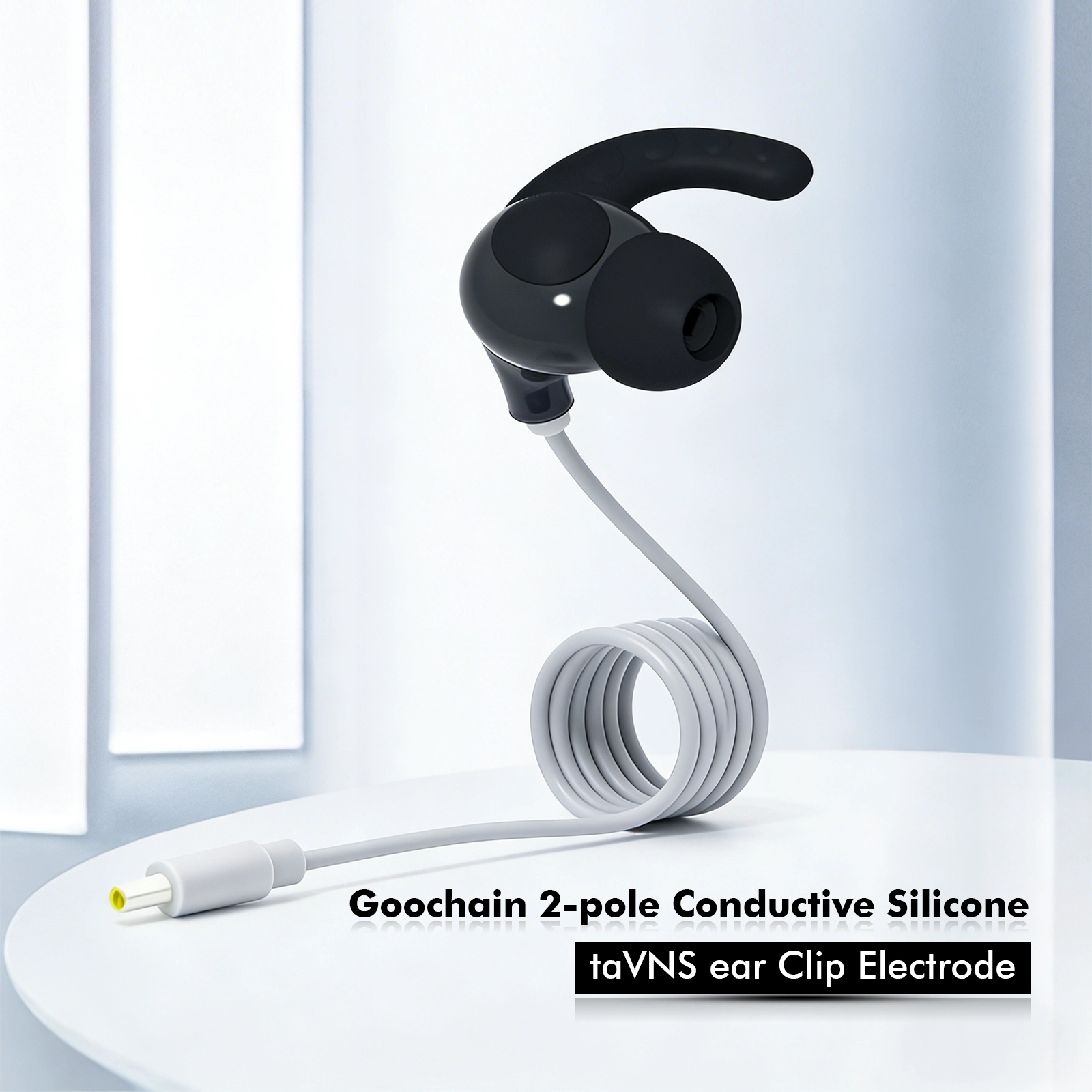

Électrode de clip d'oreille taVNS en silicone conducteur à 2 pôles

Une électrode de clip d'oreille en silicone conductrice bipolaire réutilisable développée pour Fabricants d'appareils taVNS et tvNS qui nécessitent un contact auriculaire compact, un câble intégré et un connecteur spécifique à l'appareil. Goochain peut fournir la configuration standard ou examiner les modifications apportées à la géométrie des contacts, à la longueur du câble, à la gaine du câble, au connecteur et à l'emballage pour un projet personnalisé.

Principales fonctionnalités

• Deux pôles de contact conducteurs en silicone sous forme de clip d'oreille compact.

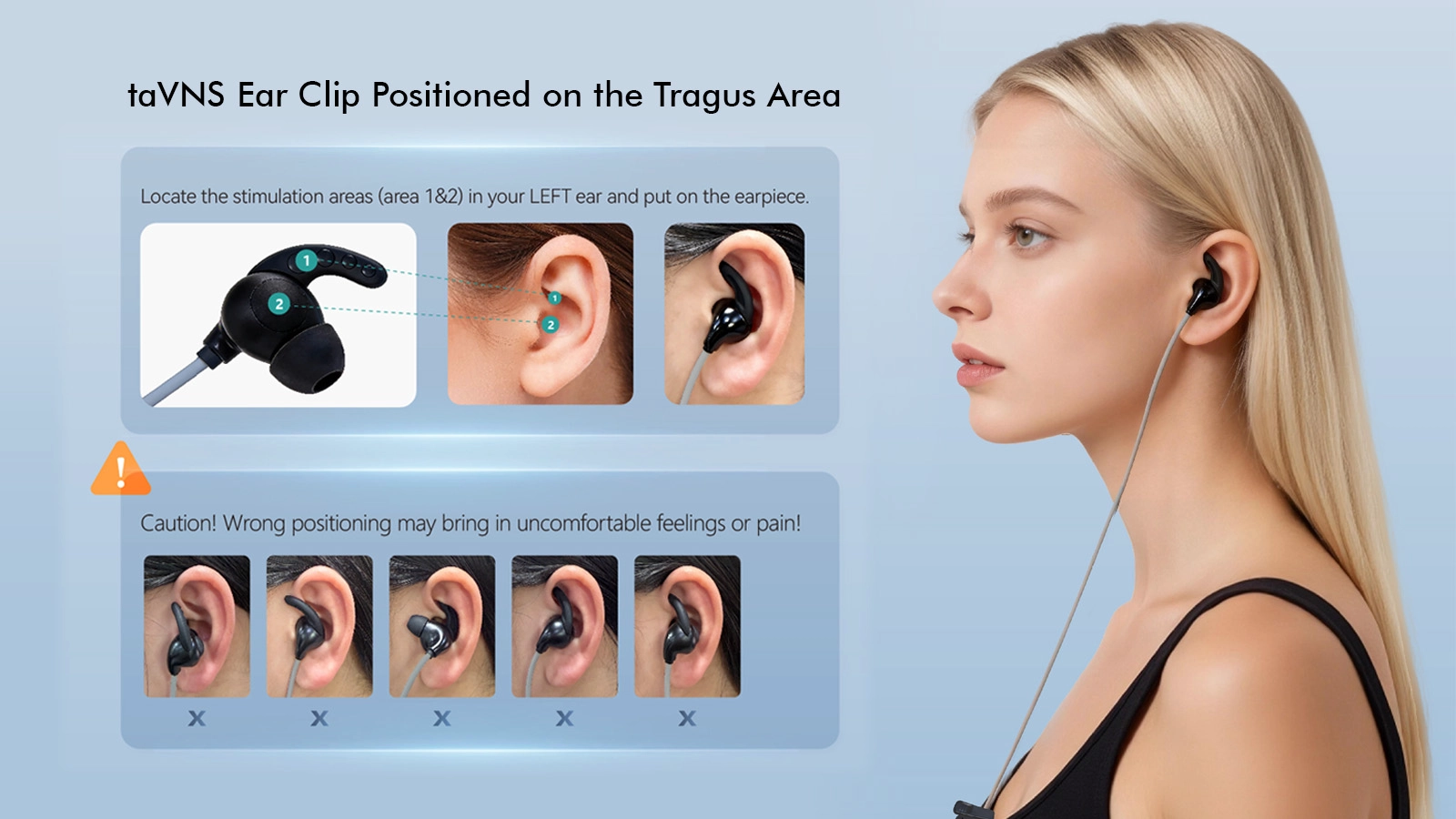

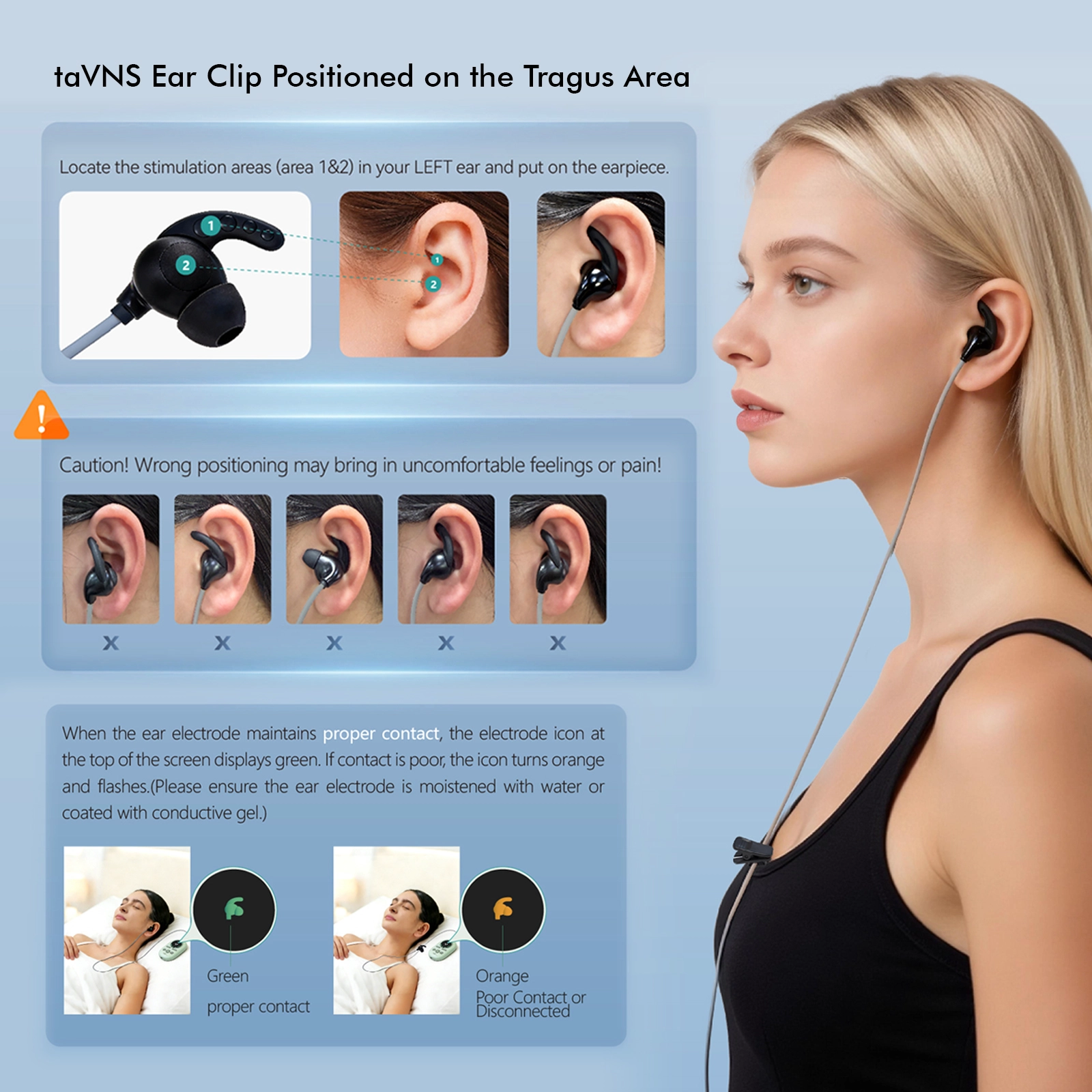

• Conçu pour les Applications de dispositifs de stimulation de la zone auriculaire/tragus.

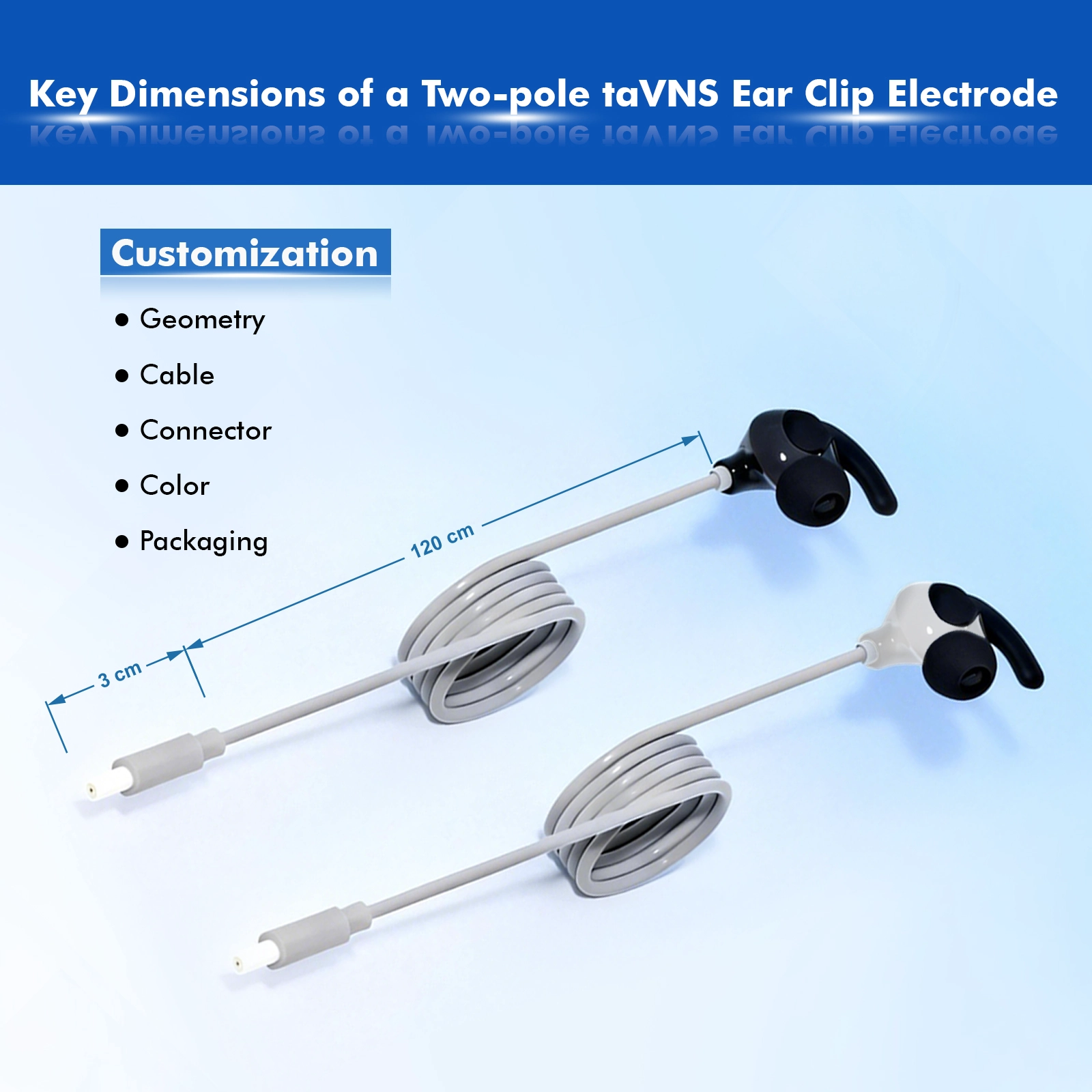

• Configuration typique de câble de 1,2 m, avec options de longueur spécifiques au projet.
• Option connecteur de sécurité 2,35 mm ; d'autres formats de connecteurs peuvent être évalués.
• Personnalisation du câble, du connecteur, de la géométrie des contacts, de la couleur et de l’emballage sous réserve d’un examen technique.
• Modèle communautaire enregistré dans l’UE n° 015144558-001 pour la configuration appliCâble.

Spécification typique

Des détails de conception qui comptent

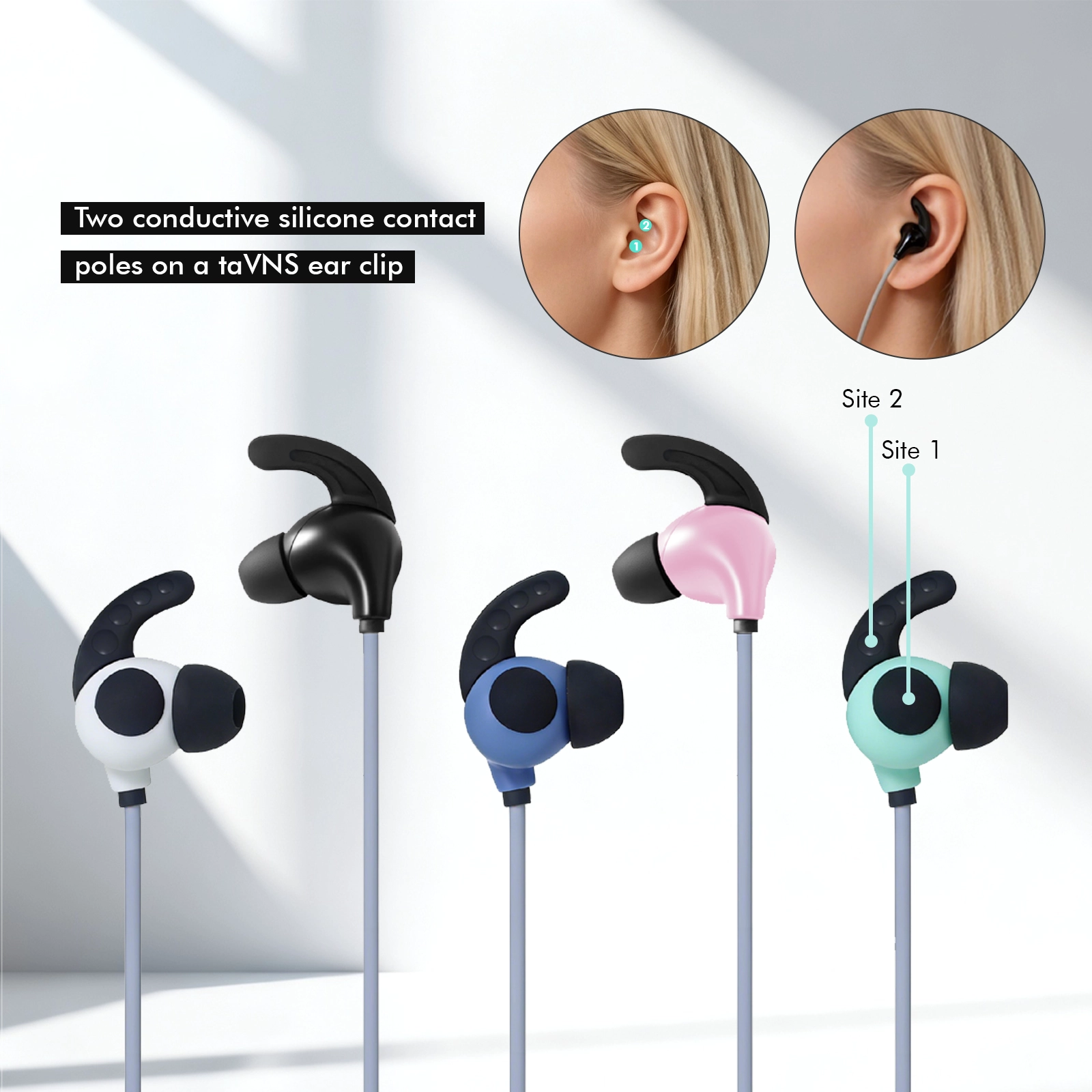

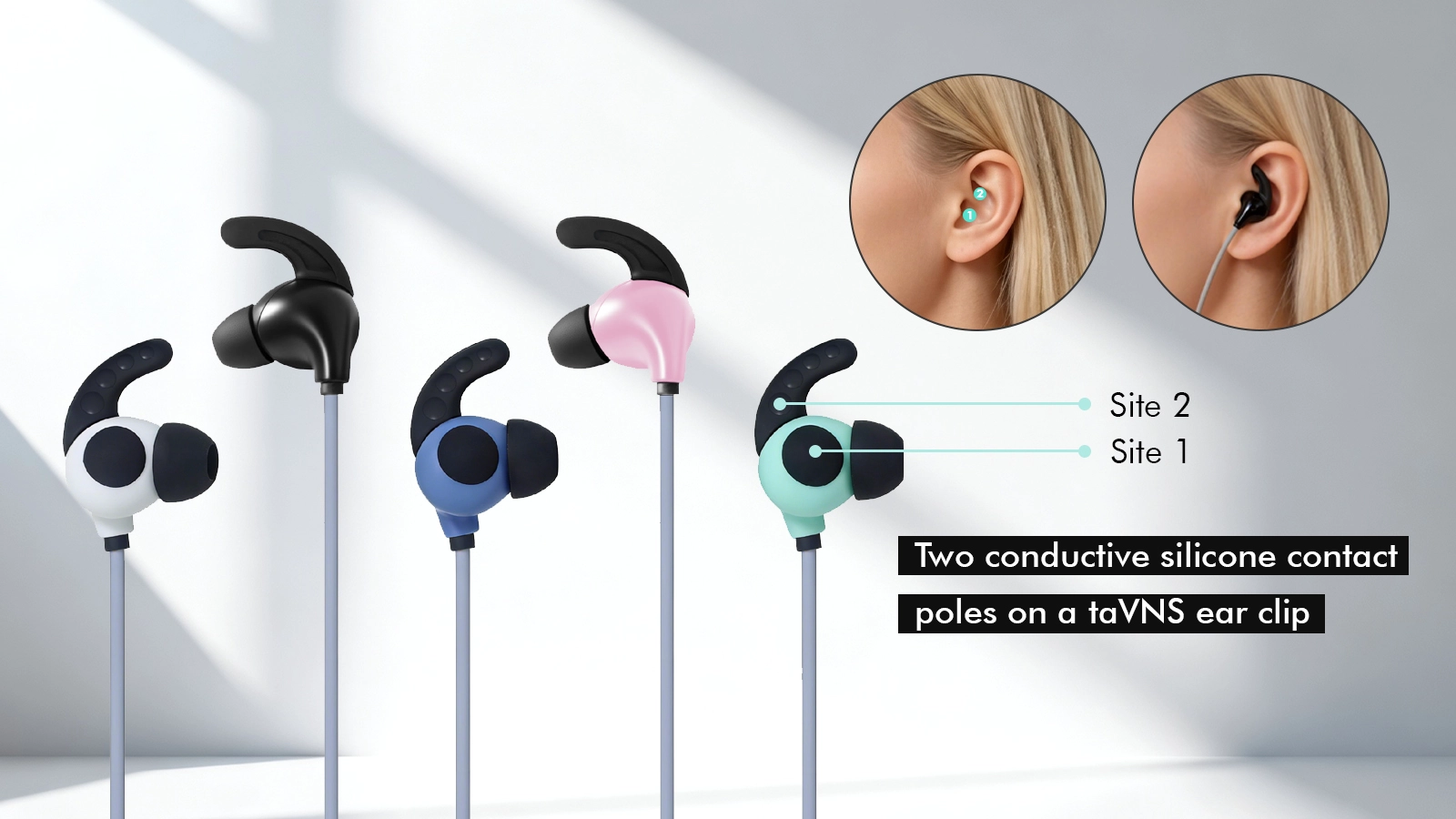

Disposition des contacts bipolaires

L'agencement de contact bipolaire place deux surfaces de contact conductrices en silicone dans la structure du clip d'oreille. L'espacement des contacts, la surface utilisable, la pression et l'alignement doivent être évalués en même temps que la sortie de l'appareil et la position prévue de l'oreille.

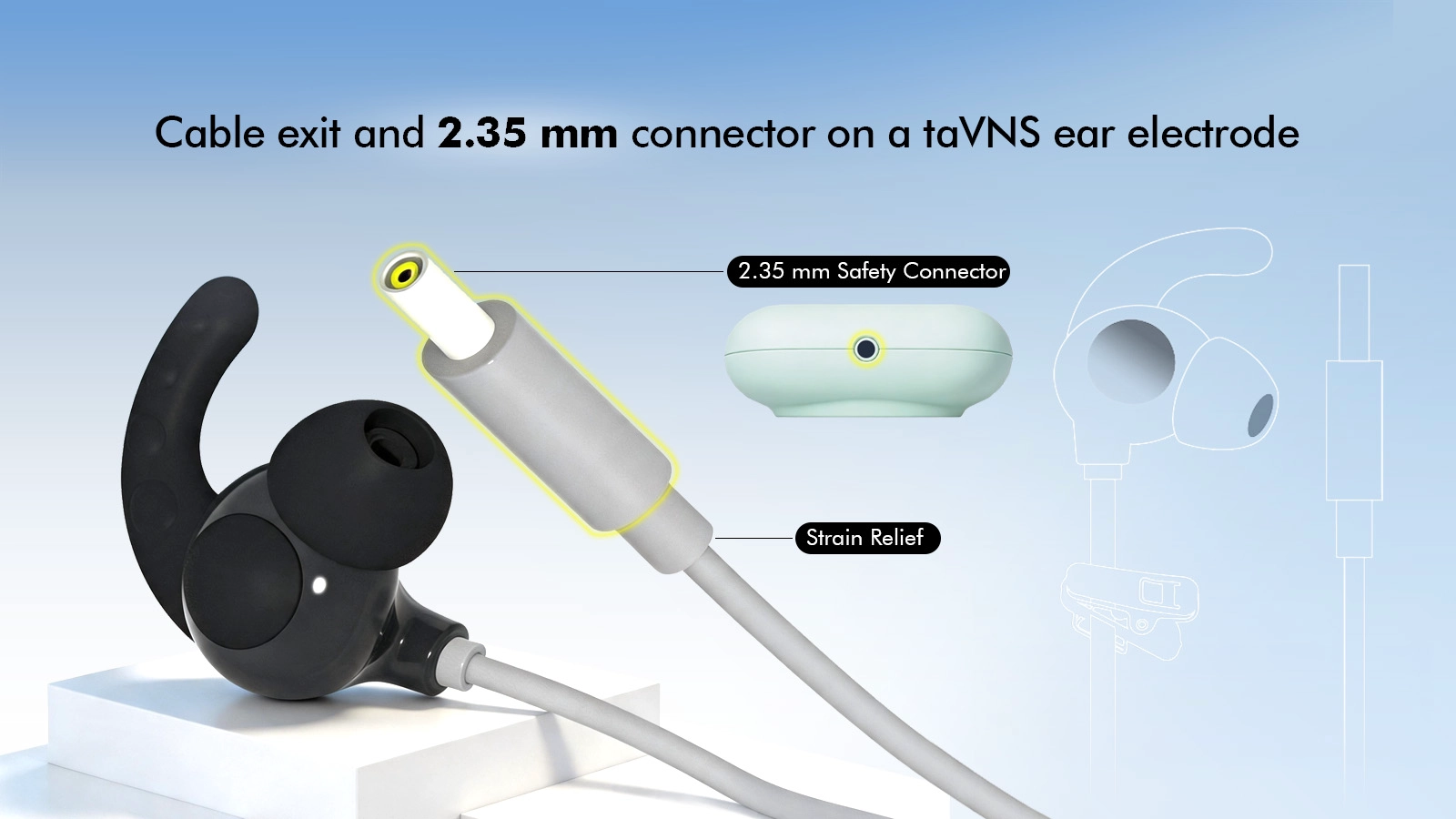

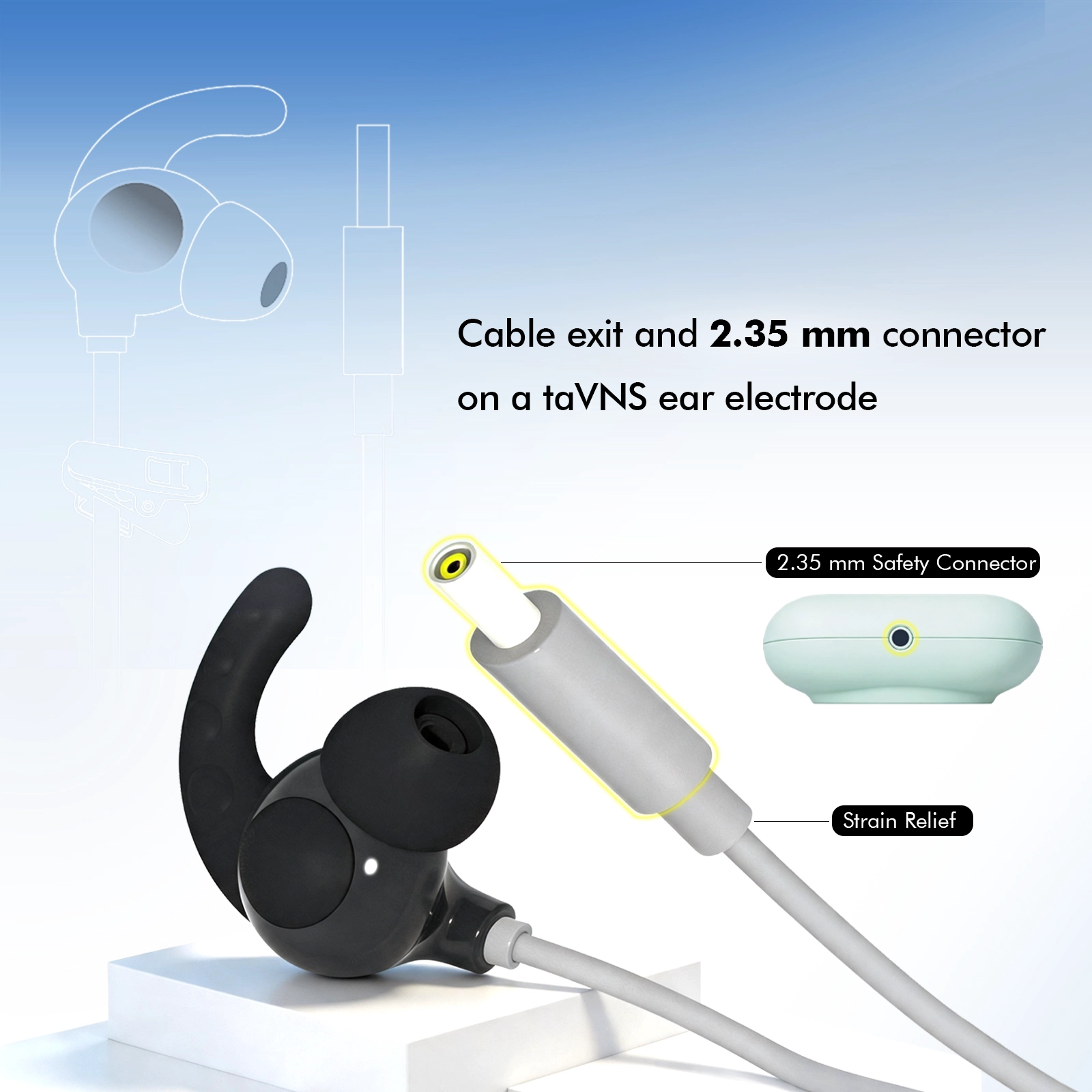

Sortie de câble et soulagement de traction

Le mouvement du câble peut appliquer un couple à une petite électrode portable. Le sens de sortie du câble, la construction du conducteur, la flexibilité de la gaine et la décharge de traction doivent donc être choisis comme un système. Goochain peut examiner la longueur du câble et les exigences de sortie autour de l'utilisation prévue et de l'itinéraire d'emballage.

Intégration du connecteur

Le connecteur doit correspondre plus que la forme visible de la prise. Le brochage, la polarité, l'affectation des conducteurs, l'insertion mécanique, la rétention et la sortie de l'appareil doivent tous être révisés. Un connecteur en forme de USB-C n’indique pas en soi le protocole USB ou la compatibilité avec un port de chargement grand public.

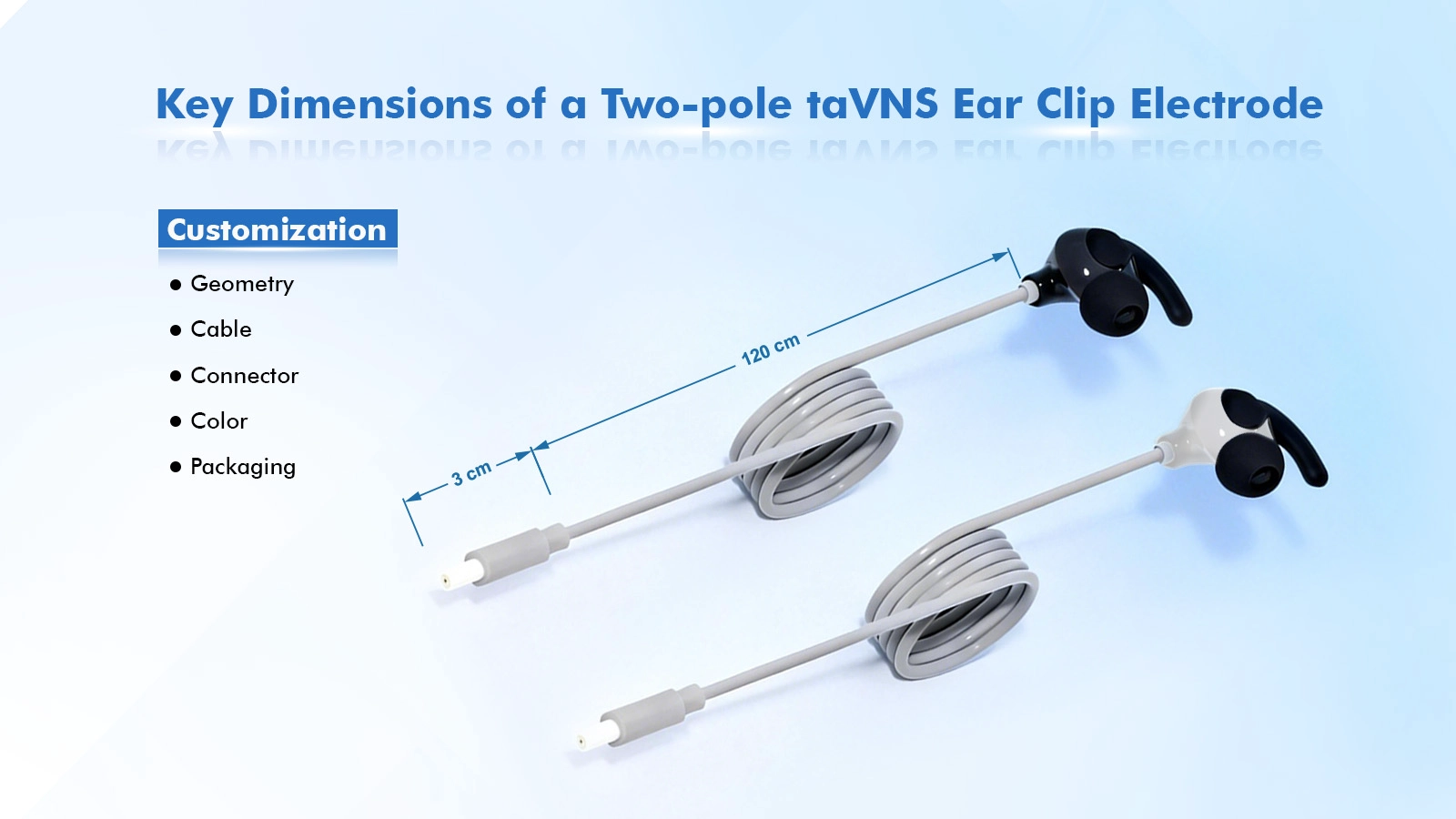

Options de personnalisation

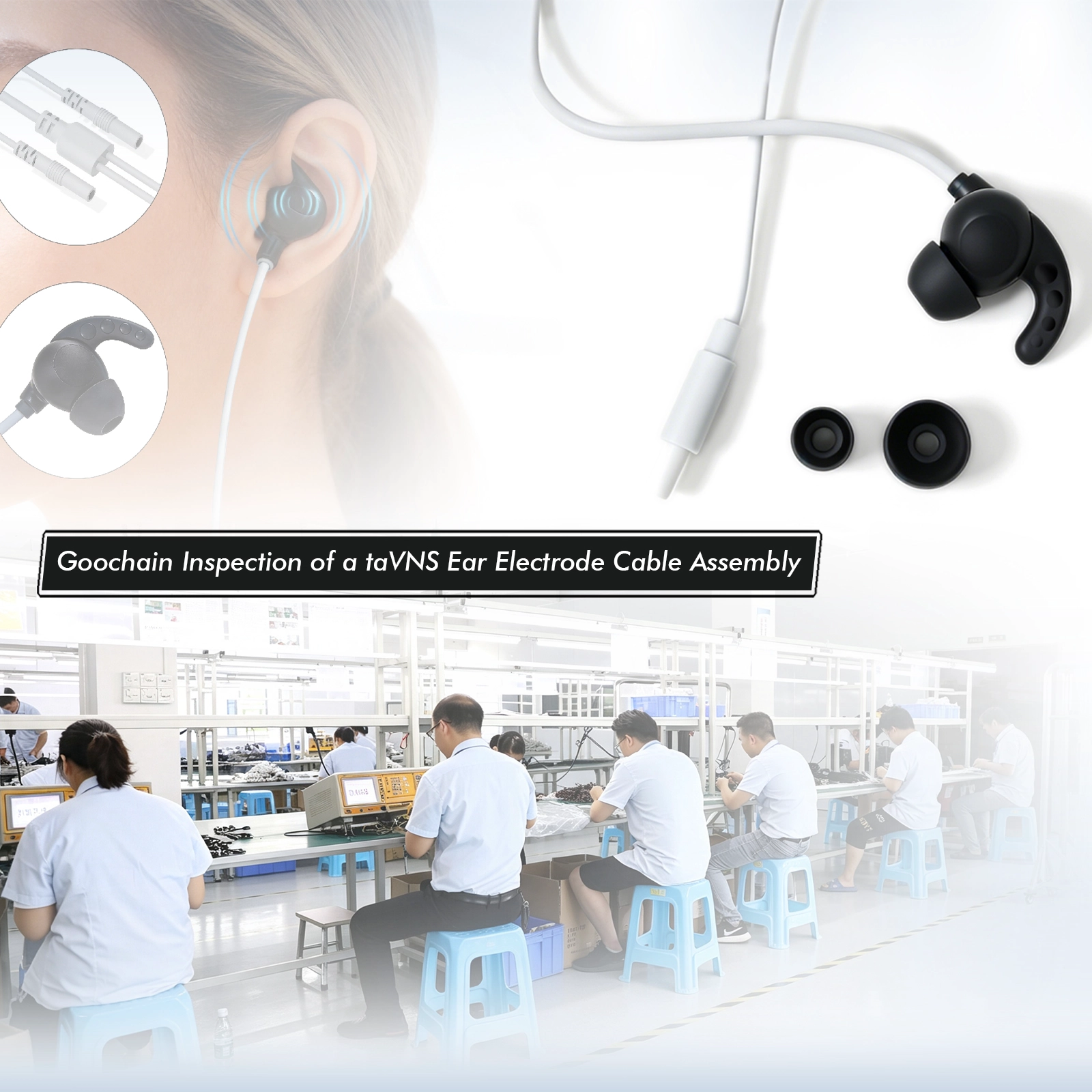

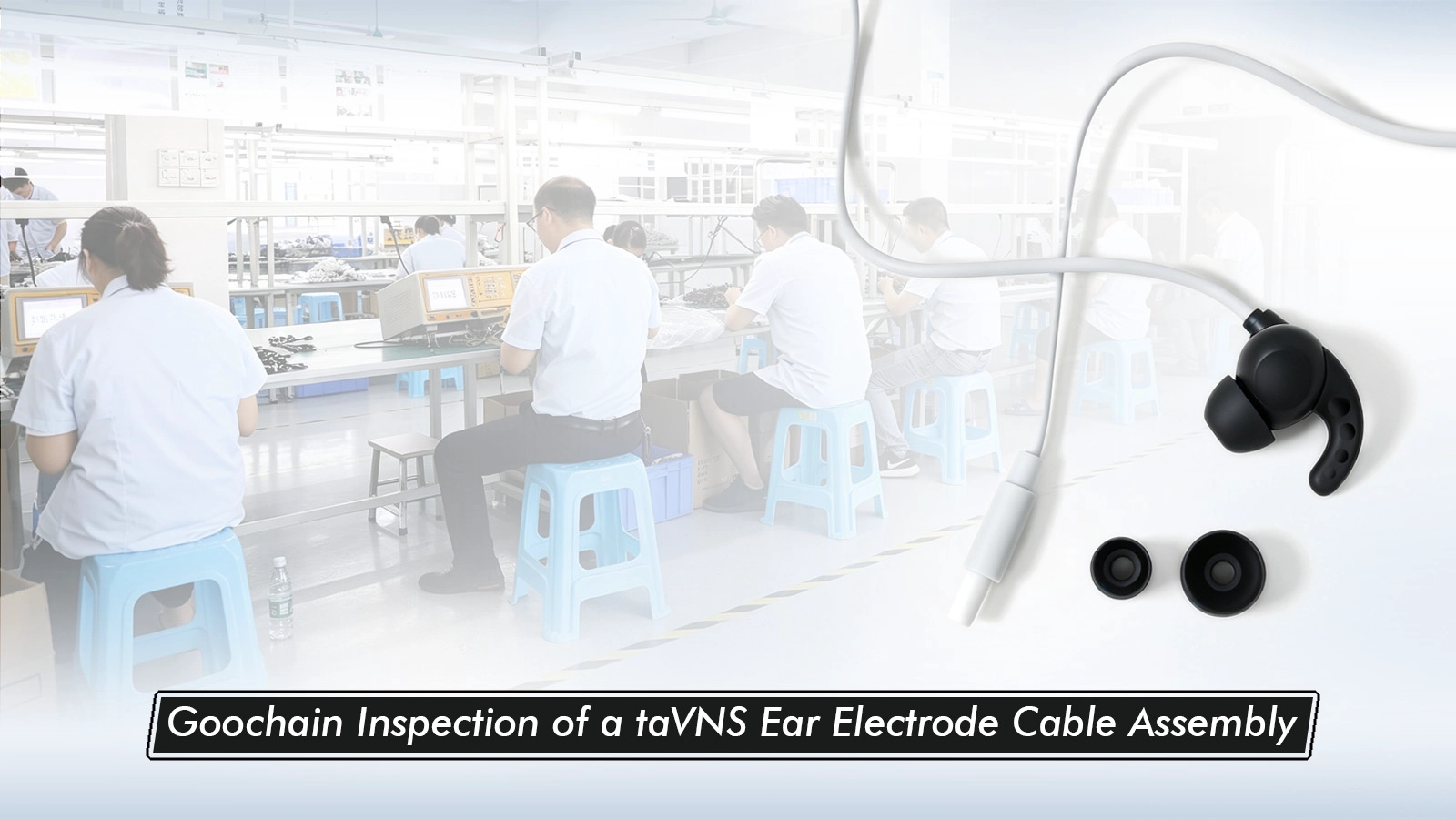

Qualité et validation de projet

La fabrication d'accessoires médicaux de Goochain est soutenue par les systèmes de gestion de la qualité ISO 13485 et ISO 9001. . La documentation du projet peut être alignée sur les exigences convenues du client, y compris les dessins, les enregistrements de matériaux, les points d'inspection, la traçabilité et l'approbation des échantillons.

En fonction du projet, les contrôles pertinents peuvent inclure les dimensions, la qualité visuelle, la continuité des câbles, la rétention des connecteurs, les flexions répétées, la cohérence des contacts, l'exposition au nettoyage, l'emballage et l'évaluation représentative de l'ajustement. Les méthodes de test et les critères d'acceptation doivent être définis pour le dispositif final et l'utilisation prévue.

Applications

• Appareils taVNS/tVNS portables
• Systèmes de recherche et développement en neurostimulation auriculaire
• Kits d'accessoires de stimulation externe
• Programmes de remplacement et de service des fabricants d'appareils

Foire aux questions

Ce clip d'oreille est-il universellement compatible ?

Non. La forme du connecteur à elle seule n’est pas suffisante. Le brochage, la polarité, la sortie électrique, la disposition des contacts et l'ajustement mécanique doivent être adaptés et validés pour l'appareil cible.

Puis-je commander le clip d'oreille avec un autre connecteur ?

Oui. Goochain peut examiner les facteurs de forme 3,5 mm, USB-C et d'autres interfaces spécifiques au projet . Veuillez fournir le connecteur correspondant ou le dessin, le brochage et les exigences électriques.

Le câble peut-il être plus court ou plus long ?

Oui. La configuration typique utilise un câble de 1,2 m, mais les exigences spécifiques au projet en matière de longueur, de gaine, de couleur et de sortie peuvent être évaluées.

La géométrie des contacts peut-elle être modifiée ?

Oui, sous réserve de la position de l'oreille cible, de l'enveloppe mécanique, de l'outillage, du matériel et des exigences de validation. Une configuration personnalisée peut nécessiter un projet de développement.

Que dois-je envoyer pour un devis ?

Envoyez la position de l'oreille cible, le connecteur et le brochage, les paramètres de sortie, la longueur du câble, le prototype estimé et le volume annuel, le marché cible, l'emballage et les documents de qualité requis.
