Une bonne demande de prix produit une meilleure conception et un meilleur devis

Un câble USB-C vers Pogo Pin personnalisé n'est pas défini uniquement par les noms de connecteurs. Le fournisseur doit comprendre le dispositif, la structure de raccordement, le système électrique, l'espace d'installation, le flux de travail de l'utilisateur et les exigences de validation.

Fournir les informations correctes au début réduit les questions répétées, raccourcit la confirmation du dessin et rend le devis plus précis.

1. Décrire le produit et l'application

Expliquez quel est le produit final et comment la connexion sera utilisée. Par exemple:

• Station de chargement et de données pour scanner de codes-barres ;
• poste de travail pour tablette robuste ;
• dispositif médical ou diagnostique portatif;
• Terminal de point de vente ou accessoire de paiement ;
• module de charge et de synchronisation portable ;
• contrôleur industriel ou dispositif de programmation.

Indiquez si le connecteur est interne ou externe, qui le fera fonctionner, à quelle fréquence il sera connecté et si l'environnement comprend des vibrations, de la poussière, de l'humidité, du nettoyage ou des variations de température.

2. Fournir des informations mécaniques

Les entrées les plus utiles sont :

• Dessin 2D avec dimensions critiques ;
• Modèle 3D ou fichier STEP ;
• échantillon d'appareil ou photo de référence ;
• enveloppe d'installation disponible;
• emplacement du connecteur et sens d'accouplement ;
• chemin de routage de câble ou FPC autorisé ;
• matériau du boîtier et méthode de fixation ;
• alignement magnétique ou guide mécanique requis ;
• cibler la course de travail et les informations de tolérance lorsqu'elles sont connues.

Si la conception n'est pas terminée, fournissez l'espace disponible et l'action prévue de l'utilisateur. Goochain peut proposer un concept de connecteur préliminaire pour examen.

3. Définir les exigences en matière de données

N'écrivez pas uniquement « USB-C ». Confirmer:

• USB 2.0, USB 5 Gbit/s ou Exigence USB 10 Gbit/s ;
• capacité de connecteur/contrôleur d’hôte et de périphérique ;
• si les données et la recharge fonctionnent simultanément ;
• taille de fichier typique et flux de transfert ;
• longueur de câble ou chemin FPC ;
• tout besoin de micrologiciel, de diagnostic, de vidéo ou de transfert d'images ;
• si le projet nécessite des tests de débit, des mesures de diagrammes oculaires ou une autre validation.

Pour les projets à haut débit, vérifiez si un câble rond ou un FPC est plus approprié et figez la géométrie du canal principal avant la validation finale.

4. Définir les besoins en énergie séparément

Fournissez la tension d'entrée requise, le courant normal, le courant de crête, le protocole de charge le cas échéant, les limites thermiques et l'attribution des broches d'alimentation. Le débit de données et la capacité de charge sont des spécifications distinctes.

Si USB Power Delivery est requis, indiquez les profils requis et l’architecture du système. Ne présumez pas qu’un connecteur de type C ou un chemin de données de 10 Gbit/s fournit automatiquement une puissance de charge spécifique.

5. Fournissez le brochage ou la liste des signaux

Énumérez toutes les fonctions requises, y compris :

• paires USB haute vitesse ;
• Signaux USB 2.0 lors de l'utilisation ;
• alimentation et mise à la terre ;
• signaux d'identification, de détection ou de contrôle;
• UART, CAN, RS232, RS485 ou autres interfaces spécifiques au projet ;
• contacts réservés.

Goochain peut vous aider avec la disposition physique du Pogo Pin, mais le client ou le propriétaire du système doit confirmer la définition électrique au niveau de l'appareil.

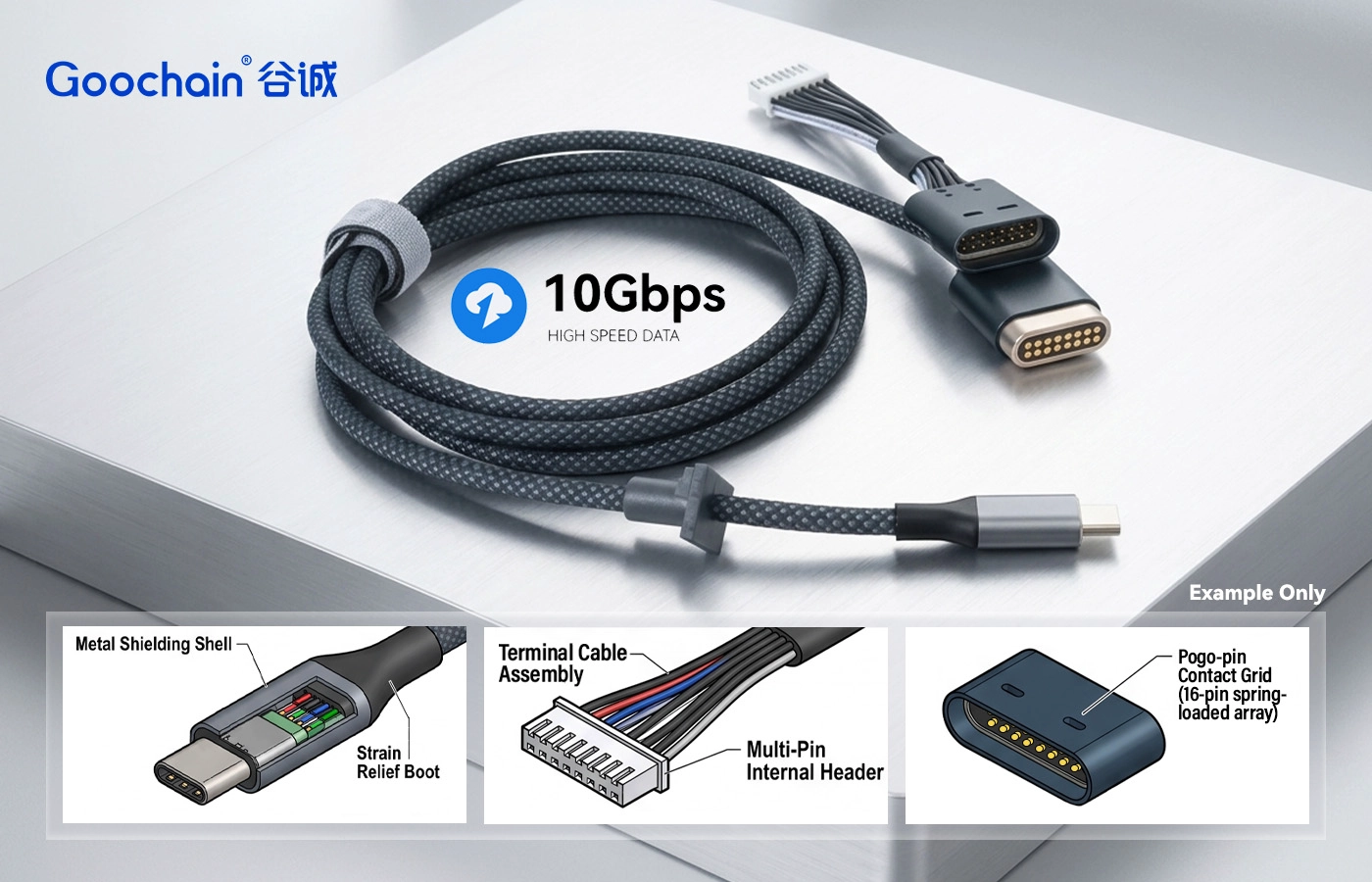

6. Choisissez un câble rond ou FPC

Utilisez un câble rond pour les mouvements externes, un acheminement plus long et un serre-câble conventionnel. Utilisez FPC pour des structures fines, un routage interne défini et une intégration compacte.

Les options actuelles de Goochain incluent un Câble rond USB-C vers Pogo Pin magnétique 16 broches et un Câble USB-C vers Pogo Pin FPC . Le choix final devra faire suite à l’examen mécanique et électrique.

7. Définir les matériaux et l'apparence

Précisez toutes les exigences pour :

• matériau, couleur et flexibilité de la gaine du câble ;
• diamètre extérieur du câble ;
• Contour FPC, construction de couches et renforcement ;
• matériau et couleur du boîtier du connecteur ;
• exigence de placage de contact ;
• disposition des aimants;
• surmoulage et décharge de traction ;
• logo, étiquette et emballage.

Les exigences matérielles doivent refléter la demande. Les produits médicaux, industriels, de vente au détail et de consommation peuvent avoir des besoins différents en matière de nettoyage, de flexibilité, d'usure et de documentation.

8. Définir les critères de test et d'acceptation

Convenez de ce qui sera testé et de la manière dont le résultat sera accepté. Les éléments possibles incluent :

• dimensions et apparence ;
• continuité, court-circuit et cartographie des contacts ;
• tension/courant de charge et température ;
• Énumération USB et transfert de données soutenu ;
• mesures de signaux à grande vitesse lorsque cela est nécessaire ;
• comportement d'accouplement, d'alignement et de traction/libération ;
• contrôles de flexion des câbles, de décharge de traction ou de courbure FPC ;
• tests environnementaux ou de fiabilité;
• un exemple de rapport, un rapport d'inspection ou des dossiers spécifiques au projet.

La configuration de test doit identifier l'hôte, le périphérique, la révision de l'échantillon, la longueur du câble et le luminaire.

9. Fournir la quantité et le calendrier du projet

Indiquez la quantité du prototype, la quantité pilote attendue, les prévisions annuelles et le calendrier cible. L'outillage, les matériaux, la validation et la planification de la production dépendent du volume attendu et de la maturité de la conception.

Si le projet est encore exploratoire, dites-le. Une évaluation de concept comporte des livrables différents d’un appel d’offres prêt pour la production.

Modèle de demande de prix recommandé

Flux de développement de Goochain

1. Examen des exigences et des dessins
2. Proposition de connecteur et de câble/FPC
3. Confirmation du brochage et du dessin
4. Vérification du prototype et de l'ajustement mécanique
5. Facturation et validation des données
6. Clôture de la révision et construction pilote
7. Contrôles de production et production de masse

Conclusion

Un appel d'offres complet permet à l'équipe d'ingénierie d'évaluer simultanément l'ajustement mécanique, les performances électriques, la validation et la production. Pour un projet personnalisé à grande vitesse, envoyez le dessin disponible, le brochage, les exigences en matière de données et d'alimentation, l'espace d'installation et la quantité.

Goochain peut alors proposer une solution de connecteur Pogo Pin haute vitesse personnalisée et un plan de développement adapté à l'appareil.

Appel à l'action :  Envoyez vos dessins et exigences de demande de prix
