Un câble USB-C FPC doit être choisi en fonction de la connexion installée : quels ports il rejoint, où le câble doit passer et ce que l'équipement doit transporter. La forme du connecteur et l'étiquette de vitesse ne sont qu'une partie de cette décision. Goochain fait assemblages de câbles FPC personnalisés pour les équipements OEM, y compris les versions sans surmoulage extérieur complet et les versions enfermées dans un corps moulé.

Commencez par la connexion aux deux extrémités

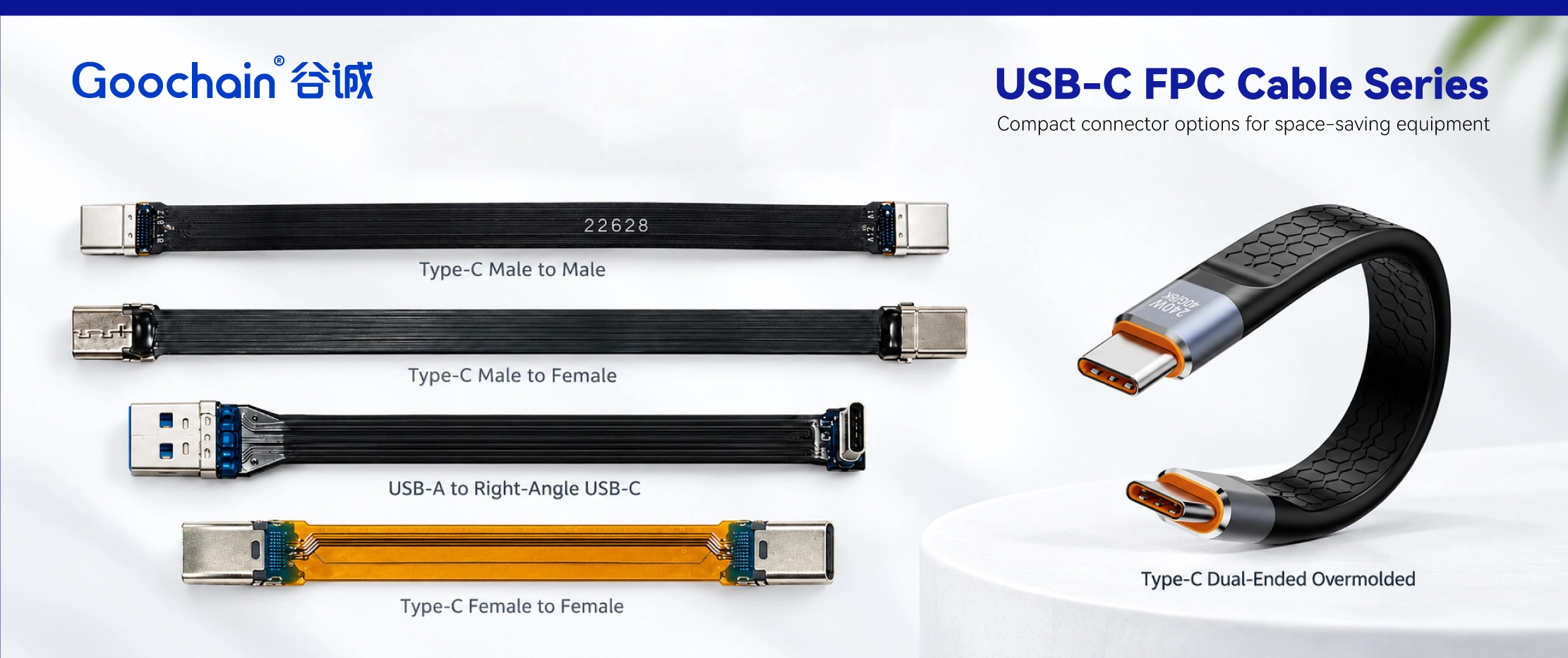

Notez les deux types et sexes de connecteurs avant de sélectionner une photo dans un catalogue. Mâle à mâle connecte directement deux prises. Mâle à femelle déplace une connexion ou fournit une extension définie. Femelle à femelle place une prise à chaque extrémité et nécessite un examen des câbles d'accouplement et des rôles de l'équipement.

Les combinaisons USB-A nécessitent des descriptions tout aussi claires. Un adaptateur hôte USB-C mâle vers USB-A femelle effectue un travail différent d’un assemblage USB-A mâle vers USB-C femelle. Si l'objectif est de déplacer un port USB-C à l'intérieur d'un boîtier, un Câble d'extension FPC USB-C mâle-femelle est un point de départ plus pertinent. L'échange de ces noms peut produire un câble qui semble lié mais qui ne sert pas l'application.

Mesurer l'itinéraire avec la couverture installée

Considérons un port de carte interne positionné derrière un panneau avant. La distance directe entre ces points peut être courte, mais le câble peut devoir contourner un bossage de montage avant d'atteindre la prise du panneau. La longueur utile suit ce chemin installé et permet une transition appropriée au niveau de chaque connecteur.

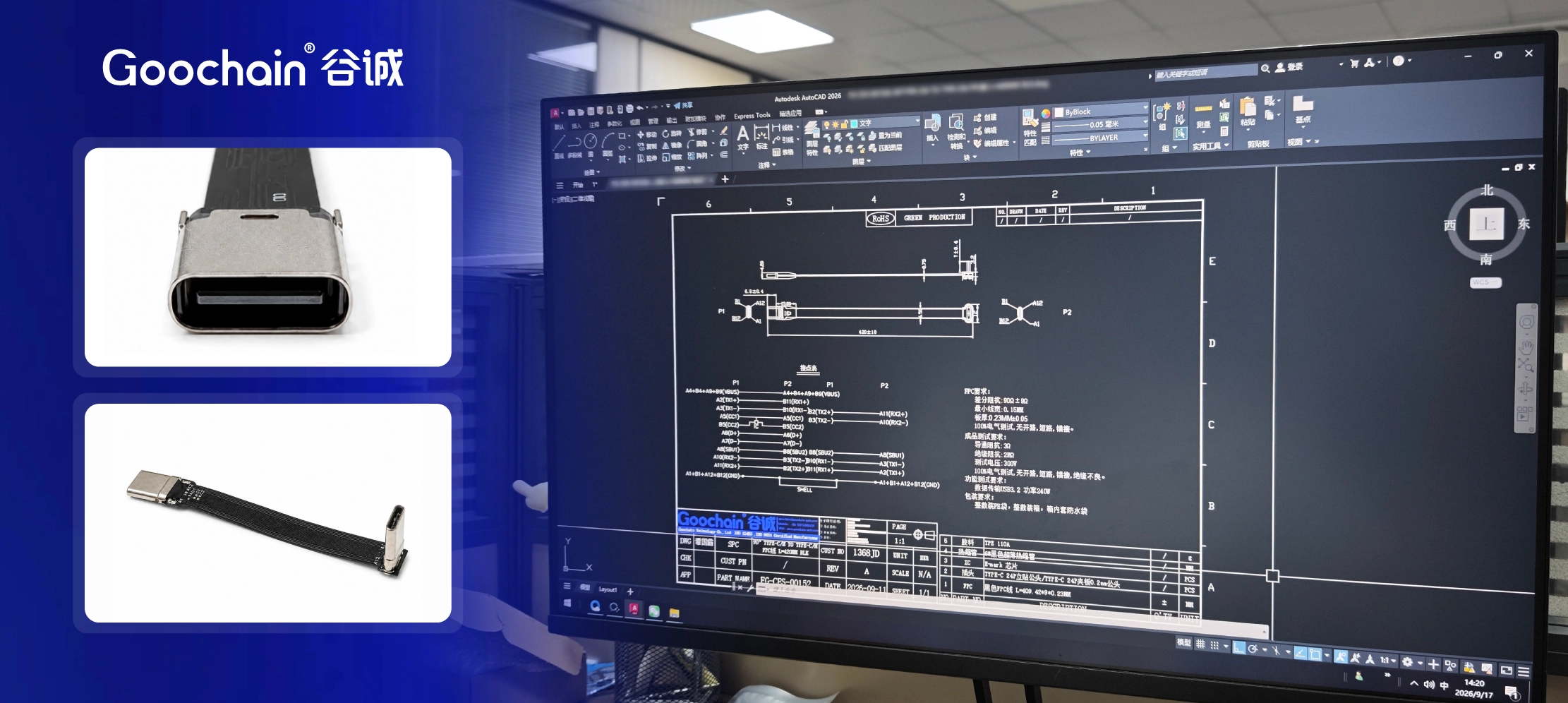

Envoyez une vue de dessus et une vue latérale montrant les obstacles, le couvercle du boîtier et l'espace disponible pour l'accouplement des fiches. Ces vues permettent de distinguer un problème nécessitant un contour FPC personnalisé de celui qui peut être résolu en changeant la direction du connecteur.

Choisissez la carrosserie qui convient à sa conduite

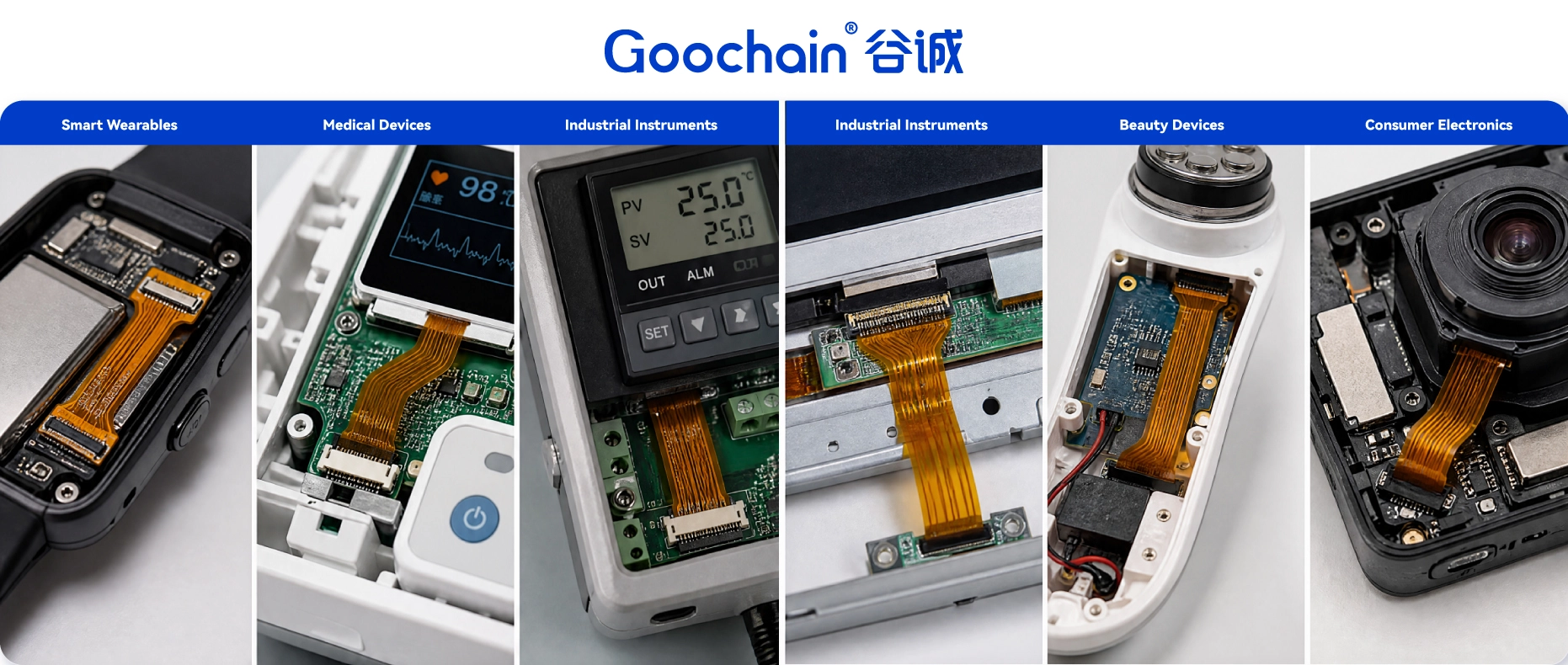

Un assemblage FPC sans surmoulage extérieur complet constitue souvent un point de départ utile pour un itinéraire interne protégé avec un espace restreint. Un corps entièrement moulé est une autre option lorsque le câble est visible ou manipulé lors de l'installation et de l'entretien. Le Câble USB-C plat 40 Gbit/s 240 W montre une configuration moulée finie. Les deux formulaires Goochain utilisent FPC en interne.

Comparez leurs dimensions finies, y compris les transitions des connecteurs. La partie fine d’un câble ne vous indique pas l’espace dont son corps de fiche a besoin. Si la connexion se déplace à plusieurs reprises, décrivez ce mouvement séparément ; la flexibilité de l'installation n'établit pas une durée de vie en cas de flexions répétées.

Spécifiez le travail que la connexion doit effectuer

Indiquez indépendamment la vitesse des données, la puissance de charge et les exigences vidéo. Par exemple, un contrôleur peut avoir besoin d’une connexion de données modeste mais d’une charge électrique importante ; un ensemble de stockage peut donner la priorité à la bande passante. L'achat du nombre le plus élevé dans chaque colonne peut augmenter les coûts sans résoudre le problème d'installation réel.

La gamme Goochain comprend des configurations 40 Gbit/s et 80 Gbit/s et des capacités de puissance jusqu'à 240 W. Il s'agit de capacités familiales et non d'une promesse pour chaque combinaison de connecteurs. Pour un exemple de configuration compacte de relocalisation de port, consultez le Extension FPC USB-C à angle droit de 40 Gbit/s . La vitesse, la puissance et les fonctions vidéo requises doivent encore être confirmées pour la disposition des connecteurs sélectionnée et le système connecté complet.

Donnez au fabricant un devis qui peut être construit

Une enquête utile comprend les connecteurs d’extrémité, l’itinéraire installé, les exigences fonctionnelles et la quantité attendue. Ajoutez les modèles d'hôte et de périphérique lorsque la compatibilité est importante. Identifiez quelles dimensions ne peuvent pas changer et quelles fonctionnalités peuvent être ajustées pendant le développement.

Goochain peut examiner la géométrie FPC, l'intégration du connecteur et la structure externe, puis prendre en charge les échantillons et l'assemblage de production. Notre usine et processus de qualité explique les étapes d'inspection entrante, en cours et finale utilisées pour soutenir le contrôle de la production. Demander à chaque fournisseur de câbles de citer le même schéma et la même étendue de test facilite également la comparaison des offres concurrentes.
