应根据安装的连接选择 USB-C FPC 电缆：它连接哪些端口、电缆必须在哪里布线以及设备需要它承载什么。连接器形状和速度标签只是该决定的一部分。谷诚制造 定制FPC电缆组件 适用于 OEM 设备，包括没有完全外部包覆成型的版本和封装在模制体中的版本。

从两端的连接开始

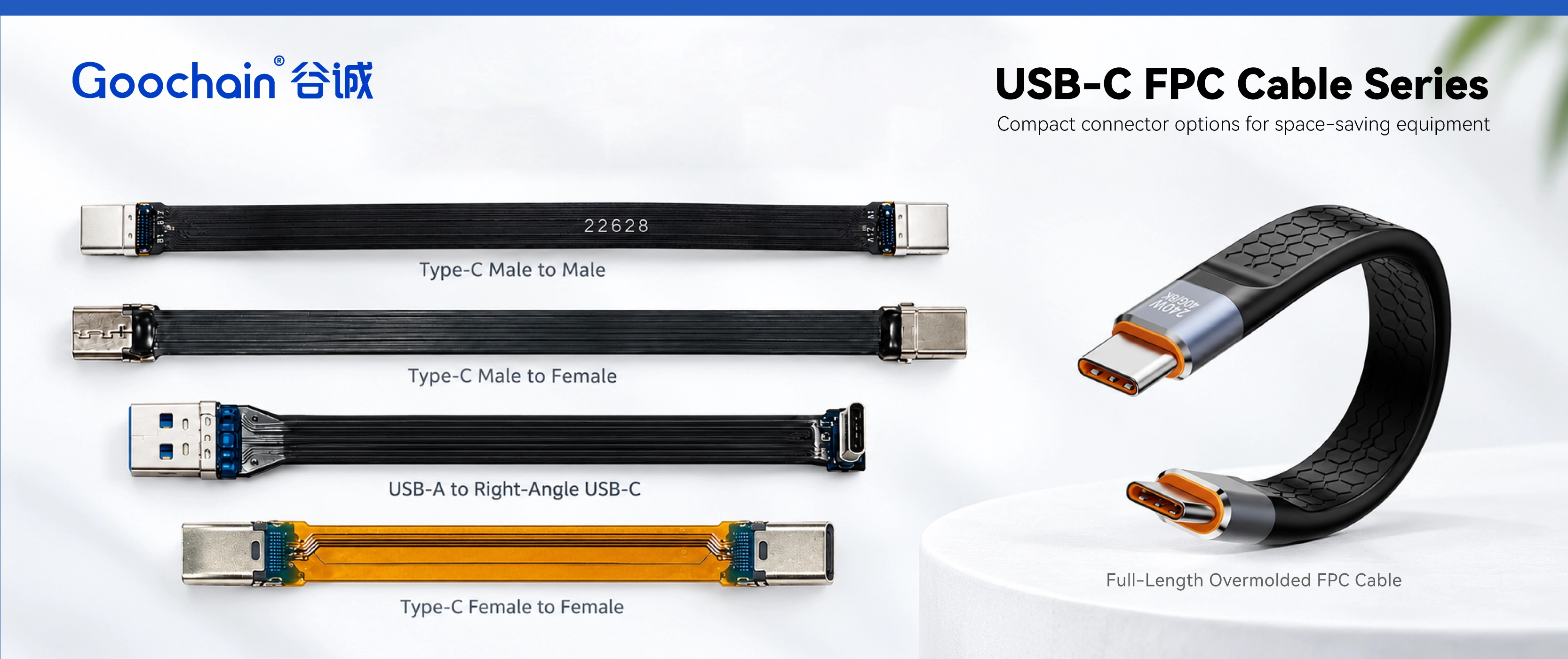

从目录中选择照片之前，记下两种连接器类型和性别。公对公直接连接两个插座。公头到母头重新定位连接或提供定义的扩展。母对母在两端各放置一个插座，需要检查配合电缆和设备角色。

USB-A 组合需要同样清晰的描述。 USB-C 公头到 USB-A 母头主机适配器执行的工作与 USB-A 公头到 USB-C 母头组件的工作不同。如果目标是在外壳内重新定位 USB-C 端口，则需要 USB-C 公对母 FPC 延长线 是一个更相关的起点。交换这些名称可以产生看起来相关但不服务于应用程序的电缆。

测量安装有盖子的路线

考虑位于前面板后面的内部板端口。这些点之间的直接距离可能很短，但电缆可能需要绕过安装凸台才能到达面板插座。有用长度遵循安装路径，并允许在每个连接器处进行适当的过渡。

发送俯视图和侧视图，显示障碍物、外壳盖以及用于插接插头的可用空间。这些视图有助于区分需要自定义 FPC 轮廓的问题和可以通过更改连接器方向解决的问题。

选择适合其操控方式的机身

没有完全外部包覆成型的 FPC 组件通常是在空间有限的情况下保护内部线路的有用起点。当电缆在安装和维修过程中可见或可操作时，全模制主体是另一种选择。这 40Gbps 240W 扁平 USB-C 电缆 显示一种成品模制配置。谷诚的两种形式内部都使用 FPC。

比较它们的最终尺寸，包括连接器过渡。电缆的细部分并不能告诉您其插头体需要多少空间。如果连接会重复移动，请单独描述该移动；安装灵活性不保证重复弯曲寿命。

指定连接必须执行的工作

独立说明数据速度、充电功率和视频要求。例如，控制器可能需要适度的数据连接，但需要大量的电力负载；存储组件可以优先考虑带宽。购买每列中最高的数字会增加成本，而无法解决实际的安装问题。

谷诚系列包括 40Gbps 和 80Gbps 配置以及高达 240W 的功率能力。这些是系列功能，而不是对每种连接器组合的承诺。有关紧凑端口重定位布局的示例，请查看 40Gbps 直角 USB-C FPC 扩展。对于所选的连接器布置和完整的连接系统，仍必须确认所需的速度、功率和视频功能。

给制造商一份可以构建的报价简介

有用的询问包括端接器、安装路线、功能要求和预期数量。当兼容性很重要时添加主机和外设型号。确定哪些维度不能更改以及哪些功能可以在开发过程中调整。

谷城可以审查FPC几何形状、连接器集成和外部结构，然后支持样品和生产组装。我们的 工厂和质量流程 解释了用于支持生产控制的进料、过程中和最终检验阶段。要求每个电缆供应商提供相同的图纸和测试范围也使得竞争报价更容易进行比较。
