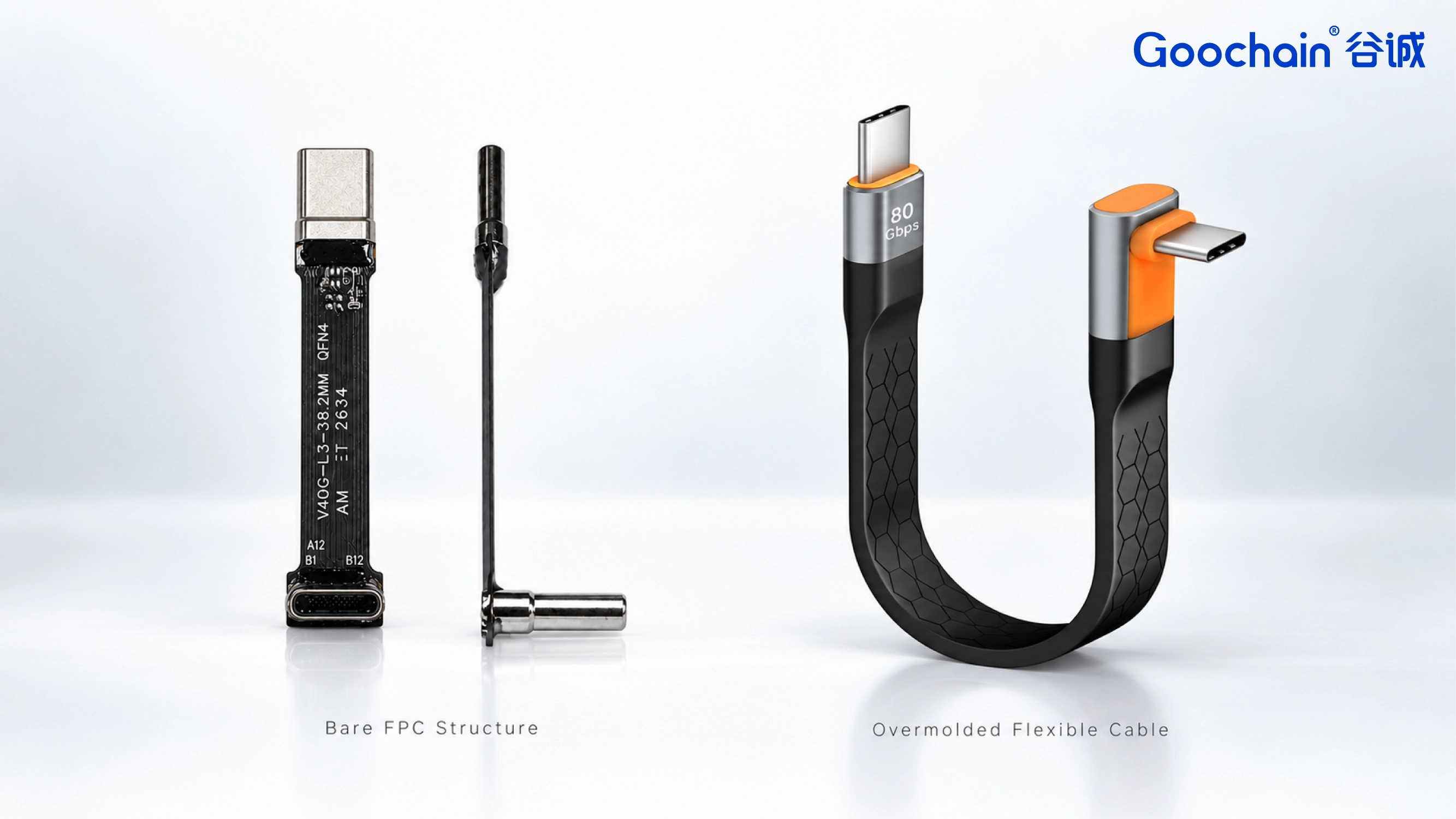

两者都是 FPC带状电缆组件 没有完全外部包覆成型的电缆和具有模制外部主体的电缆可以在内部使用 FPC。有用的比较是每个成品结构在产品中的配合和处理方式。 谷诚生产这两种形式，因此可以根据应用进行选择，而不是局限于一种外观形式。

FPC和FFC实际上描述了什么

FPC的意思是柔性印刷电路：导体在柔性电路基板上形成图案。 FFC 通常在柔性绝缘内使用平行扁平导体。这些术语描述了不同的导体结构，而扁平电缆和带状电缆是更广泛的形状描述，它们本身并不识别内部结构。

对于这里讨论的谷诚产品，内部结构是FPC。裸 FPC 是指没有完全外部包覆成型的组件，而不是所有导体都暴露在外的电路。必要的绝缘覆盖层仍然是设计的一部分。

比较成品组件

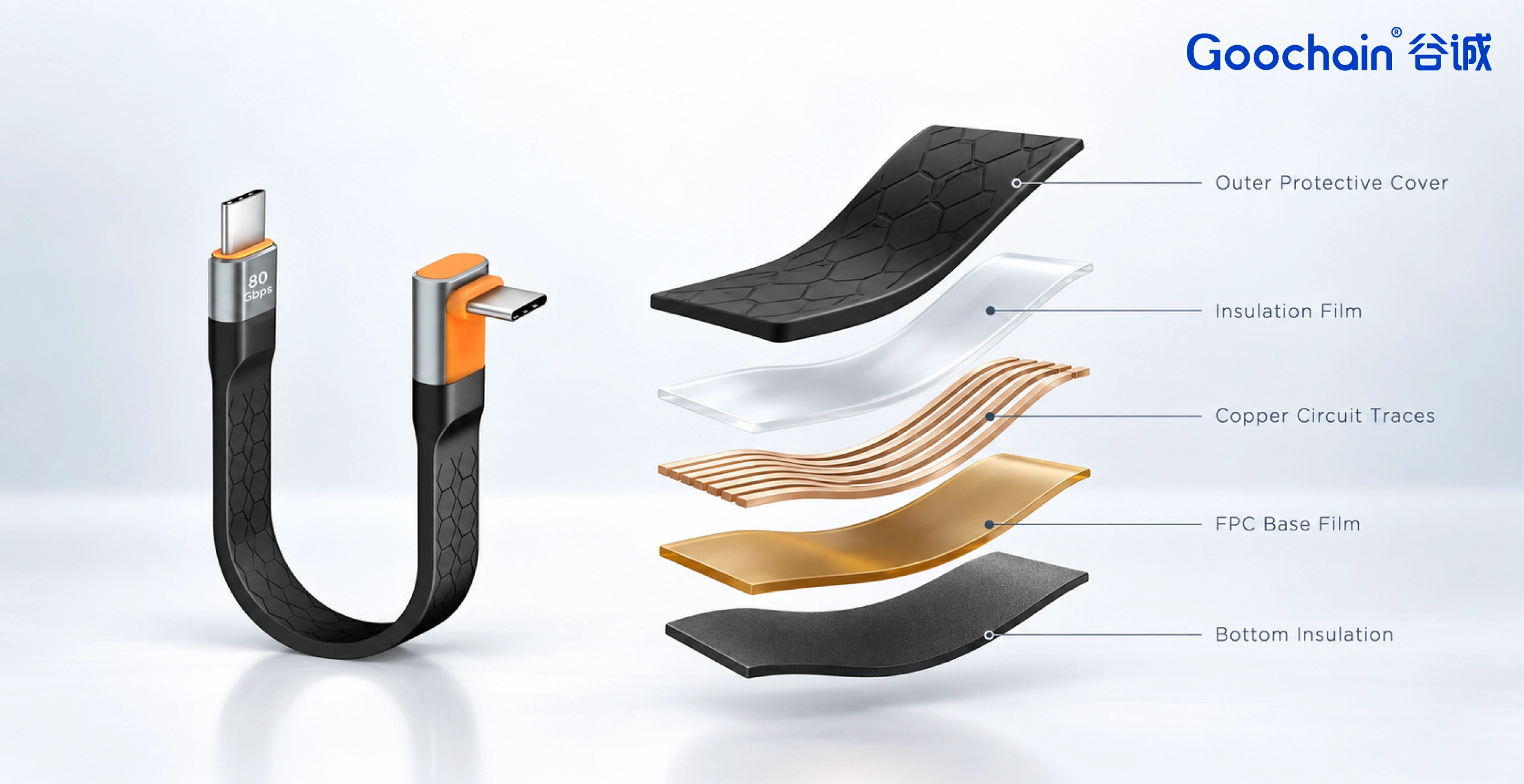

模制版本在柔性电路周围增加了一个外部主体。这可以提供明确的处理表面和成品外观，但它也增加了路线的材料。正确的选择取决于整个组件，包括连接器外壳。

当受保护的内部路线有利于更薄的形式时

考虑位于两个固定模块之间的外壳盖下方的电缆。如果产品已经保护路线免受处理，设计者可能更愿意为电路及其局部加固保留空间，而不是完整的外部主体。该决定仍需要审查与金属边缘的接触、装配通道和电缆约束。

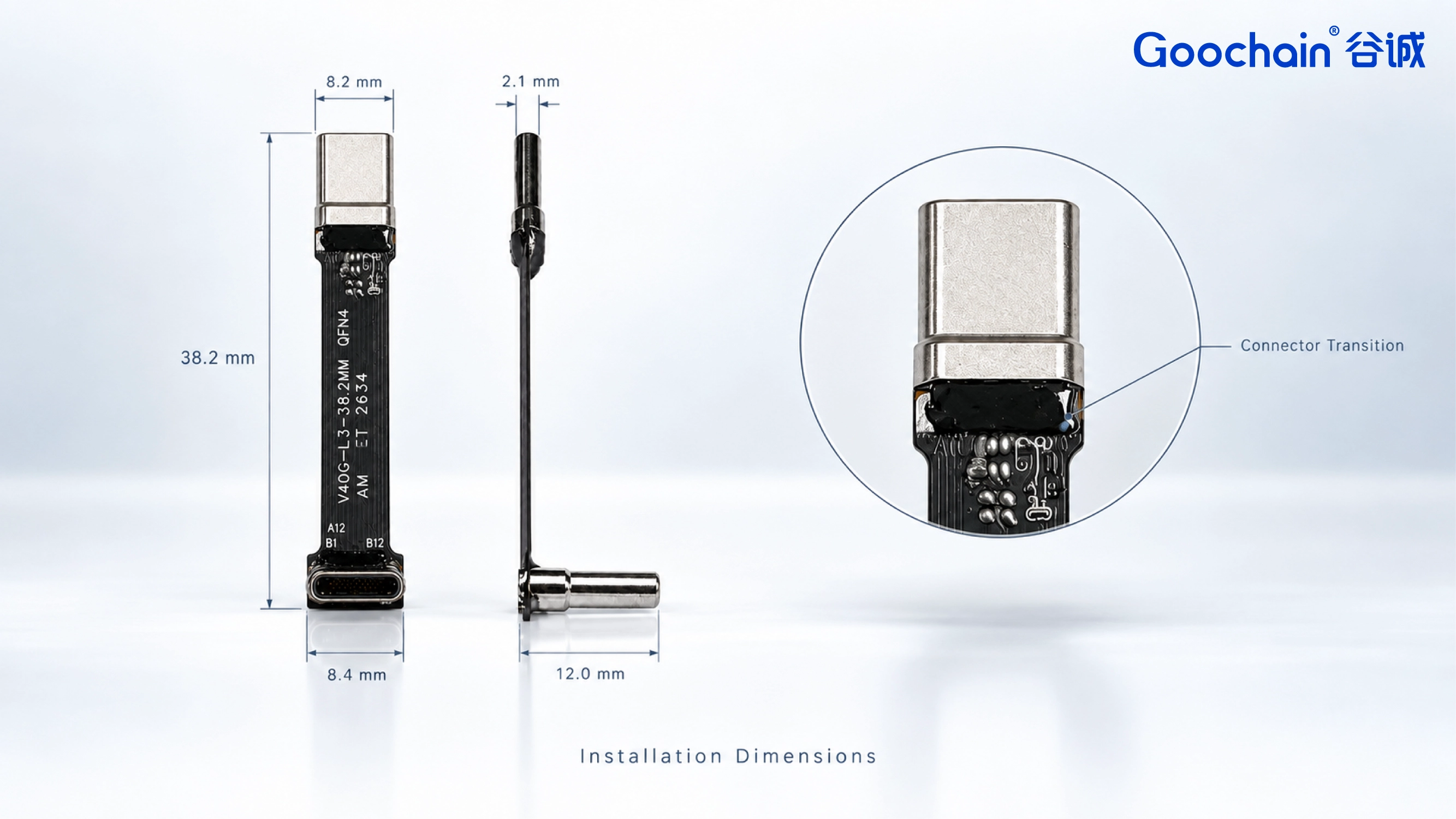

连接器过渡件可以仍然是组件中最高的部分。在盖好盖子的情况下从侧视图检查。较薄的柔性部分无法解决盖子和插头外壳之间的干扰问题。

何时开发成型体

作为成品附件提供、暴露在安装的设备之间或在维修期间处理的电缆可能受益于模制的外部形式。谷诚可以开发带有连接器外壳和所需路线的外壳。这 40Gbps 240W 扁平 USB-C 电缆 是带有外部主体的基于 FPC 的组件的示例。

包覆成型本身并不是防水、耐磨寿命或弯曲寿命等级。如果产品需要其中一种属性，请定义材料、安装和验收测试。避免将保护层的外观视为经过测试的性能水平的证据。

相同条件下的样品比较

比较两种结构时，请使用相同的连接器性别、端口位置和所需功能。安装每个样品，关闭盖子并检查是否有堵塞和维修。然后评估产品所需的电气功能。

应明确说明重复运动。静态和动态柔性应用具有不同的机械要求，包括电路的弯曲和约束方式。安装过程中弯曲的电缆不会自动适合连续移动。

谷诚支持连接器集成、成型、组装和样品开发。根据您的路线和处理条件讨论两种 FPC 构造选项，以便根据配合、功能和生产要求做出选择。你可以 联系谷诚 请求项目审查。
