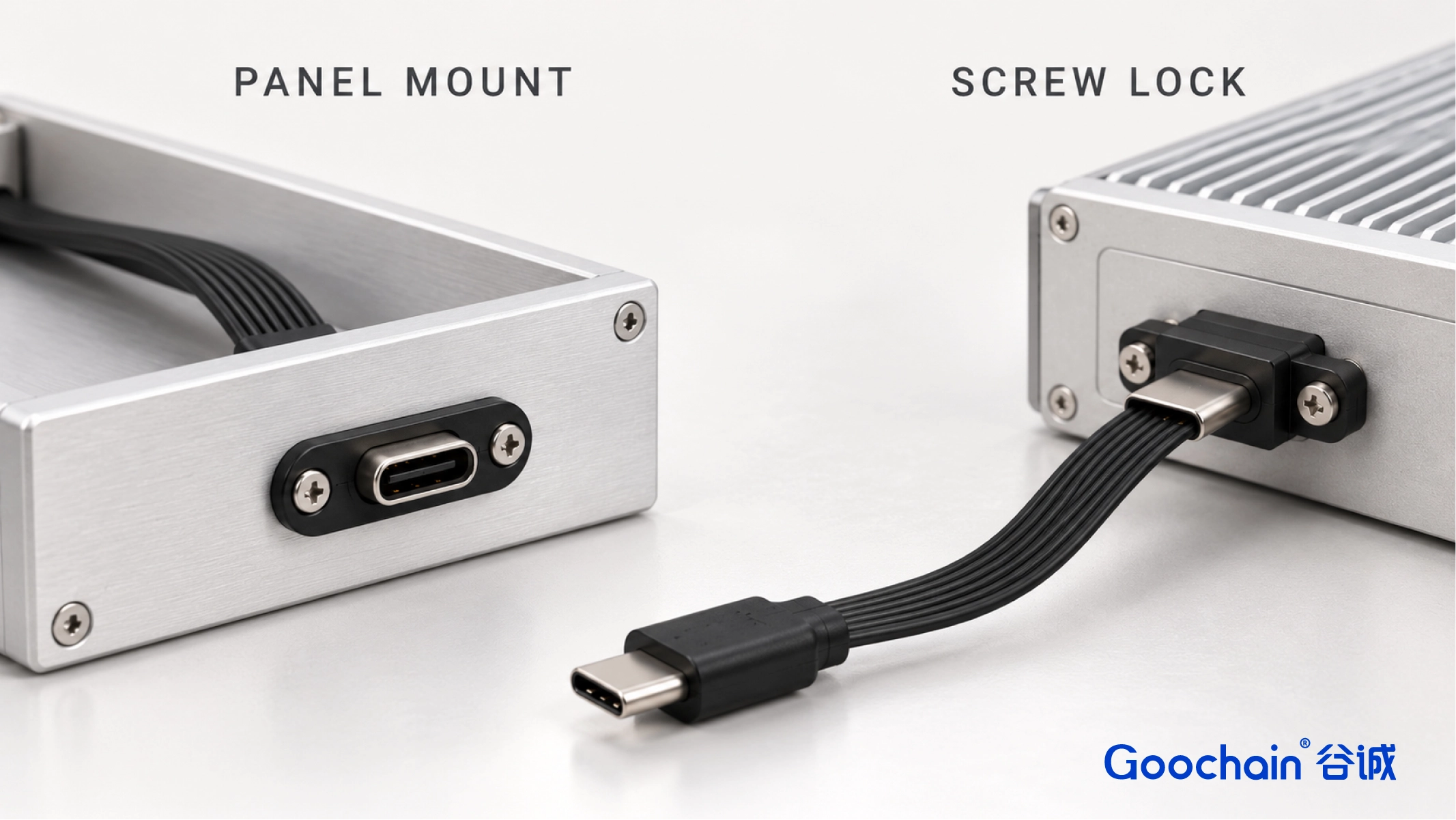

Ein Geräteentwickler benötigt einen USB-C-Serviceanschluss am Gehäuse, aber das an diesen Anschluss angeschlossene Kabel muss möglicherweise auch angeschlossen bleiben, während die Maschine bedient wird. Eine Schalttafelmontage sichert die Steckdose am Gehäuse. Eine Schraubensicherung hält einen Stecker an einer kompatiblen Gegenschnittstelle. Dies sind zwei separate Reparaturarbeiten.

Goochain entwickelt FPC-Flachbandkabelbaugruppen für beide Layouts. Die Erweiterung für die Panelmontage verwendet einen internen USB-C-Stecker und eine am Gehäuse montierte Buchse. Das schraubverriegelnde FPC-Kabel ist um die passende Hardware des Geräts herum spezifiziert. Der Ausgangspunkt besteht darin, zu markieren, wo Einsteckkräfte und Kabelbewegungen in der fertigen Baugruppe aufgenommen werden sollen.

Was wird eigentlich gesichert?

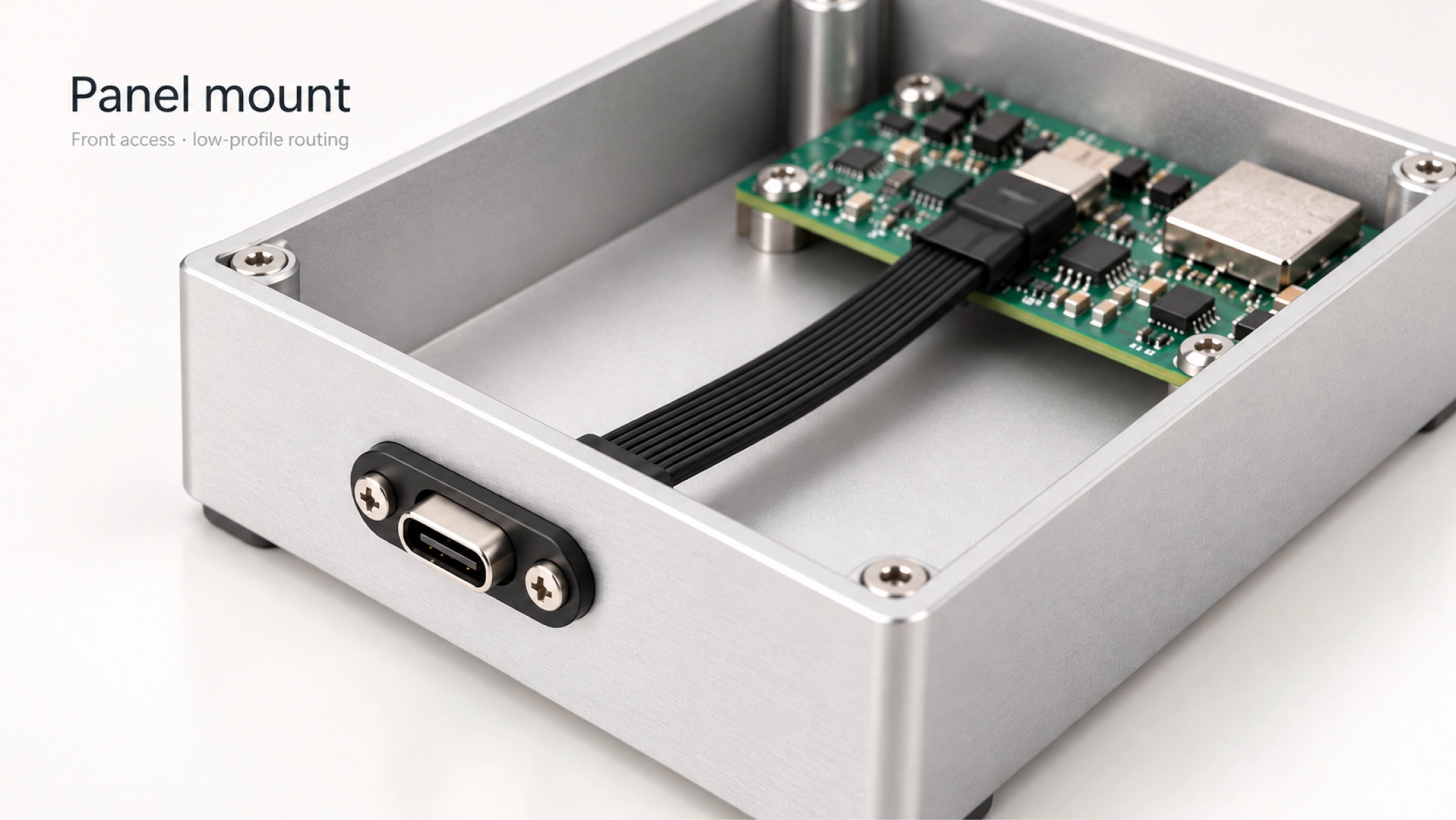

Ein fester Bedienfeldanschluss ist nützlich, wenn ein Bediener ein externes Kabel anschließt und entfernt. Der Steckdosenflansch oder die Halterung überträgt diese Handhabungskräfte in das Gehäuse. Der USB-C-FPC-Erweiterung für Panelmontage ist ein Referenzlayout: Der weibliche Anschluss ist von außen zugänglich und der FPC stellt die Verbindung zu einem internen männlichen Stecker her.

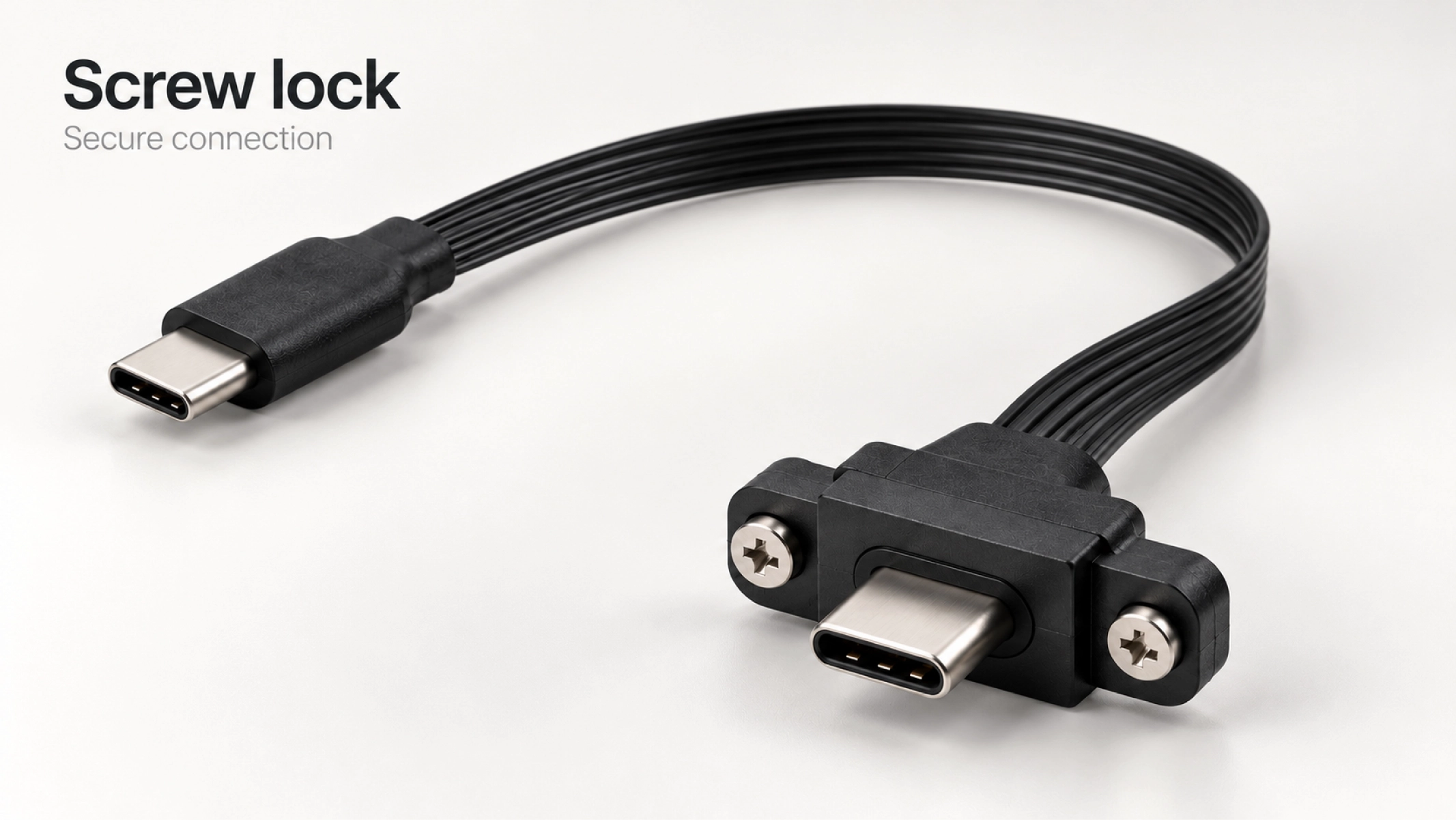

Ein beibehaltener Stecker löst ein anderes Problem. Der schraubbares USB-C-FPC-Kabel Verwendet eine mechanische Befestigung an einer kompatiblen Steckschnittstelle, wobei für die Ausrüstung ein flacher Weg gewählt wird. Eine einfache USB-C-Öffnung hat keine Schraubensicherung, nur weil der Stecker eine Schraube hat. Eine Konstruktion kann eine Einbausteckdose mit Verriegelungsstecker nur dann verwenden, wenn die Steckdosenbaugruppe auch passende Befestigungspunkte bietet.

Gestalten Sie den Panel-Anschluss von vorne nach hinten

Vergleichen Sie zunächst den externen Stecker mit der tatsächlichen Frontplatte. Eine versenkte Öffnung oder ein nahegelegener Anschluss kann verhindern, dass das Gehäuse vollständig sitzt, selbst wenn der USB-C-Einsatz ausgerichtet ist. Tragen Sie den Ausschnitt, die Position der Steckdose, die Befestigungslöcher und die Plattendicke auf derselben Zeichnung ein.

Sorgen Sie hinter der Platte für den Anschlusskörper, die Befestigungselemente, den Werkzeugzugang und den FPC-Übergang. Zeigen Sie den internen USB-C-Anschluss, die Steckerausrichtung und die Kabelführung um Platinen, Vorsprünge und Abdeckungen an. Die fertige Länge sollte der installierten Route ohne Spannung oder eine nicht unterstützte Falte am Verbindungsstück folgen.

Passen Sie einen Verriegelungsstecker an das Empfangsgerät an

Identifizieren Sie die passende Ausrüstung und stellen Sie deren Zeichnung zur Verfügung, bevor Sie ein Verriegelungsgehäuse auswählen. Schraubenposition, Gewinde und nutzbarer Eingriff müssen mit den Aufnahmepunkten übereinstimmen und der Dübel muss vor dem Anziehen des Befestigungselements richtig sitzen. USB-IF definiert Ein- und Zwei-Schrauben-Verriegelungsanordnungen, aber die Worte „Schraubenverriegelung“ allein sagen nicht aus, welche Schnittstelle ein Gerät verwendet.

Prüfen Sie, ob nach der Montage der umlaufenden Halterungen und Abdeckungen ein Werkzeug an die Schraube herankommt. Geben Sie auch die Unterstützung für das FPC in der Nähe des Steckers an. Durch das Verriegeln des Steckers sollte die Kabelbewegung nicht auf einen dünnen, nicht unterstützten Übergang übertragen werden.

Testen Sie die installierte Baugruppe, nicht nur die Befestigungsmethode

Weder ein Montageflansch noch Befestigungsschrauben legen eine IP-Schutzart, ein Vibrationsergebnis oder eine elektrische Geschwindigkeit fest. Wenn Dichtung, Zugkraft oder Vibration von Bedeutung sind, nennen Sie die Methode und die Abnahmebedingung für die vollständig installierte Baugruppe. Notieren Sie die passenden Hardware- und Montagebedingungen, die im Test verwendet wurden.

Auch Daten-, Lade- und etwaige Anzeigefunktionen benötigen eine eigene Spezifikation. Eine Panel-Erweiterung fügt dem Pfad eine Steckerschnittstelle und Kabellänge hinzu; Der Host, die interne FPC-Baugruppe, das externe Kabel und das Gerät sollten gemeinsam bewertet werden. Bewerten Sie bei einem Verriegelungskabel die gewählte Steckeranordnung und -länge mit der vorgesehenen Ausstattung.

Senden Sie eine Zeichnung, die beide Enden abdeckt

Für ein nützliches Angebot senden Sie uns die Schalttafel- oder Anschlussschnittstellenzeichnung, die Position der internen Anschlüsse, die Geschlechter und Ausrichtungen der Steckverbinder, die FPC-Route und die fertige Länge zu. Fügen Sie die erforderlichen Daten- und Leistungsfunktionen, beliebige Anzeigemodi, Testbedingungen und prognostizierte Mengen hinzu. Geben Sie an, welche Schrauben oder Halterungen mit dem Kabel geliefert werden und welche zum Gerät gehören.

Goochain kann das Steckverbinder- und FPC-Layout überprüfen, Muster für Pass- und Funktionsprüfungen vorbereiten und ein Produktionsangebot anhand einer genehmigten Zeichnung erstellen. Kontaktieren Sie Goochain mit Ihrer Zeichnung So können die Montageteile und die Kabelbaugruppe als eine installierte Verbindung betrachtet werden.

Häufig gestellte Fragen

Kann eine an der Schalttafel montierte USB-C-Buchse einen Stecker mit Schraubverriegelung aufnehmen?

Ja, wenn die Steckdosenbaugruppe über die passenden Gewindebefestigungspunkte verfügt und der Stecker vollständig sitzen kann. Eine Panelmontage allein reicht dafür nicht aus.

Welche Anordnung passt zu einem häufig genutzten Servicehafen?

Beginnen Sie mit einer unterstützten Schalttafelsteckdose und prüfen Sie den Zugang für den tatsächlichen externen Stecker. Fügen Sie eine Steckersicherung hinzu, wenn das installierte Kabel gesichert bleiben muss.

Macht die Schraubensicherung die Verbindung wasserdicht oder vibrationsfest?

Nein. Diese Anforderungen erfordern eine spezifizierte vollständige Montage und eine vereinbarte Prüfung in der vorgesehenen Installation.

Können Halterung, FPC-Route und Kabellänge individuell angepasst werden?

Ja. Goochain kann diese Details anhand der Gehäuse- und Anschlussschnittstellenzeichnungen überprüfen und dann die ausgewählte Baugruppe durch Musterbewertung bestätigen.
