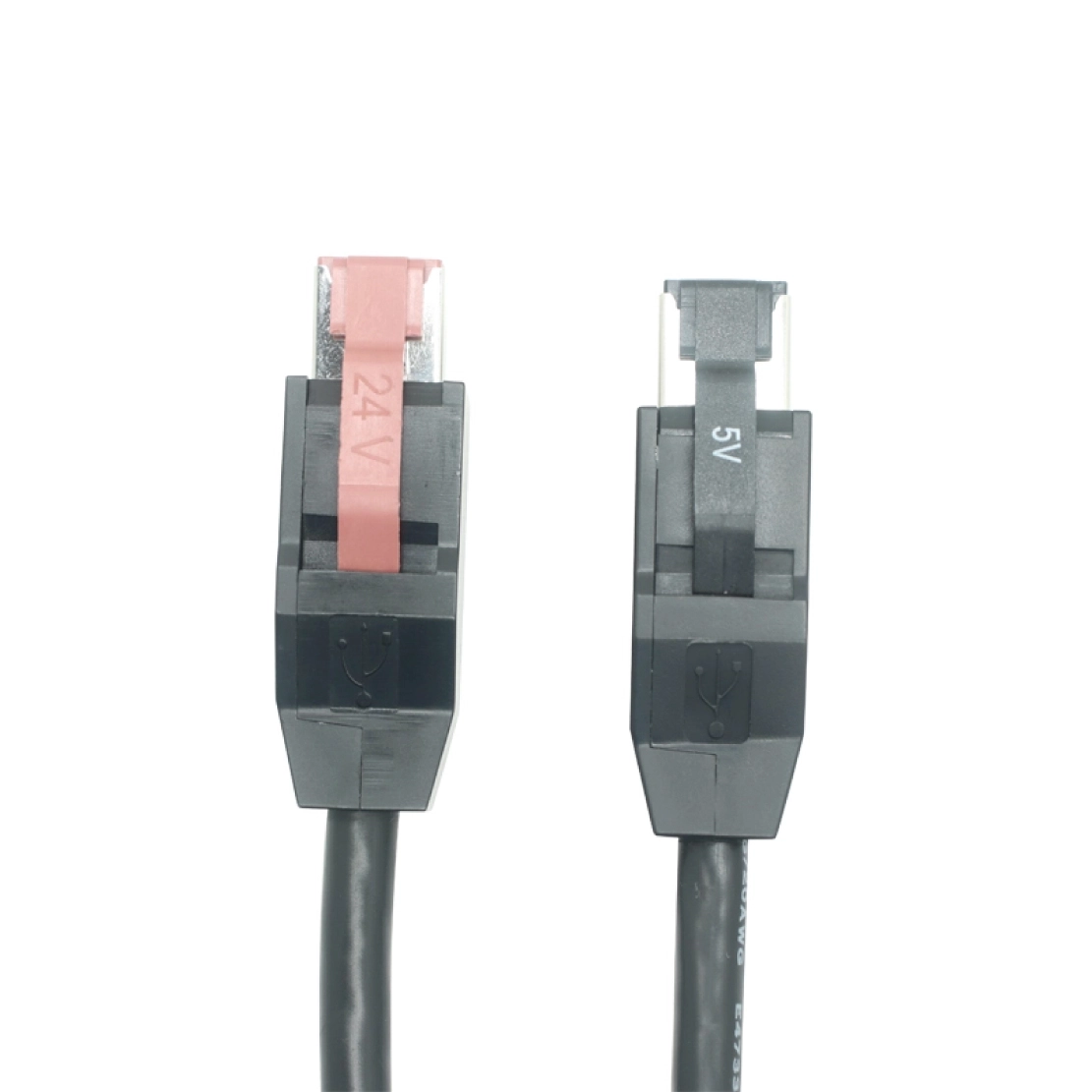

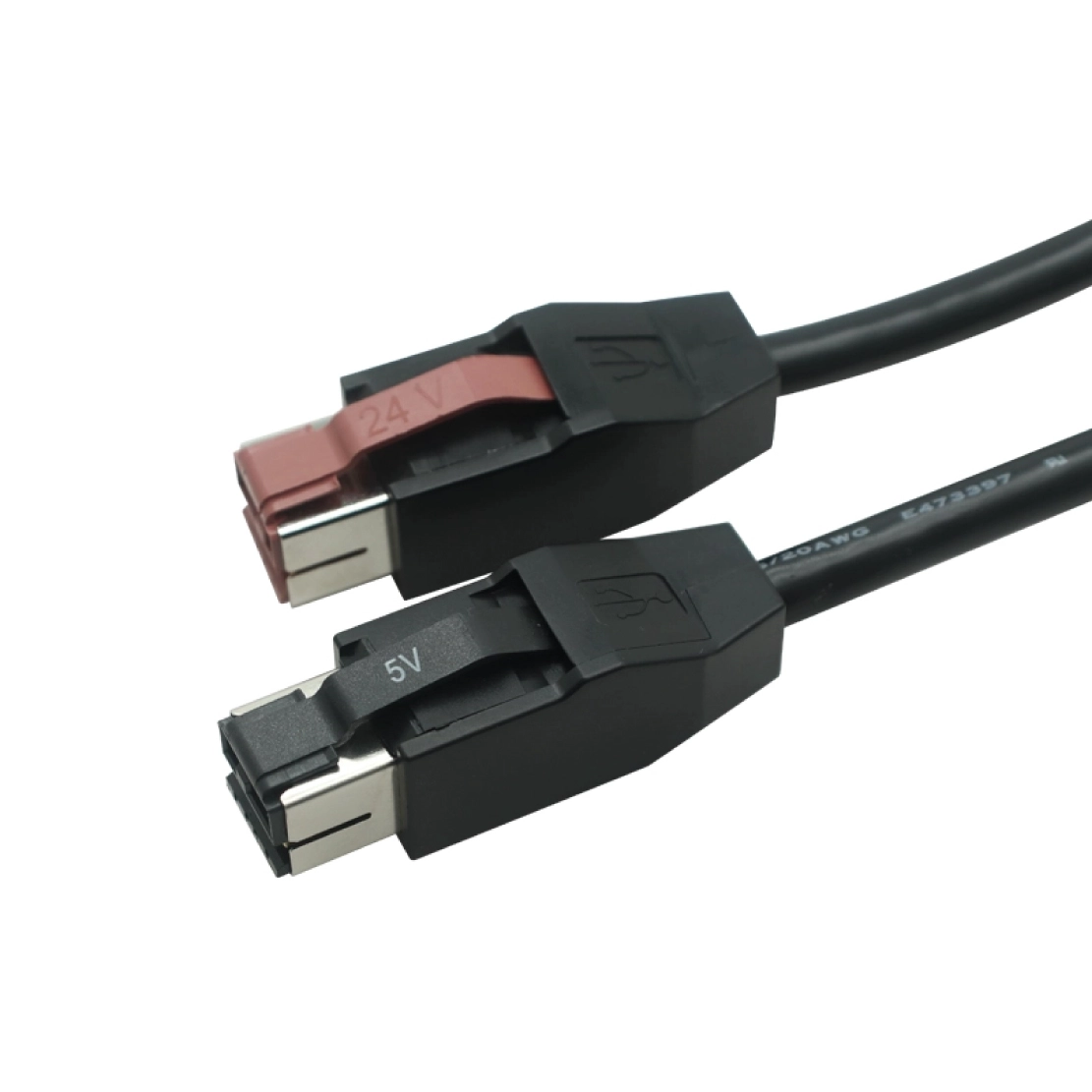

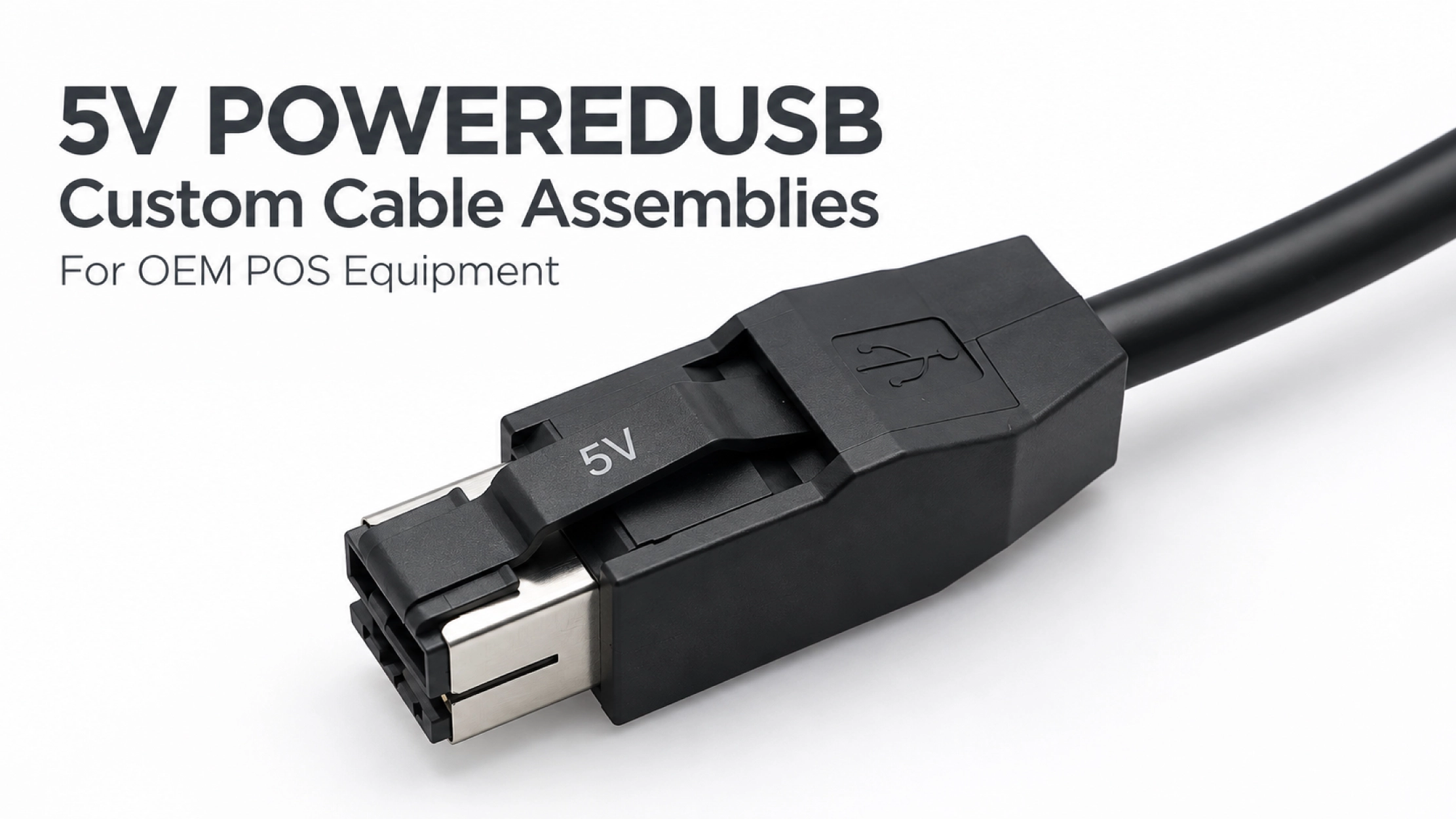

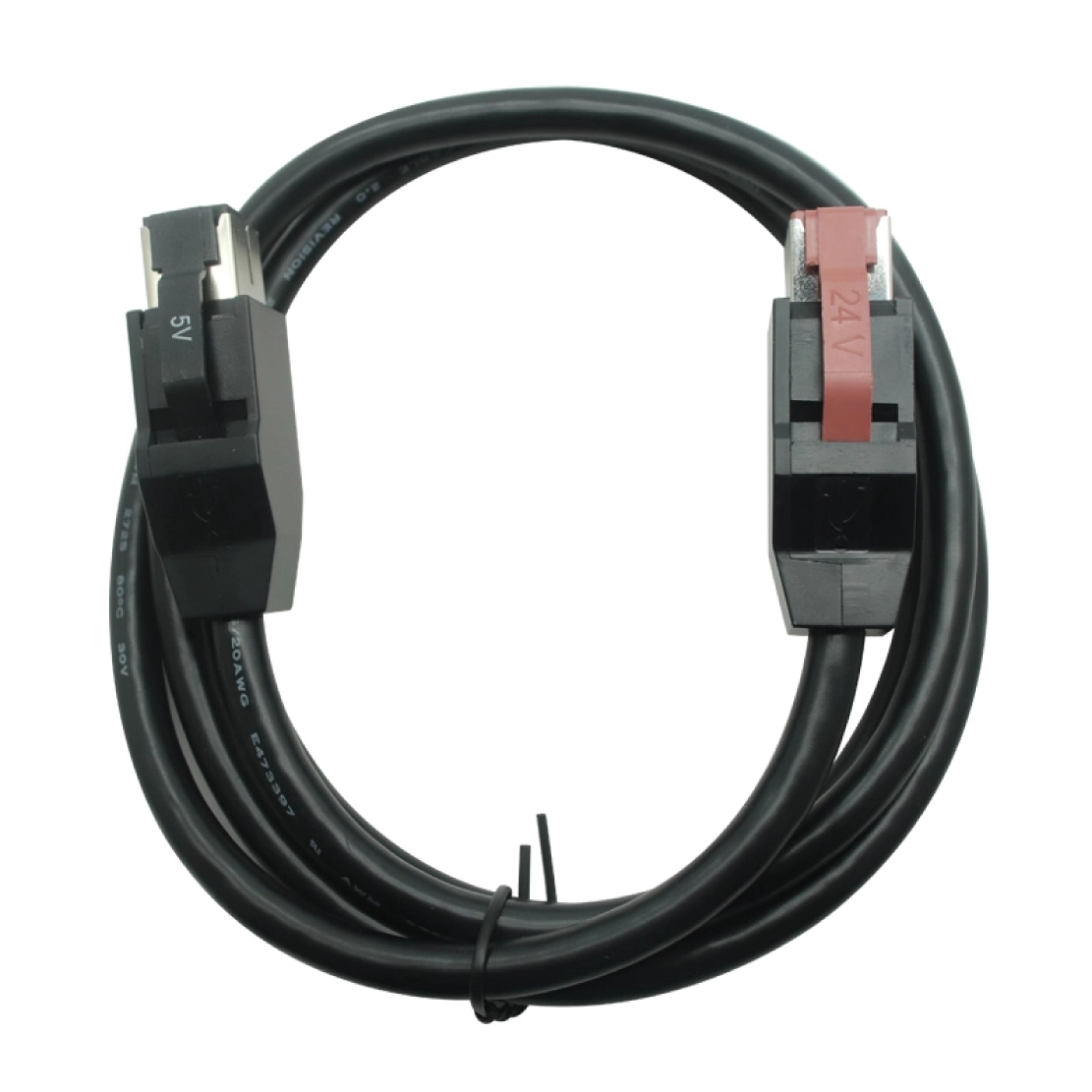

OEM POS Ekipmanları için Özel 5V PoweredUSB Kablo Düzeneği

Goochain, OEM POS ekipmanı için özel 5V POWEREDUSB kablo düzenekleri üretmektedir. Her bir düzenek, 5V anahtarlı bir ana bilgisayar arayüzünü çevre biriminin gerektirdiği konnektör ve kablolamayla eşleştirir. Yalnızca güç ve güç içeren USB veri versiyonları, kurulum için seçilen kablo uzunluğu, iletken boyutu ve kalıplanmış çıkışlarla birlikte ayrı tasarımlar olarak mevcuttur.

Eşleşen 5V arayüzünü kullanan bir okuyucu, tarayıcı aksesuarı veya başka bir çevre birimi için başlangıç ​​noktası ekipman bağlantısıdır: eşleşen konnektör, pin ataması ve çalışma yükü. Bu ayrıntılar, satın alma ekiplerinin sipariş ettiği ve kurulumcuların taktığı kabloyu tanımlar.

Kabloyu Seçmeden Önce Cihaz Ucunu Eşleştirin

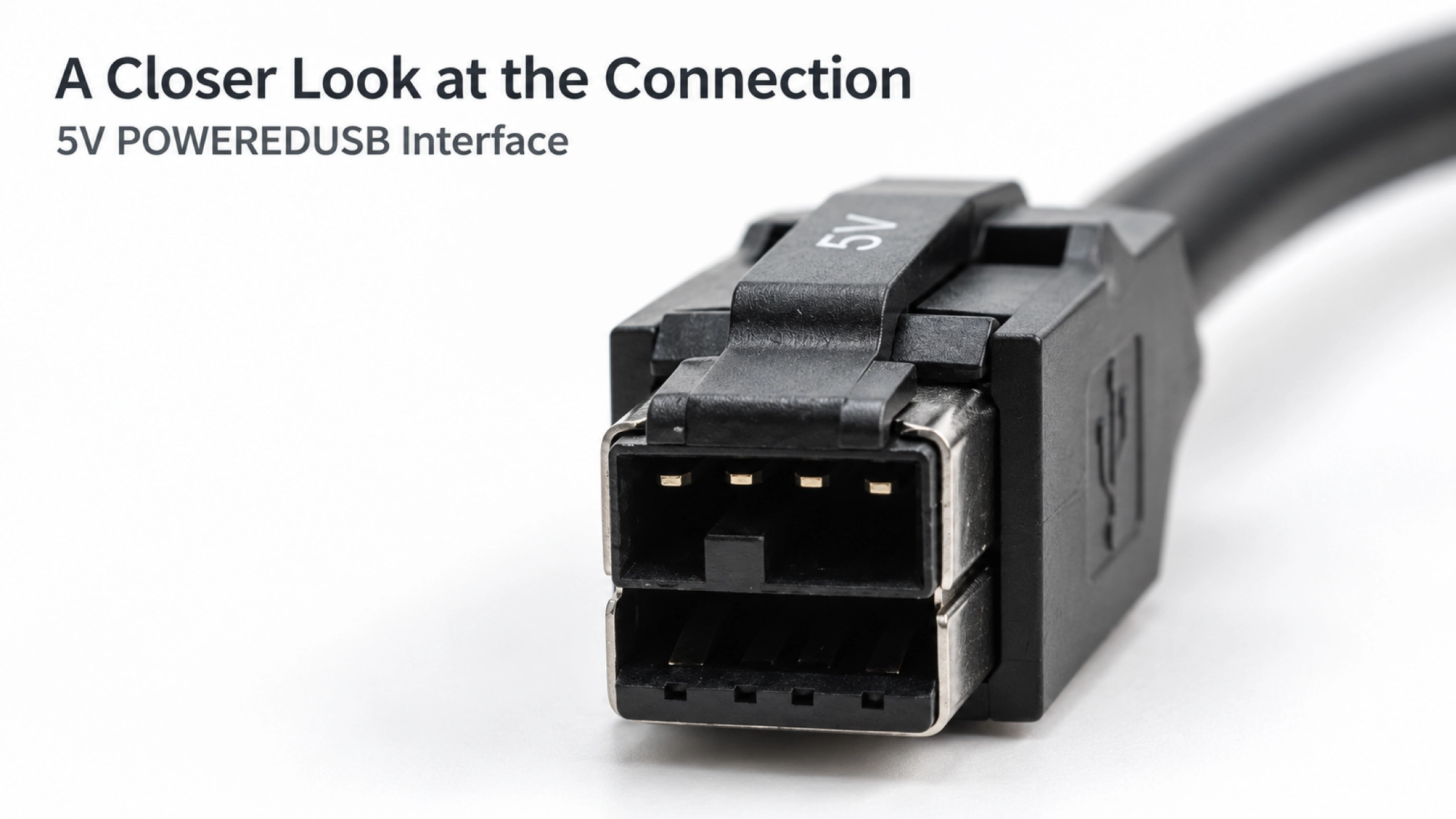

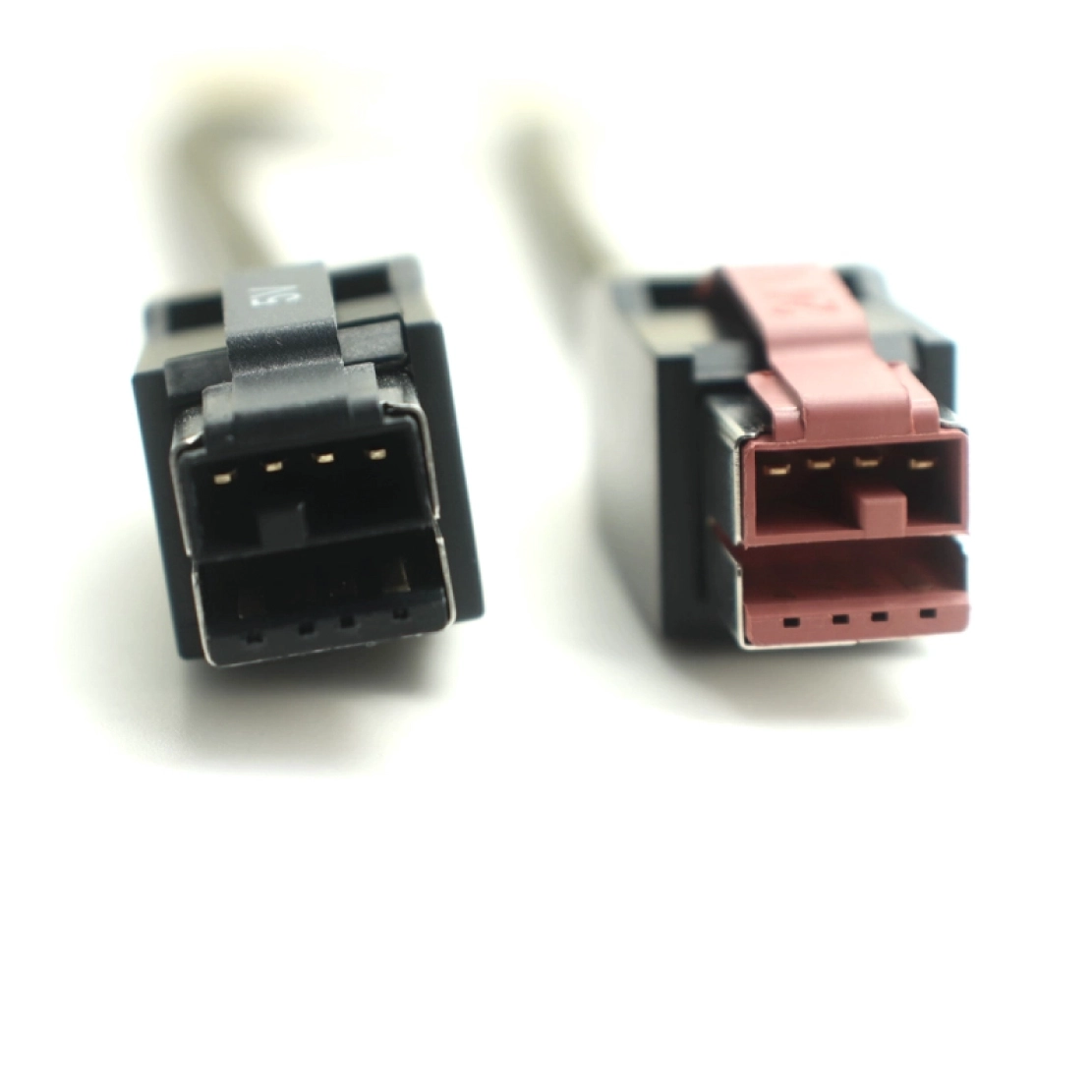

Ana bilgisayar fişi düzeneğin yalnızca bir ucunu tanımlar. Çevre biriminde konnektör muhafazası, kontak düzeni, mandal ve pin çıkışının tamamı eşleşmelidir. Önden görünüşlü konnektör fotoğrafı, mekanik arayüzün tanımlanmasına yardımcı olur; pin ataması besleme, geri dönüş ve USB iletkenlerinin nereye bağlanması gerektiğini doğrular.

Değiştirme projeleri için bir referans kablo ve ekipman modeli, başlangıç ​​konfigürasyonunun oluşturulmasına yardımcı olur. Yeni bir tasarım için, eşleşen konnektör çizimi ve bağlantı noktasının etrafındaki mevcut alan, cihazın ucunun muhafazayla birlikte geliştirilmesine olanak tanır. Diğer voltaj ve cihaz ucu formatları ürün yelpazemizde mevcuttur. Elektrikli USB Kablosu menzil.

Yapılandırma Seçenekleri

Her özel montaj için aşağıdaki öğeler seçilir. Nihai özellikler onaylı kablo çizimine kaydedilir.

Güç ve USB Verilerini Ayrı Gereksinimler Olarak Belirtin

Yalnızca güçle çalışan bir yapı, tanımlanmış bir besleme ve dönüş yoluna ihtiyaç duyar. Verilerin etkin olduğu bir yapı aynı zamanda amaçlanan bağlantı için gereken USB iletkenlerini, konektör kontaklarını ve koruma düzenlemesini de gerektirir. Biten montaj seçilen ana bilgisayar ve çevre birimi ile değerlendirilmelidir.

İletken seçiminde kablo uzunluğu ve cihaz yükü birlikte incelenir. Mevcut gereksinim, yalnızca ana bilgisayar fişinden çıkarılmak yerine, komple düzeneğe aittir. Yalnızca güçle çalışan ve veri özellikli sürümlerin benzer göründüğü durumlarda, ayrı parça numaraları ve net etiketleme, servis ekiplerinin doğru yedek parçayı seçmesine yardımcı olur.

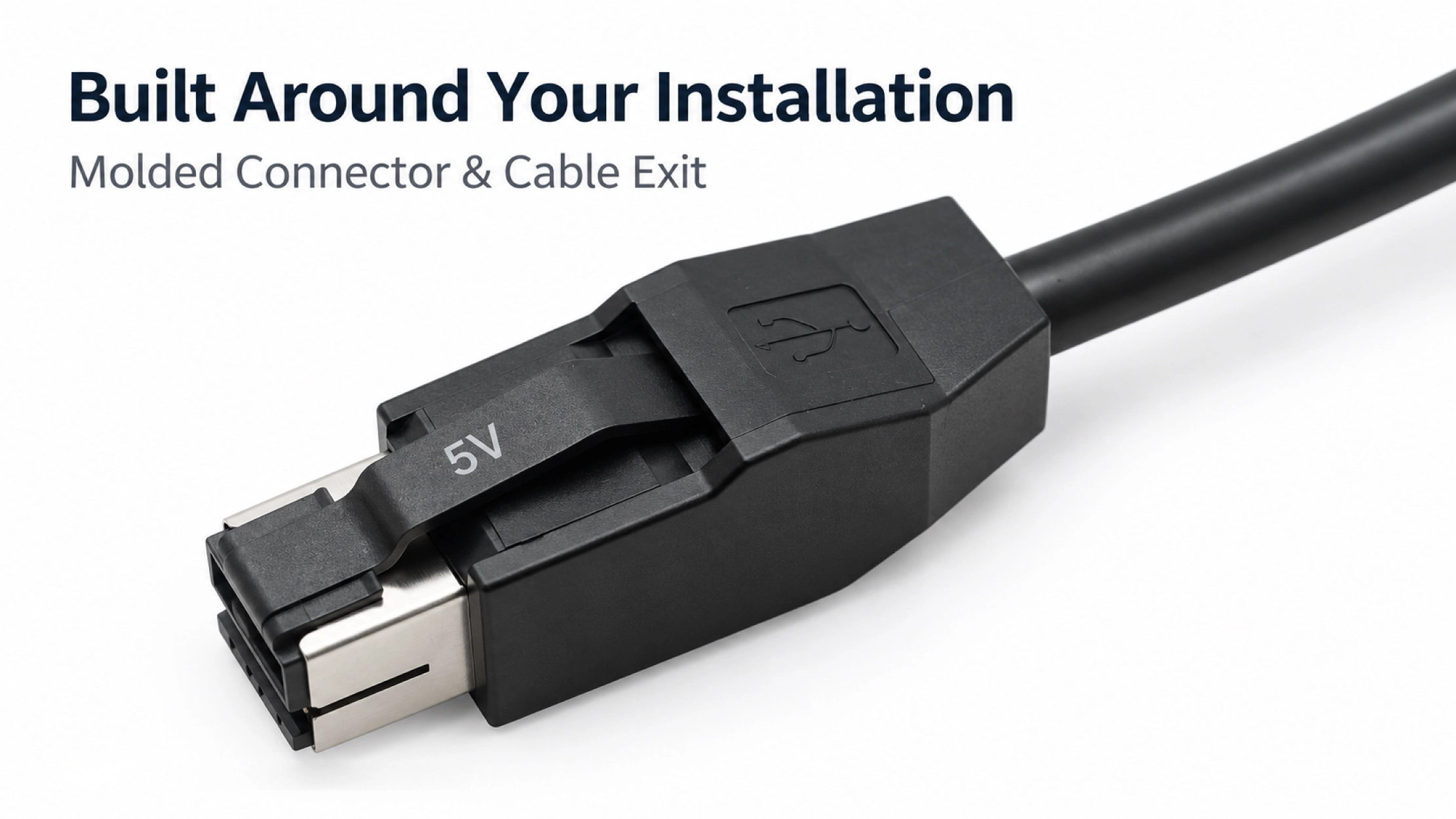

Kalıplı Çıkışı Mevcut Alana Sığdırın

Bir POS ekranının arkasında veya bir tezgahın içinde, kablonun yanı sıra konnektör gövdesi ve gerilim azaltıcı için de alana ihtiyaç vardır. Çıkış yönü, fişin tam olarak yerleşmesine izin vermeli, mandala erişim sağlamalı ve kabloyu mahfazanın kenarlarından uzak tutmalıdır. Kurulum fotoğrafları, kablo uzunluğu ölçümünde gözden kaçabilecek kısıtlamaların belirlenmesine yardımcı olur.

Goochain konnektör üst kalıbını, gerilim giderme profilini ve kablo yolunu birlikte inceleyebilir. Örnekler, aynı geometri üretime sunulmadan önce uygunluğun kontrol edilmesi için pratik bir yol sağlar.

Çizimden Üretime OEM ve ODM Desteği

Goochain, kendi bünyesinde elektrikli USB düzenekleri geliştirmekte ve üretmektedir. Dongguan, Çin'de 5.000 m² tesis . OEM çalışması, onaylanmış konnektör seçimini ve kablolama çizimini takip eder. ODM projeleri için mühendislik desteğimiz, arayüz incelemesini, bileşen seçimini, kalıplanmış yapıları ve ekipman yerleşimi etrafında örnek geliştirmeyi kapsar.

Örnek onay, konektör uyum kontrollerini, kablolama doğrulamasını ve gerekli güç ve USB işlevlerini içerebilir. Onaylanan konfigürasyon daha sonra üretim denetimi için referans sağlar. Bizim Fabrika ve Kalite sayfa, üretim operasyonlarımız genelinde gelen, süreç içi ve son denetimleri özetlemektedir.

Özel 5V Düzeneği Hakkında Sorular

Bir 5V kablo her POS çevre birimine sığabilir mi?

Hayır. Cihaz konnektörü ve pin çıkışı, voltajın yanı sıra eşleşmelidir. Benzer görünümlü muhafazalarda farklı kablolar kullanılabilir, bu nedenle sipariş vermeden önce ekipman arayüzünün onaylanması gerekir.

Yalnızca güçle çalışan bir tasarım, USB verilerini taşıyacak şekilde revize edilebilir mi?

Evet, revize edilmiş bir tasarım olarak. İletken düzenlemesi, konektör kontakları ve USB gereksinimlerinin gözden geçirilmesi ve ardından yeni düzeneğin amaçlanan ekipmanla değerlendirilmesi gerekir.

Örnek teklif için hangi bilgilere ihtiyaç vardır?

5V ana bilgisayar arayüzünü, cihaz konnektör çizimini veya referans örneğini, pin atamasını, kurulu uzunluğu ve çalışma yükünü gönderin. İlk numuneyi ve teklifi tanımlayabilmemiz için gerekli USB işlevini, kurulum fotoğrafını ve hedef miktarı ekleyin.
