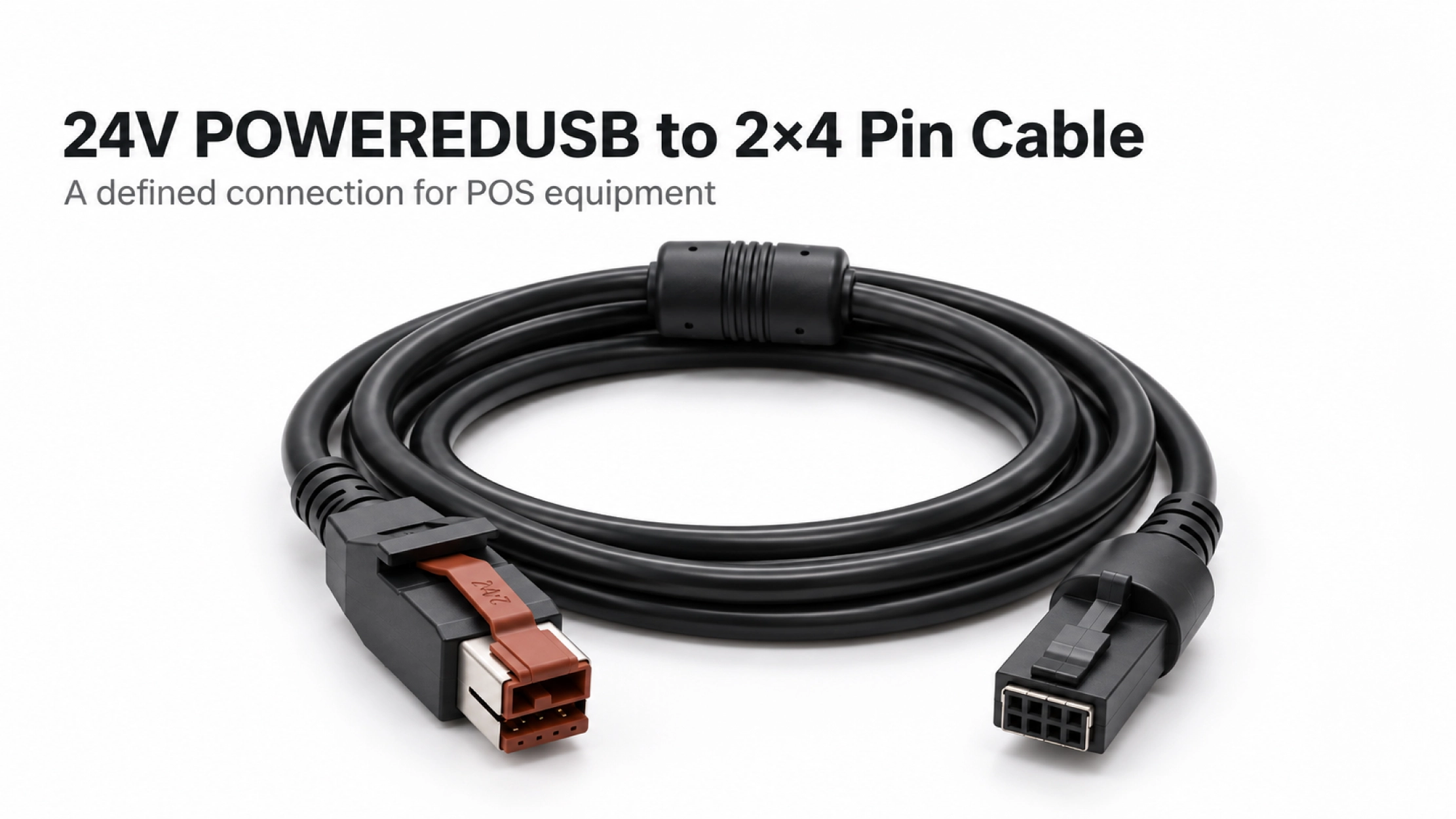

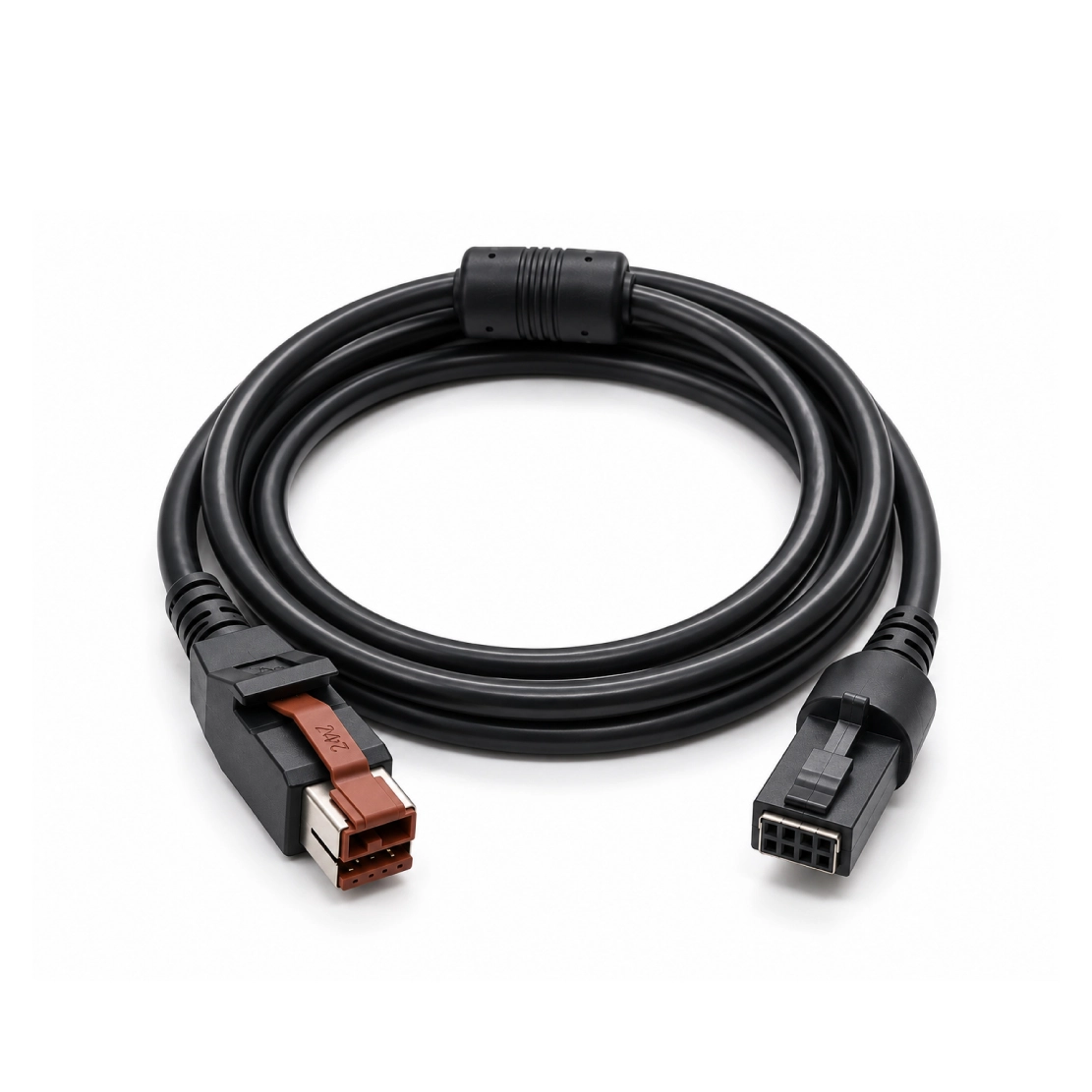

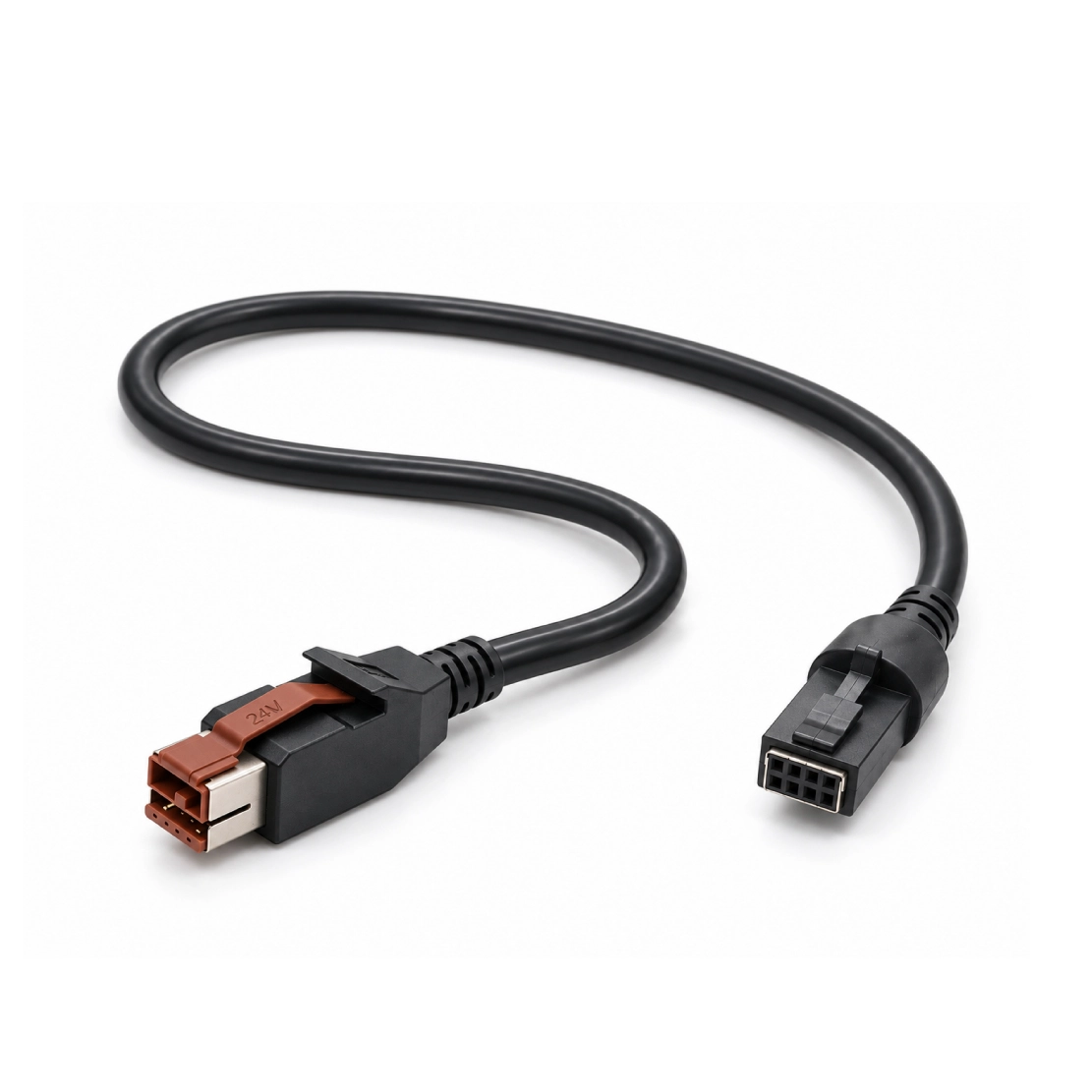

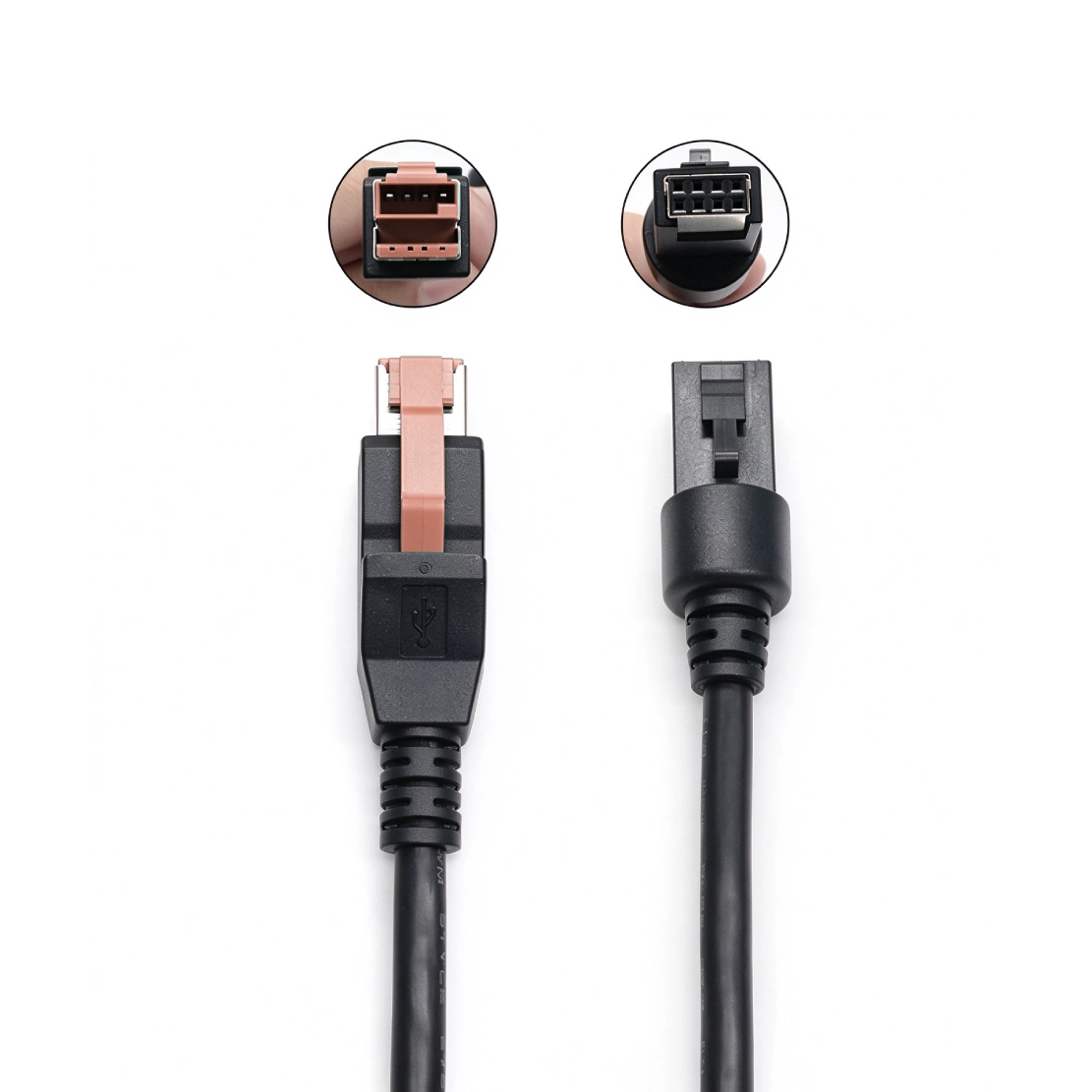

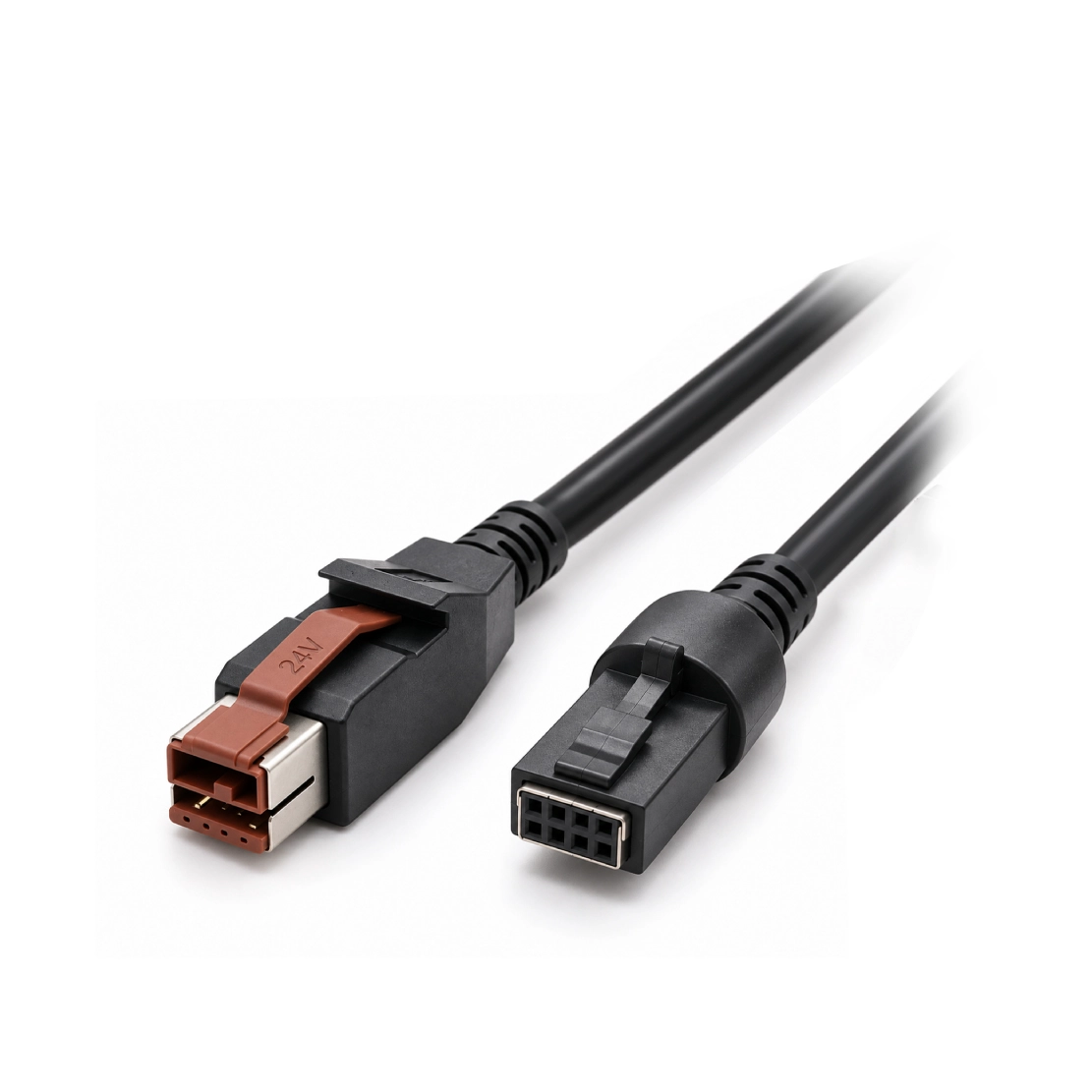

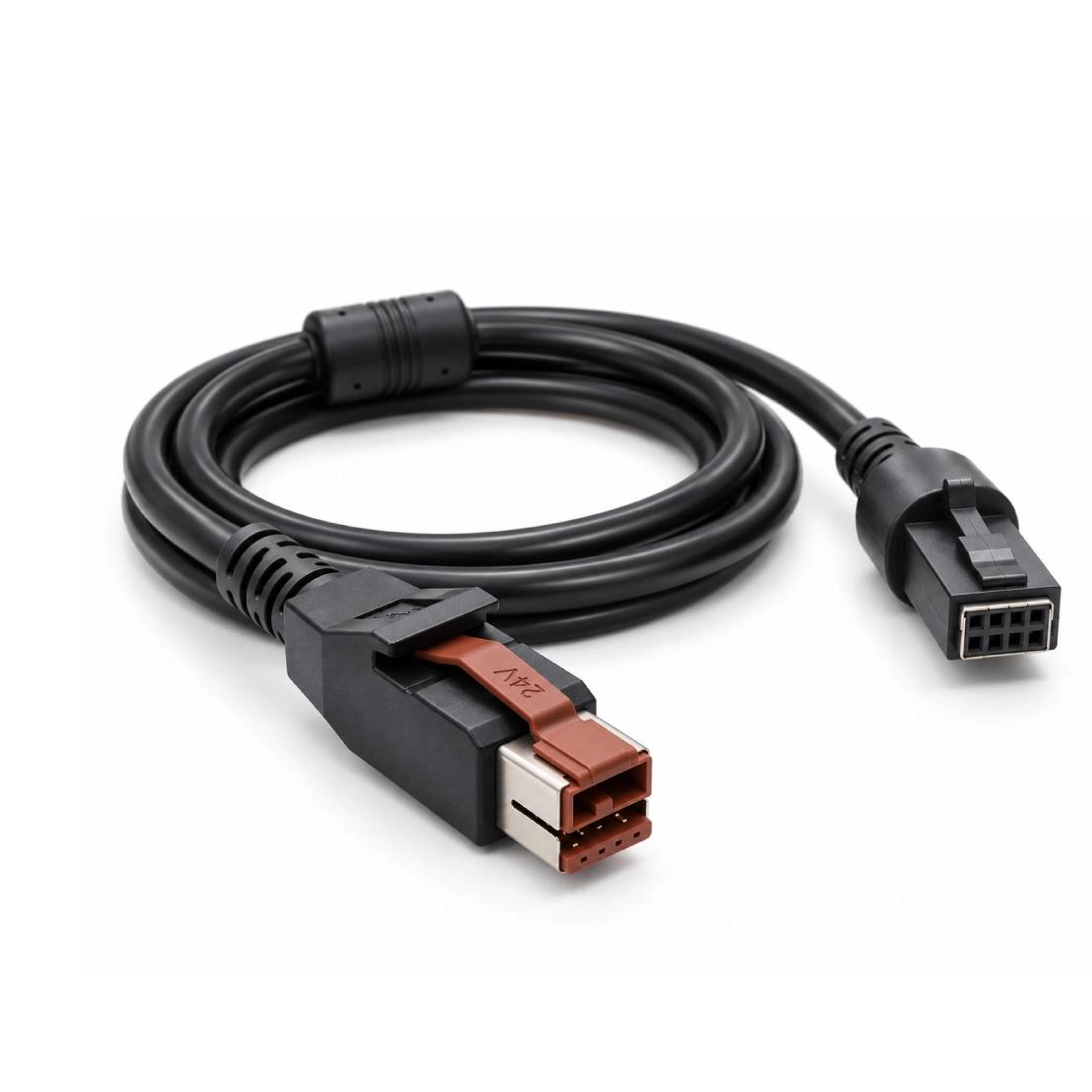

POS Ekipmanları için 24V POWEREDUSB - 2x4 Pin Kablo

Kablo rotasına genellikle POS ekipmanı kurulumunun sonlarında, ana bilgisayar ve çevre birimi yerlerini bulduktan sonra karar verilir. Bu rota güç bağlantısı açısından önemlidir. Goochain'in 24V POWEREDUSB'den 2x4 Pin Kabloya 24V anahtarlı ana bilgisayar bağlantısı ve dörtlü iki sıra halinde düzenlenmiş tek bir sekiz konumlu cihaz konektörü ile kurulu uzunluk, cihaz yükü ve eşleştirme arayüzü etrafında belirtilir.

Yeni bir kurulum veya değiştirme grubu için fiziksel uygunluğun yanı sıra elektrik konfigürasyonunu da inceliyoruz. Sonuç, mühendislik ve satın alma ekiplerinizin tanımlayıp yeniden sipariş verebileceği, tanımlanmış bir kablo yapısıdır.

Çevre Birimi Çalışmaya Başladığında Ne Olur?

Bir cihazın boştaki talebi hikayenin yalnızca bir kısmını anlatabilir. Başlatma veya çalışma yoğunlukları bağlantıya farklı talepler getirebilir. İletkenleri seçmeden önce sürekli yükü, ilgili tepe noktalarını ve çevre birimin girişinde kabul ettiği voltaj aralığını soruyoruz.

Bu gereksinimler kablo uzunluğu ve seçilen kontaklarla birlikte dikkate alınır. Cihaz ana bilgisayardan uzaklaşırsa orijinal kablo ölçüsü otomatik olarak taşınmak yerine gözden geçirilmelidir. 24V tanımı yardımcı beslemeyi tanımlar; mevcut derecelendirme belirtilen komple montaja aittir.

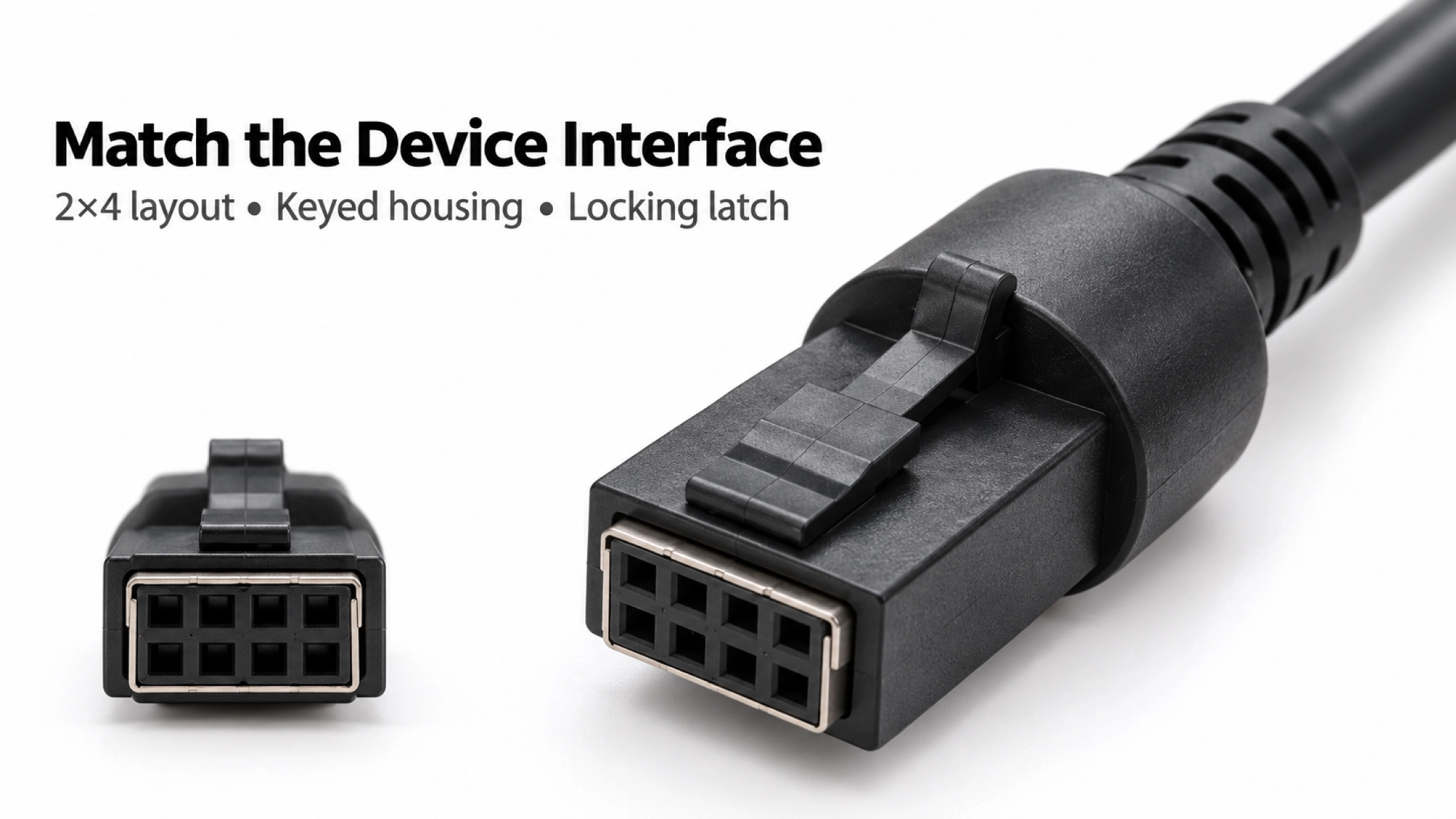

Tam Tanımlı Tek Cihaz Konektörü

İki satırlı düzen yararlı bir açıklamadır ancak tam bir bağlayıcı özelliği değildir. Anahtar konumu, kontak düzeni ve mandal bağlantısı ekipmanla eşleşmelidir. Kablolama haritası daha sonra gerekli her güç ve sinyal bağlantısının nereye gittiğini tanımlar.

Konektör parça numarası mevcut olmadığında net bir eşleşen yüz fotoğrafı ve eşleşen bir örnek, arayüzü incelememize yardımcı olur. Çizim, kablolama onaylanmadan önce görüş yönünü ve pin numaralarını tanımlamalıdır. Farklı girişi olan ekipmanlar için, Elektrikli USB Kablosu aralık, incelenecek diğer bağlantı formatlarını sağlar.

Numuneyi Normal Ekipman Çalışması Sırasında Değerlendirin

Süreklilik amaçlanan kablo bağlantılarını doğrular. Tek başına USB çalışmasını sağlamaz veya kaynağın çevre birimin çalışma yükü altında nasıl davrandığını göstermez. Bu nedenle numune incelemesi ekipmanın gerçekte nasıl kullanılacağını yansıtmalıdır.

Verilerin etkin olduğu bir yapı için gerekli USB işlevini kabul edin ve bunu amaçlanan ana bilgisayar ve çevre birimiyle değerlendirin. Yüklenen voltaj ilgili çalışma koşullarında cihaz girişinden kontrol edilebilir. Bu sonuçlar, her özel versiyona bir performans talebi atamak yerine seçilen uzunluğun ve yapının onaylanması için bir temel sağlar.

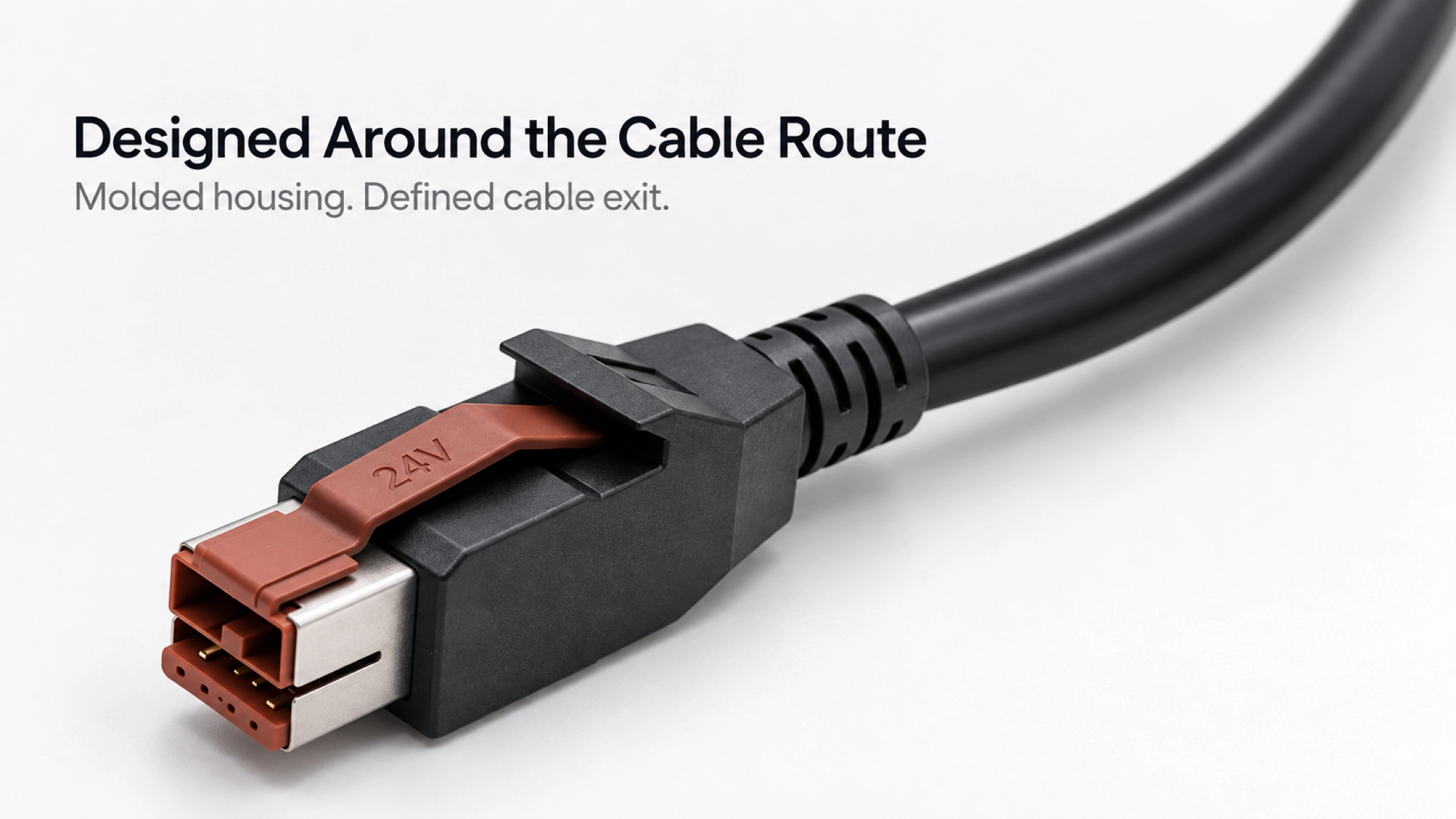

Kablo Çıkışını Kurulumu Takip Edin

Üst kalıplama ve gerilim azaltma için cihaz soketinin ötesinde alana ihtiyaç vardır. Yakındaki bir kapak, braket veya muhafaza duvarı, kablonun konektörün hemen arkasında bükülmesine neden olabilir. Bir kurulum fotoğrafı, kalıplı çıkışı yerleştirmeden önce bu alanı değerlendirmemize yardımcı olur.

Goochain, mandal erişimi ve rutin bağlantı kesme için alanla birlikte rota etrafında kalıplama ve gerilim azaltmayı geliştirebilir. Kararlaştırılan geometri kablo yapısıyla birlikte kaydedilir, böylece daha sonraki bir üretim partisi aynı ekipman düzenine uyar.

Tekrarlanan Siparişler için Açık Bir Spesifikasyon

Goochain, Çin'in Dongguan kentinde bulunan ve 5.000 m²'lik fabrikasında çizime dayalı OEM üretimini ve ODM gelişimini destekleyen bir kablo montajı üreticisidir. Bu elektrikli USB düzeneği için geliştirme; konnektör seçimini, kablo yapısını, yönlendirmeyi ve kalıplanmış yapıları kapsayabilir.

Üretimden önce, onaylanmış çizimin ana bilgisayar arayüzünü, tam cihaz konnektörünü, pin haritasını, uzunluğunu ve kalıplanmış çıkışını bir araya getirmesi gerekir. Kabul edilen numune ve mutabakata varılan denetim gereklilikleri daha sonra tedarik edilecek versiyonu tanımlar. Bizim Fabrika ve Kalite genel bakış, giriş, süreç içi ve son denetim aşamalarını açıklar.

Bu Yapılandırmayla İlgili Sorular

12V versiyonu bu kablonun yerini alabilir mi?

İki sıralı cihaz konektörünün değiştirilebilirliğini varsaymayın. Besleme, anahtarlama, kontaklar ve pin ataması, amaçlanan bağlantının her iki ucuna da uygun olmalıdır.

Daha uzun bir kablo sipariş ederken aynı yapıyı koruyabilir miyim?

Bu, yükün, izin verilen voltaj düşüşünün, kontak sisteminin ve USB gereksiniminin gözden geçirilmesini gerektirir. Yeni uzunluğu, yalnızca uzunluktaki bir değişiklik olarak ele almak yerine, onaylanmış yapısıyla kaydedin.

Her konfigürasyon için standart bir akım değeri var mı?

Bu özel bir kablo serisidir. İletkenleri, kontakları ve uzunluğu da dahil olmak üzere seçilen komple düzeneğin elektriksel değerleri doğrulanır.
