Çevre biriminin anahtarlaması, mandalı ve güç ve veri pin çıkışıyla eşleşen 12V ana bilgisayar bağlantısı ve iki sıralı cihaz fişi.

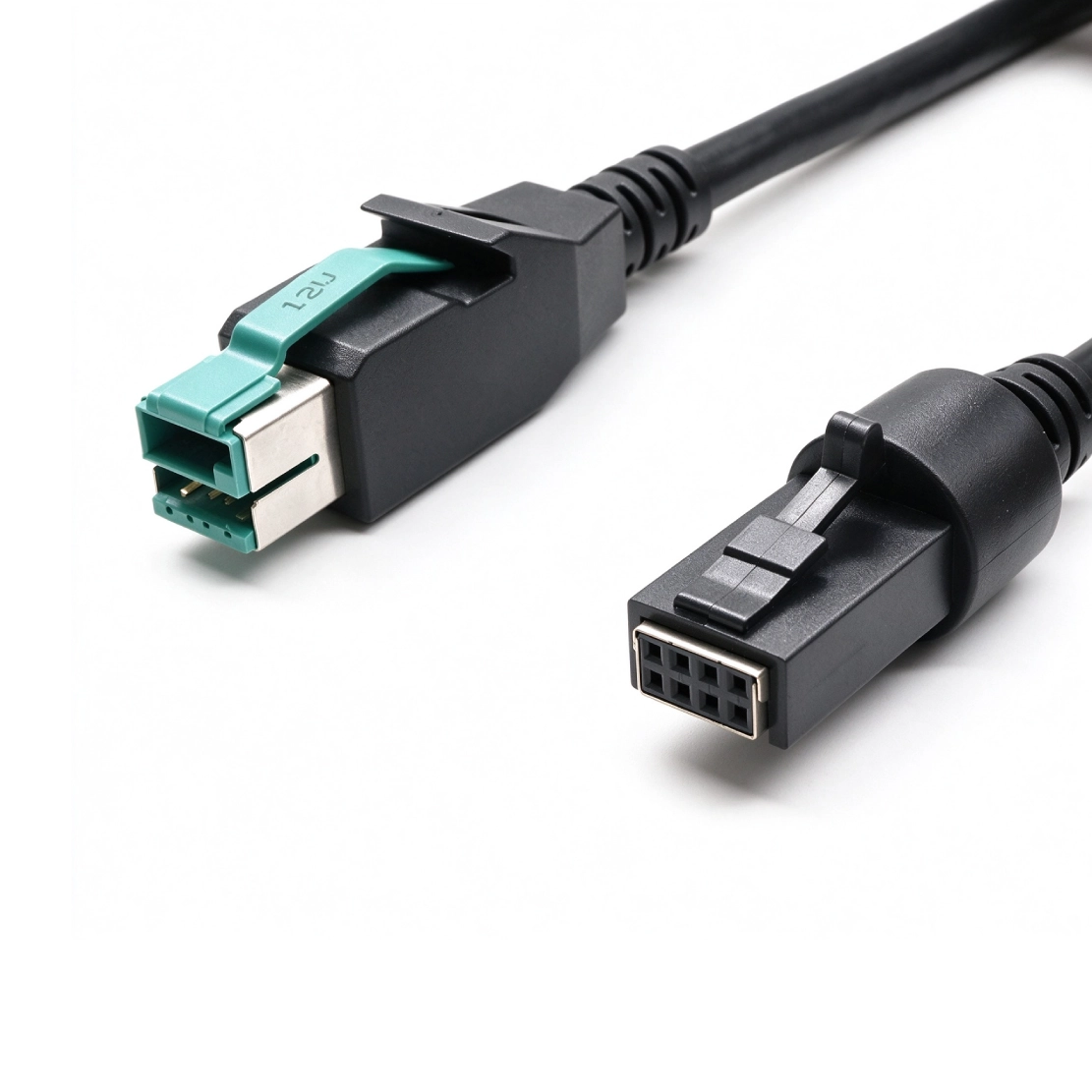

Bu kablonun siparişi çevre birimi soketinden başlar. 2x4 düzeninin iki sıra halinde sekiz temas konumu vardır, ancak mandal, anahtarlama ve kablo haritası hangi düzeneğin uygun olacağını belirler. Goochain, kabloyu 12V POWEREDUSB erkek ana bilgisayar fişi ve ekipmanla uyumlu 2x4 cihaz konektörüyle yapar ve belirtilen USB ve güç bağlantılarını tek seferde taşır. Kablo uzunluğu, iletken yapısı ve kalıplanmış çıkışlar, bir çiftleşme çiziminden veya referans numunesinden geliştirilebilir.

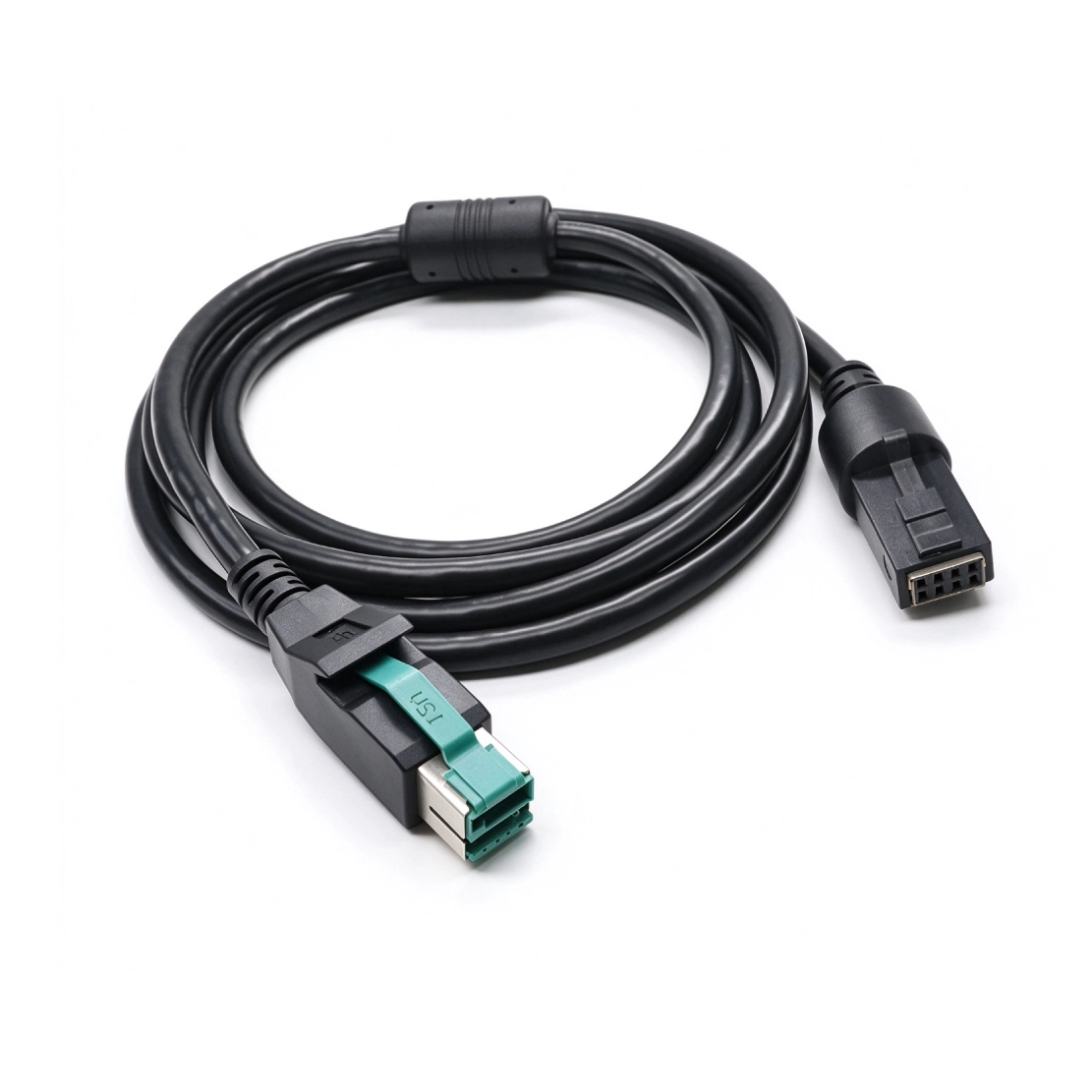

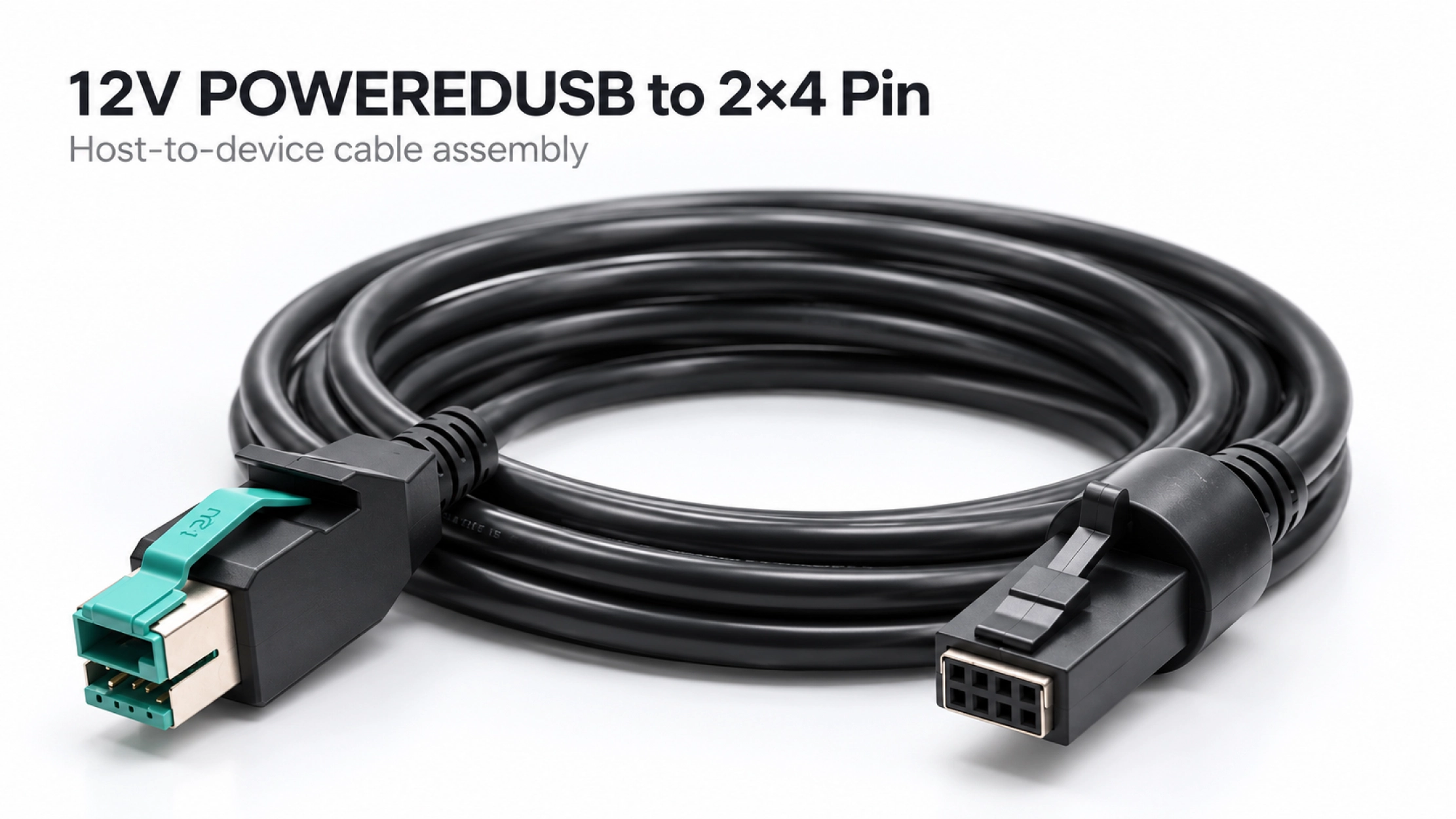

Bir POS çevre biriminin tek bir 2×4 pinli soketi olduğunda, kablonun besleme voltajından daha fazla eşleşmesi gerekir. Goochain'in 12V POWEREDUSB - 2×4 Pimli Kablosu, uyumlu bir ana bilgisayar bağlantı noktasını bu cihaz arayüzüne bağlar ve ekipman için tanımlanan kablolar aracılığıyla USB verilerini ve gücü taşır. Çevresel uçta sekiz konumlu bir konnektör bulunan, doğrudan ana bilgisayardan cihaza bir düzenektir.

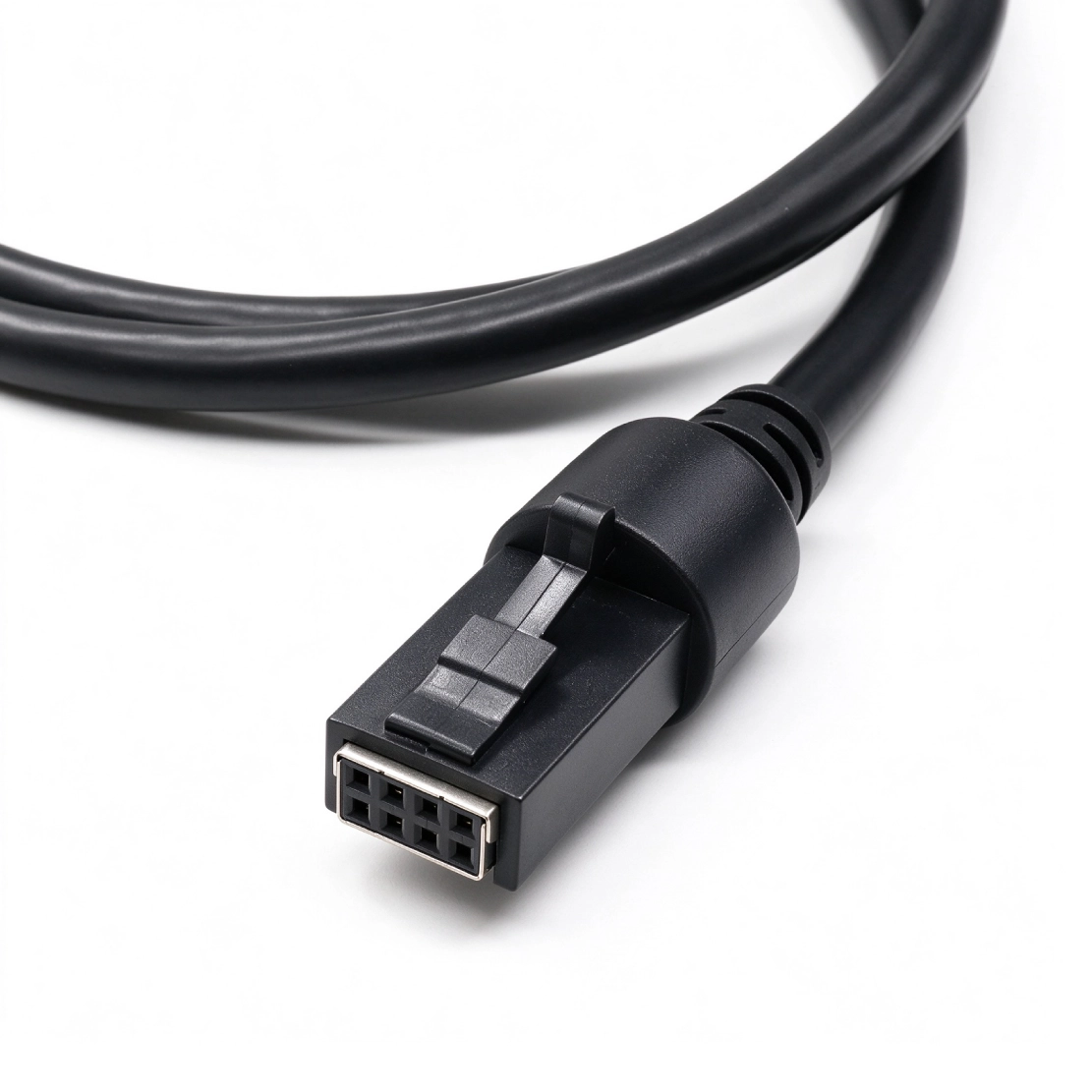

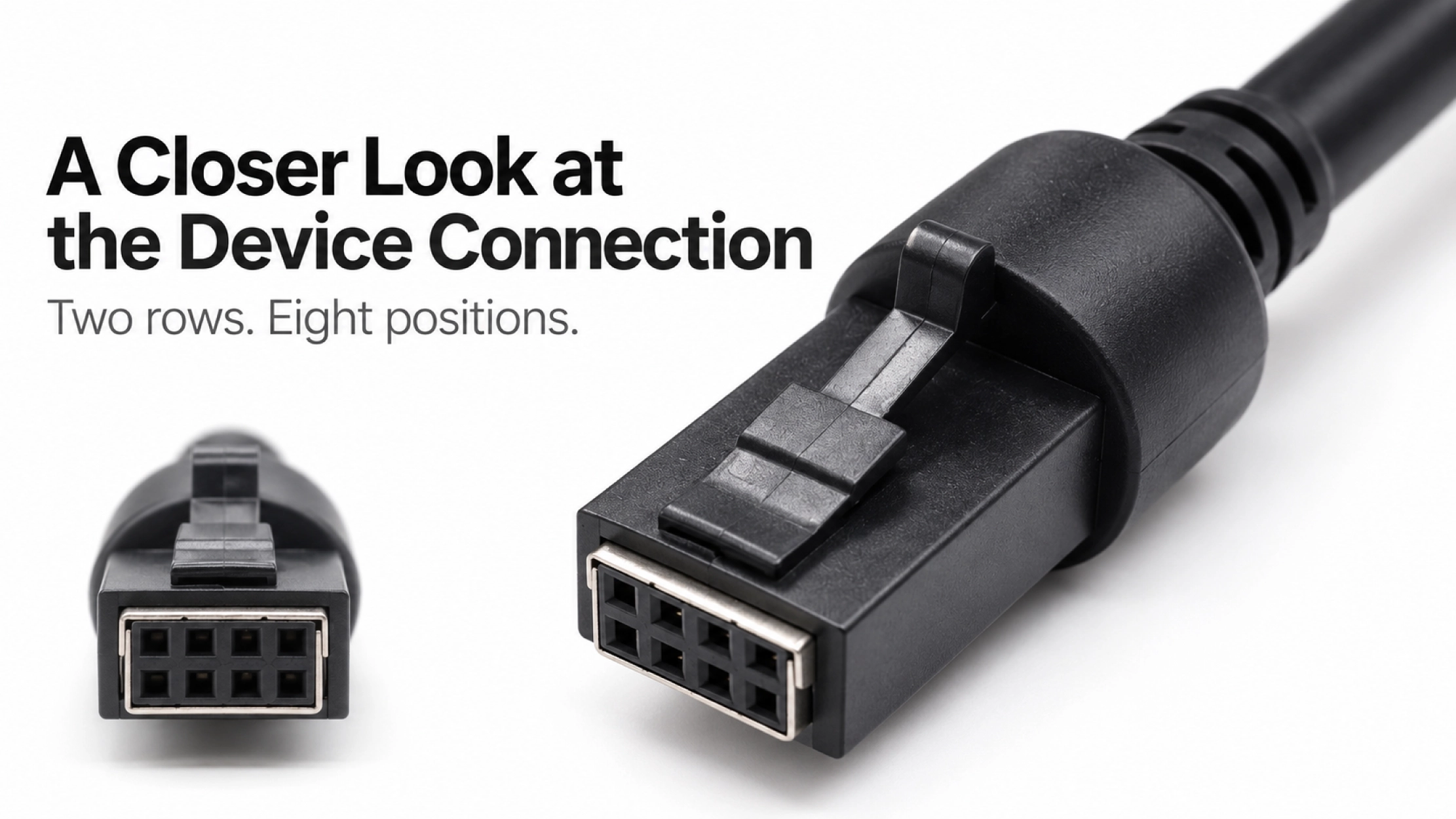

Cihaz soketinin önden çekilmiş bir fotoğrafı genellikle en yararlı başlangıç noktasıdır. Dört kontaktan oluşan iki sıra bize düzeni anlatır ancak muhafaza şekli, kontak aralığı, anahtarlama ve mandal kablonun doğru şekilde eşleşip eşleşmeyeceğini belirler. Soketin bir girintinin içindeki konumu aynı zamanda konnektör gövdesi için ne kadar yer kaldığını da etkiler.
Yedek kablo için mümkünse mevcut düzeneği ve ekipman modelini gönderin. Yeni bir tasarım için, eşleşen konnektör parça numarası veya çizimi, numune üretiminden önce cihazın ucunun tanımlanmasına yardımcı olur. Çevre birimi başka bir arayüz kullanıyorsa, Elektrikli USB Kablosu aralık, diğer cihaz ucu yapılandırmalarını içerir.

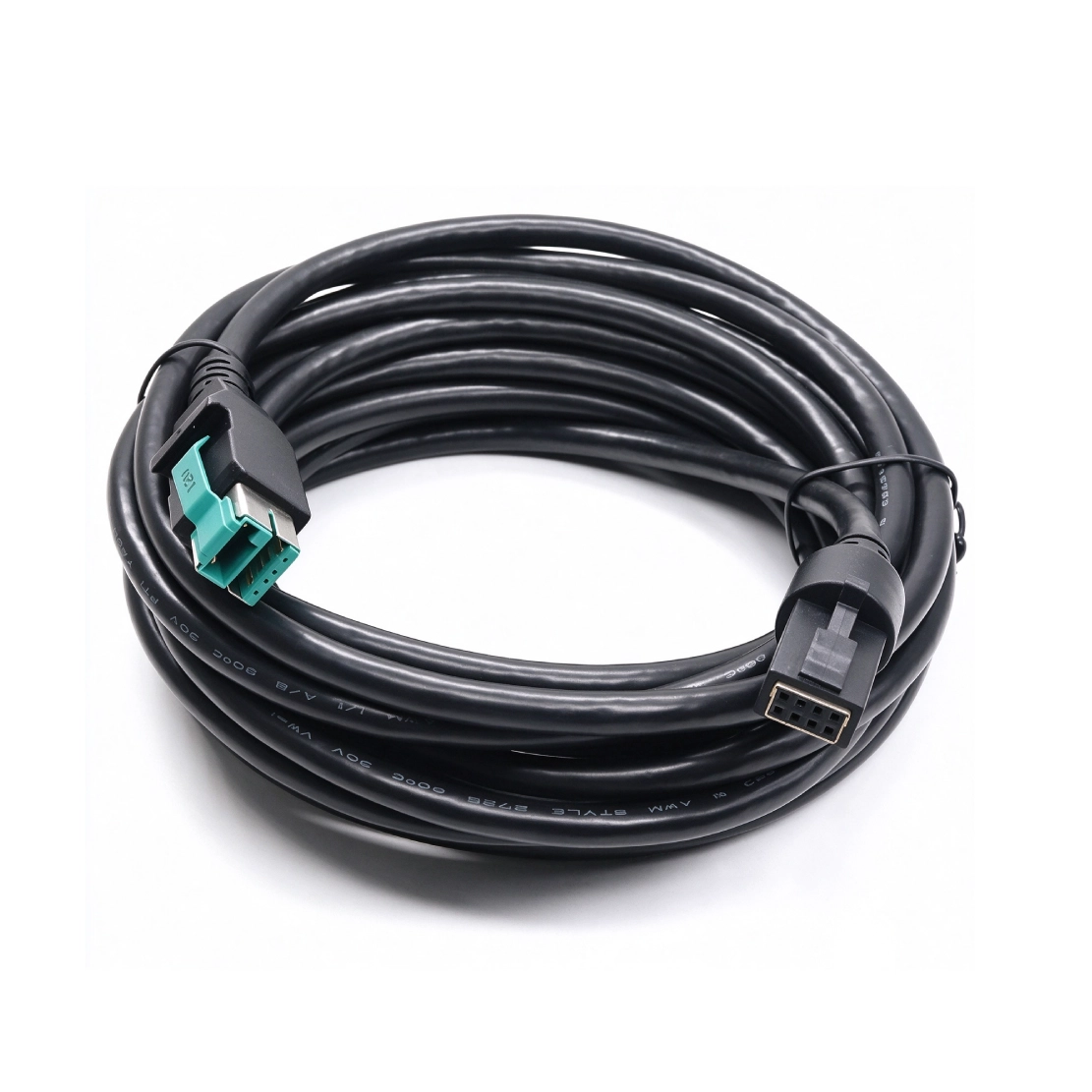

Aşağıdaki referans yapı, listelenen 3 m'lik versiyonu açıklamaktadır. Bir OEM siparişinde, onaylı çizim seçilen uzunluğu, konektör ayrıntılarını ve elektrik gereksinimlerini kaydeder; böylece satın alma ve mühendislik çalışmaları aynı spesifikasyona göre yapılır.
| Öğe | Referans / Sipariş Tanımı |
|---|---|
| Ana bilgisayar bağlantısı | 12V anahtarlı POWEREDUSB erkek |
| Cihaz bağlantısı | Tek 2×4 konumlu erkek konnektör; eşleşme yuvası ve pin ataması onaylanacak |
| Referans uzunluğu | 3m; kurulum için incelenen özel uzunluklar |
| Referans iletkenleri | 26 AWG veri iletkeni ve 20 AWG güç iletkeni |
| Referans kablo gövdesi | Yaklaşık 6,5 mm dış çap; çift korumalı yapı |
| USB verileri | Listelenen sürüm: 480 Mbps'ye kadar; değiştirilmiş düzenekler belirtilen sistem için doğrulama gerektirir |
| Özel geliştirme | Kablo uzunluğu, iletken yapısı, ekranlama ve konnektör üst kalıbı, tasarımın incelemesine tabidir |
Bir konnektör, kablolaması cihaz için yanlış olduğunda mekanik olarak takılabilir. Bu nedenle montaj çiziminin, çevre biriminin gerektirdiği güç, geri dönüş ve USB sinyal bağlantıları dahil olmak üzere her bir ana bilgisayar kontağını ve 2x4 konnektördeki hedefini tanımlaması gerekir.

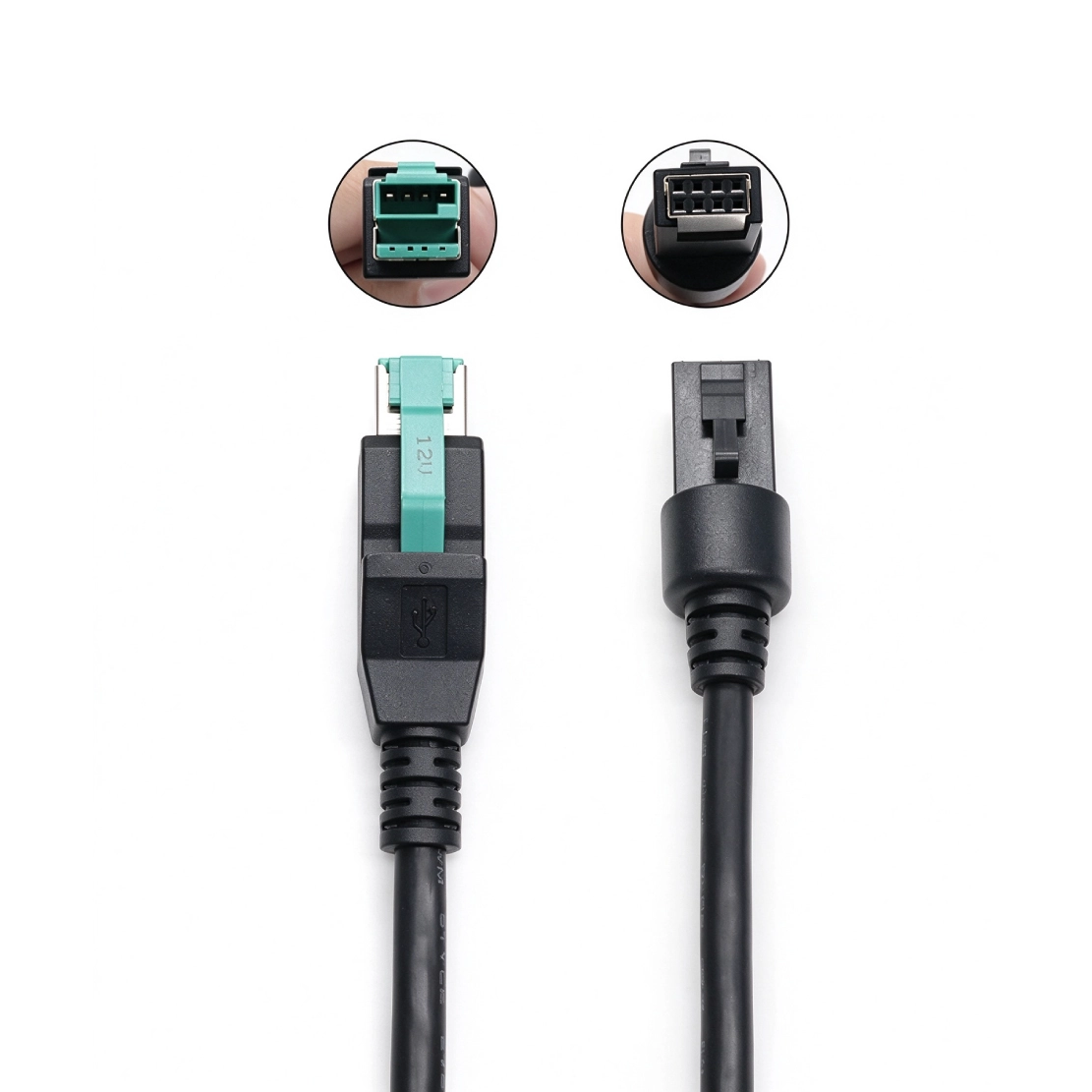

Konektör görünümleri, net bir pin-one referansı ile, eşleşme yüzü veya kablo tarafı görünümleri olarak işaretlenmelidir. Bu, bir örnek çoğaltıldığında yansıtılmış pin atamasını önler. Özellikle birden fazla tedarikçi veya ekipman revizyonu söz konusu olduğunda, kablo renkleri tek başına bu çizimin yerine geçmez.

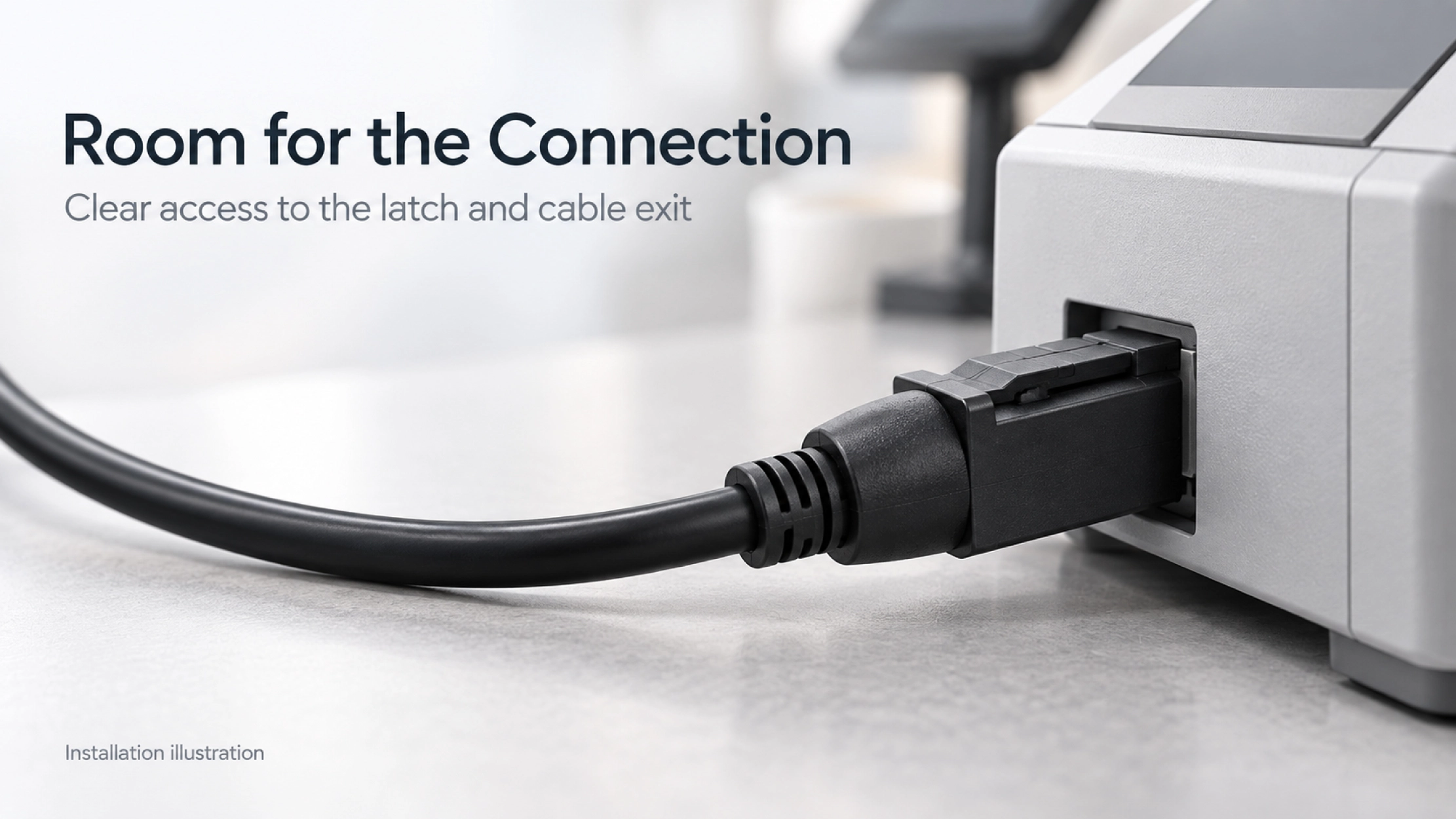

Bir ödeme terminalinin arkasında veya bir büfenin içinde, en kısa kablonun kurulumu her zaman en kolayı olmayabilir. Güzergahın kalıplanmış kablo çıkışı için alana, kademeli bir kıvrıma ve konnektör mandalına erişime ihtiyacı vardır. Bir kapağa sıkışan bir kablo, rutin cihaz değişimini gereksiz yere zorlaştırabilir.
Bir muhafaza fotoğrafı veya kesit çizimi, bu ayrıntıları sizinle birlikte gözden geçirmemize olanak sağlar. Daha sonra gerçek montaj konumu etrafında kablo uzunluğunu ve üst kalıp geometrisini değerlendirebiliriz. Güç iletkeni seçiminde çevresel yük ve güzergah uzunluğu da dikkate alınır; 12V tanımı tek başına komple düzeneğin mevcut kapasitesini tanımlamaz.
Goochain, 5.000 m² Dongguan fabrikasında OEM ve ODM destekli USB kablo geliştirmeyi destekliyor. Bir proje, bir ekipman çizimiyle veya bir referans kablosuyla başlayabilir. Numune amaçlanan donanım üzerinde değerlendirilmeden önce konnektör seçimi, pim eşlemesi ve kalıplanmış çıkış gözden geçirilir.
Numune onaylandıktan sonra konnektör detayları, kabloları ve boyutları üretim referansı haline gelir. Mutabık kalınan denetim planı eşleşme uyumunu, devamlılığını, kısa devreleri, görünümü ve işlevsel kontrolleri kapsayabilir. Bizim Fabrika ve Kalite sayfasında bu çalışmanın arkasındaki giriş, süreç içi ve son denetim aşamaları açıklanmaktadır.
Hayır. Bu düzenek, dörtlü iki sıra halinde düzenlenmiş sekiz konumlu bir cihaz konektörü kullanır.
Fotoğraf muhafazanın tanımlanmasına yardımcı olur ancak kablolamayı oluşturmaz. Elektrik konfigürasyonunu doğrulamak için bir parça numarası, pin şeması veya çalışma referans örneği gereklidir.
Benzer bir cihaz ucu muhafazası, düzenekleri birbirinin yerine kullanılabilir hale getirmez. Ana bilgisayar voltajını, konnektör anahtarını ve cihaz pin atamasını ekipman spesifikasyonuyla eşleştirin.
Cihaz soketi veya mevcut bir kablo var mı?
Net bir konnektör fotoğrafı, ekipman modeli ve gerekli kablo uzunluğunu gönderin. Varsa eşleşen parça numarasını veya pin haritasını, çalışma yükünü ve sipariş miktarını ekleyin. Bu ayrıntılar doğru 2×4 konektörü belirlememize ve kurulumunuz için bir örnek tanımlamamıza yardımcı olur.
Zorunlu alanları minimum düzeyde tutun. Doğru alıntı yapmak için çizimleri/fotoğrafları ekleyin.
Uç: Basit bir kurulum fotoğrafı genellikle 2-3 tur sorudan tasarruf sağlar.
Teklif 1-2 gün; gelişme 15–20 gün; seri üretim 20–25 gün (projeye bağlı).
Evet. Referans örneği gereksinimler, çizimlerin ve test planının onaylanmasına yardımcı olur.
Malzemelere ve karmaşıklığa bağlıdır. Prototipleri ve ölçeklenebilir seri üretimi destekliyoruz.
