Uma porta USB-C pode ser fácil de alcançar em um dispositivo simples e difícil de usar depois que o dispositivo estiver instalado. Esta extensão macho-fêmea move o ponto de conexão ao longo de uma rota de cabo plana, deixando um soquete fêmea onde o próximo cabo pode ser conectado.

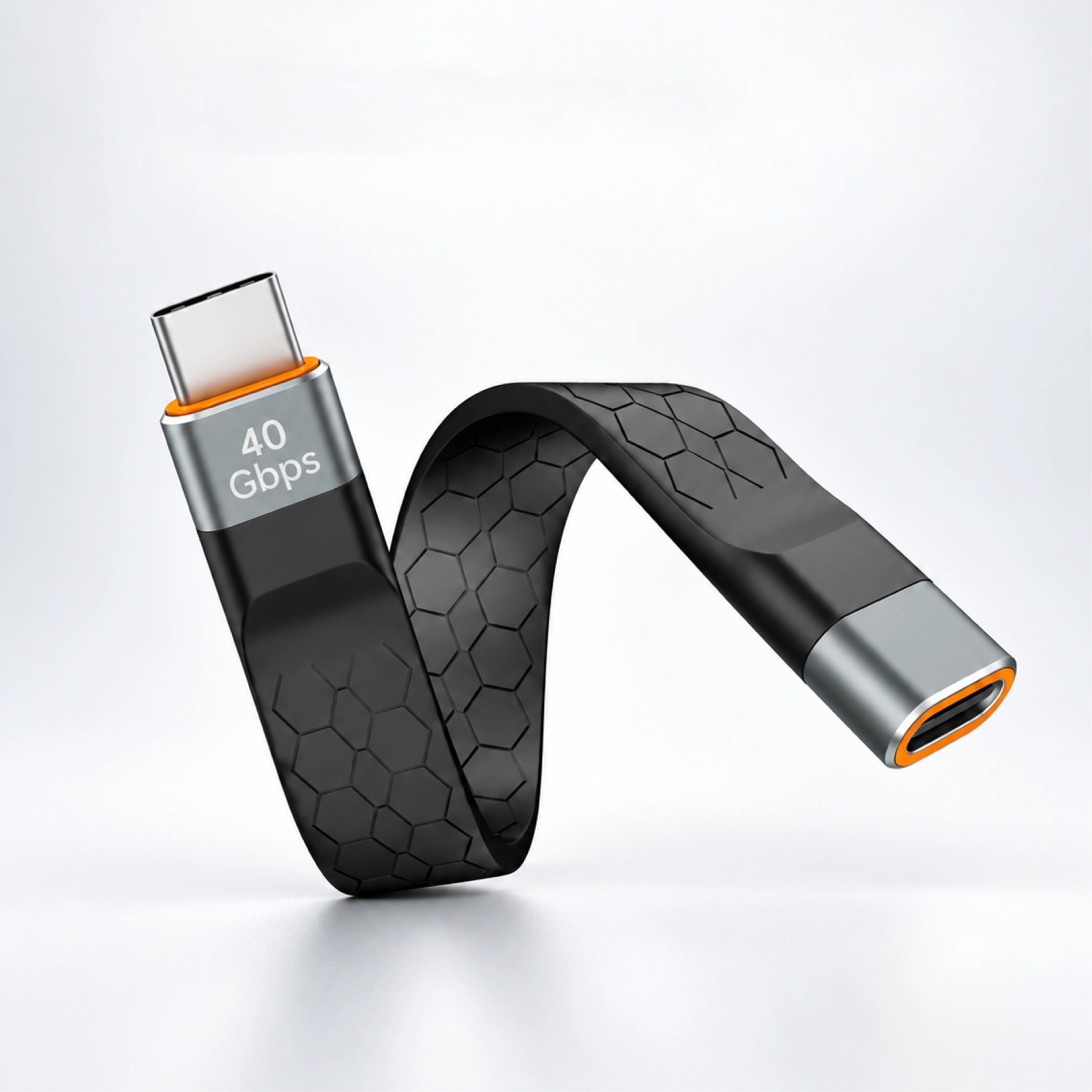

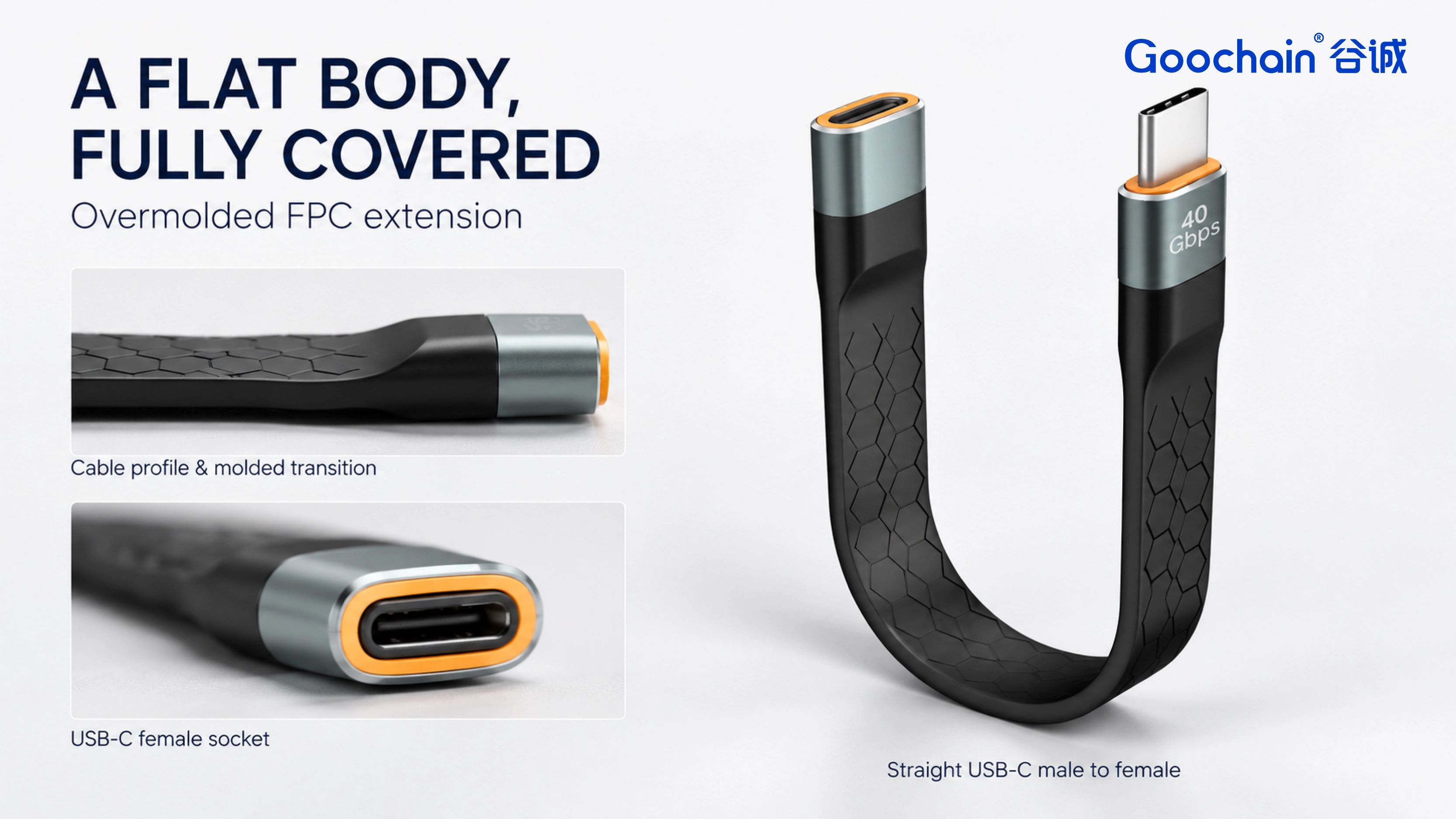

Dentro da montagem há um circuito impresso flexível (FPC). Uma moldagem externa completa cobre o corpo do cabo e forma seu perfil acabado através das transições do conector. Goochain fabrica a extensão para layouts que necessitam de uma conexão acessível e de uma superfície de cabo coberta.

Coloque o soquete onde ele pode ser usado

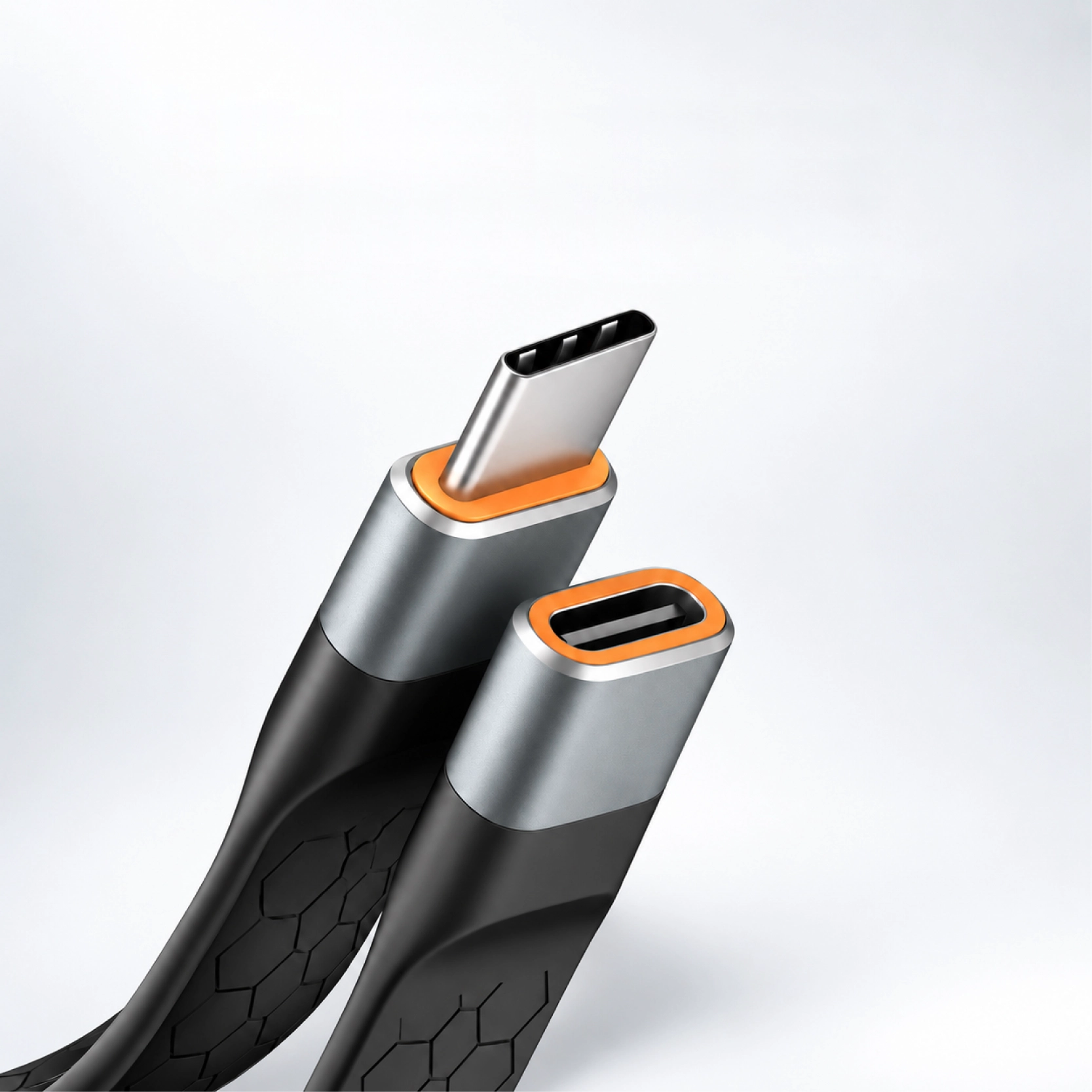

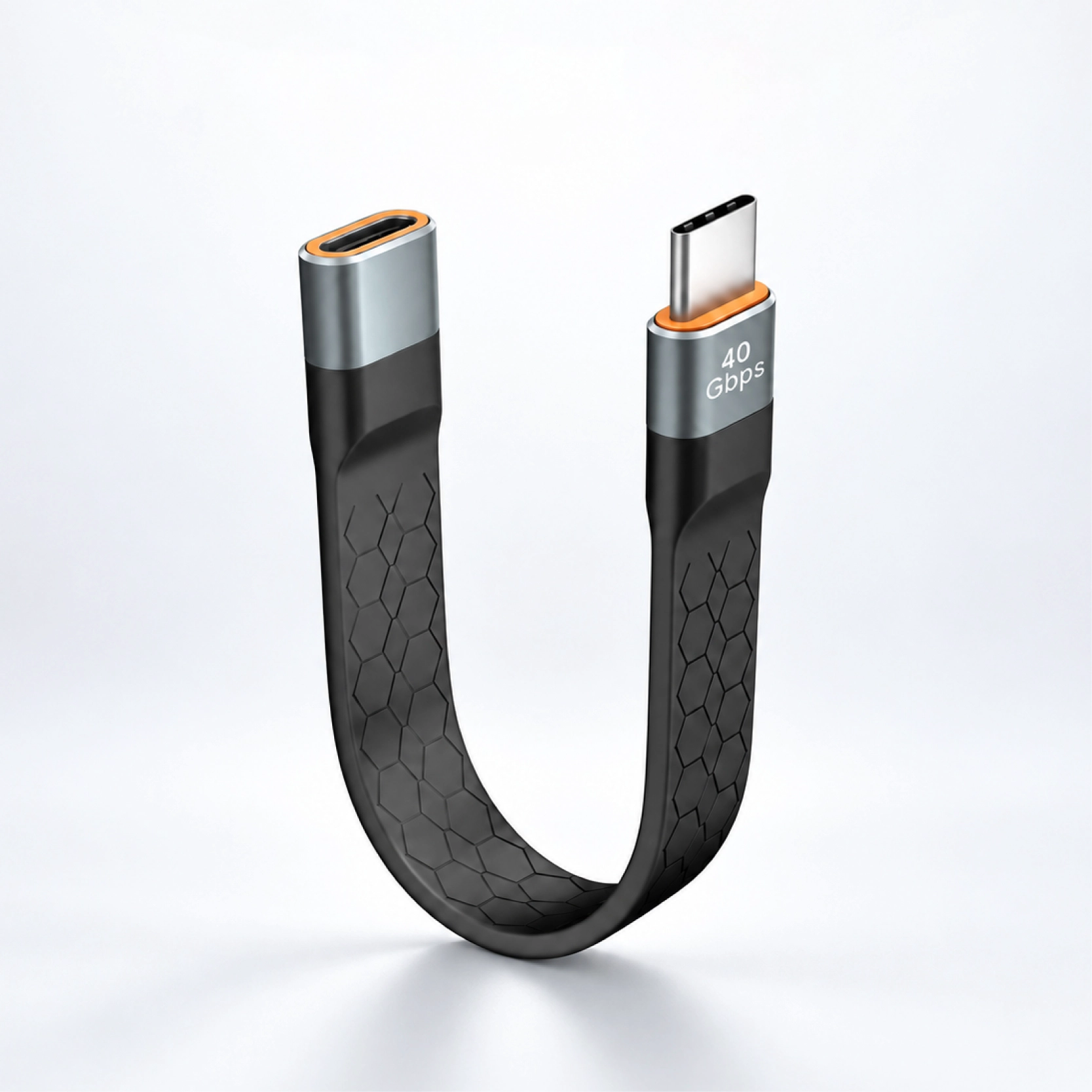

O plugue macho se conecta à porta original do dispositivo. A extremidade fêmea torna-se a conexão acessível para um cabo USB-C separado. O posicionamento dessa tomada faz parte da instalação: é necessário que haja espaço para o plugue correspondente, seu alojamento e a direção de saída do cabo.

A tomada fêmea também necessita de suporte adequado. Um suporte ou gabinete pode segurar o receptáculo enquanto um cabo é inserido ou removido, em vez de deixar a seção flexível para realizar esse movimento. A cobertura moldada confere ao cabo a sua forma exterior; o equipamento ainda fornece a disposição de montagem.

Deixe espaço para o corpo moldado acabado

Uma extensão coberta é útil quando parte da rota permanece visível ou é manuseada durante a instalação e manutenção. A moldagem externa envolve o FPC e fornece uma superfície de manuseio contínua ao longo do corpo plano.

Essa cobertura ocupa espaço. Ao substituir um conjunto FPC sem uma sobremoldagem externa completa, verifique a largura e a espessura do acabamento, as transições maiores perto dos conectores e o espaço disponível para cada dobra. Uma rota que se encaixe na seção central ainda pode ser muito apertada em torno do alojamento do plugue.

Configuração do produto

Especifique toda a conexão

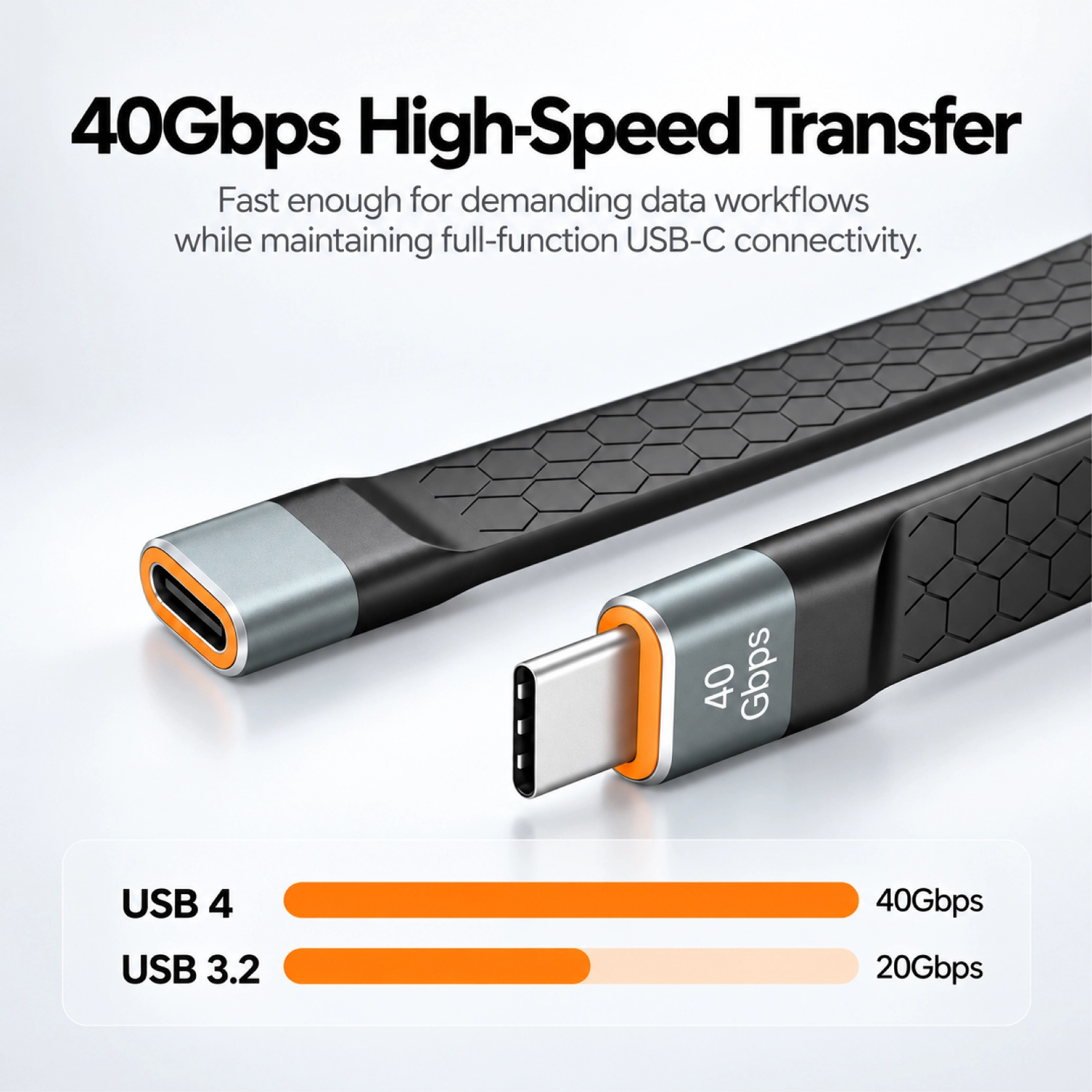

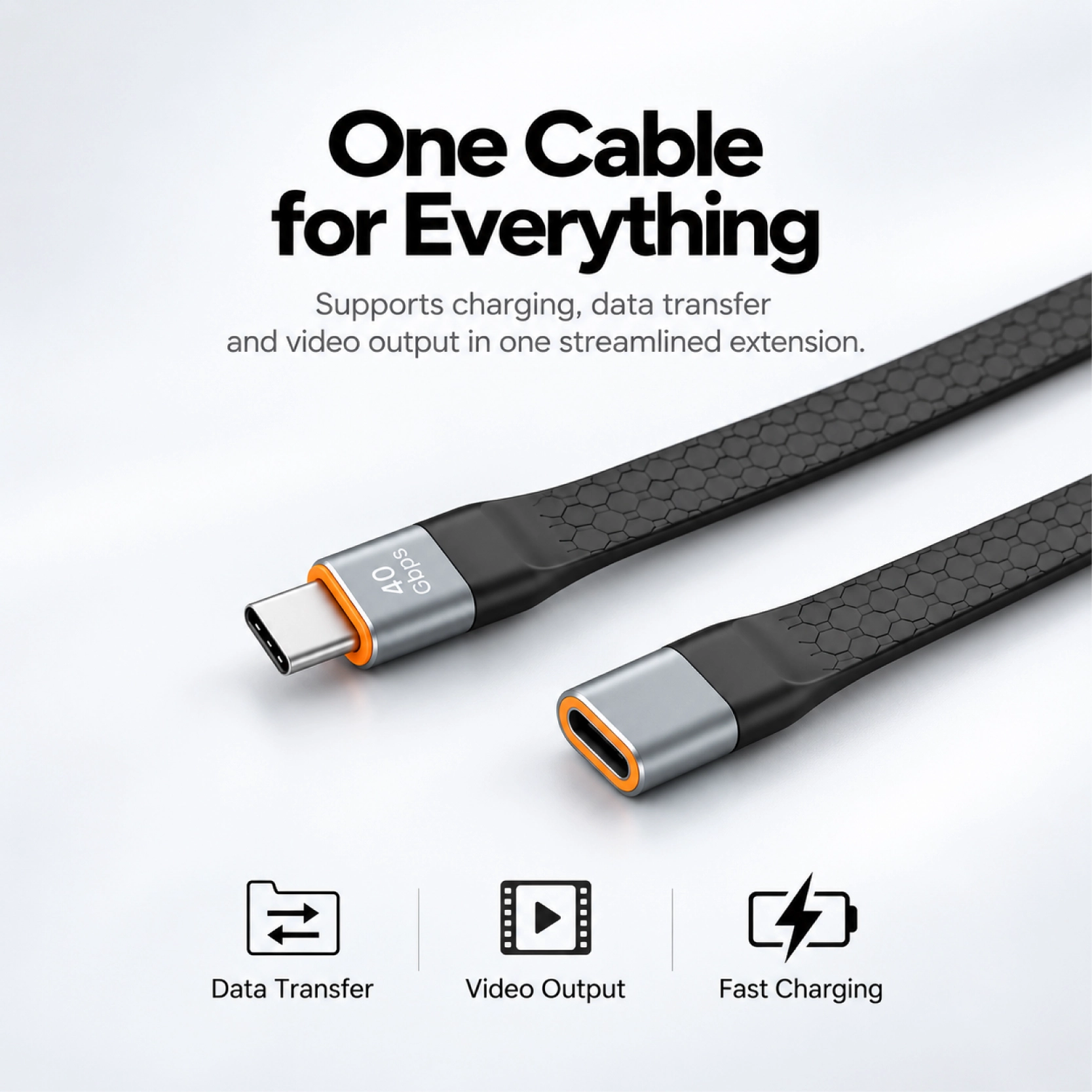

Uma extensão fica entre a porta do dispositivo e outro cabo. Portanto, seus requisitos elétricos precisam levar em conta o cabo a jusante, o comprimento total conectado e o equipamento em ambas as extremidades. Os requisitos de dados, cobrança e exibição são avaliados para esse acordo; o exterior moldado por si só não estabelece uma classificação de desempenho.

Se a instalação simplesmente conectar dois soquetes USB-C, um conjunto macho-macho como o Cabo USB-C 240 W pode ser o arranjo de conector mais direto. Sua classificação de potência se aplica a esse produto separado.

Na Goochain, o contorno moldado e a integração do conector são revisados ​​em conjunto, seguidos de montagem e inspeção elétrica. O trabalho de desenvolvimento centra-se na posição do soquete, rota instalada e funções necessárias. Para as opções mais amplas por trás desse layout, consulte Seleção de cabo USB-C FPC para equipamentos OEM .

Perguntas sobre esta extensão

As extremidades masculina e feminina podem estar voltadas para direções diferentes?

Sim. Combinações retas e angulares podem ser revisadas de acordo com o espaço disponível. As direções finais e as transições moldadas são ajustadas juntas para que o cabo atinja sua posição de instalação sem ser forçado a torcer.

O overmold torna a extensão à prova d'água?

Um exterior moldado não estabelece uma classificação à prova d'água. As aberturas dos conectores e quaisquer vedações necessárias precisam de projeto e verificação próprios.

A extremidade fêmea inclui fixação para montagem em painel?

Um flange de montagem em painel ou fixação por parafuso não é especificado para esta versão. O projeto do equipamento deverá proporcionar suporte adequado para o receptáculo fêmea; qualquer fixação integrada precisa ser definida separadamente.
