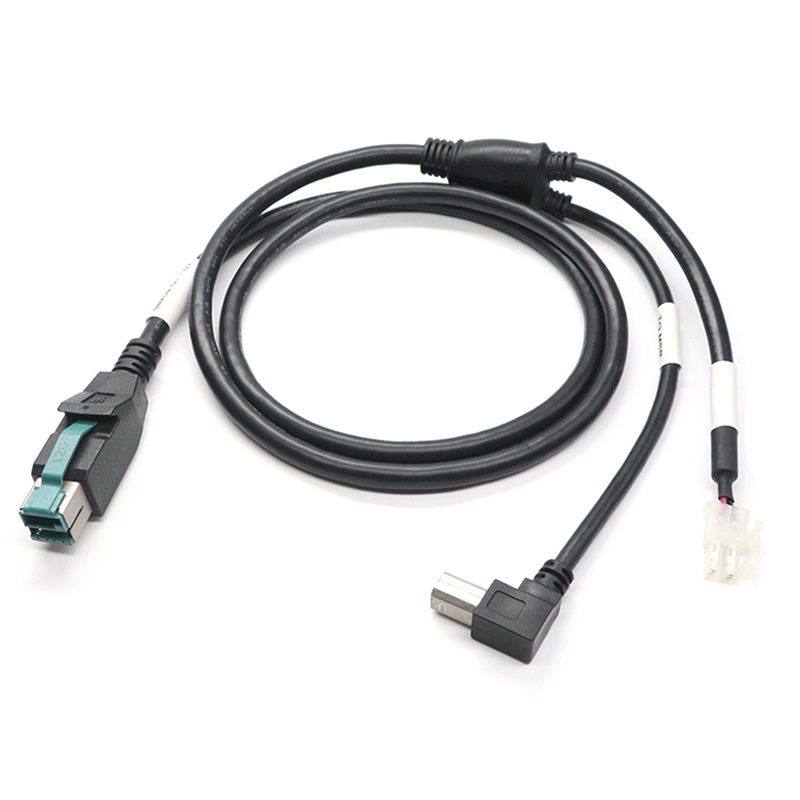

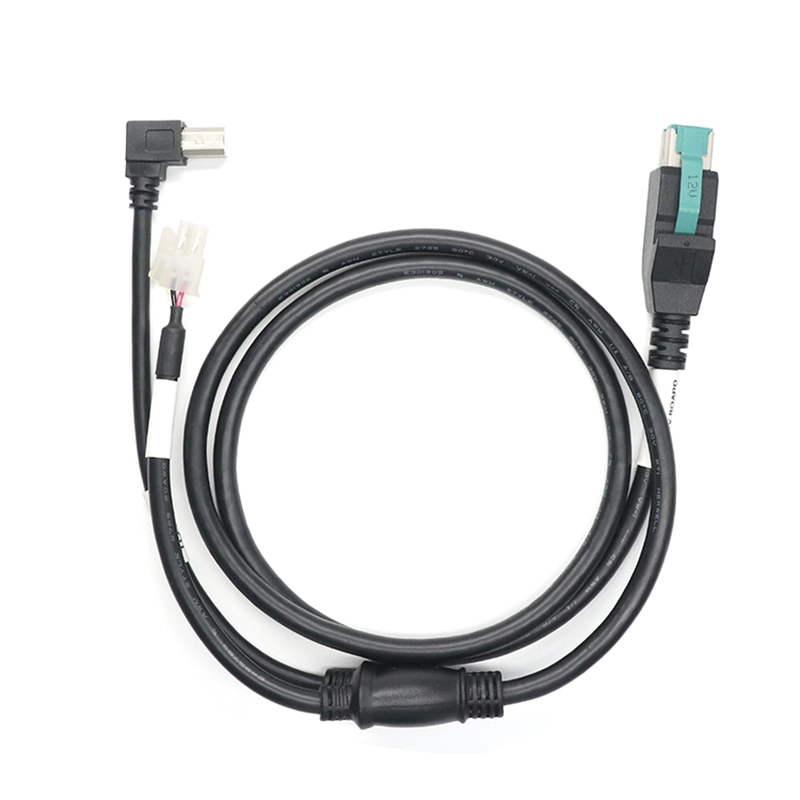

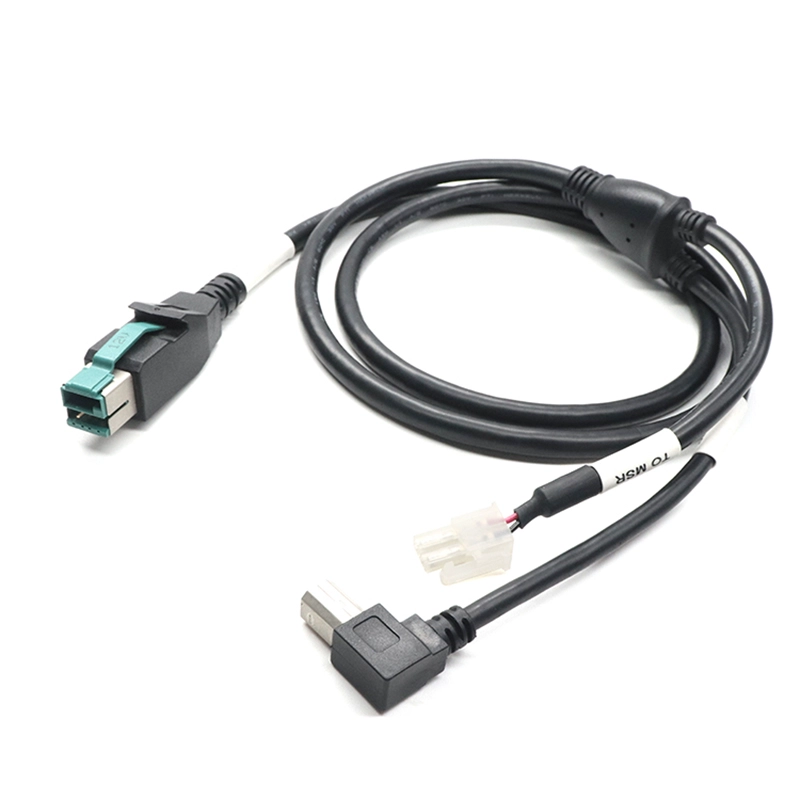

ALIMENTAZIONE DA 12 V USB a USB-B ad angolo retto e cavo di alimentazione a 2 pin

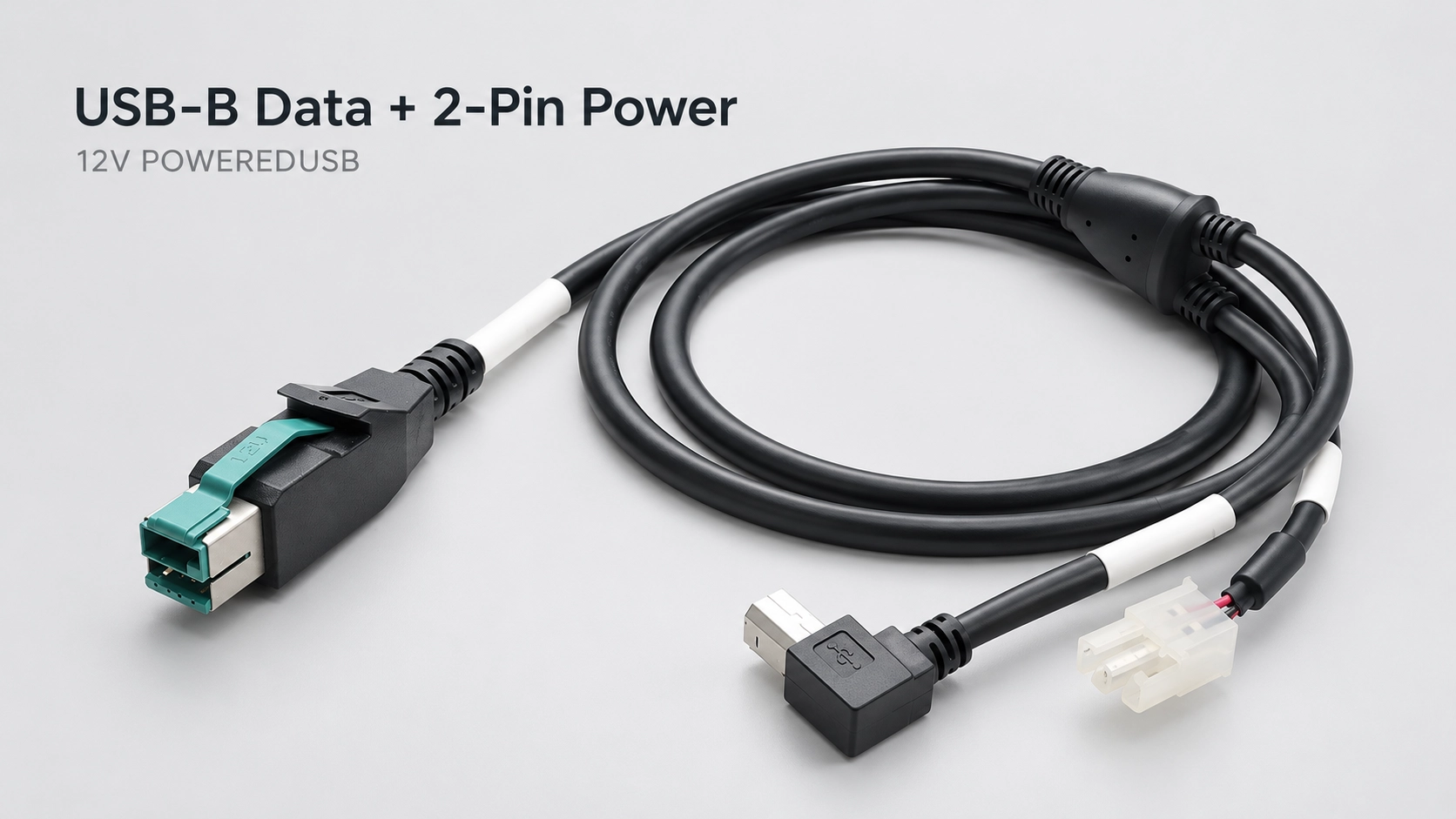

POWERED Cavo terminale di alimentazione da USB a USB-B e a 2 pin

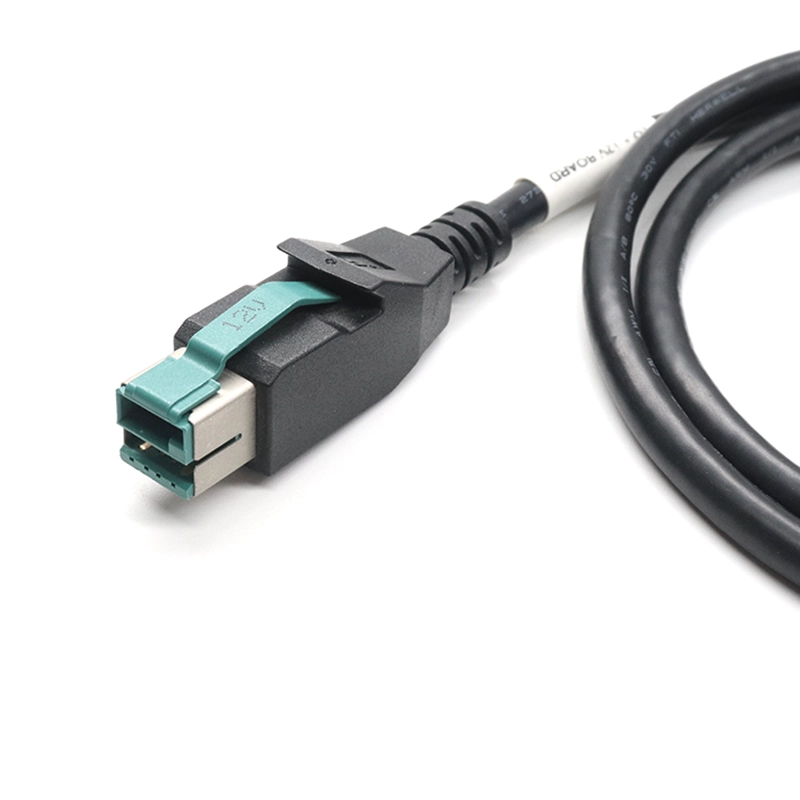

Goochain produce cavi assemblati POWEREDUSB con un ramo dati maschio USB di tipo B e un connettore di alimentazione separato a due posizioni. La configurazione è adatta alle periferiche POS e alle apparecchiature OEM che utilizzano USB-B indipendenti e interfacce di alimentazione a due contatti.

Il ramo di alimentazione è costruito attorno al sistema di connettori selezionato: alloggiamento, contatti, parte di accoppiamento e assegnazione dei cavi. Come parte del nostro Cavo USB ALIMENTATO gamma, questo assieme può essere sviluppato attorno a un'interfaccia di apparecchiatura esistente o a un disegno OEM approvato.

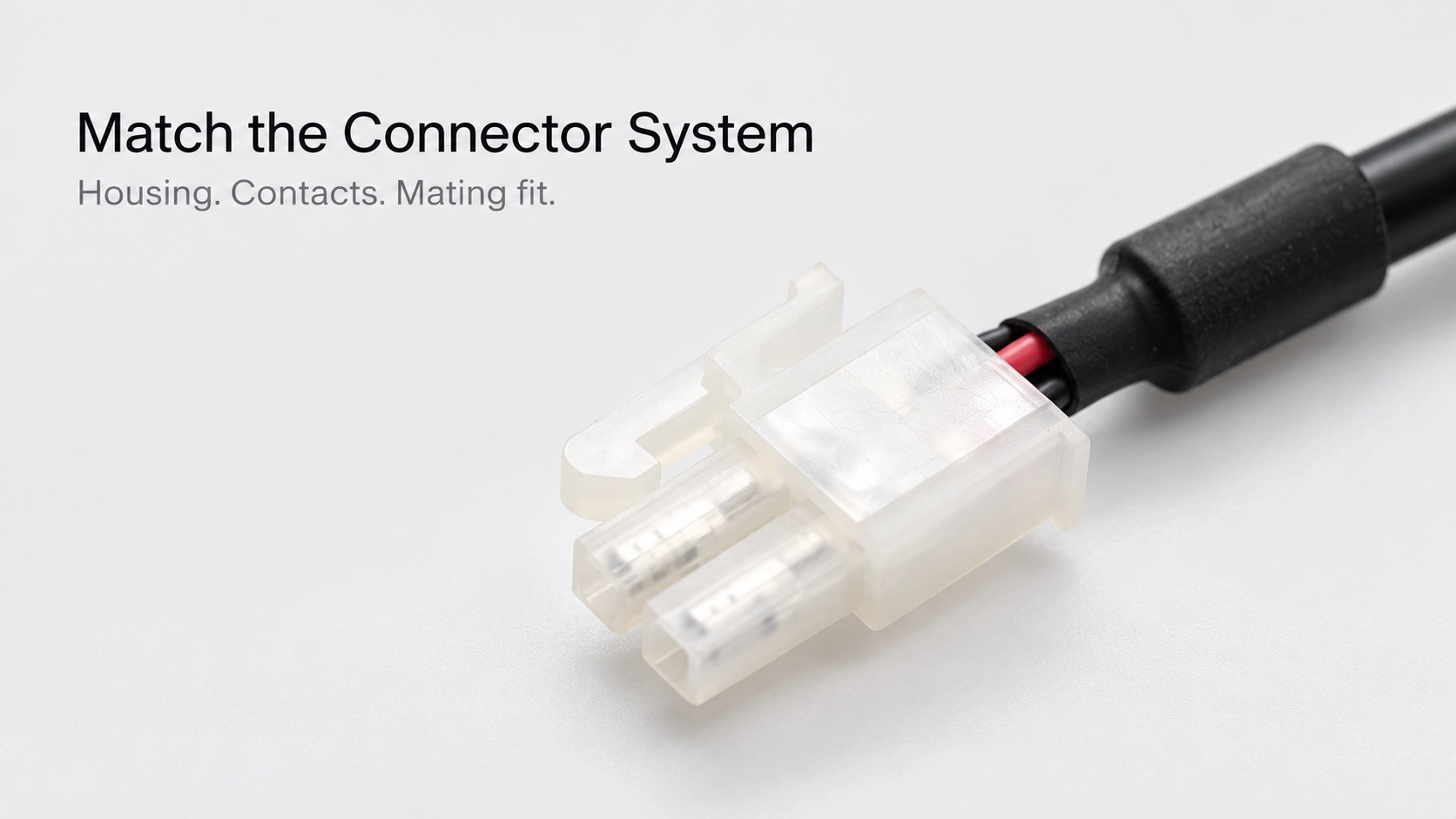

Due posizioni non definiscono il connettore

Due connettori di alimentazione possono avere lo stesso numero di posizioni utilizzando caratteristiche diverse di spaziatura dei contatti, codifica o ritenzione. Una forma dell'alloggiamento simile non stabilisce la compatibilità. Il riferimento del connettore dovrebbe identificare il sistema di accoppiamento completo prima che vengano realizzati i campioni.

Un connettore indicato dal cliente può essere esaminato in base al codice prodotto, al disegno o al campione di accoppiamento. Qualsiasi alternativa proposta deve essere verificata per verificarne l'idoneità, la compatibilità dei contatti e i requisiti elettrici prima dell'approvazione.

Definire la polarità da una direzione di visualizzazione dichiarata

Un connettore visto dalla faccia di accoppiamento appare invertito se visto dal lato di ingresso del cavo. Lo schema elettrico deve indicare la direzione di visione, identificare le posizioni dei contatti e assegnare l'alimentazione e il ritorno alle cavità corrette.

I colori dei fili e le etichette dei rami aiutano a identificare l'assieme durante la produzione e l'assistenza. I controlli elettrici dovrebbero comunque seguire la mappa dei pin approvata, anziché fare affidamento solo sul colore. Ciò è particolarmente utile quando i cavi sostitutivi devono corrispondere a un cablaggio esistente.

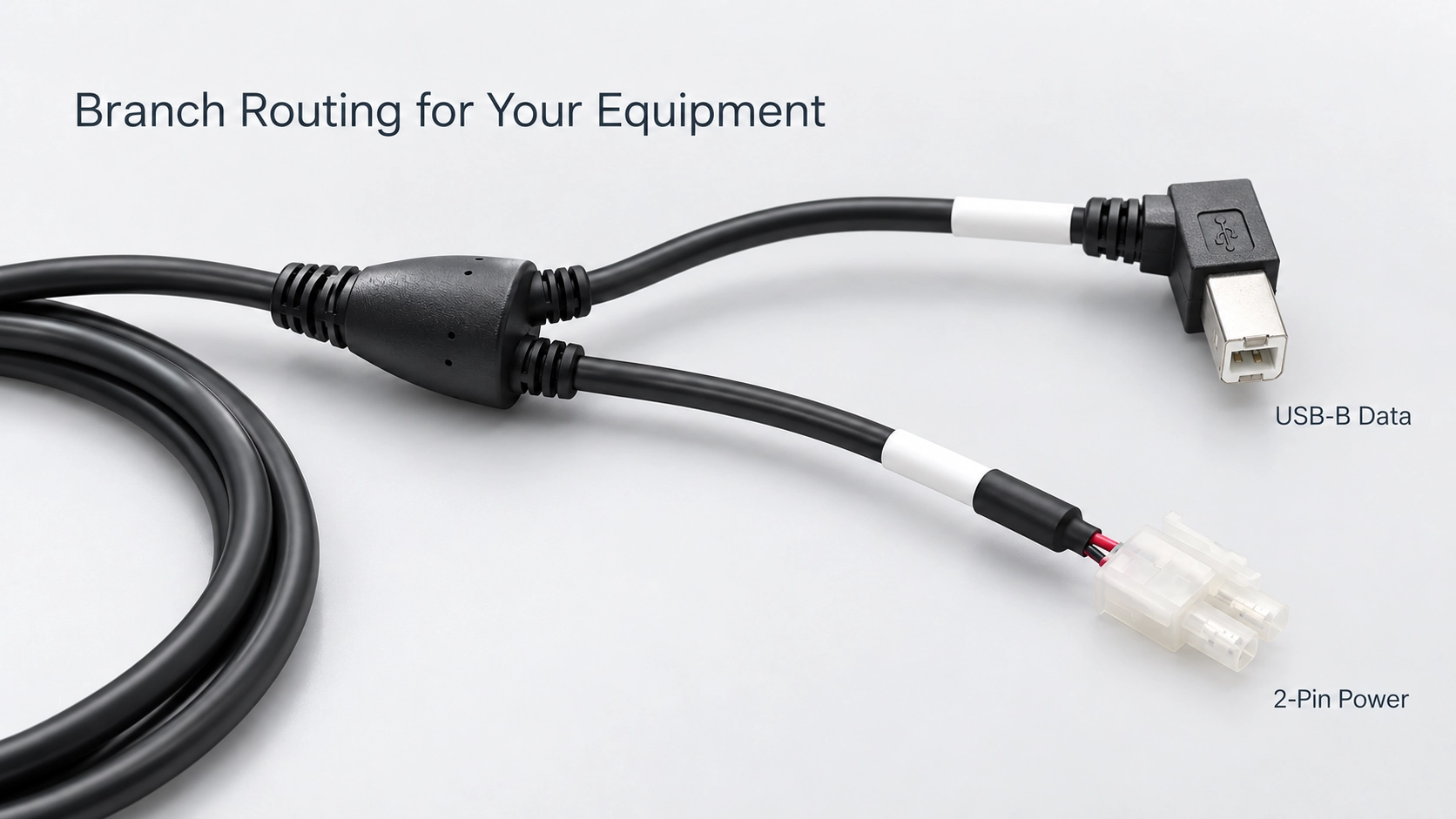

Instrada i rami senza caricare i contatti

I rami USB-B e di alimentazione dovrebbero raggiungere le loro interfacce di accoppiamento con abbastanza cavo libero per il montaggio e la manutenzione. La lunghezza del cavo principale, la posizione di split e la lunghezza di ciascuna diramazione possono essere definite separatamente. Il percorso di installazione dovrebbe evitare di tirare lateralmente l'alloggiamento del connettore o di trasferire la tensione del cavo direttamente ai terminali.

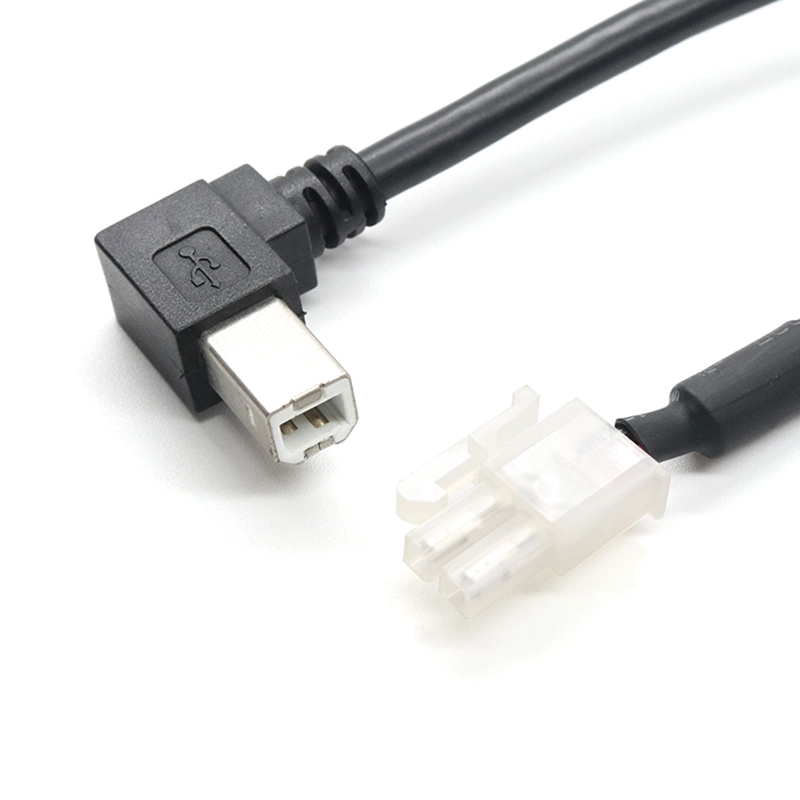

Quando viene selezionato un connettore con bloccaggio, lasciare spazio per azionarne lo sblocco. È possibile rivedere un'uscita USB-B diritta o angolata rispetto alla disposizione dell'apparecchiatura; per una versione angolata, registrare la direzione di uscita rispetto alla faccia di accoppiamento in modo che il campione segua il percorso previsto.

Approvare la terminazione come parte del cavo finito

L'alloggiamento, il contatto e il filo vengono selezionati insieme. Per le versioni crimpate, il terminale deve essere adatto al conduttore e all'isolamento e il contatto completato deve essere posizionato correttamente nell'alloggiamento. La capacità di corrente viene valutata per il gruppo di cavi e le condizioni operative specificati, anziché dedurre dal formato a due pin.

Goochain supporta la produzione OEM e lo sviluppo ODM di cablaggi USB alimentati nel suo stabilimento di Dongguan di 5.000 m². Nostro Fabbrica e qualità il processo supporta l'ispezione rispetto al disegno e al campione accettati. I controlli concordati possono includere la posizione del terminale, la lavorazione della terminazione, la continuità, la polarità, le dimensioni dei rami, la funzione USB richiesta e il test di estrazione dove specificato.

Per avviare una revisione del campione, fornire la tensione e la codifica dell'host, i riferimenti dell'alloggiamento a due pin e delle parti di accoppiamento, l'assegnazione dei contatti, la corrente richiesta, la direzione di uscita USB-B e le lunghezze dei rami. Includi una foto del cavo di riferimento o dell'interfaccia dell'apparecchiatura e la quantità target.
