Choisissez le débit de données dont le produit a réellement besoin

Lors du développement d'une station d'accueil ou d'un système de câble Pogo Pin, la vitesse USB disponible la plus élevée n'est pas automatiquement le meilleur choix. Le niveau correct dépend du volume de données, du flux de travail de l'utilisateur, du matériel de l'appareil, de l'espace disponible, de l'objectif de coût et des exigences de validation.

USB2.0, Les ports USB 5 Gbit/s et USB 10 Gbit/s peuvent tous être mis en œuvre via une interface à ressort personnalisée, mais ils nécessitent des structures de canaux et des efforts d'ingénierie différents.

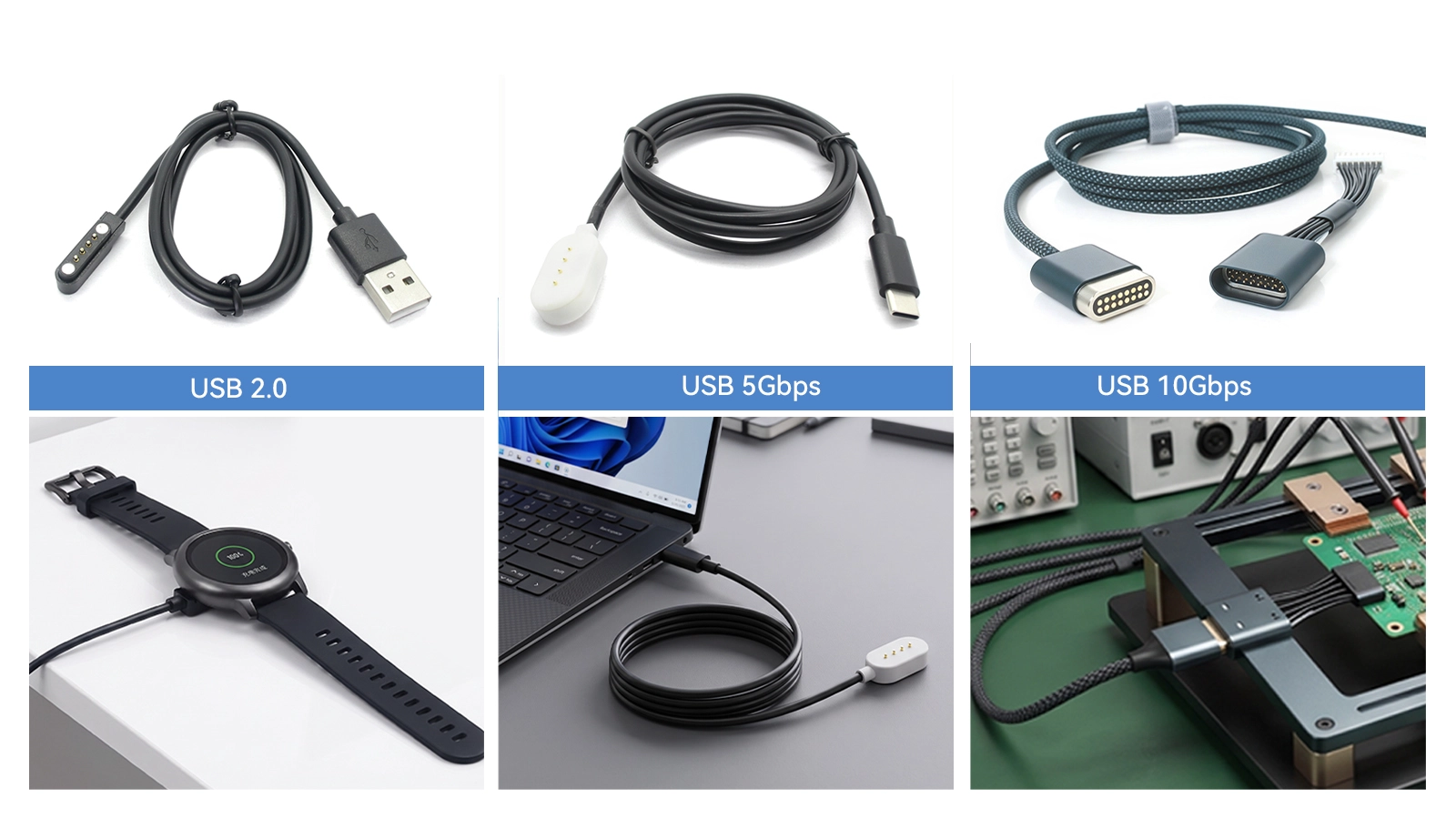

Comparaison rapide

Le débit de données nominal n'est pas identique à la vitesse réelle de transfert de fichiers. La surcharge du protocole, les performances de stockage, la capacité de l'hôte et du périphérique, les logiciels et l'interconnexion complète affectent tous le débit réel.

Connexions USB2.0 Pogo Pin

L'USB2.0 est suffisant pour de nombreux produits qui transfèrent des commandes, des fichiers de configuration, des journaux, des mesures de faible volume ou des firmwares à vitesse modérée. Il est également utile lorsque l’objectif principal de l’interface est de charger et que les données sont secondaires.

Étant donné que le canal est moins exigeant qu'une connexion USB SuperSpeed, l'USB2.0 peut souvent utiliser une disposition de contact et une structure de câble plus simples. Cela nécessite toujours un routage D/D−, une mise à la terre, une stabilité des contacts et des tests du système corrects.

Les applications typiques incluent les stations d'accueil portables de base, les interfaces de contrôle, les ports de service, les accessoires de chargement et les instruments à faible débit de données.

Connexions USB 5 Gbit/s Pogo Pin

L'USB 5 Gbit/s est approprié lorsque l'appareil doit déplacer des fichiers, des images, des données de test ou des progiciels plus volumineux dans un délai raisonnable, mais ne nécessite pas les performances maximales d'une conception à 10 Gbit/s.

Le canal SuperSpeed ​​ajoute des paires à grande vitesse et nécessite plus d'attention à l'impédance, aux chemins de retour, au blindage, à la diaphonie et aux transitions des connecteurs. Pour certains appareils, l'USB 5 Gbit/s offre un équilibre pratique entre performances, taille du connecteur et complexité de développement.

Les applications typiques incluent les terminaux portables professionnels, les équipements de diagnostic, les outils de transfert d'images, les stations d'accueil pour flottes d'appareils et les stations de données industrielles.

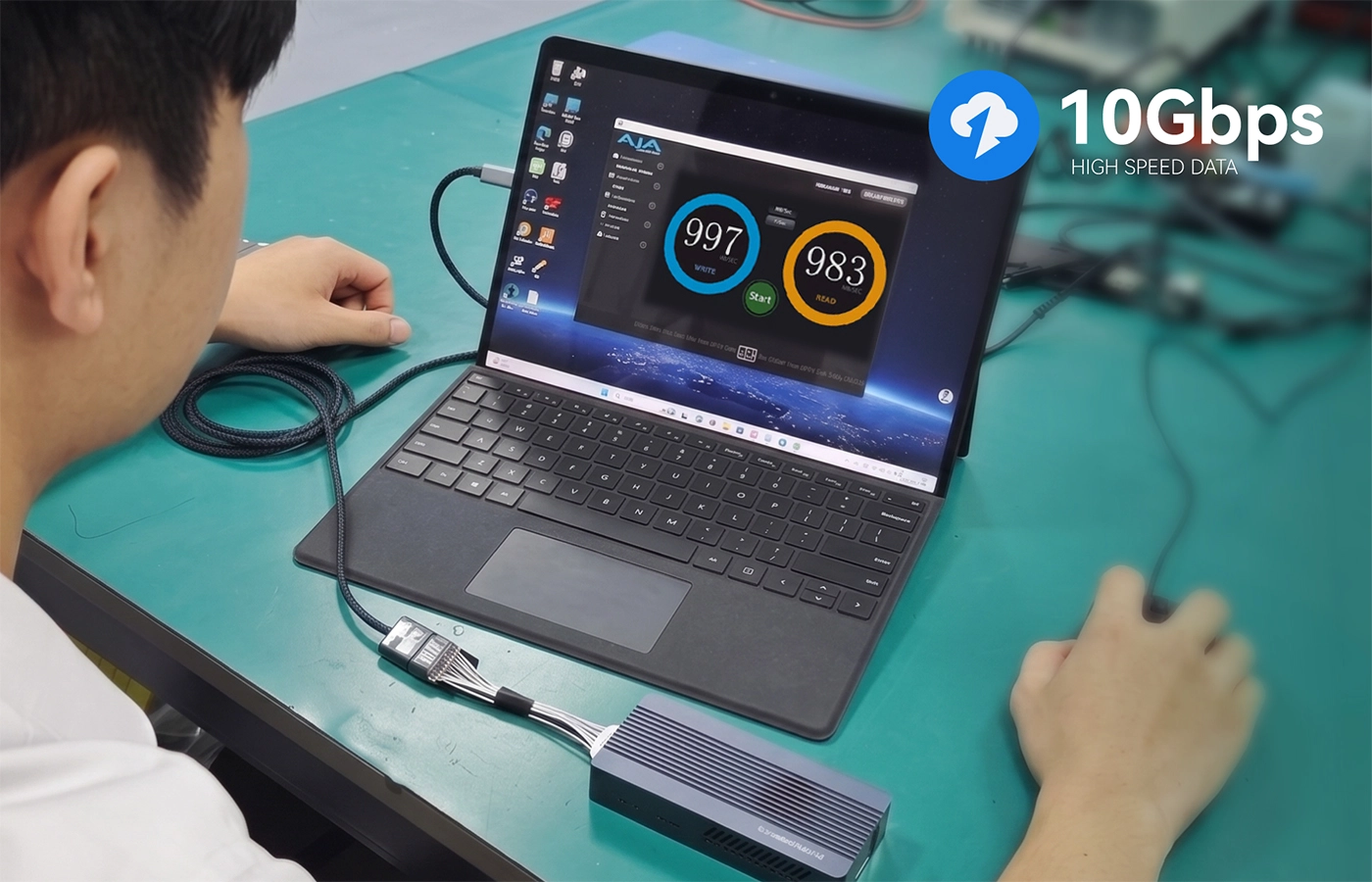

Connexions USB 10 Gbit/s Pogo Pin

L'USB 10 Gbit/s est destiné aux produits ayant des exigences élevées en matière de transfert de données. Les exemples peuvent inclure le transfert d'images haute résolution, les fichiers de diagnostic volumineux, la collecte de données volumineuses, les ressources vidéo, la synchronisation rapide des appareils ou les stations-service hautes performances.

A ce niveau, de petites discontinuités dans le câble, FPC , transition Pogo-Pin ou le PCB de l'appareil peut avoir un effet plus important. Une clé USB Câble Pogo Pin 10 Gbit/s doit être conçu et validé comme un canal de bout en bout. Consultez le câble Pogo Pin USB 10 Gbit/s de Goochain et notre guide de conception de l'intégrité du signal pour plus de détails.

Cinq questions pour sélectionner la bonne vitesse

1. Quelles données doivent être transférées ?

Définissez le type de fichier, la taille typique du fichier, le volume de transfert quotidien et le temps de transfert acceptable. Évitez de sélectionner 10 Gbit/s uniquement, car cela semble plus avancé.

2. L'hôte et l'appareil prennent-ils en charge la vitesse cible ?

Le câble Pogo Pin ne peut pas faire fonctionner un périphérique USB2.0 à 10 Gbit/s. Confirmez les capacités du contrôleur, du port, du stockage et du logiciel aux deux extrémités.

3. Quelle est la quantité d’espace disponible ?

Les implémentations à plus grande vitesse peuvent nécessiter des contacts supplémentaires, des masses soigneusement placées, une interface plus grande ou une transition FPC/PCB plus contrôlée. L’espace mécanique et la conception industrielle doivent être revus dès le début.

4. Qu'est-ce qui changera après le prototype ?

La longueur du câble, la disposition des broches, le contour du FPC, le boîtier, le PCB et la structure magnétique peuvent affecter les performances. Définissez quels éléments sont gelés et quand une revalidation est requise.

5. Quelles preuves le projet requiert-il ?

Convenez si les tests de débit fonctionnel sont suffisants ou si le projet nécessite également des mesures de signaux, des contrôles environnementaux, une validation du cycle d'accouplement ou des rapports formels.

La vitesse de charge et la vitesse des données sont différentes

Un connecteur peut prendre en charge une puissance de charge élevée mais uniquement des données USB2.0, ou prendre en charge des données USB 10 Gbit/s avec un indice de charge spécifique au projet inférieur. Les capacités de recharge et de données doivent être définies séparément.

N'utilisez pas la « charge rapide » comme preuve d'une capacité de données à haut débit. Confirmez les exigences de tension, de courant, de protocole et de température indépendamment de la cible de données USB.

Conclusion

Utilisez l'USB 2.0 pour la communication de base, l'USB 5 Gbit/s pour la synchronisation régulière d'appareils à volume élevé et l'USB 10 Gbit/s lorsque le flux de travail bénéficie réellement de performances maximales. Le bon choix équilibre les besoins des utilisateurs, l’espace mécanique, la complexité de l’ingénierie, la validation et le coût.

Pour vous aider à sélectionner l'architecture appropriée, consultez les solutions de connecteurs Pogo Pin haute vitesse de Goochain et partagez la configuration système requise avec l'équipe d'ingénierie.
