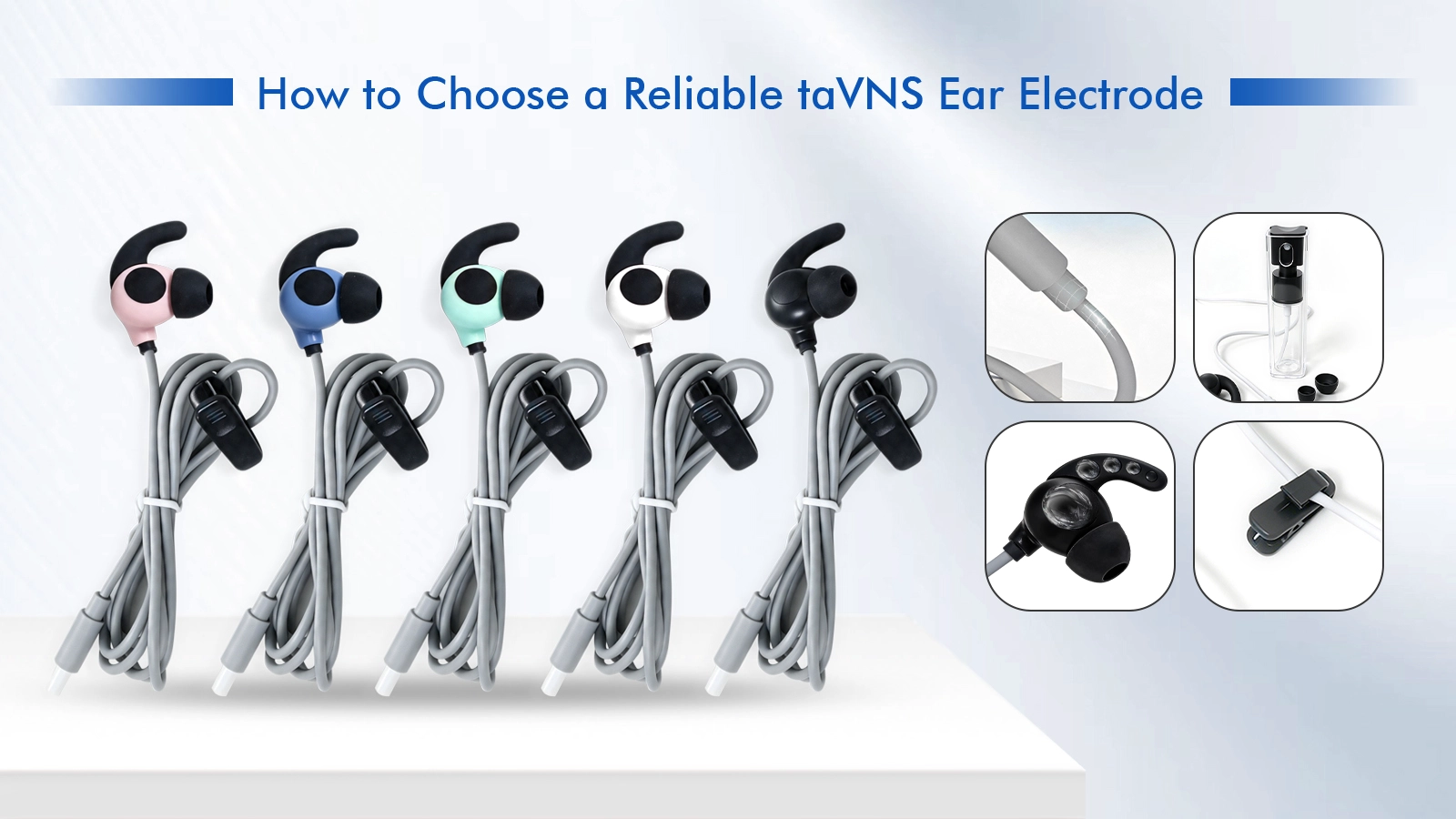

Comment choisir une électrode Unuriculaire taVNS fiable pour les appareils portables de stimulation du nerf vague

Le électrode auriculaire est facile à sous-estimer. Cela peut ressembler à un petit clip ou à un écouteur attaché à un câble, mais c'est le point de rencontre des exigences électriques, mécaniques et de l'utilisateur. Si le composant se déplace sur l'oreille, applique une pression incohérente, tire sous le mouvement du câble ou utilise la mauvaise interface, l'équipe chargée de l'appareil peut constater un contact intermittent, une configuration difficile ou des plaintes d'assistance évitables.

Pour une équipe produit taVNS ou tvNS , le choix d'une électrode ne doit donc pas se limiter à l'adaptation d'un connecteur et à un prix unitaire bas. Le bon point de départ est un ensemble clair d'entrées de conception : où l'électrode doit être placée, comment le contact est maintenu, quelle interface électrique l'appareil attend, comment le câble se déplace, comment l'accessoire sera nettoyé et comment le composant fini sera validé.

1. Commencez par la position prévue de l'oreille et le scénario d'utilisation

Définissez l’emplacement auriculaire cible avant de sélectionner une forme de clip ou d’écouteur. Un clip pour la zone tragus, un écouteur conque et un autre concept de contact auriculaire créent différentes contraintes de géométrie, de rétention et d'acheminement des câbles. La même conception physique peut ne pas être cohérente dans chaque emplacement ou groupe d'utilisateurs.

Le scénario d’utilisation compte également. Une séance de recherche supervisée, une courte routine à domicile et une séance portable plus longue peuvent créer des attentes différentes en matière de configuration, de pression, de mouvement et de nettoyage. Demandez qui placera l'électrode, à quelle fréquence elle sera utilisée, si l'utilisateur bougera pendant le fonctionnement et quel cycle de vie de remplacement est prévu.

2. Traitez la stabilité des contacts comme un système

Un contact stable ne vient pas uniquement du matériau de contact. C'est le résultat de la géométrie des électrodes, de la surface, de l'espacement, de la pression de contact, de l'anatomie de l'oreille, de l'état de la peau, des forces du câble et du placement de l'utilisateur. Une grande surface de contact peut toujours ne pas être fiable si le clip tourne. Un clip solide peut résister au mouvement mais créer une pression excessive. Un câble flexible peut être utile, mais seulement si le serre-câble et la direction de sortie ne chargent pas l'oreille.

3. Évaluer les matériaux et la construction faisant face à la peau

Silicone conducteur peut combiner une surface conforme face à la peau avec une géométrie de contact moulée. Cependant, l'expression silicone conducteur ne constitue pas une spécification complète. Le projet doit définir le matériau approuvé, les caractéristiques électriques et mécaniques, la couleur, le processus de moulage, l'exposition au nettoyage et toute documentation requise pour le dispositif final.

Examinez également la façon dont la zone conductrice est intégrée aux structures non conductrices et au câble. Les espaces, les bavures, les transitions exposées, les arêtes vives ou une mauvaise étanchéité peuvent affecter la nettoyabilité et la manipulation à long terme. Le fabricant du dispositif doit évaluer la biocompatibilité et l’adéquation du matériau à l’utilisation finale prévue et à la durée de contact.

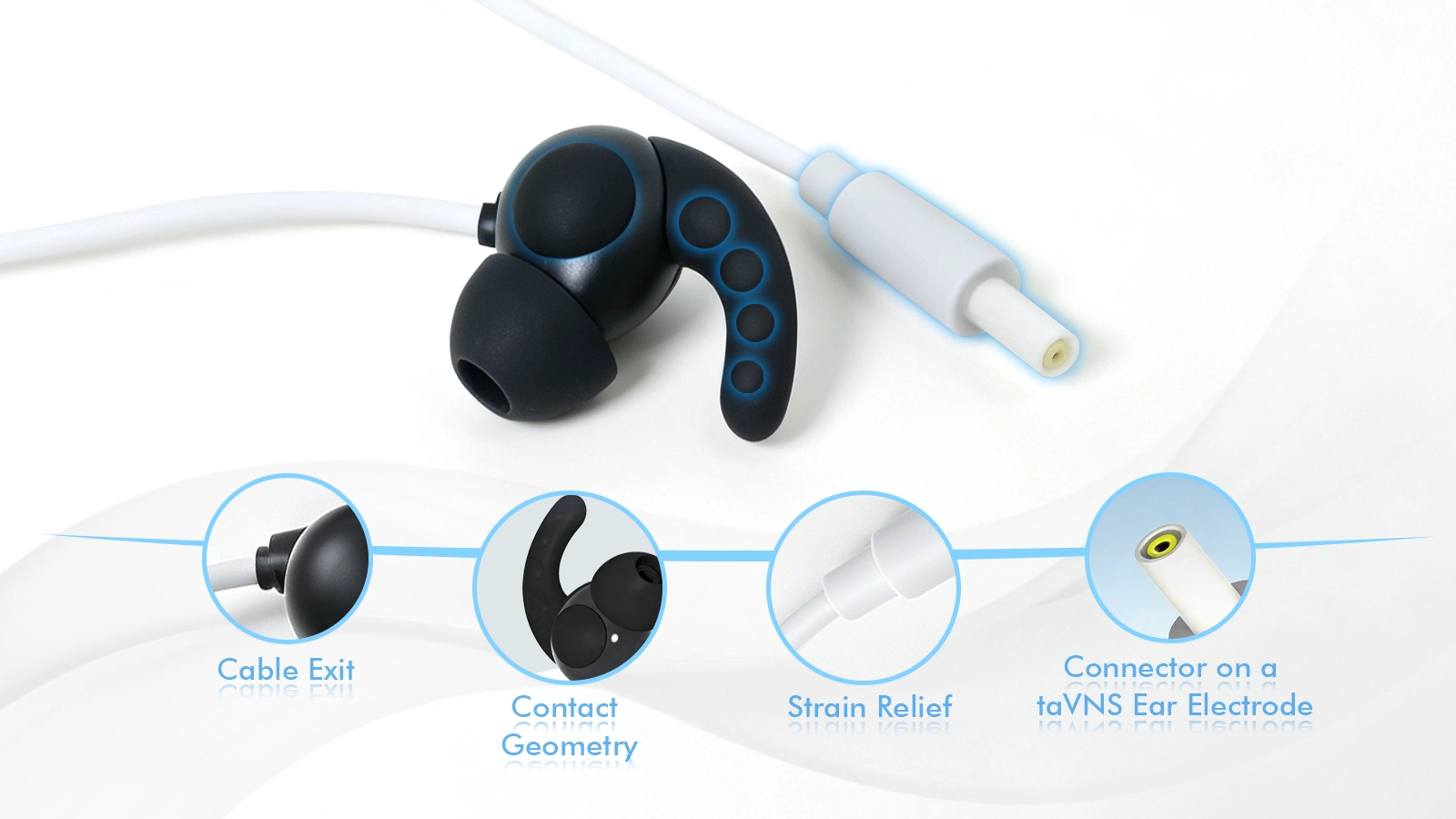

4. Concevoir ensemble le câble, la sortie et le serre-câble

A électrode auriculaire portable est petit; même un mouvement modeste du câble peut créer un couple notable. La construction du conducteur, le diamètre du câble, la flexibilité de la gaine, la longueur, la direction de sortie et la décharge de traction doivent être choisis ensemble. Un câble souple peut améliorer la manipulation, mais il échouera néanmoins prématurément si des flexions répétées se concentrent en un point.

Définissez le mouvement attendu et la cible de durée de vie en flexion. Tenez compte de la manière dont l'utilisateur achemine le câble, de l'endroit où les vêtements peuvent l'accrocher, de la manière dont l'appareil est transporté et de la manière dont l'accessoire est emballé. Les tests de mouvement représentatifs sont plus utiles que l’inspection d’un échantillon stationnaire seul.

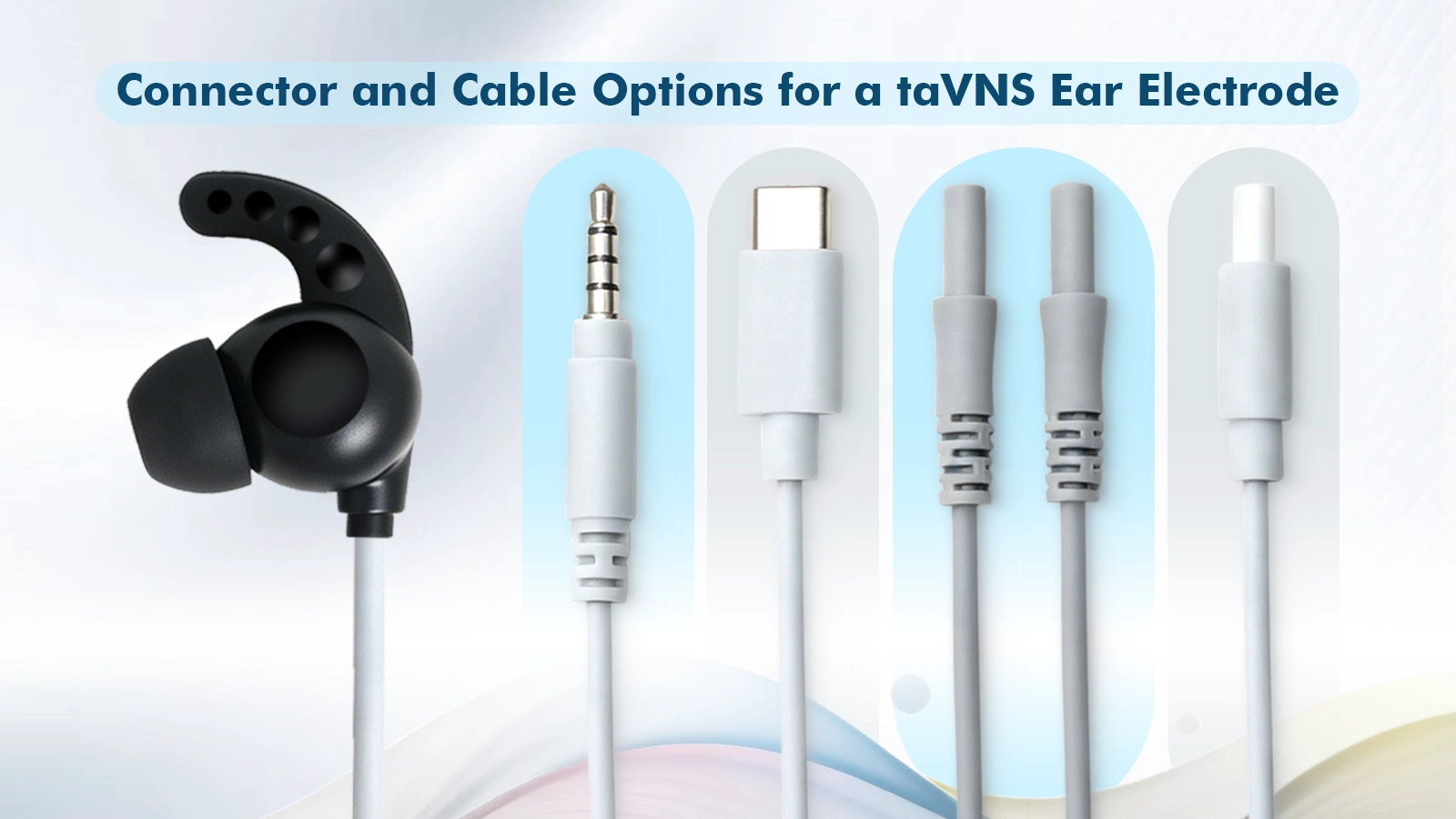

5. Faites correspondre l'interface complète du connecteur

Un connecteur doit être spécifié au-delà de son diamètre ou de sa forme extérieure. L'équipe chargée de l'appareil doit fournir l'interface de raccordement, le brochage, la polarité, l'affectation des conducteurs, la plage de sortie, les attentes en matière d'insertion et de rétention, ainsi que toutes les exigences en matière d'étiquetage ou de saisie.

L'USB-C nécessite un soin particulier : u Le connecteur physique ne signifie pas automatiquement que l'accessoire communique par USB ou peut être connecté en toute sécurité à un chargeur ou à un ordinateur. Le format mécanique, l'affectation électrique et les instructions d'utilisation doivent tous être contrôlés par la conception de l'appareil.

6. Définir le nettoyage, la réutilisation et le remplacement

Les électrodes réutilisables changent avec le temps. Les surfaces de contact peuvent recueillir des huiles cutanées, des résidus de gel ou des agents de nettoyage ; les gaines des câbles peuvent se raidir ou se décolorer ; les clips peuvent perdre leur rétention ; et les connecteurs peuvent accumuler de l'usure. Définissez quelle méthode de nettoyage est autorisée, comment l'accessoire doit être séché et stocké et quand son remplacement est recommandé.

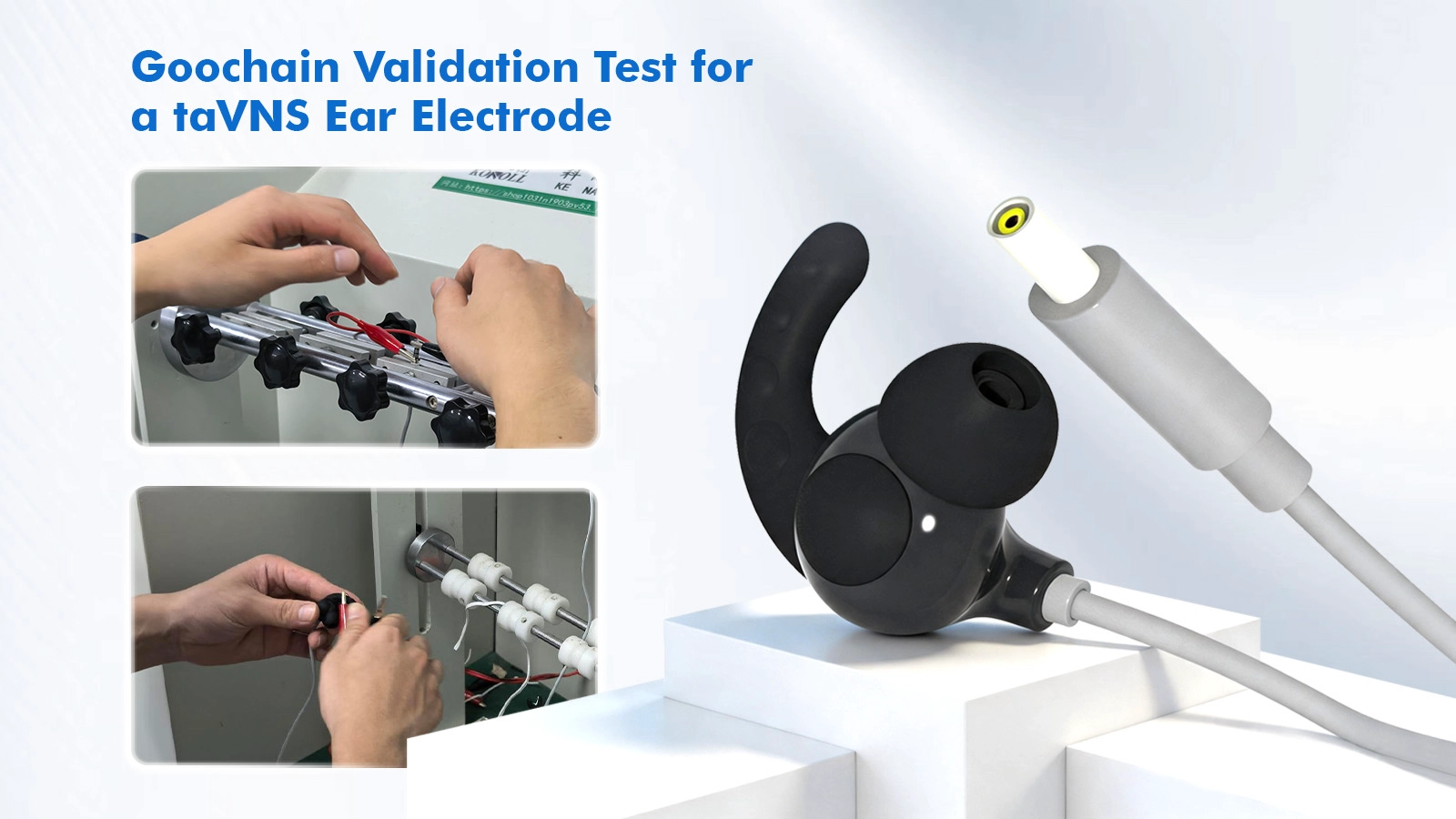

7. Construire un plan de validation spécifique au projet

Le plan de validation correct dépend de l'appareil, de l'utilisation prévue, du marché cible et de l'analyse des risques. Les contrôles utiles peuvent inclure les dimensions, la qualité visuelle, la continuité des câbles, la rétention des connecteurs, les flexions répétées, la cohérence des contacts, l'exposition au nettoyage, l'intégrité de l'emballage et l'évaluation représentative de l'ajustement.

Évitez de copier une seule résistance, impédance, force de clip ou limite de cycle à partir d'un autre produit. Un nombre n'a de sens que lorsque la méthode, l'état de l'échantillon, l'équipement, l'anatomie ou le montage, l'environnement et la justification de l'acceptation sont définis.

8. Demandez au fournisseur des preuves, pas seulement des mots sur ses capacités

De nombreux fournisseurs peuvent écrire OEM ou ODM sur une page Web. Une évaluation plus rigoureuse demande ce que le fournisseur peut montrer et contrôler. Demandez des échantillons de produits pertinents, des dessins, des images de processus, de la documentation sur les matériaux, des méthodes d'inspection, des pratiques de contrôle des modifications et la portée du système qualité.

• Le fournisseur peut-il examiner la géométrie des contacts et les forces du câble, ou simplement reproduire un dessin ?
• Peut-il intégrer des pièces de contact conductrices, un moulage, un assemblage de câbles, un connecteur et un emballage ?
• Quelles spécifications sont standards, lesquelles sont configurables et lesquelles nécessitent de nouveaux outils ?
• Comment les échantillons sont-ils approuvés et les modifications contrôlées entre le prototype et la production ?

Une liste de contrôle pratique pour les appels d'offres

Conclusion

Une électrode auriculaire taVNS fiable n’est pas sélectionné uniquement par la taille du connecteur. Il est conçu autour de la position de l'oreille, du comportement de contact, de l'ajustement par l'utilisateur, de la mécanique des câbles, de l'interface de l'appareil, du plan de nettoyage et de validation. Impliquer le fournisseur d'électrodes dans la discussion dès le début peut révéler les dépendances mécaniques et de fabrication avant qu'elles ne se transforment en changements d'outillage ou en plaintes sur le terrain.
