Un cable flexible de alimentación XT60 corto con un extremo abierto para cableado a equipos OEM.
Cuando una conexión XT60 se encuentra cerca del siguiente punto de cableado, un cable adaptador largo agrega cable de repuesto para enrutar. Este cable flexible de alimentación Goochain de 75 mm trae una interfaz macho XT60 de 2 pines a un extremo abierto para cableado del lado del equipo. Deja la terminación final al proceso de ensamblaje del cliente en lugar de instalar un segundo conector de dispositivo de forma predeterminada. La referencia de longitud, la preparación del cable y la asignación de contacto a cable se definen juntas para que el cable corto pueda llegar a su terminación sin tirar de la unión.

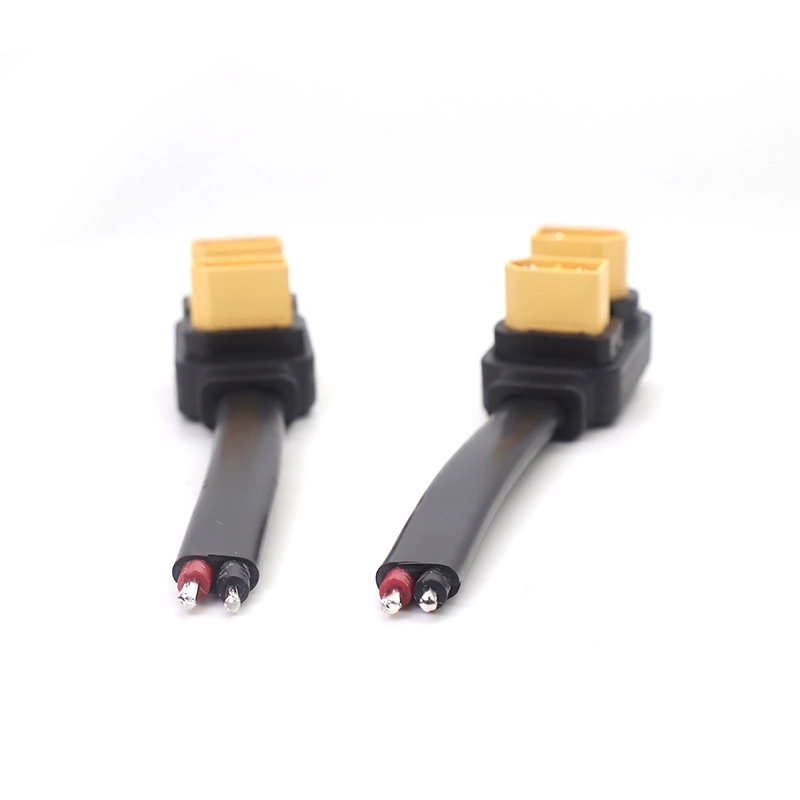

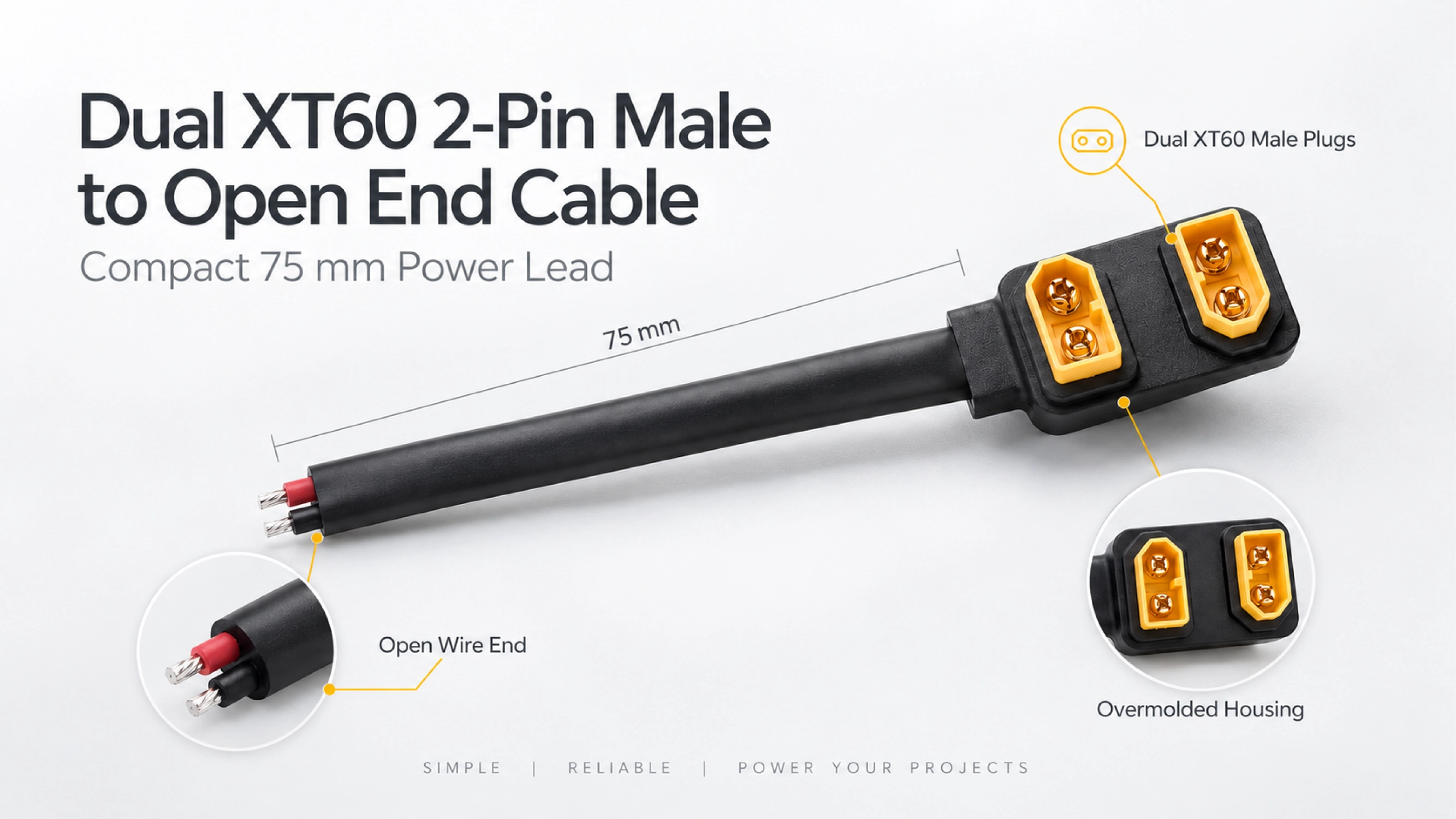

Este cable de alimentación corto combina dos conectores macho XT60 de 2 pines en una única carcasa sobremoldeada con un extremo de cable abierto en el lado opuesto. La configuración listada utiliza un cable negro de 75 mm, lo que la convierte en una opción práctica para equipos donde la interfaz de alimentación y el punto de cableado interno están ubicados muy juntos.
En lugar de utilizar dos cables de conector separados, ambas interfaces XT60 están integradas en un cuerpo de conector moldeado. Esto mantiene el lado del conector compacto y le da al conjunto una estructura mecánica más limpia cuando es necesario colocar dos puntos de conexión XT60 juntos.
El extremo opuesto permanece abierto, con conductores rojos y negros disponibles para soldadura adicional, conexión de terminales o integración en otro arnés. Como parte de Goochain soluciones personalizadas de montaje de cables , la disposición del conector, las especificaciones del cable, la longitud del cable y la preparación del extremo abierto se pueden ajustar según el diseño real del equipo.

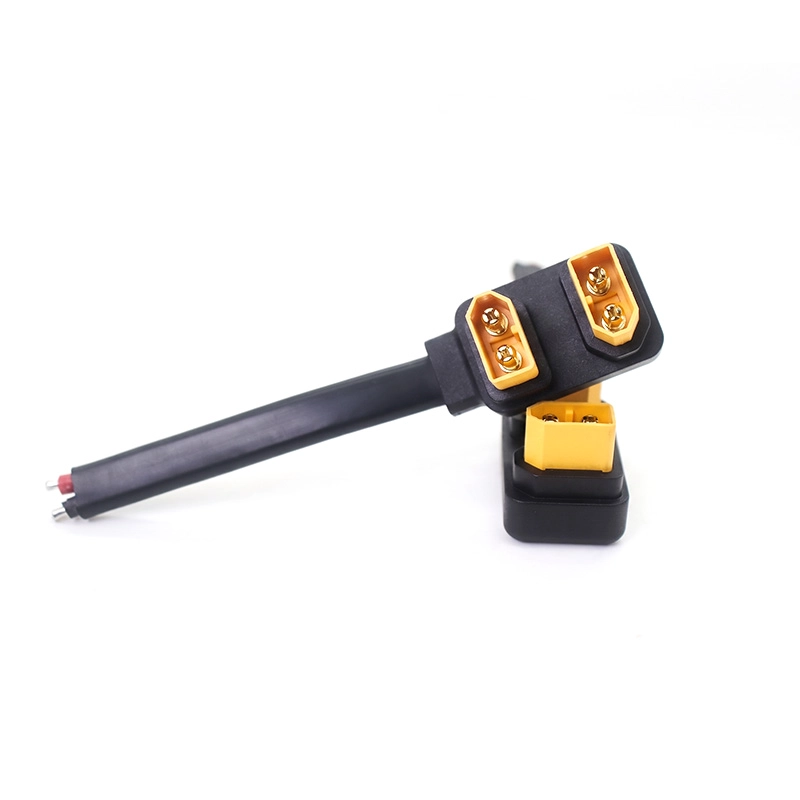

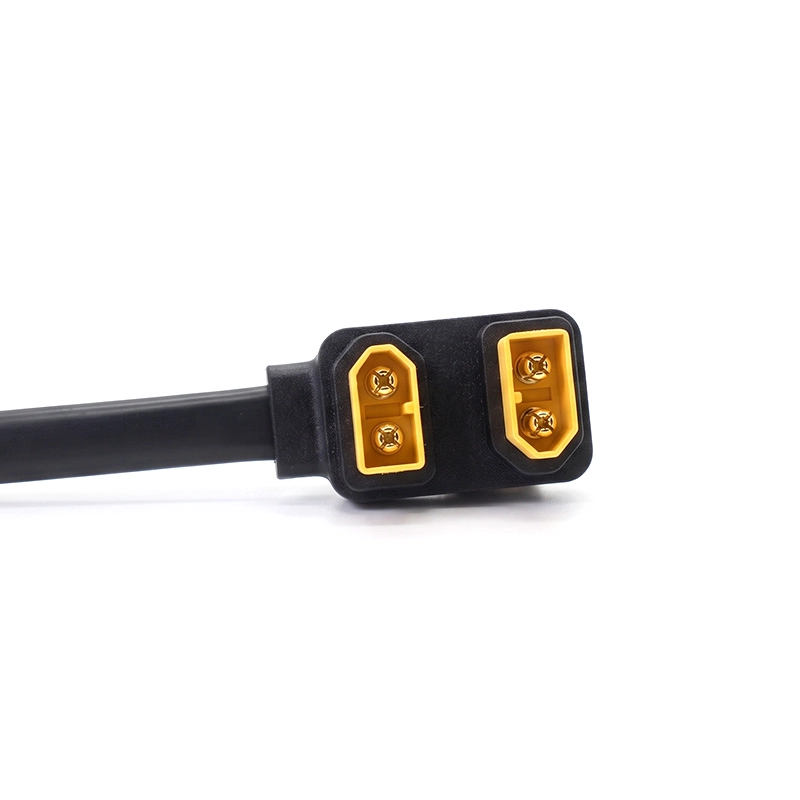

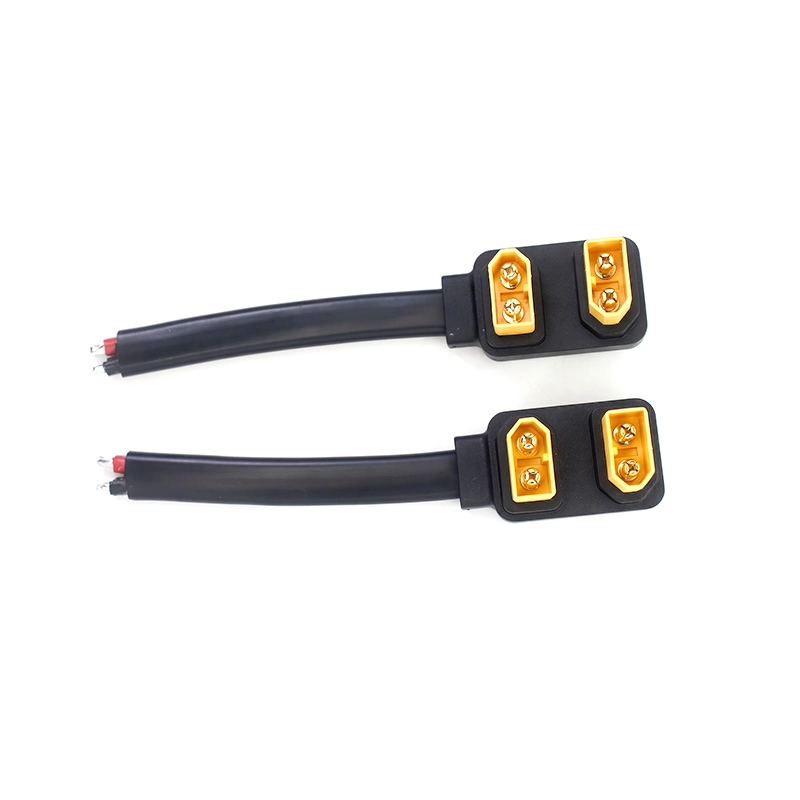

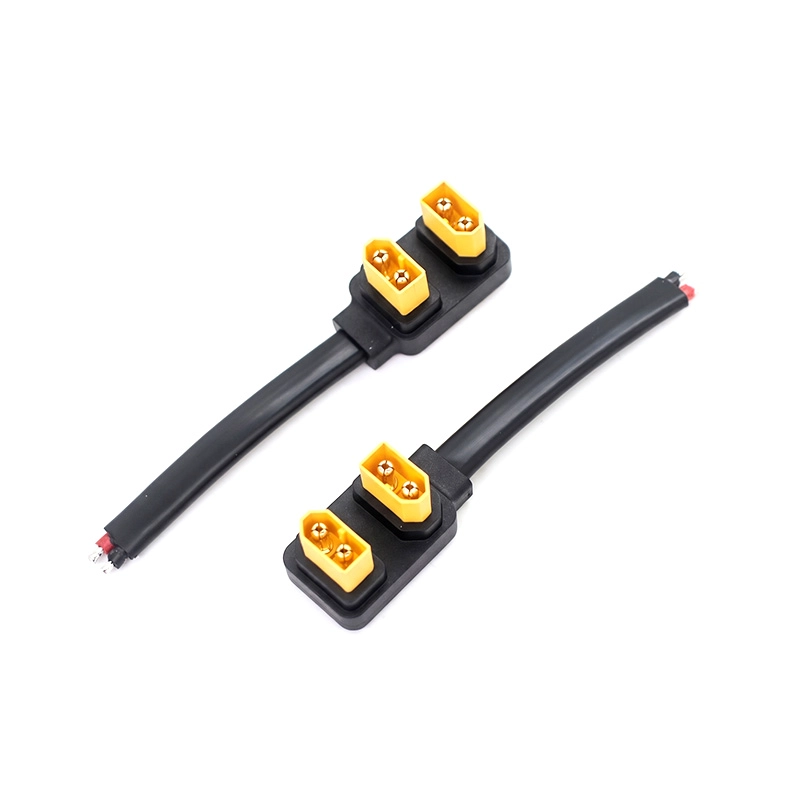

La característica más distintiva de este cable es la disposición del conector. Dos interfaces macho XT60 de 2 pines están colocadas una al lado de la otra dentro de una carcasa sobremoldeada negra común en lugar de suministrarse como dos conectores sueltos separados.
Para los diseñadores de equipos, esto puede simplificar el área del conector cuando dos interfaces de alimentación de CC deben permanecer juntas. La estructura moldeada mantiene los dos conectores en una posición relativa fija y crea una única salida de cable desde la parte posterior de la carcasa.
La disposición de acoplamiento exacta aún debe verificarse con el equipo del cliente antes de la producción. El espacio entre los conectores, la orientación y el recinto circundante deben permitir que ambas interfaces XT60 se acoplen correctamente sin interferencias.
| Tipo de producto | Conjunto de cable de alimentación doble XT60 |
| Extremo del conector | 2 × conectores macho XT60 de 2 pines |
| Estructura del conector | Conectores XT60 duales integrados en una carcasa sobremoldeada |
| Extremo del cable | extremo del cable abierto |
| Identificación del cable interno | rojo y negro |
| Longitud indicada | 75mm |
| Color de cables | Negro |
| Tipo de suministro | Conjunto de cables OEM/ODM personalizado |
La clasificación eléctrica, el calibre del cable, la construcción del conductor, la longitud de pelado y otros detalles eléctricos deben confirmarse de acuerdo con las especificaciones aprobadas del proyecto antes de la producción.
Un cable corto puede ser más práctico que un cable largo cuando el punto de conexión XT60 está ubicado cerca de la PCB, módulo de batería, bloque de terminales o punto de distribución de energía interno. El exceso de cable dentro de un gabinete compacto puede dificultar el enrutamiento y puede requerir espacio de fijación adicional.
Con una longitud indicada de 75 mm, este cable está diseñado para la integración de energía a corta distancia donde la ruta del cableado ya está claramente definida. Su longitud compacta también lo hace útil durante la creación de prototipos de equipos, la construcción de dispositivos de prueba y el montaje interno personalizado.
La longitud del cable aún debe seleccionarse a partir de la ruta de instalación real en lugar de copiarse de una configuración estándar. Goochain puede ajustar la longitud del cable cuando cambia la distancia entre la interfaz del conector y el punto de terminación.
El extremo del cable abierto es útil cuando el equipo final no utiliza otro conector estandarizado. En cambio, los conductores rojo y negro pueden continuar directamente hasta el propio grupo eléctrico del cliente.
Dependiendo del proyecto, el extremo abierto puede estar preparado para soldadura de PCB, conexión de terminales de tornillo, instalación de terminales engarzados o integración en un mazo de cables más grande. El pelado final y preparación del conductor se debe especificar según el proceso de montaje del cliente.
Esto evita agregar un segundo conector innecesario y deja al fabricante del equipo más libertad para determinar cómo se termina el cable dentro del producto final.
Este cable doble XT60 se puede considerar para proyectos donde se debe conectar una interfaz de alimentación compacta al cableado interno del equipo a una distancia corta. Las posibles aplicaciones incluyen conjuntos relacionados con baterías, módulos de distribución de energía, equipos de prueba, prototipos electrónicos y otros sistemas personalizados de conexión de energía CC.
Para proyectos que utilizan otras familias de conectores, estructuras de terminales o interfaces del lado del equipo, Goochain también desarrolla soluciones de cables industriales personalizados para distribución de energía, cableado de equipos y ensamblajes electrónicos personalizados.
La idoneidad de la aplicación siempre debe confirmarse a partir de la carga eléctrica real, las especificaciones del cable, el conector correspondiente y la disposición del equipo. La forma del conector XT60 por sí sola no define la corriente permitida ni la clasificación eléctrica del conjunto de cables completo.
La versión negra de 75 mm que se muestra en esta página es una configuración en lugar de una especificación universal fija. Para proyectos OEM, el cable se puede desarrollar en función del espacio de instalación real, la ruta actual y el proceso de ensamblaje.
Los elementos de personalización típicos incluyen:
Proporcionar la interfaz de acoplamiento, los requisitos de cableado y el plano de instalación antes del muestreo ayuda a reducir los problemas dimensionales y de ensamblaje durante el desarrollo.
Incluso un cable de alimentación corto tiene varios detalles que deben controlarse antes de la producción en masa. El espaciado y la orientación de los dos conectores XT60, la estructura sobremoldeada, la longitud del cable y la preparación del extremo abierto afectan la facilidad con la que se puede instalar el cable en el equipo final.
Goochain puede revisar estos detalles a partir de dibujos de clientes, muestras existentes, componentes acoplados o fotografías de equipos antes de la producción del prototipo. Nuestro fabricación de cables y control de calidad El proceso incluye inspección del material entrante, verificaciones de mano de obra durante el proceso e inspección final de acuerdo con las especificaciones de producción aprobadas.
Luego se pueden utilizar muestras de prototipos para confirmar el acoplamiento del conector, el enrutamiento de los cables, el ajuste mecánico y la función eléctrica con el equipo real del cliente antes de repetir la producción.

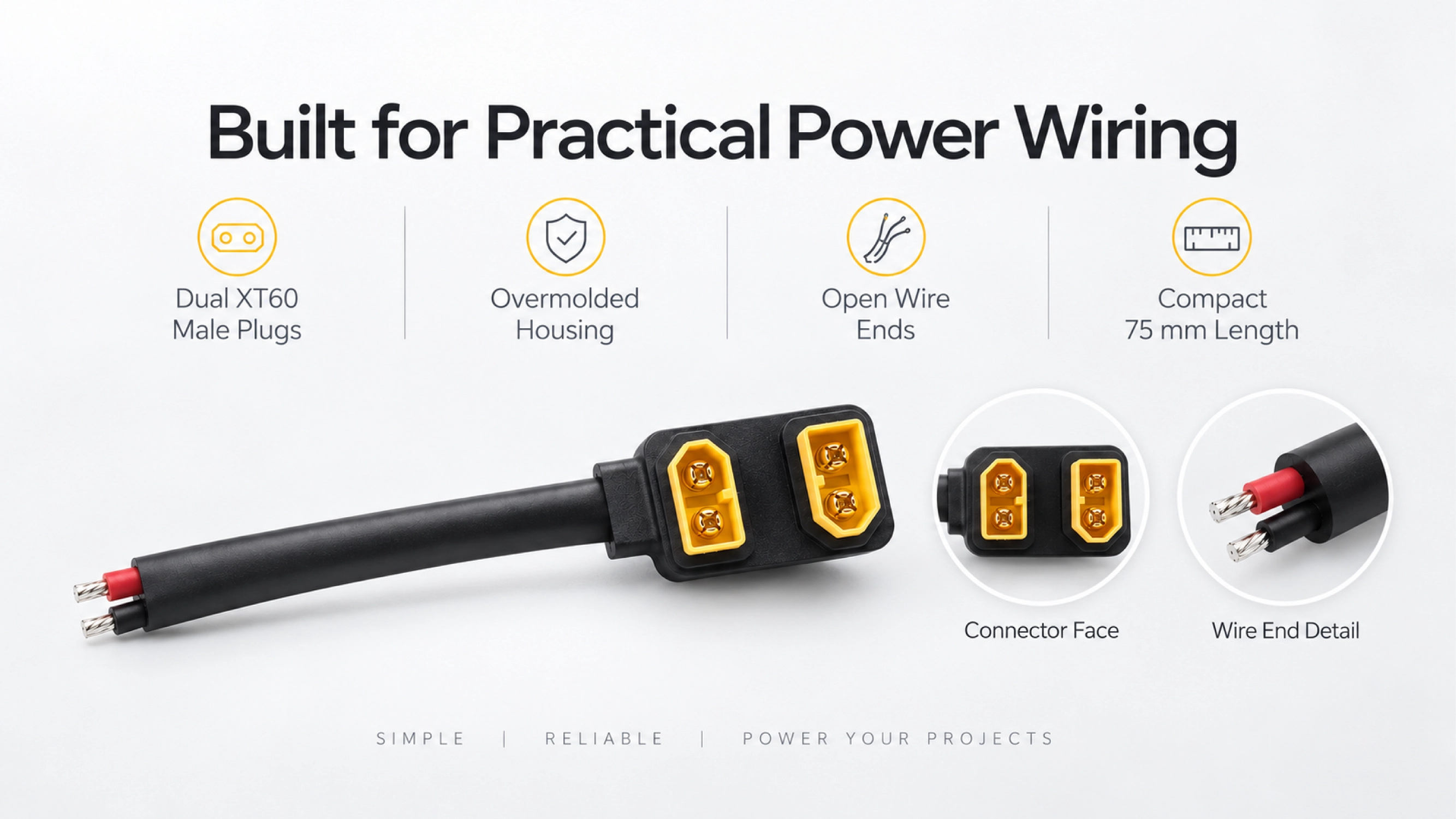

Tiene dos conectores macho XT60 de 2 pines colocados uno al lado del otro en una carcasa sobremoldeada común.
El lado opuesto es un extremo de cable abierto con conductores rojos y negros disponibles para la terminación final o la integración del equipo por parte del cliente.
Sí. La versión listada es de 75 mm, pero la longitud del cable se puede ajustar según la distancia de enrutamiento real y los requisitos de instalación.
Sí. El extremo abierto se puede preparar según el proceso de ensamblaje del cliente, incluida la longitud de desforre especificada o el estañado cuando sea necesario.
Sí. El extremo abierto se puede desarrollar aún más con terminales, carcasas u otro conector si el equipo final requiere un conjunto de cable completamente terminado.
La capacidad actual no debe determinarse únicamente a partir de la apariencia del conector XT60. Depende del calibre del cable seleccionado, la construcción del conductor, los componentes del conector, las condiciones de temperatura y el diseño completo del cable. La carga eléctrica requerida debe proporcionarse durante la revisión del proyecto.
La información útil incluye la longitud del cable requerida, el calibre del cable, la carga eléctrica esperada, la disposición de acoplamiento del XT60, el tratamiento del extremo abierto, el plano de instalación y la cantidad estimada del pedido. Una muestra de acoplamiento o una fotografía del equipo también pueden ayudar a confirmar la estructura mecánica.
Sí. La producción de prototipos se puede utilizar para confirmar el espaciado del conector dual, el ajuste de acoplamiento, el enrutamiento de los cables, la preparación del extremo abierto y la función eléctrica antes de que se publique la especificación final de producción en masa.
Mantenga los campos obligatorios al mínimo. Adjunte dibujos/fotos para una cotización precisa.
Consejo: Una simple fotografía de instalación a menudo ahorra entre 2 y 3 rondas de preguntas.
Cotización 1–2 días; desarrollo 15 a 20 días; producción en masa 20-25 días (depende del proyecto).
Sí. La muestra de referencia los requisitos ayudan a confirmar los dibujos y el plan de prueba.
Depende de los materiales y la complejidad. Apoyamos prototipos y producción en masa escalable.
