Cabo FPC macho para macho de ângulo reto duplo USB-C

Cabo FPC macho para macho de ângulo reto duplo USB-C

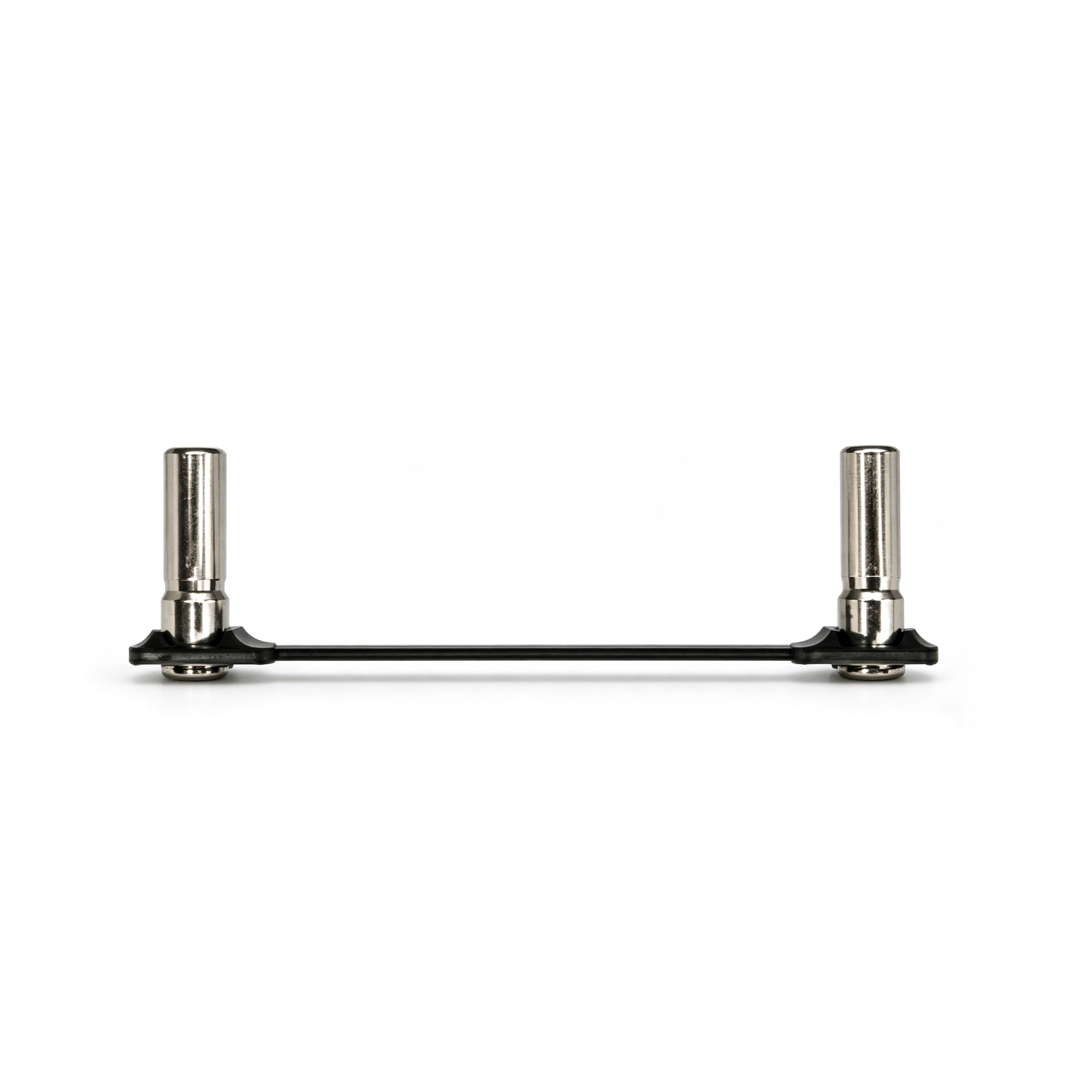

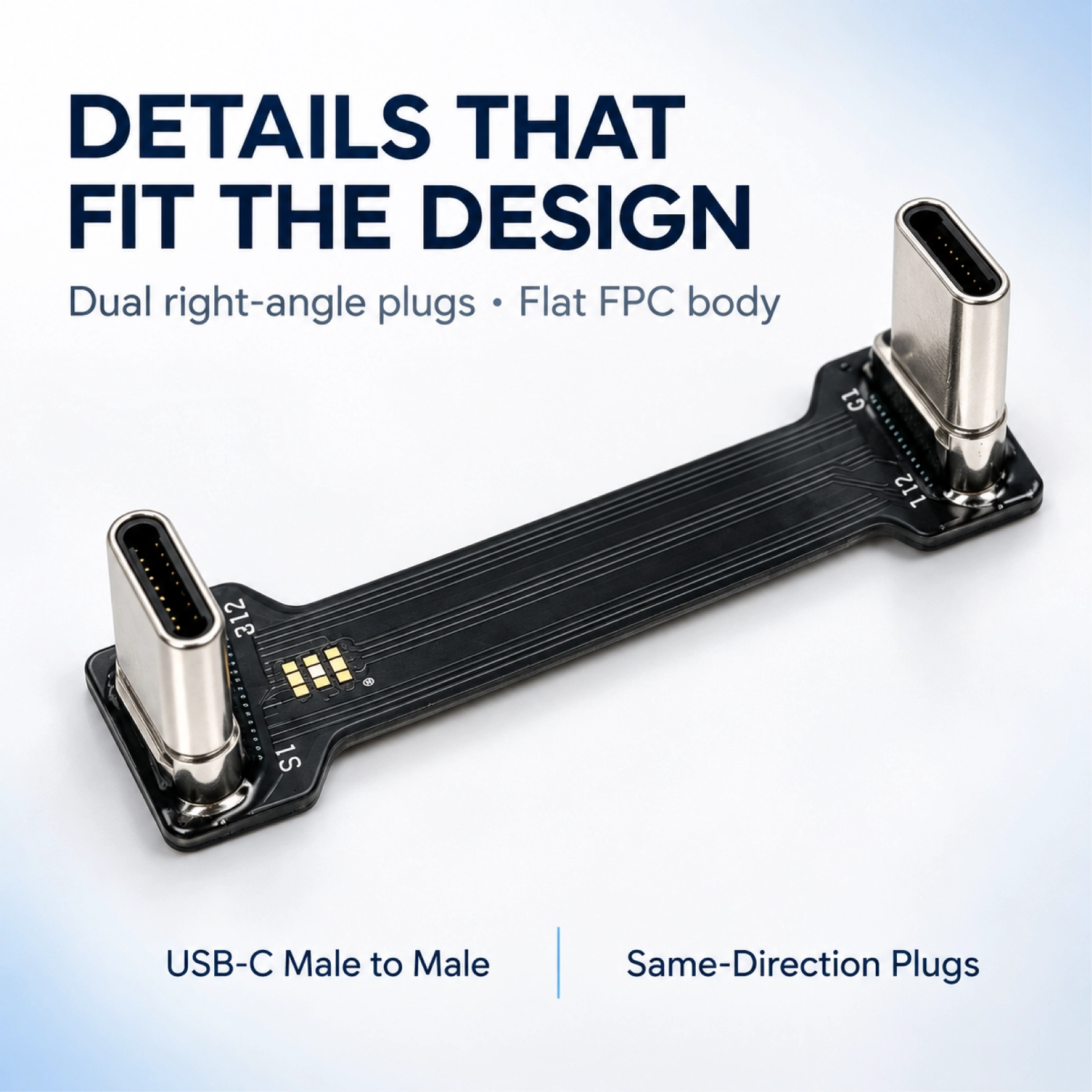

Goochain fabrica e fornece cabos FPC USB-C macho para macho duplos de ângulo reto para equipamentos OEM onde duas portas USB-C devem ser conectadas dentro de uma folga de saída limitada. Cada plugue de 90 graus gira o caminho do cabo imediatamente após a porta, enquanto o circuito impresso plano e flexível segue uma rota definida entre módulos espaçados ou conjuntos de dispositivos montados.

As direções das extremidades A e B, o espaçamento das portas e o contorno do FPC são desenvolvidos a partir do desenho do equipamento. Goochain oferece suporte à integração de conectores personalizados, avaliação de amostras e produção OEM de acordo com as especificações mecânicas e elétricas aprovadas. A taxa de dados, a potência de carregamento e as funções de vídeo são selecionadas para a montagem e equipamento pretendido.

Especificações do produto

Conecte duas portas com espaço de saída limitado

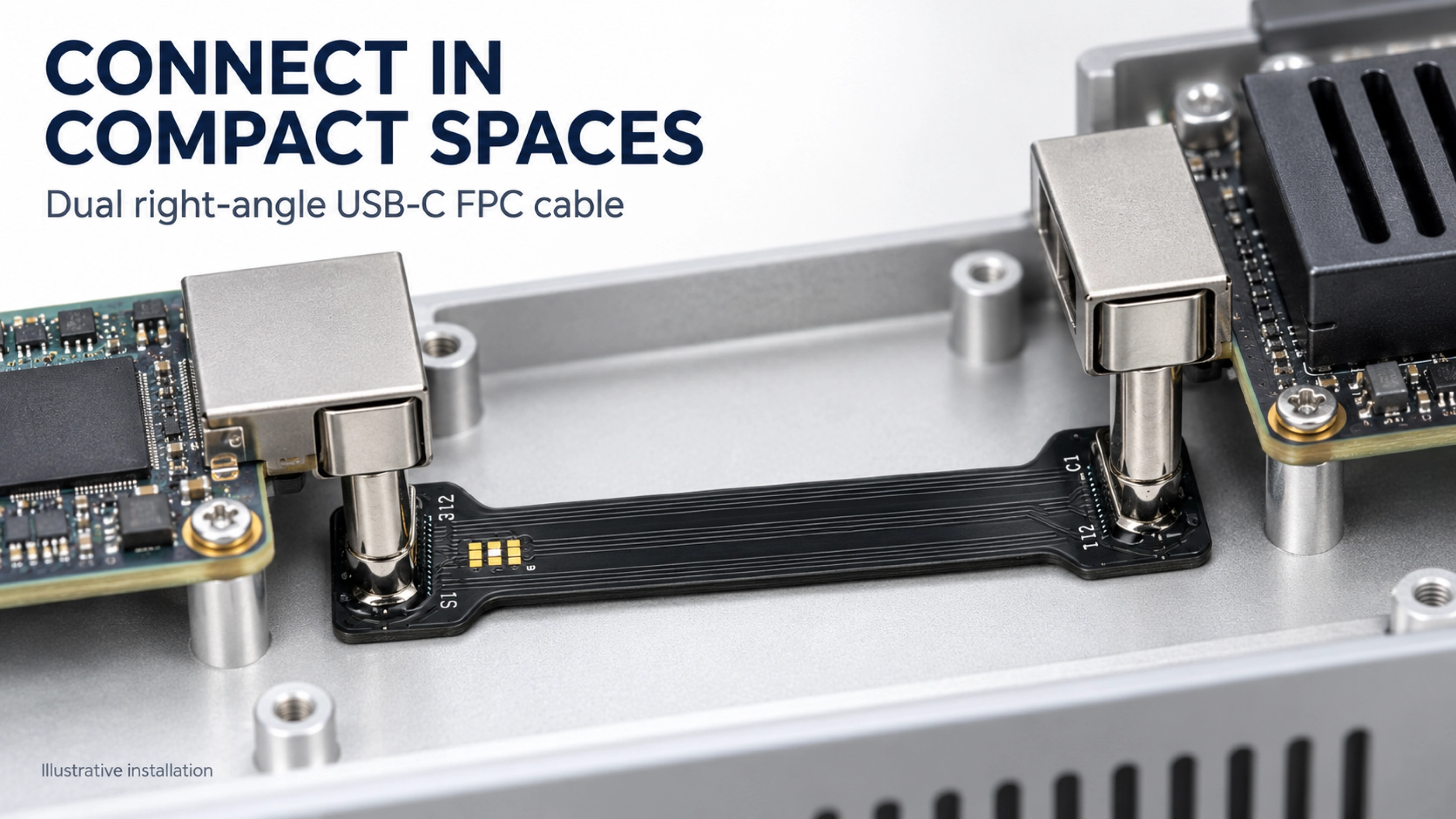

Um plugue reto pode ocupar o espaço necessário para uma tampa, suporte ou placa adjacente. Um conector de 90 graus em cada extremidade permite que o cabo gire próximo a ambas as portas e siga a área de instalação disponível. Esse arranjo é adequado para docks compactos, computadores integrados, controladores e conjuntos de módulos fixos com espaço restrito em torno de suas conexões USB-C.

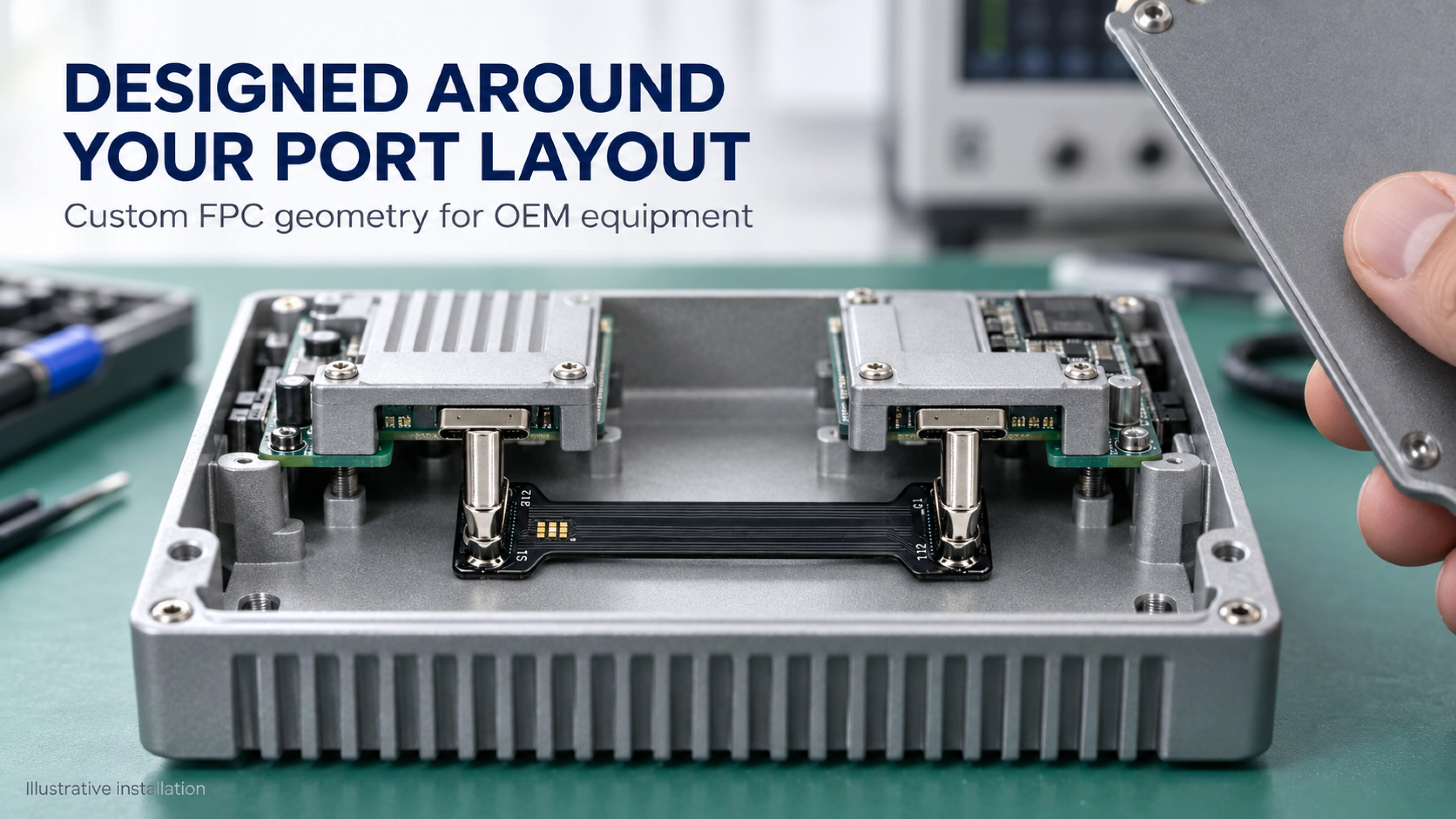

Verifique o corpo completo do conector e a transição para o FPC em relação ao layout do equipamento. A distância porta a porta por si só não descreve o cabo necessário: as faces da porta, as direções de saída do conector, as alturas de montagem e o acesso à instalação também determinam se ambos os plugues podem assentar corretamente.

Defina o A-End e o B-End a partir de uma referência de desenho

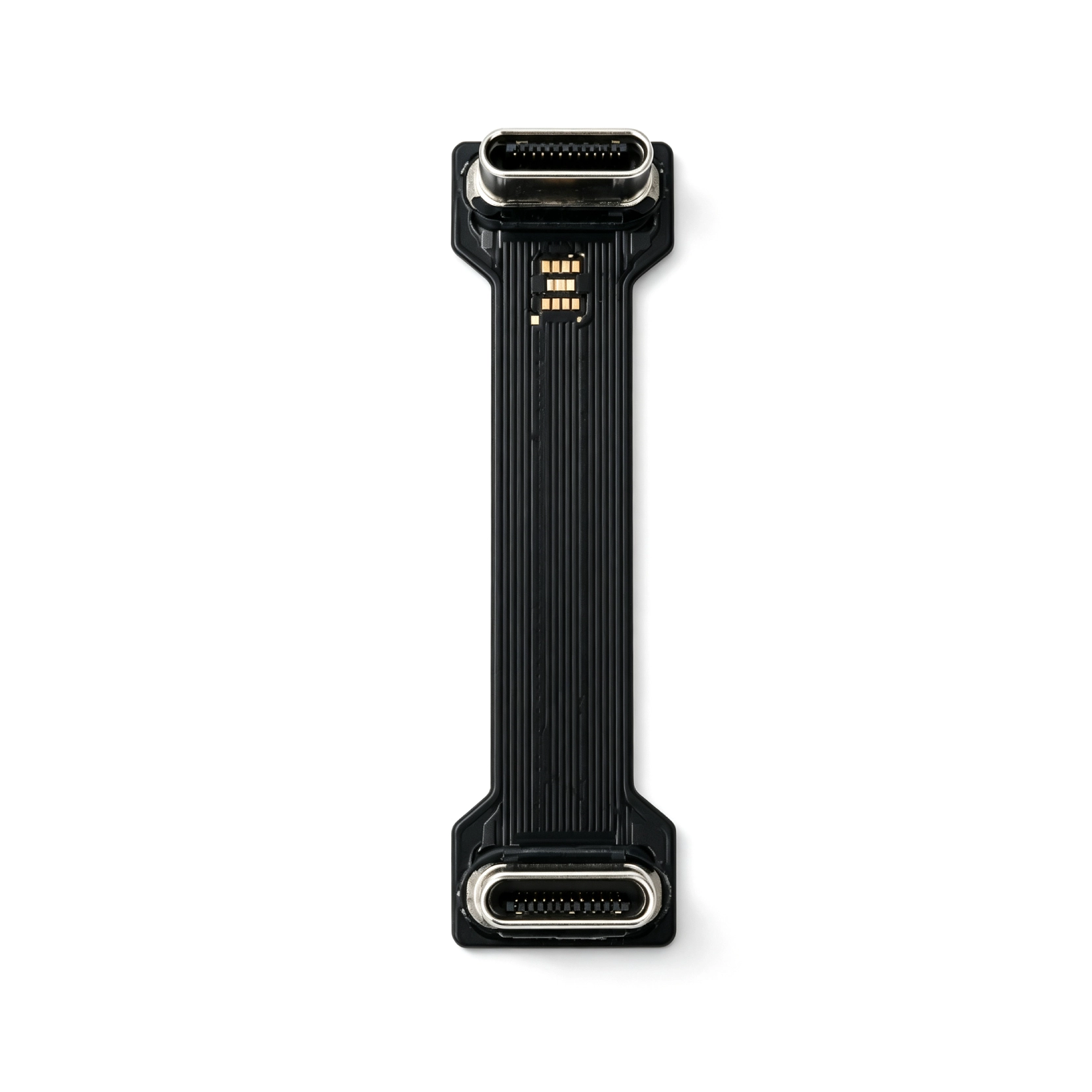

Dois plugues de 90 graus podem ter relações diferentes entre si. Goochain pode revisar layouts na mesma direção, direção oposta e planos diferentes para se adequar à posição das duas portas do equipamento. Identifique a extremidade A e a extremidade B em uma vista frontal e lateral comum, incluindo a direção na qual o FPC sai de cada conector.

Termos como para cima, para baixo, para a esquerda e para a direita dependem da direção de visualização. Um desenho marcado ajuda a manter a orientação aprovada consistente durante a amostragem e a produção. Especifique o contorno do FPC e a área de roteamento para que a montagem não dependa de torcer a fita ou forçar uma dobra apertada ao lado de um conector.

Escolha o órgão FPC para a rota disponível

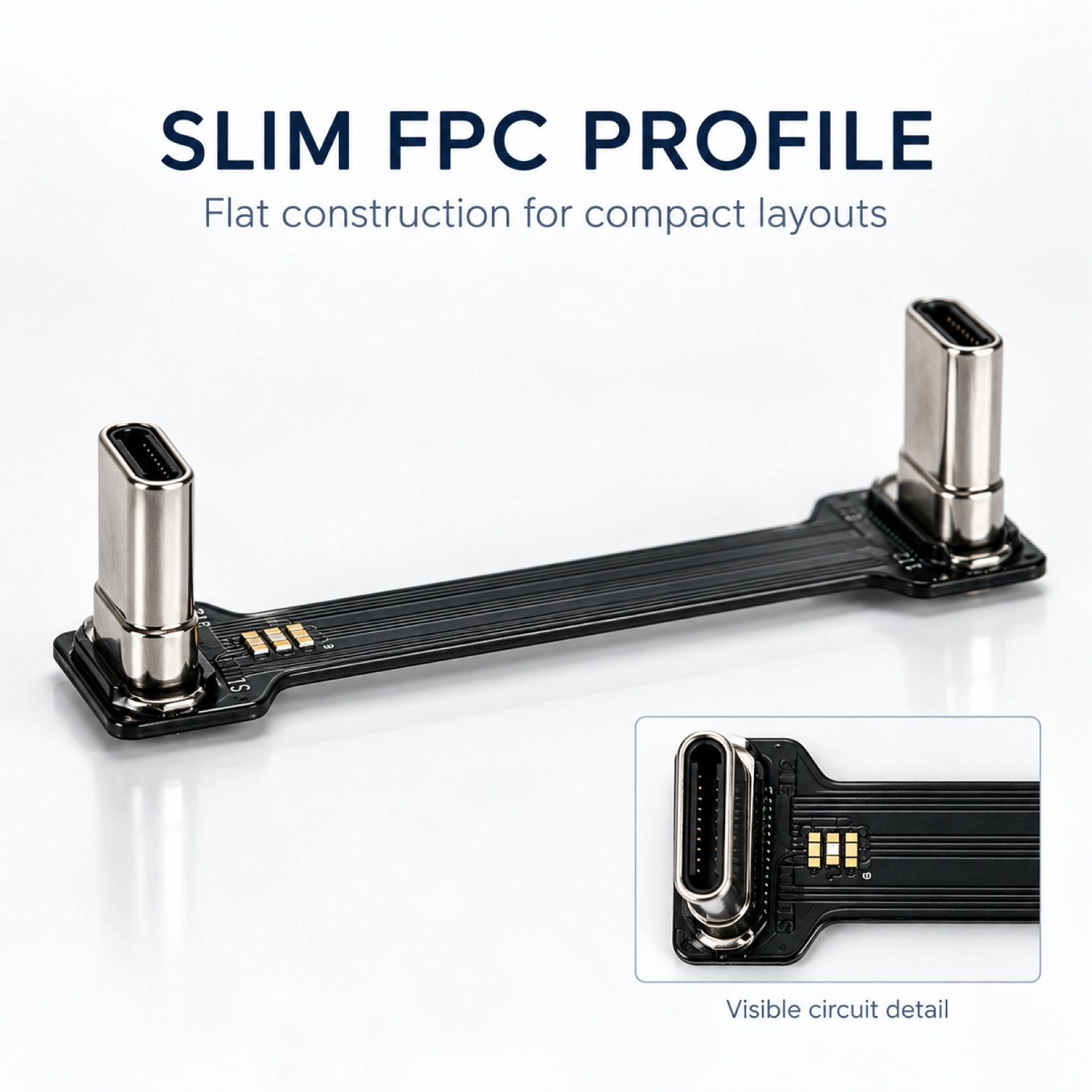

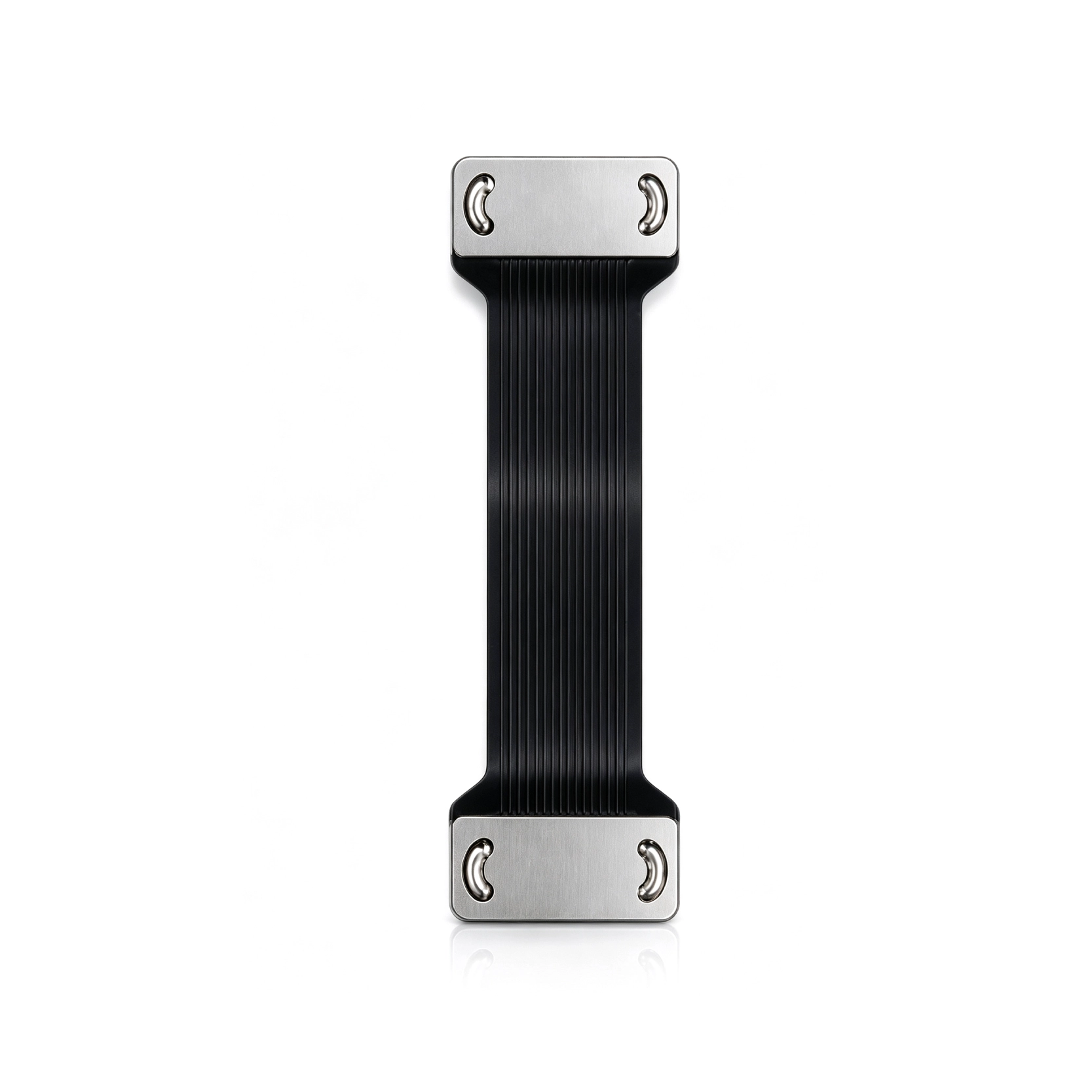

Goochain oferece montagens FPC sem sobremoldagem externa completa e pode revisar versões com corpo externo moldado. A escolha altera a espessura final, a transição do conector e o espaço necessário ao longo do percurso. Deve ser feito junto com o projeto do gabinete, especialmente onde o cabo passa próximo a uma tampa ou suporte de montagem.

O desenho aprovado deve definir o contorno do cabo, comprimento, relação do conector e pontos de referência de instalação. A avaliação do protótipo pode então verificar se a fita segue o caminho pretendido e se ambos os conectores podem ser instalados sem interferência de peças vizinhas.

Especifique funções de dados, carregamento e vídeo separadamente

O arranjo duplo em ângulo reto define a conexão mecânica. Ele não estabelece, por si só, uma taxa de dados USB, potência de carregamento ou capacidade de vídeo. Essas funções devem ser especificadas para o conjunto de cabos selecionado e para o host compatível e o dispositivo conectado.

Forneça o equipamento pretendido e as funções necessárias durante a revisão do projeto. As amostras devem ser avaliadas nesse contexto antes que a especificação de produção seja aprovada. Uma alteração no comprimento do cabo, na construção ou no equipamento conectado pode exigir uma revisão adicional dos requisitos elétricos.

Fabricação personalizada, desde o layout do porto até a produção

Como fabricante e fornecedor de cabos USB-C FPC personalizados, Goochain analisa as duas direções do plugue, espaçamento das portas, geometria FPC e requisitos elétricos juntos. Nossa fábrica pode desenvolver conjuntos de protótipos para instalação e avaliação funcional antes da produção OEM.

A personalização pode abranger as orientações das extremidades A e B, comprimento e contorno do FPC, folga de transição do conector e construção do corpo externo. O desenho aprovado registra o arranjo mecânico, enquanto a especificação acordada define as funções elétricas necessárias e os critérios de inspeção.

O Fábrica Goochain e processo de qualidade abrange materiais recebidos, mão de obra de montagem e verificações do produto final. Os requisitos de inspeção específicos do projeto podem ser acordados durante a revisão da amostra para que as verificações de produção correspondam à configuração fornecida.

Perguntas frequentes

Um cabo USB-C duplo de ângulo reto é igual a um cabo em forma de U?

O ângulo reto duplo significa que há um plugue USB-C de 90 graus em cada extremidade. Um cabo em forma de U usa uma geometria de retorno de 180 graus em torno da borda do equipamento e tem diferentes requisitos de folga.

Ambos os conectores são plugues macho USB-C?

Sim. Este é um conjunto macho para macho com um plugue USB-C de 90 graus em ambas as extremidades. Uma extensão macho-fêmea é uma configuração de produto diferente.

Os dois plugues podem ficar voltados em direções opostas?

Sim. Goochain pode revisar layouts na mesma direção, direção oposta ou planos diferentes. Identifique ambas as extremidades na mesma vista de desenho fixa para que a orientação aprovada fique clara durante a amostragem e a produção.

Um design de ângulo reto duplo determina a taxa de dados ou a potência de carregamento?

Não. A disposição angular aborda o roteamento mecânico. A taxa de dados, a potência de carregamento e qualquer função de vídeo são requisitos separados e devem ser definidos para o conjunto de cabos selecionado e para o equipamento conectado.

A Goochain pode fornecer uma versão sobremoldada?

Sim. Goochain oferece montagens FPC sem sobremoldagem externa completa e pode revisar versões com corpo externo moldado. A construção altera as dimensões acabadas, o espaço de dobra e a transição do conector, por isso deve ser revista com o percurso do invólucro.

O que um comprador OEM deve enviar para uma cotação?

Envie vistas frontais e laterais de ambas as portas USB-C, as direções A e B, espaçamento de portas, rota e comprimento FPC necessários, host e dispositivo pretendidos, requisitos elétricos, preferência externa e quantidade esperada. Goochain pode usar essas informações para revisar o ajuste, os requisitos da amostra e as especificações de produção.

Envie o layout da sua porta para um cabo FPC USB-C duplo de ângulo reto personalizado para discutir integração de conectores, avaliação de protótipos e produção OEM com Goochain.
