Cabo de extensão FPC macho para fêmea de ângulo reto de 40 Gbps

Cabo de extensão FPC macho para fêmea de ângulo reto de 40 Gbps

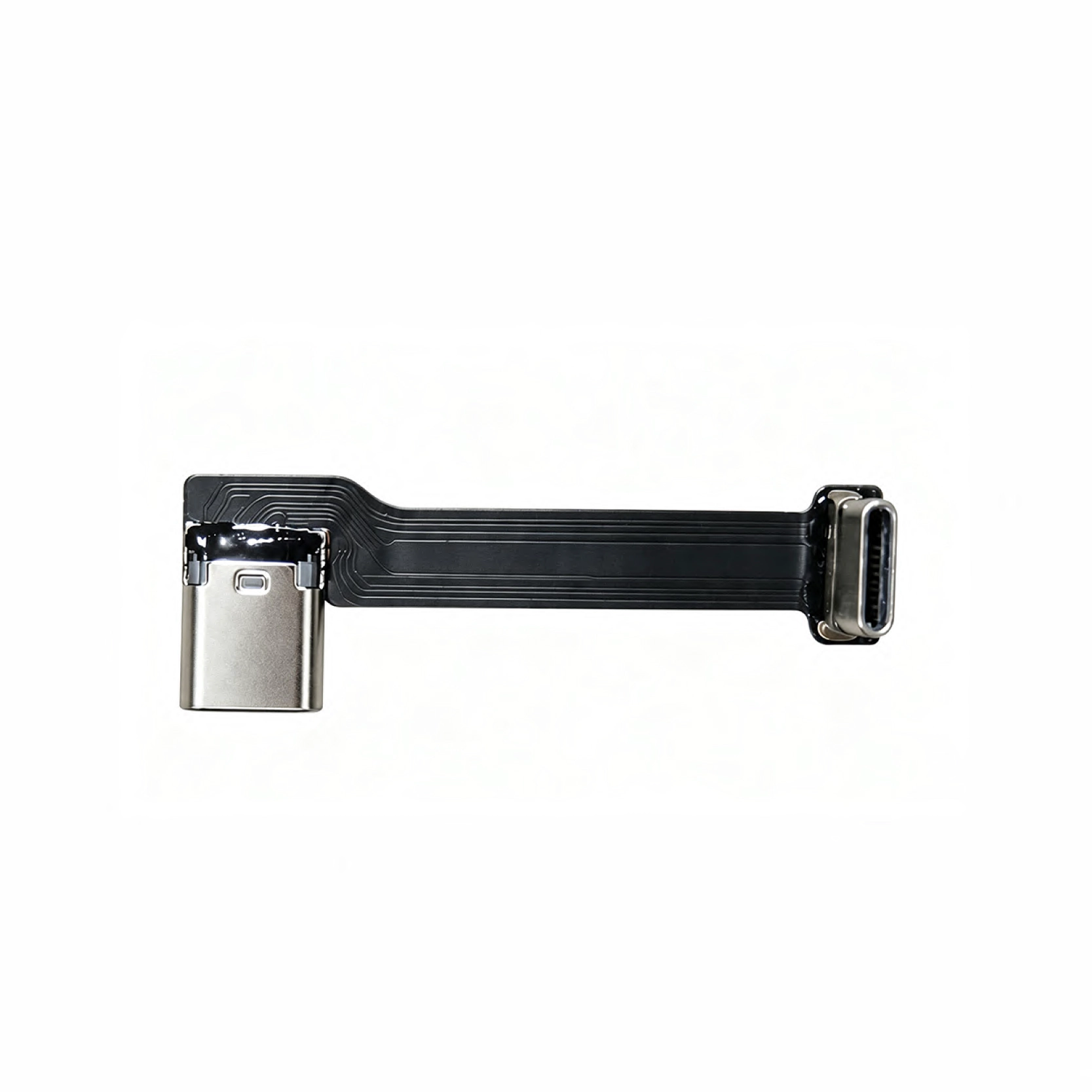

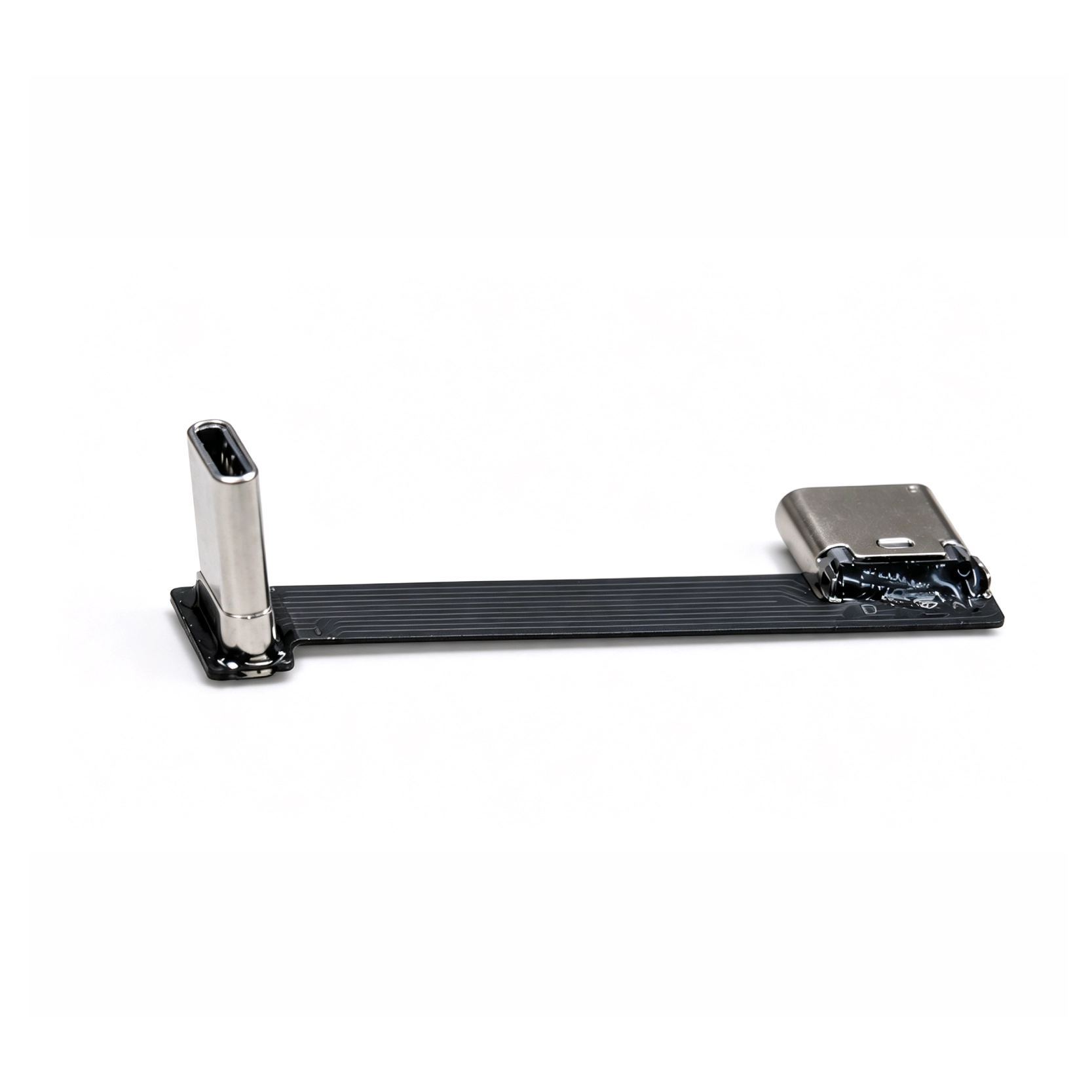

Goochain fabrica e fornece cabos de extensão FPC USB-C macho para fêmea de ângulo reto de 40 Gbps para equipamentos OEM que precisam de realocação de porta de alta velocidade em espaço restrito. Um plugue macho de 90 graus se conecta a uma porta USB-C interna ou embutida, enquanto um receptáculo fêmea de 90 graus fornece uma conexão acessível perto da abertura do gabinete. O circuito impresso plano flexível segue o percurso disponível em torno de placas, suportes e tampas.

Goochain pode personalizar o comprimento do cabo, contorno do FPC, direções de saída macho e fêmea e suporte do receptáculo e, em seguida, fornecer amostras para instalação e avaliação funcional. A configuração listada especifica corrente 3A. Os requisitos de tensão de carga, potência e vídeo são definidos para a montagem selecionada e conexão completa.

Especificações do produto

Vire a conexão em ambas as extremidades

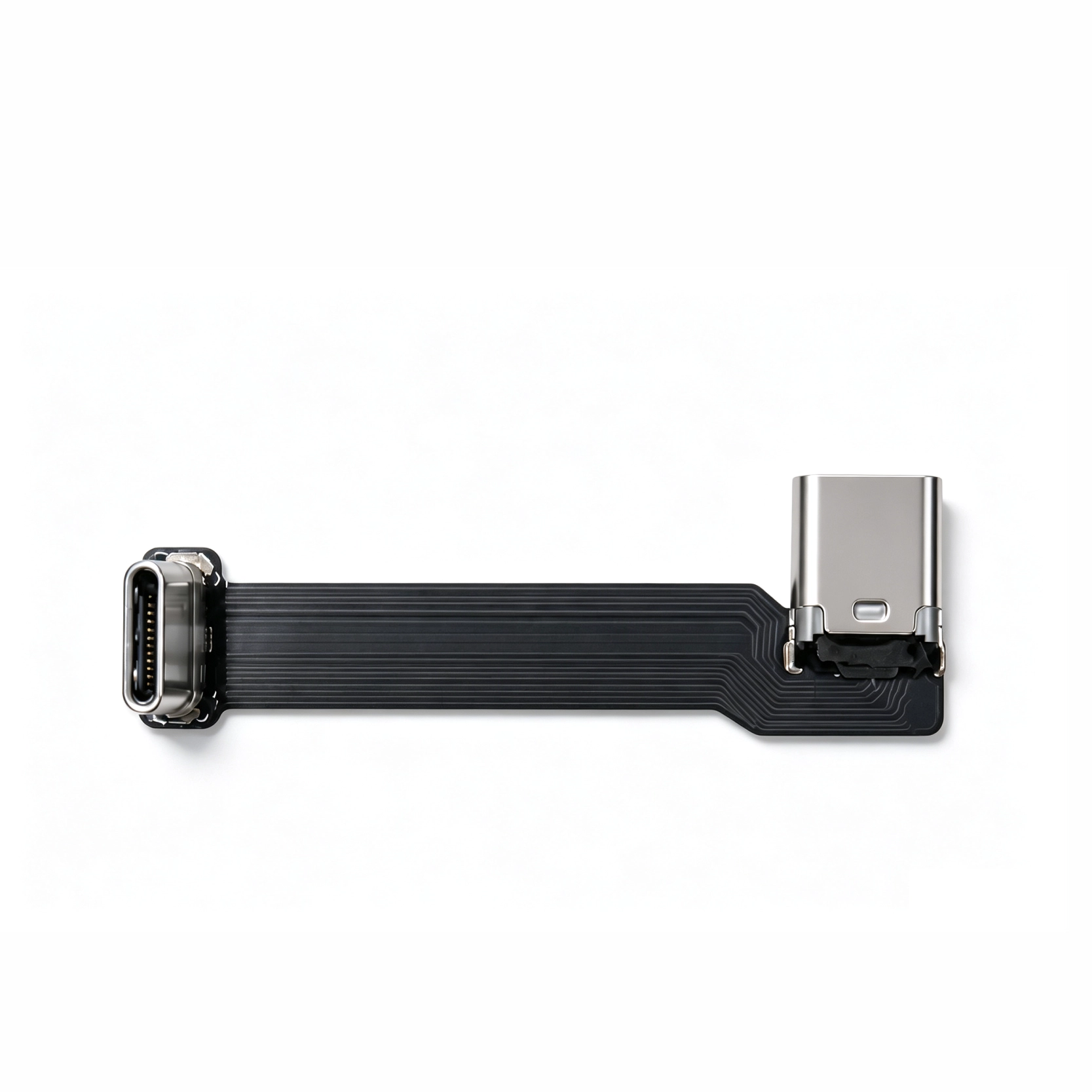

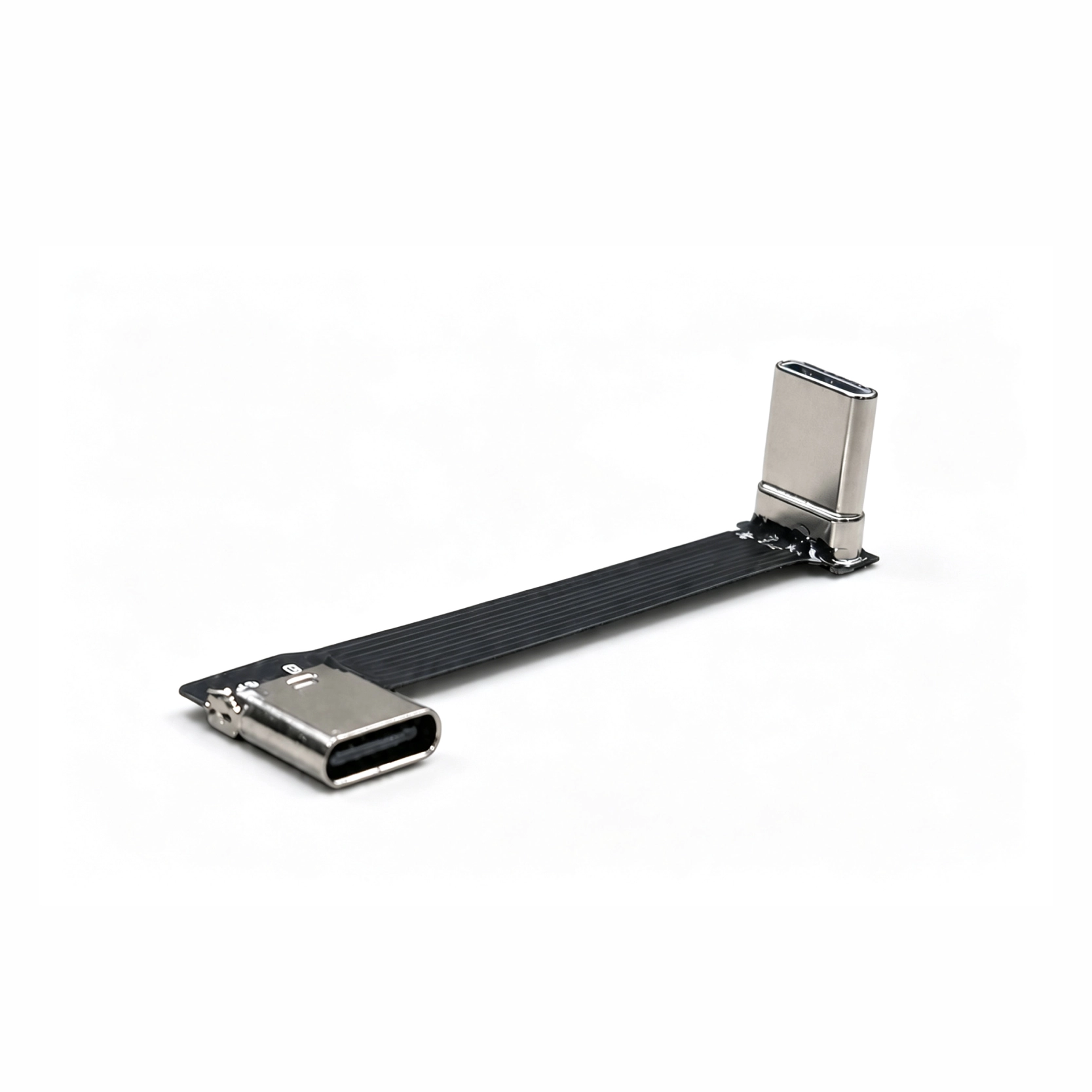

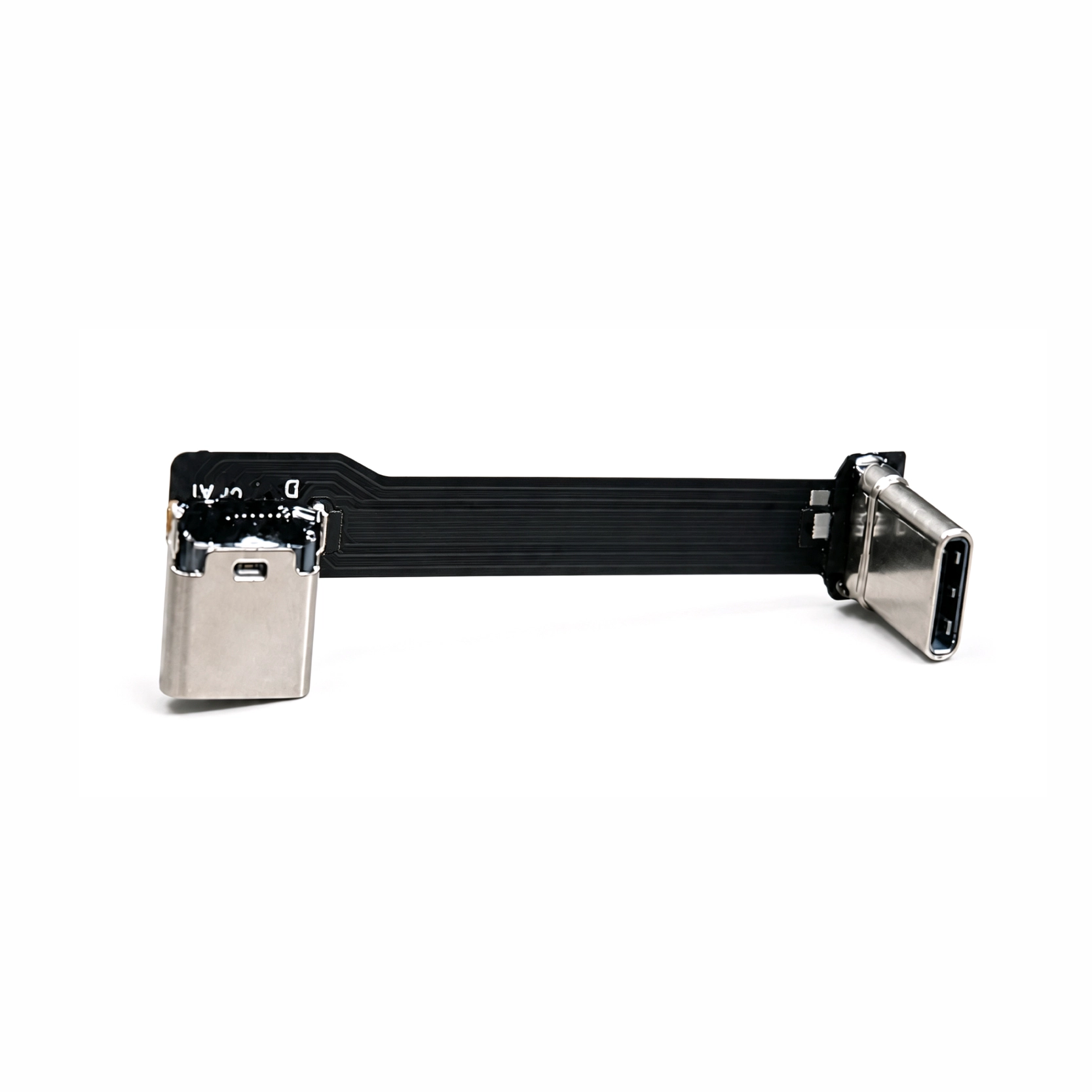

Um conector reto pode se projetar no espaço necessário para uma tampa, suporte de montagem ou placa próxima. Esta configuração usa um plugue macho em ângulo reto e um receptáculo fêmea em ângulo reto para girar a rota do cabo em ambos os pontos de conexão. É adequado para docks compactos, computadores embarcados e controladores industriais onde a porta da placa e o soquete acessível precisam de posições diferentes.

Defina ambas as direções do conector a partir de uma vista de desenho fixa. Termos como para cima, para baixo, para a esquerda e para a direita podem mudar de significado quando um soquete é visto por trás. O desenho aprovado deve identificar a orientação do plugue macho, a abertura fêmea e a direção de saída do FPC em cada extremidade.

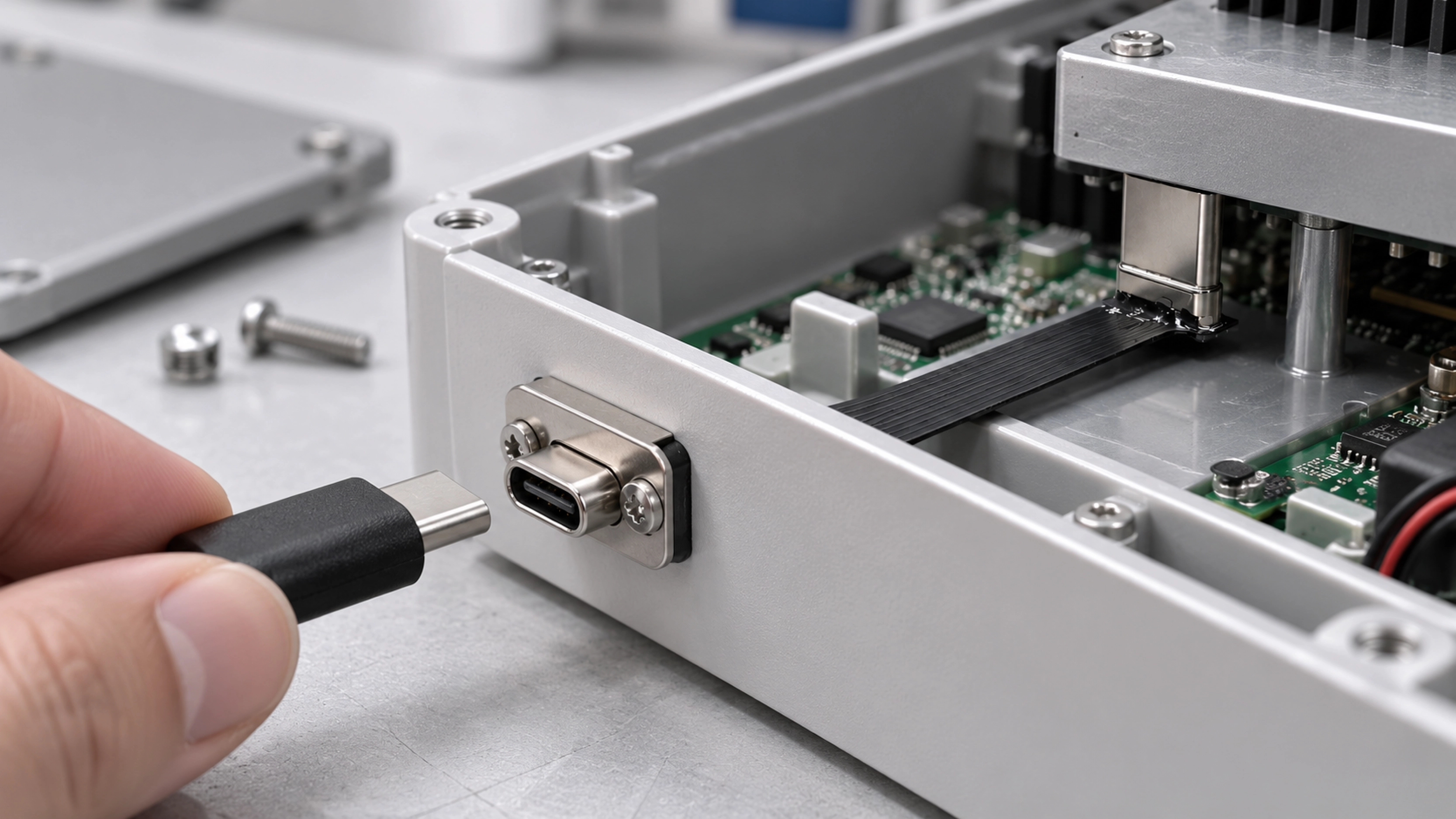

O receptáculo fêmea deve transferir forças de inserção e remoção para um suporte, painel ou suporte de alojamento. Verifique a abertura do soquete, o alojamento do plugue correspondente e o espaço traseiro disponível para que o cabo externo possa ser inserido sem carregar o FPC ou colidir com peças adjacentes.

Especifique a conexão completa de 40 Gbps

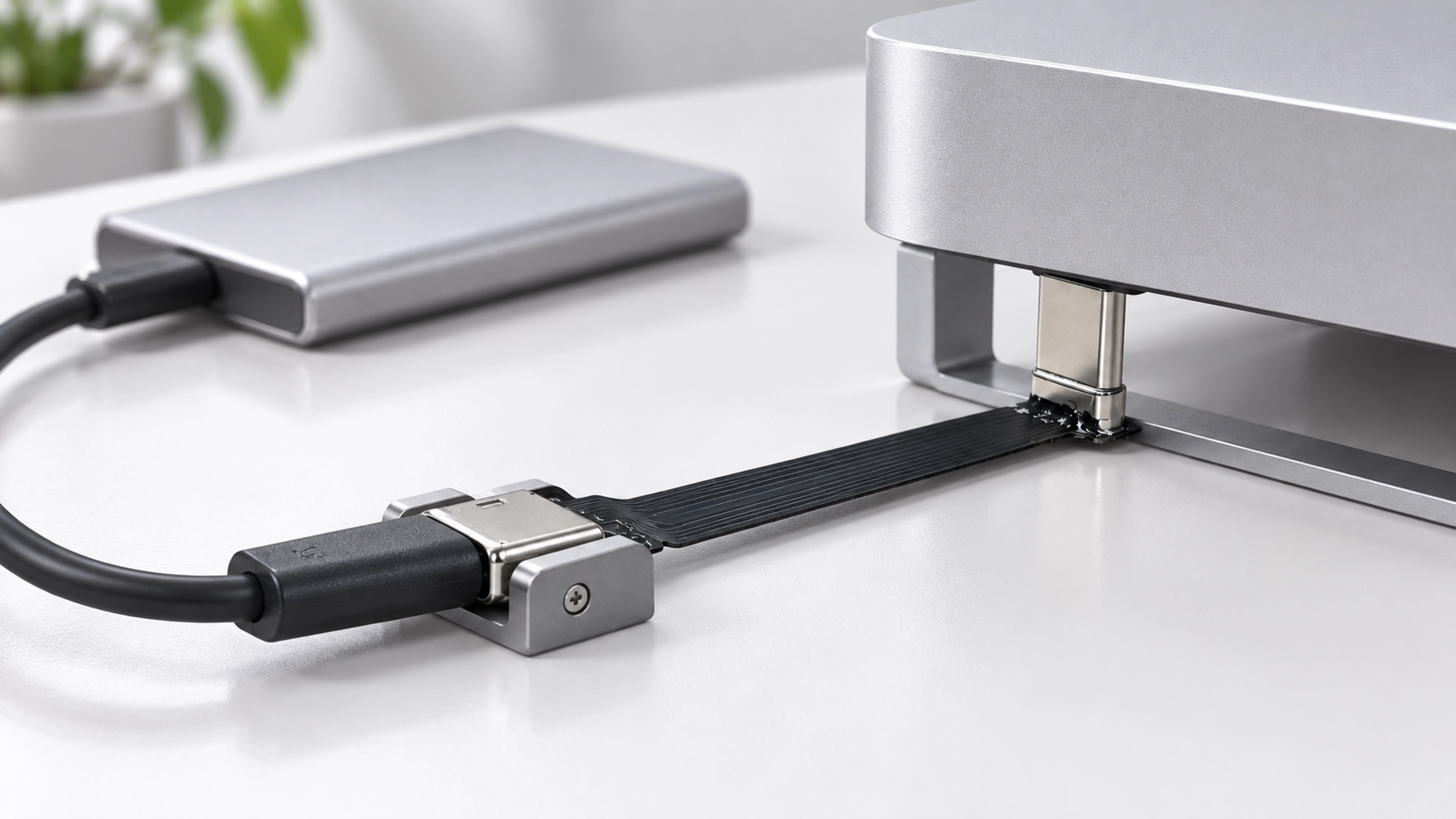

Até 40 Gbps descreve a capacidade da conexão especificada com equipamento compatível. O host, a extensão FPC, o cabo USB-C downstream e o periférico formam um caminho de sinal. A extensão não aumenta os recursos de um host ou dispositivo mais lento, e uma classificação de link não é uma velocidade garantida de transferência de arquivos.

O tipo e comprimento do cabo a jusante são informações de projeto. A alteração de qualquer um deles pode alterar o canal completo e deve ser incluída na avaliação funcional. As amostras devem ser verificadas com o equipamento pretendido e as orientações de acoplamento antes que a configuração de produção seja aprovada.

Defina os requisitos de carregamento e vídeo separadamente

A versão listada especifica corrente 3A. A tensão de carga e a potência total devem ser acordadas para essa configuração e verificadas com o equipamento conectado. Classificações de potência mais altas de outros designs de cabos Goochain não devem ser aplicadas a este conjunto.

Se o projeto precisar de uma conexão de vídeo, forneça o host, o monitor ou o dock e o modo de vídeo necessário. Velocidade de dados, carregamento e vídeo são requisitos separados; cada um deve ser coberto pela especificação selecionada e avaliação da amostra.

Fabricação de extensão FPC personalizada para equipamentos OEM

Como fabricante e fornecedor de cabos USB-C FPC personalizados, Goochain analisa o layout mecânico e as funções necessárias em conjunto. O projeto pode definir o comprimento e contorno do FPC, direções de saída macho e fêmea, transições do invólucro do conector, posição do soquete e suporte mecânico ao redor do desenho do equipamento.

Nossa fábrica pode fornecer conjuntos de protótipos para avaliação funcional e adequada antes da produção. Para fornecimento OEM, o desenho aprovado registra a disposição e as dimensões do conector, enquanto os requisitos de inspeção acordados identificam as verificações elétricas e de montagem para a versão fornecida.

O Fábrica Goochain e processo de qualidade suporta inspeção de montagem e verificações funcionais finais em relação à especificação selecionada. Combine a configuração do teste, os critérios de aceitação e quaisquer registros de inspeção específicos do projeto durante a revisão da amostra.

Para uma revisão de engenharia, forneça o desenho do gabinete ou fotos marcadas da porta, comprimento necessário, ambas as direções do conector, modelos de host e periféricos, detalhes do cabo downstream e quantidade esperada. Inclua corrente, tensão de carga e qualquer requisito de vídeo para que a cotação cubra a conexão completa pretendida.

Perguntas frequentes

Ambas as extremidades são plugues macho USB-C?

Este produto possui um plugue macho USB-C de 90 graus e um receptáculo fêmea USB-C de 90 graus. Um cabo com dois plugues macho é uma configuração diferente.

Goochain pode personalizar a direção do ângulo em ambas as extremidades?

Sim. As direções macho e fêmea podem ser revisadas independentemente em relação ao desenho do gabinete. Defina ambos a partir da mesma vista fixa para que as saídas do cabo e a abertura do soquete sejam inequívocas.

40Gbps garantem a mesma velocidade em todos os sistemas?

Não. Até 40 Gbps descreve a capacidade da conexão completa especificada. A operação real depende do host, extensão, cabo downstream e periférico. Um cabo a jusante mais longo ou diferente deve ser avaliado como uma nova condição de conexão.

A configuração 3A listada suporta carregamento de 240 W?

Não. O conjunto 3A listado não é uma configuração de 240W. Sua tensão de carga e potência total devem seguir a especificação aprovada. Um projeto de maior potência requer um projeto de cabo especificado separadamente.

Como deve ser suportado o receptáculo fêmea USB-C?

Use um suporte, painel ou alojamento para suportar as forças de inserção e remoção em vez de carregar o FPC diretamente. Forneça a posição de abertura, o espaço traseiro disponível e o conceito de montagem para revisão com a rota do cabo.

O que um comprador OEM deve enviar para uma cotação?

Envie o desenho do gabinete ou a foto marcada, ambas as direções do conector, comprimento necessário, modelos de host e periféricos, detalhes do cabo downstream, taxa de dados alvo, requisitos de carregamento ou vídeo e quantidade esperada. Goochain pode revisar a capacidade de fabricação, os requisitos do protótipo e as especificações de inspeção de produção.

Envie seu desenho para uma extensão FPC USB-C personalizada de 40 Gbps para discutir o arranjo do conector, avaliação de amostra e requisitos de produção OEM com Goochain.
