USB-A 수-USB-C 암 FPC 어댑터 케이블

USB-A 수-USB-C 암 FPC 어댑터 케이블

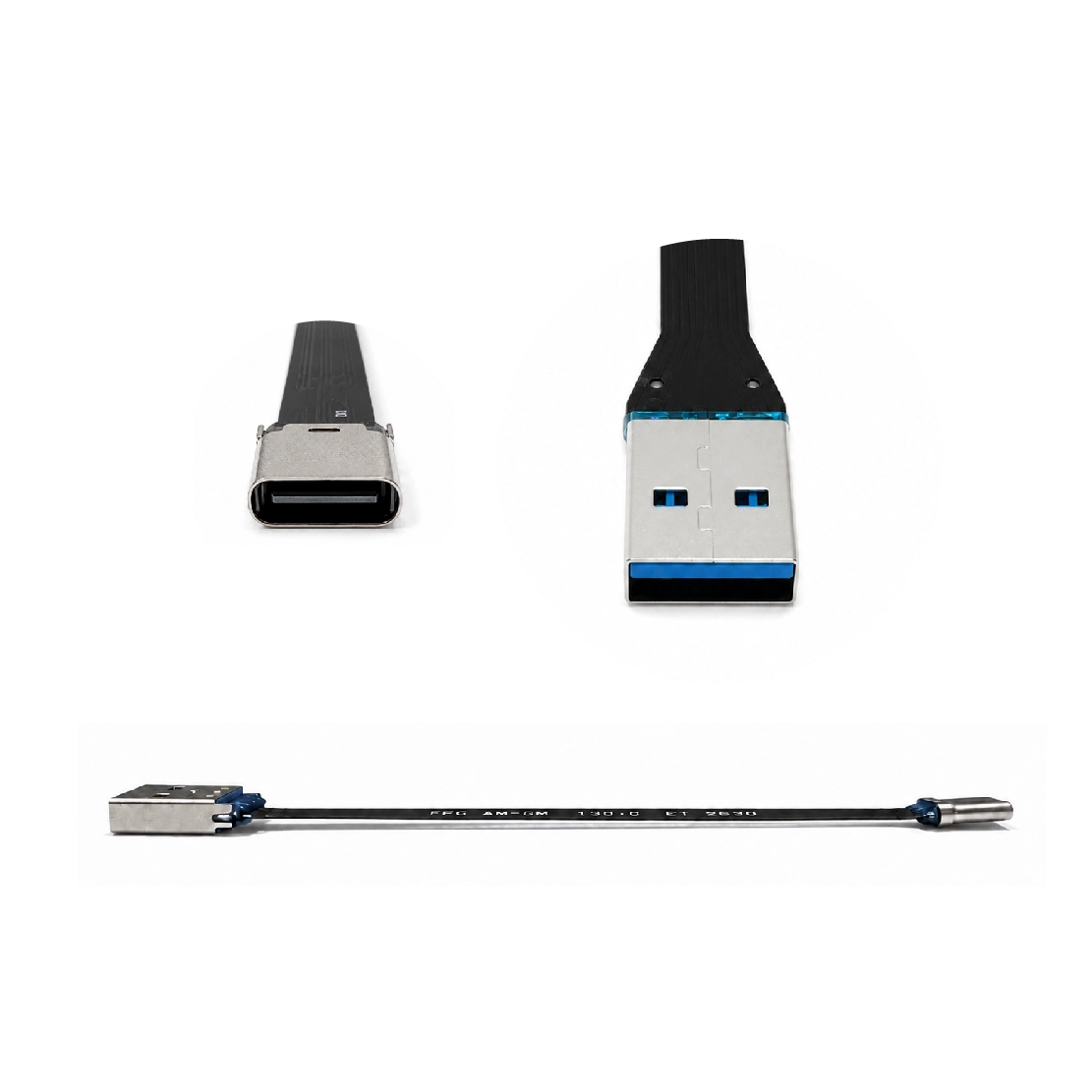

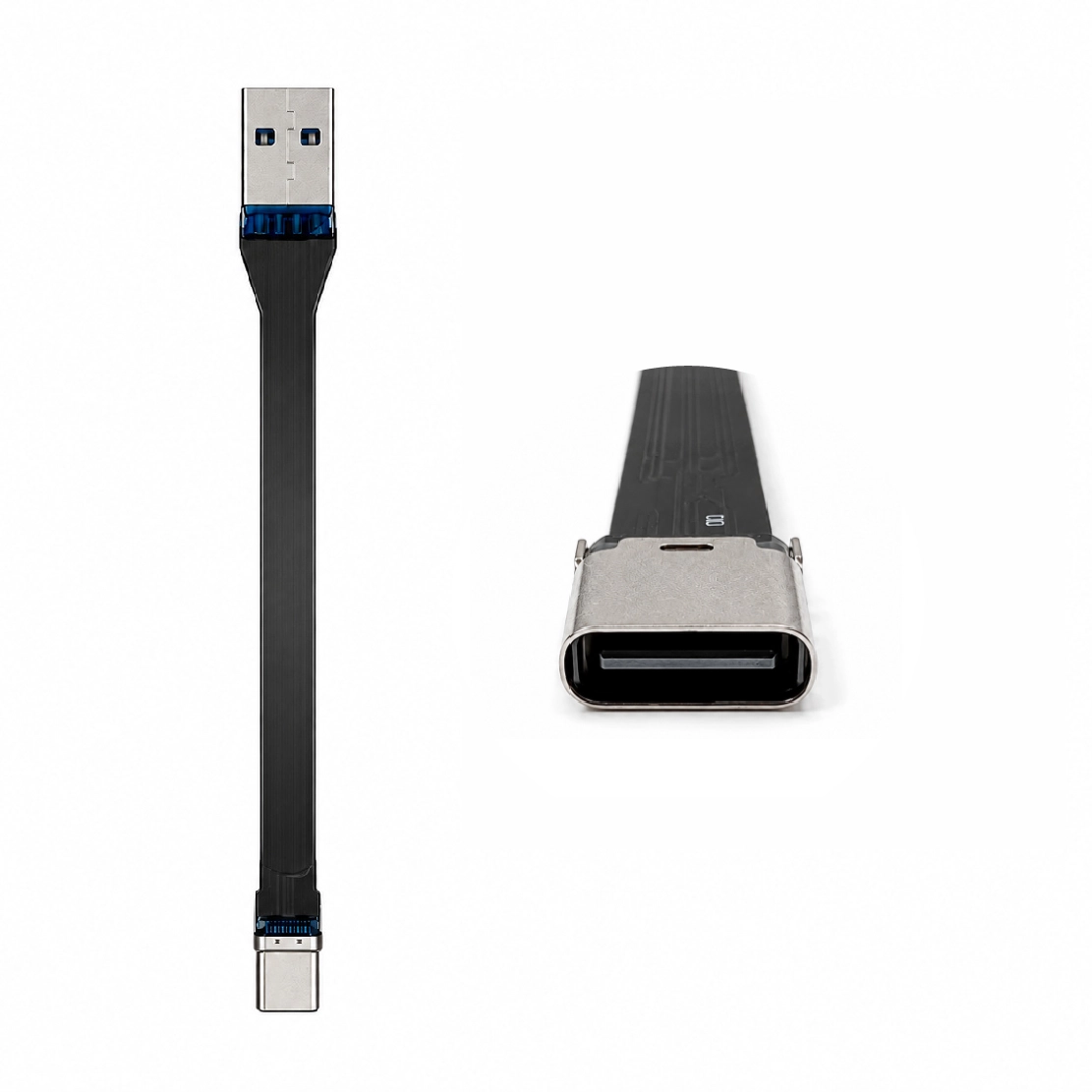

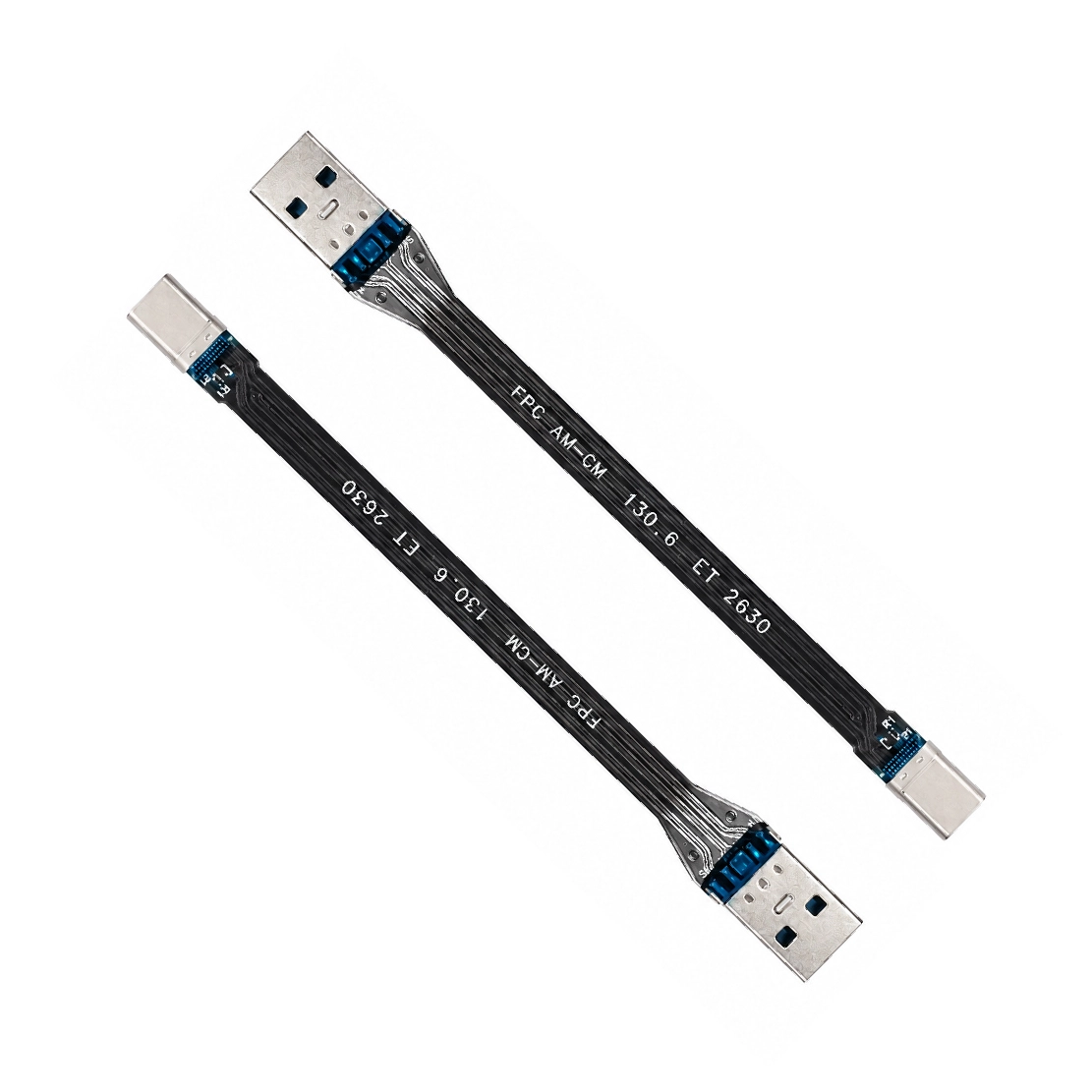

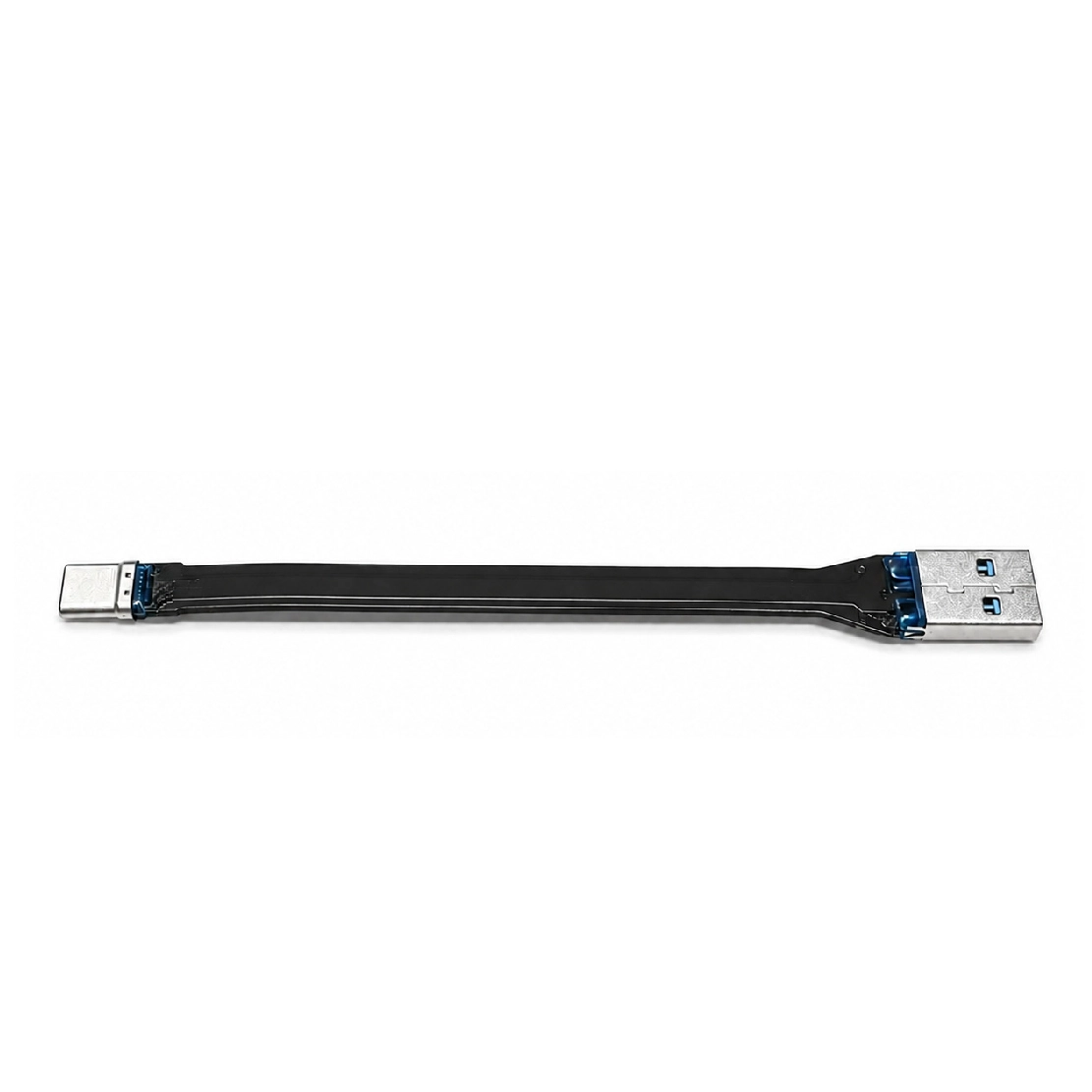

Goochain은 전용 장비 통합을 위해 USB-A 수-USB-C 암 FPC 어댑터 케이블을 제조합니다. 편평하고 유연한 인쇄 회로가 USB-A 플러그를 USB-C 콘센트에 연결하여 소켓이 인클로저에 필요한 위치에 배치되도록 합니다. 커넥터 위치, FPC 경로 및 전기 기능은 의도한 소스, 결합 케이블 및 연결된 장치를 중심으로 개발됩니다.

제품 사양

하우징에 필요한 곳에 USB-C 콘센트 배치

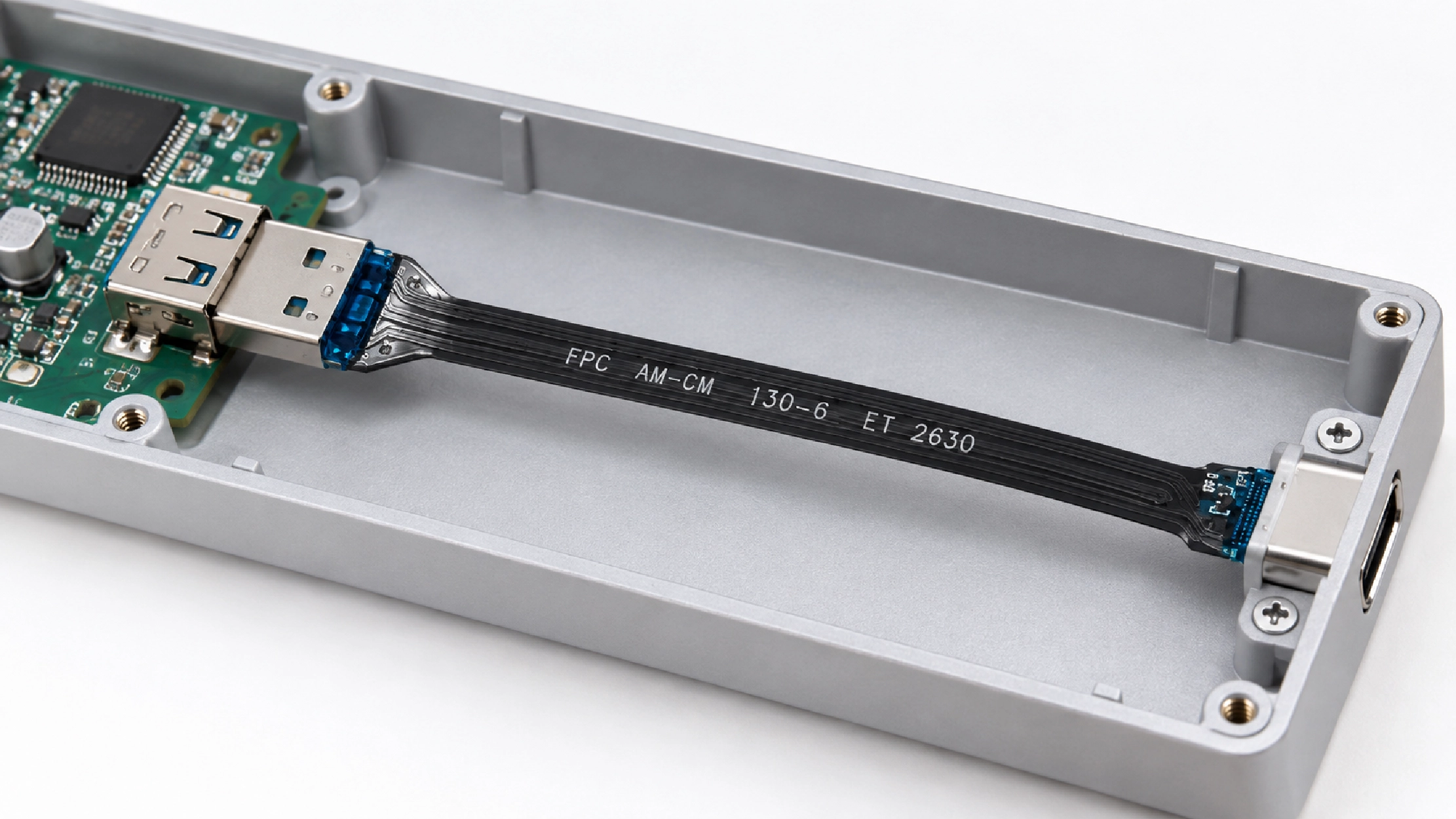

이 어셈블리는 USB-C 소켓을 별도의 접근 가능한 위치에 배치하면서 내부 USB-A 연결을 유지하는 장비에 적합합니다. 유연한 본체를 사용하면 고정식 어댑터가 소켓을 원래 포트에 너무 가깝게 배치하거나 커버 또는 브래킷과 충돌하는 정의된 설치 경로를 두 끝이 따를 수 있습니다.

USB-C 콘센트는 장착 위치에 기계적 지지가 필요합니다. 엔클로저 또는 브래킷은 플러그 삽입 및 제거 힘을 FPC 종단으로 전달하는 대신 전달해야 합니다. 설치를 정의할 때 소켓 개구부, 커넥터 하우징 및 결합 플러그용 여유 공간을 포함하십시오.

Goochain은 도면을 기준으로 끝부분 사이의 거리, 소켓 방향 및 FPC 윤곽을 검토할 수 있습니다. 장착 배열은 프로젝트 사양의 일부입니다. 브래킷이나 패널 하드웨어는 별도로 합의해야 합니다.

완전한 연결을 위한 데이터 및 전원 기능 정의

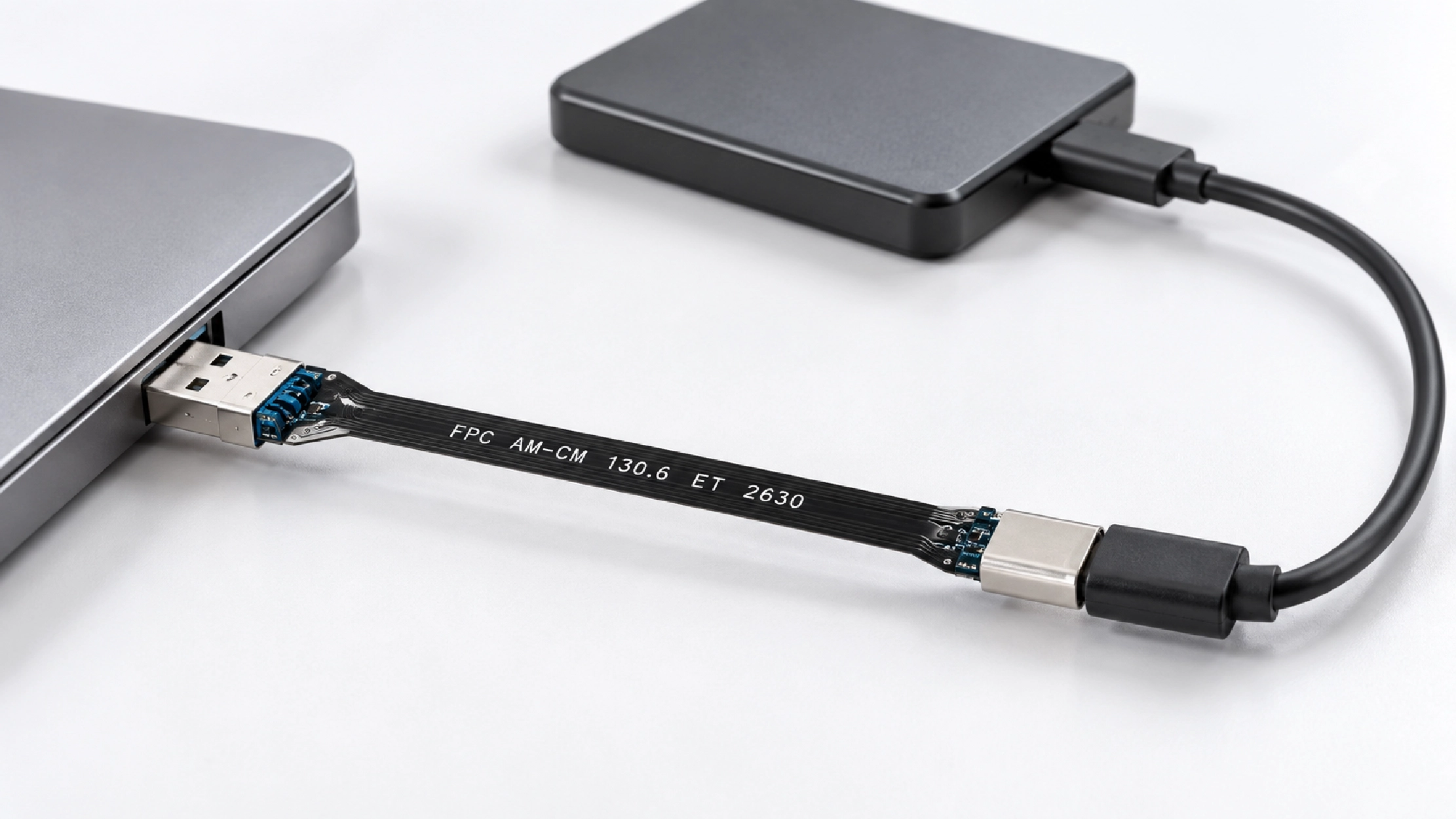

USB-C 콘센트는 물리적 연결 지점을 변경합니다. USB-A 소스에 없는 기능은 추가되지 않습니다. 이 어댑터는 알려진 호스트, 다운스트림 케이블 및 장치에 대해 지정되어야 합니다. 데이터 속도, 충전 요구 사항 및 전원 방향은 커넥터 모양에서 추론되는 것이 아니라 해당 구성에 대해 합의됩니다.

USB-C 소켓은 어셈블리를 USB4 연결, 디스플레이 어댑터 또는 USB-C 전원 공급 소스로 만들지 않습니다. 애플리케이션에 특정 데이터 및 전력 기능이 필요한 경우 엔지니어링 검토를 위해 해당 요구 사항을 소스 및 장치 세부 정보와 함께 제공하세요.

완성된 장비와 함께 제공되거나 지정된 연결 케이블을 사용하여 샘플을 평가합니다. 생산 버전을 승인하기 전에 의도한 연결 배열 전반에 걸쳐 필요한 기능과 기계적 적합성을 확인하십시오.

OEM 장비를 위한 맞춤형 FPC 어댑터 제조

맞춤형 FPC 케이블 제조업체 및 공급업체인 Goochain은 이 커넥터 조합에 대한 설계 검토, 샘플 및 생산 조립을 지원합니다. 우리 공장에서는 장비 레이아웃에 맞춰 FPC 형상, 커넥터 배열 및 조립 요구 사항을 개발할 수 있습니다.

OEM 소싱의 경우 승인된 도면 및 기능 사양에 따라 제공된 버전이 정의됩니다. 샘플 평가 중에 커넥터 지원, 전기 요구 사항 및 검사 기준에 동의하여 생산 어셈블리가 의도한 설치와 일치하도록 합니다.

맞춤 구성을 검토하려면 다음을 제공하세요.

• USB-A 소스 또는 호스트와 대상 장치(필요한 기능 포함).
• 다운스트림 케이블 커넥터 유형, 길이 및 관련 사양.
• 경로와 USB-C 소켓 위치를 보여주는 인클로저 도면 또는 설치 사진.
• 필요한 FPC 길이 및 개요, 데이터 요구 사항, 전력 방향 및 정격.
• 샘플 수량, 예상 생산량 및 검사 요구 사항.

Goochain에 어댑터 요구 사항 보내기 프로젝트 검토 및 견적을 위해. 레이아웃에 다른 커넥터 조합이 필요한 경우 다음을 찾아보십시오. FPC 케이블 어셈블리 사용 가능한 구조를 비교합니다.

자주 묻는 질문

USB-C 암 끝부분을 사용하면 USB-A 포트가 USB4를 지원합니까?

아니요. 어댑터는 USB-A 컨트롤러를 업그레이드하지 않습니다. 데이터 기능은 호스트, 어댑터 구성, 결합 케이블 및 연결된 장치에 따라 달라집니다.

이 어댑터에는 모든 USB-C 케이블을 사용할 수 있나요?

다운스트림 케이블은 연결 설계의 일부입니다. 의도한 호스트 및 장치를 사용하여 어셈블리를 평가할 수 있도록 커넥터 조합, 길이 및 전기적 요구 사항을 제공합니다.

Goochain이 끝 사이의 거리와 방향을 변경할 수 있나요?

예. USB-C 소켓을 지원하고 액세스하는 데 필요한 공간을 포함하여 FPC 경로, 커넥터 간격 및 콘센트 방향을 설치 도면에 맞게 맞춤 설정할 수 있습니다.

USB-C 콘센트를 인클로저 입구에 배치할 수 있나요?

예, 합의된 기계 설계에 따릅니다. 개구부, 결합 플러그 간극 및 콘센트 지지대를 함께 확인해야 합니다. 브래킷 또는 패널 하드웨어는 프로젝트에 대해 별도로 지정됩니다.

이 어댑터는 USB-C PD 충전 또는 비디오 출력을 제공합니까?

USB-C 소켓만으로는 두 기능을 모두 제공하지 않습니다. 이 어셈블리는 USB-C PD 또는 기본 USB-C 디스플레이 기능을 USB-A 소스에 추가하지 않습니다. 장비에 필요한 실제 데이터 및 전원 기능을 지정합니다.

이 어셈블리를 OEM 생산에 사용할 수 있습니까?

예. 구체인은 디자인 검토, 샘플 평가, 생산 조립을 지원합니다. 승인된 도면, 기능 요구 사항 및 검사 기준은 제공된 구성을 식별합니다.
