USB-C 수 잠금 장치 - 24핀 잠금 커넥터 플랫 케이블

24핀 잠금 커넥터 플랫 케이블에 대한 USB-C 수 잠금

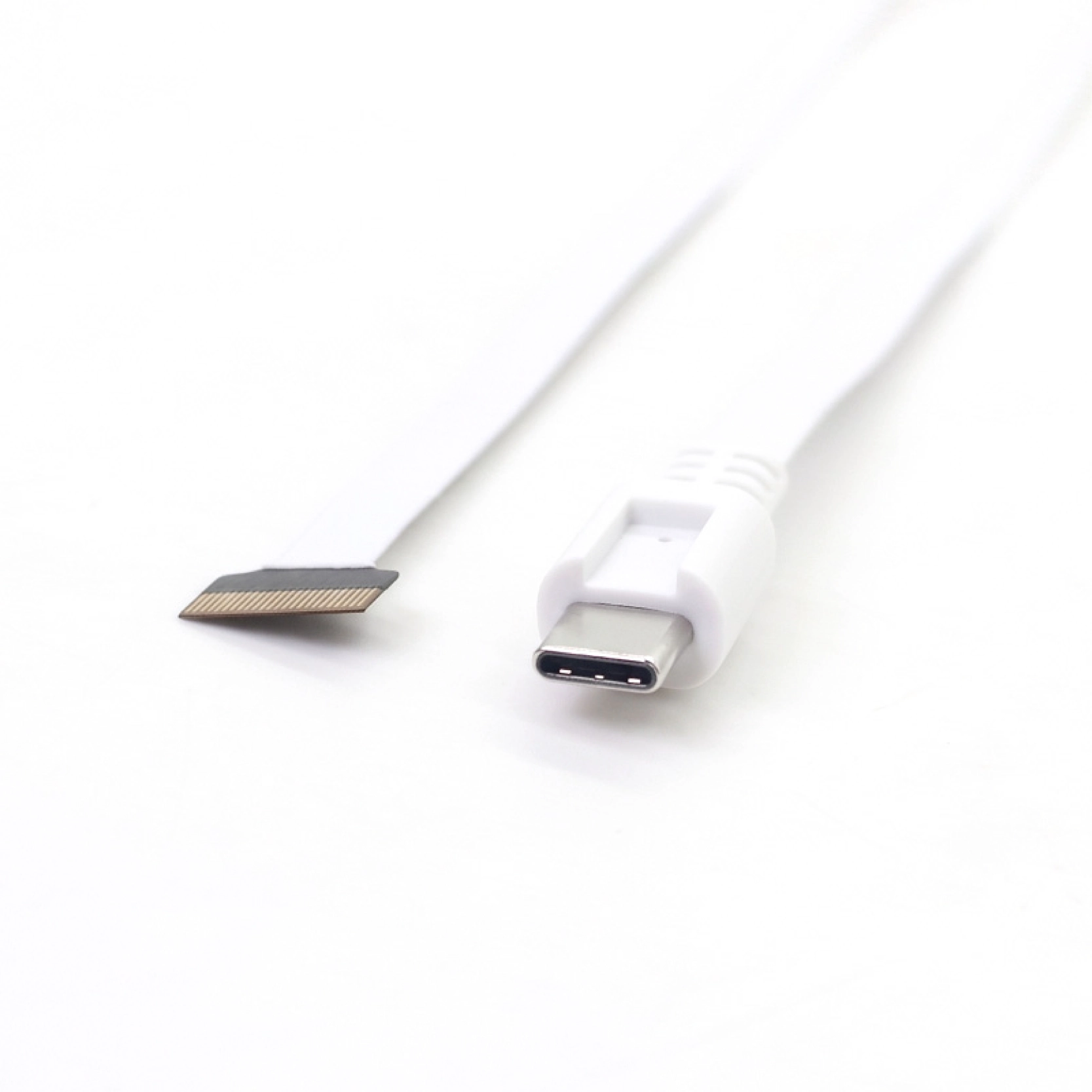

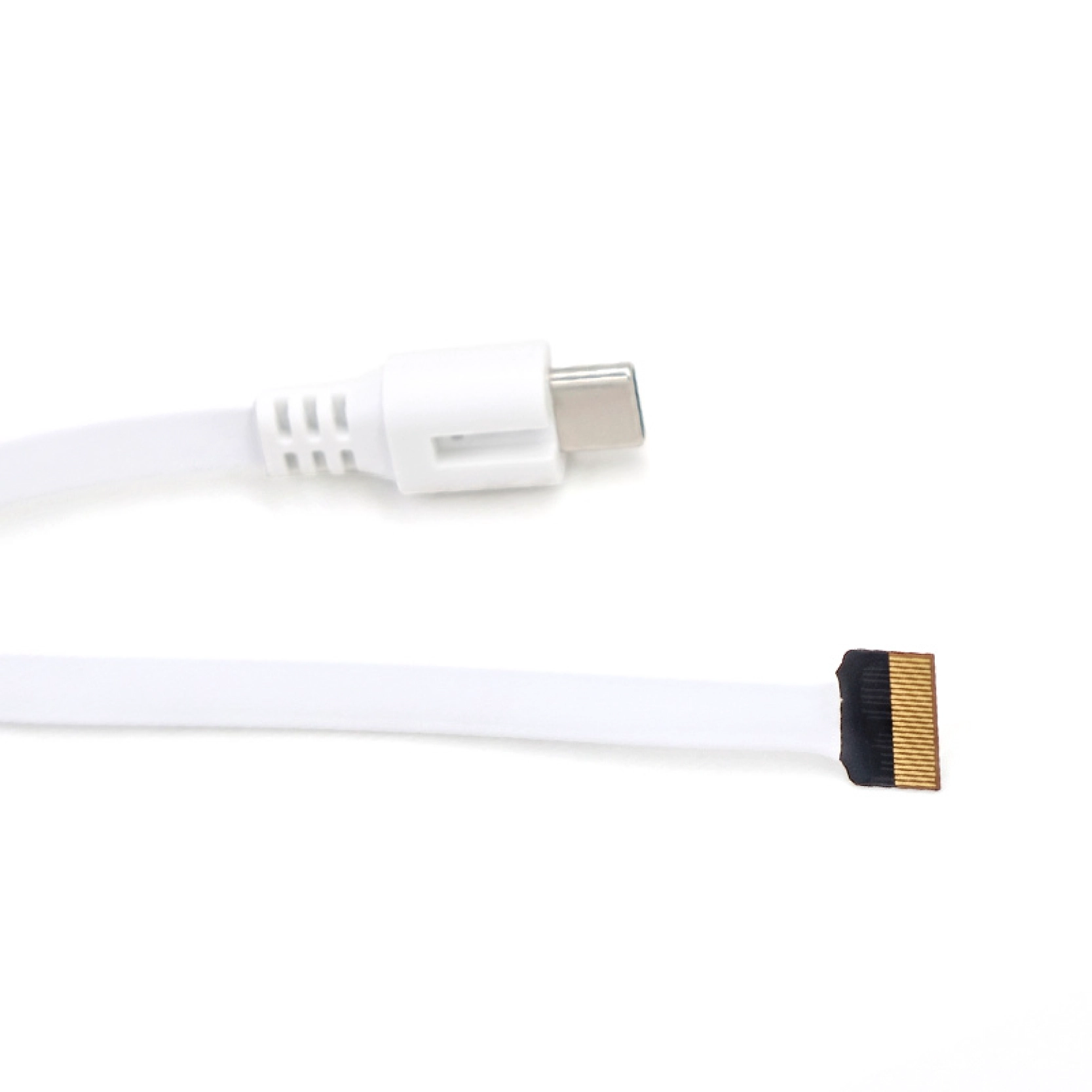

24핀 잠금 커넥터 플랫 케이블에 대한 USB-C 수 잠금 장치는 기존 플러그인 케이블보다 더 안전한 기계적 연결이 필요한 장비용으로 개발된 맞춤형 케이블 어셈블리입니다. 나열된 구성은 한쪽 끝에 잠금 USB Type-C 수 커넥터가 있고 반대쪽 끝에 지정된 24핀 잠금 커넥터가 있는 1500mm 흰색 평면 케이블을 사용합니다.

잠금 구조는 케이블 이동, 장비 취급 또는 진동으로 인한 우발적인 연결 해제를 줄이는 데 도움이 됩니다. 또한 플랫 케이블 구조는 제품 통합 중에 케이블 공간, 설치 방향 및 인클로저 레이아웃을 고려해야 하는 장비에 대한 실용적인 라우팅 옵션을 제공합니다.

로서 중국의 USB-C 잠금 케이블 제조업체 , Goochain은 고객 도면, 샘플 및 장비 요구 사항에 따라 맞춤형 커넥터 매칭, 케이블 조립, 핀아웃 개발, 프로토타입 생산 및 OEM 제조를 지원합니다.

제품개요

표준 USB 커넥터는 일반 전자 제품에 편리하지만 일부 상업용 및 산업용 장비에는 연결 지점에 추가적인 기계적 고정이 필요합니다. 잠금 커넥터는 설치 후 플러그가 올바르게 장착되도록 도와줌으로써 보다 제어된 연결을 제공합니다.

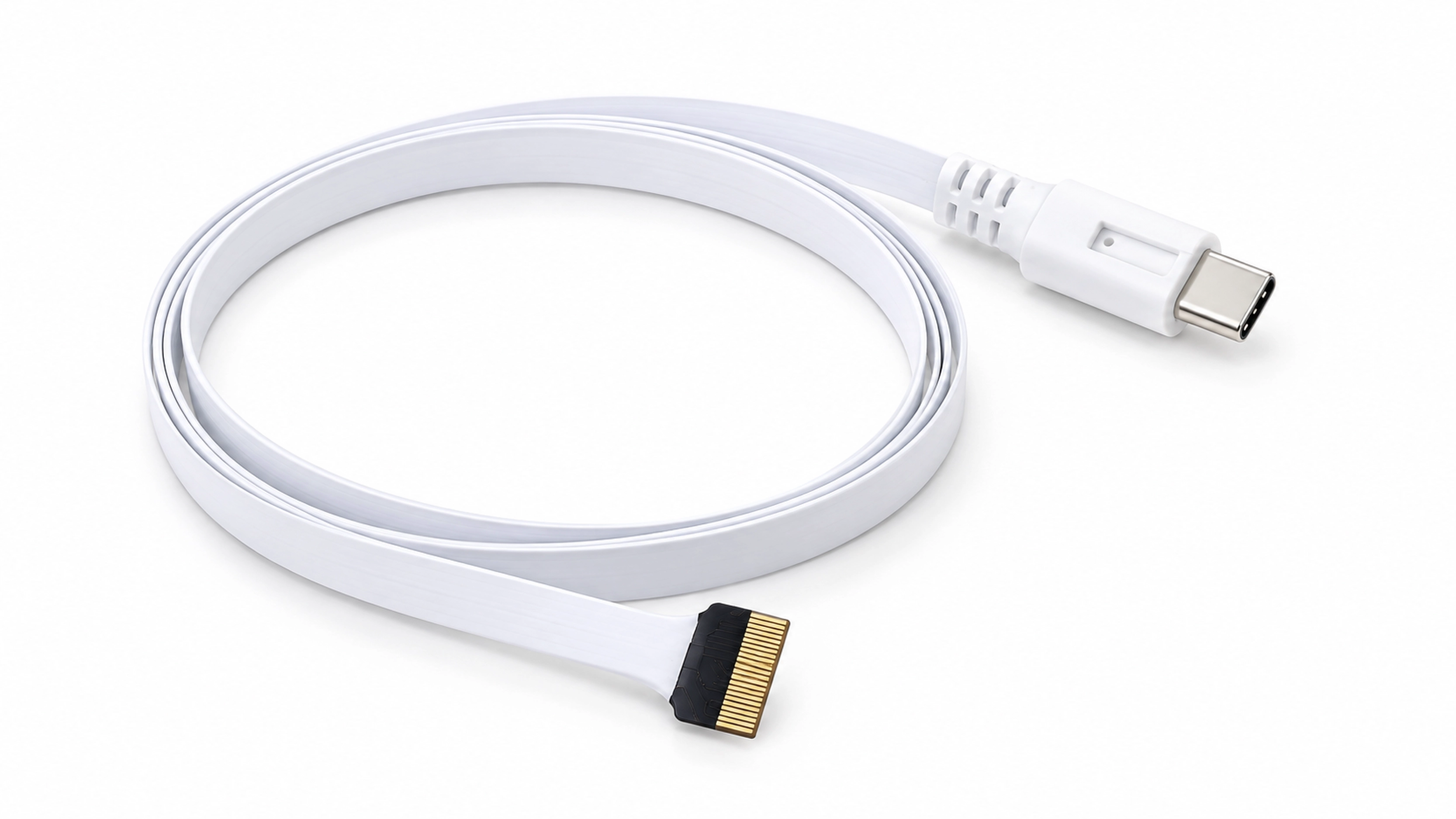

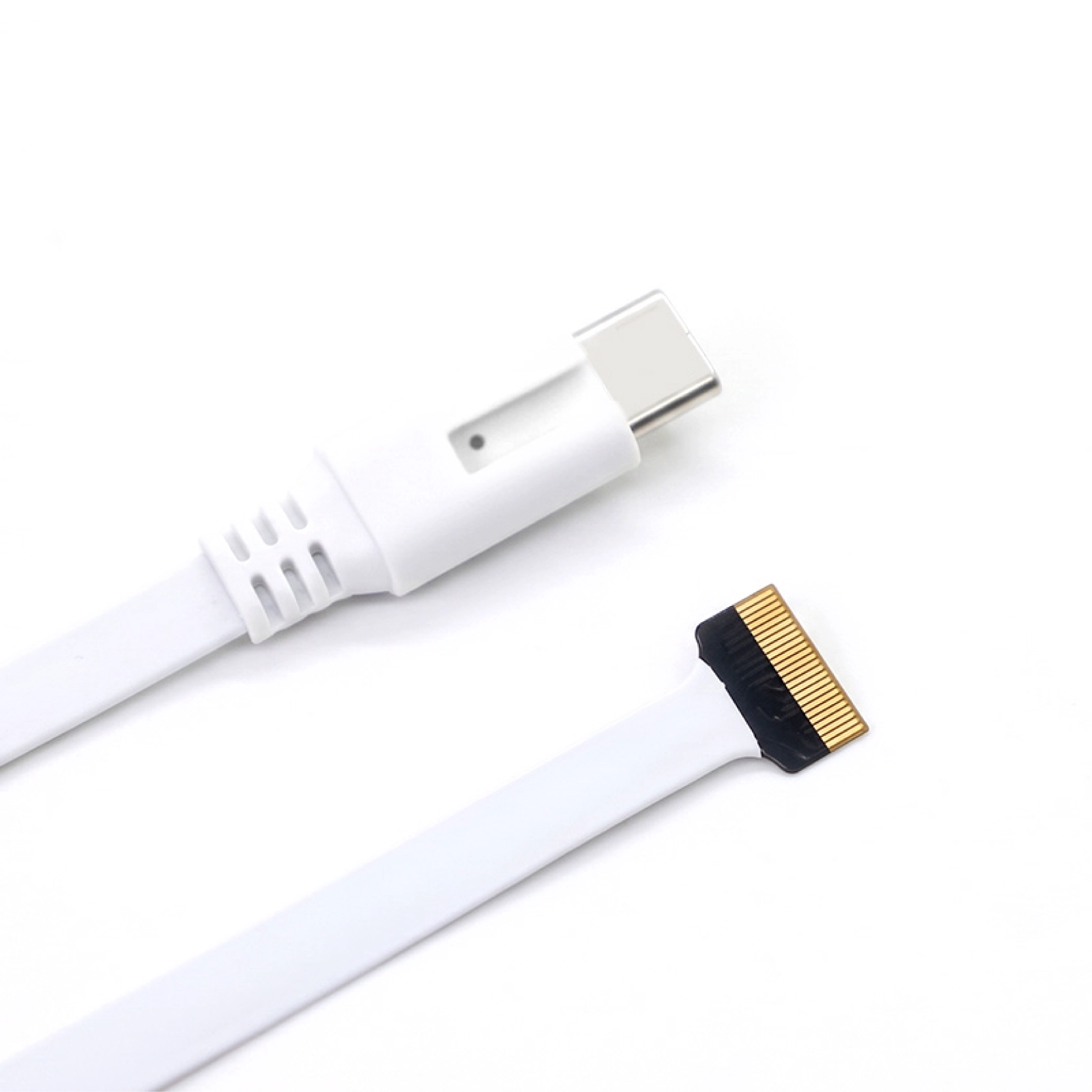

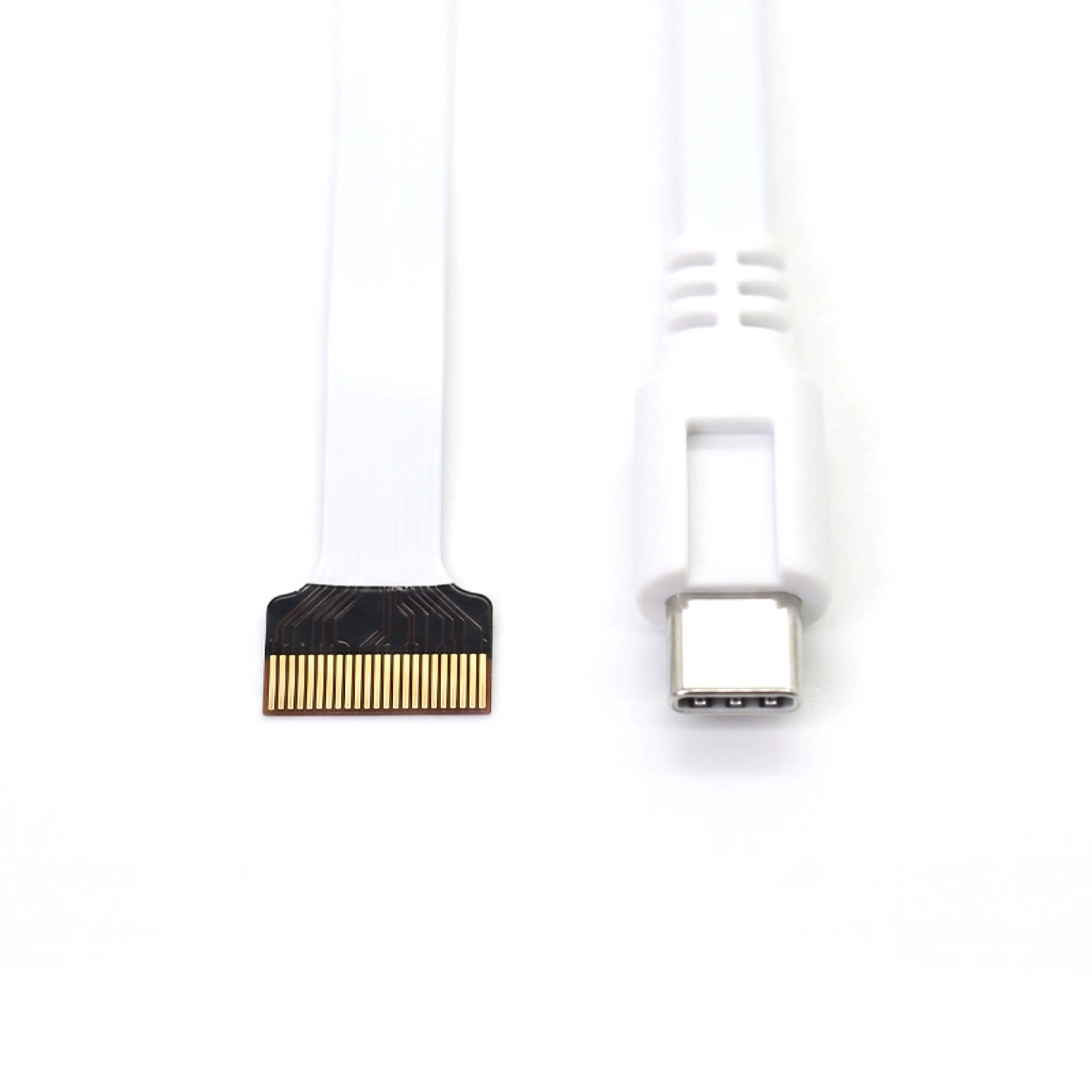

이 케이블은 1.5m 길이의 흰색 플랫 케이블을 통해 잠금 USB Type-C 수 인터페이스와 24핀 잠금 커넥터를 결합합니다. 표준 기성 케이블에 맞춰 장비 설계를 강요하는 대신 고객 장비의 기계적 레이아웃을 중심으로 개발할 수 있습니다.

각 도체의 정확한 기능은 승인된 배선 다이어그램에 따라 결정됩니다. 따라서 전원, 데이터 및 기타 신호 요구 사항은 USB-C 커넥터나 24핀 커넥터만으로 가정되는 것이 아니라 프로젝트별 사양으로 처리됩니다.

일반적인 제품 사양

참고: 커넥터 치수, 핀 정의, 전기적 성능 및 케이블 구성은 생산 전에 승인된 프로젝트 사양에 따라 확인됩니다.

잠금 커넥터를 사용하는 이유는 무엇입니까?

사용자가 케이블을 자주 연결하고 분리하는 소비자 응용 제품에는 표준 마찰 끼워 맞춤 커넥터로 충분할 수 있습니다. 장비 통합에는 다양한 요구 사항이 있을 수 있습니다. 케이블이 기계 내부나 주변에 설치되면 커넥터의 움직임이 장기적인 연결 안정성에 영향을 미칠 수 있습니다.

잠금 구조는 케이블과 결합 인터페이스 사이에 기계적 고정을 추가합니다. 이는 케이블이 엔클로저를 통해 라우팅되거나, 움직이는 구성 요소에 가깝게 설치되거나, 운반될 수 있는 장비에 사용되거나, 실수로 플러그가 뽑히는 것을 최소화해야 하는 모듈에 연결할 때 유용할 수 있습니다.

잠금 메커니즘 자체가 케이블의 전기적 성능을 정의하지는 않습니다. 데이터 속도, 충전 기능, 전압, 전류 및 신호 구성은 완전한 연결 시스템에 따라 엔지니어링되어야 합니다.

장비 라우팅용 1500mm 플랫 케이블

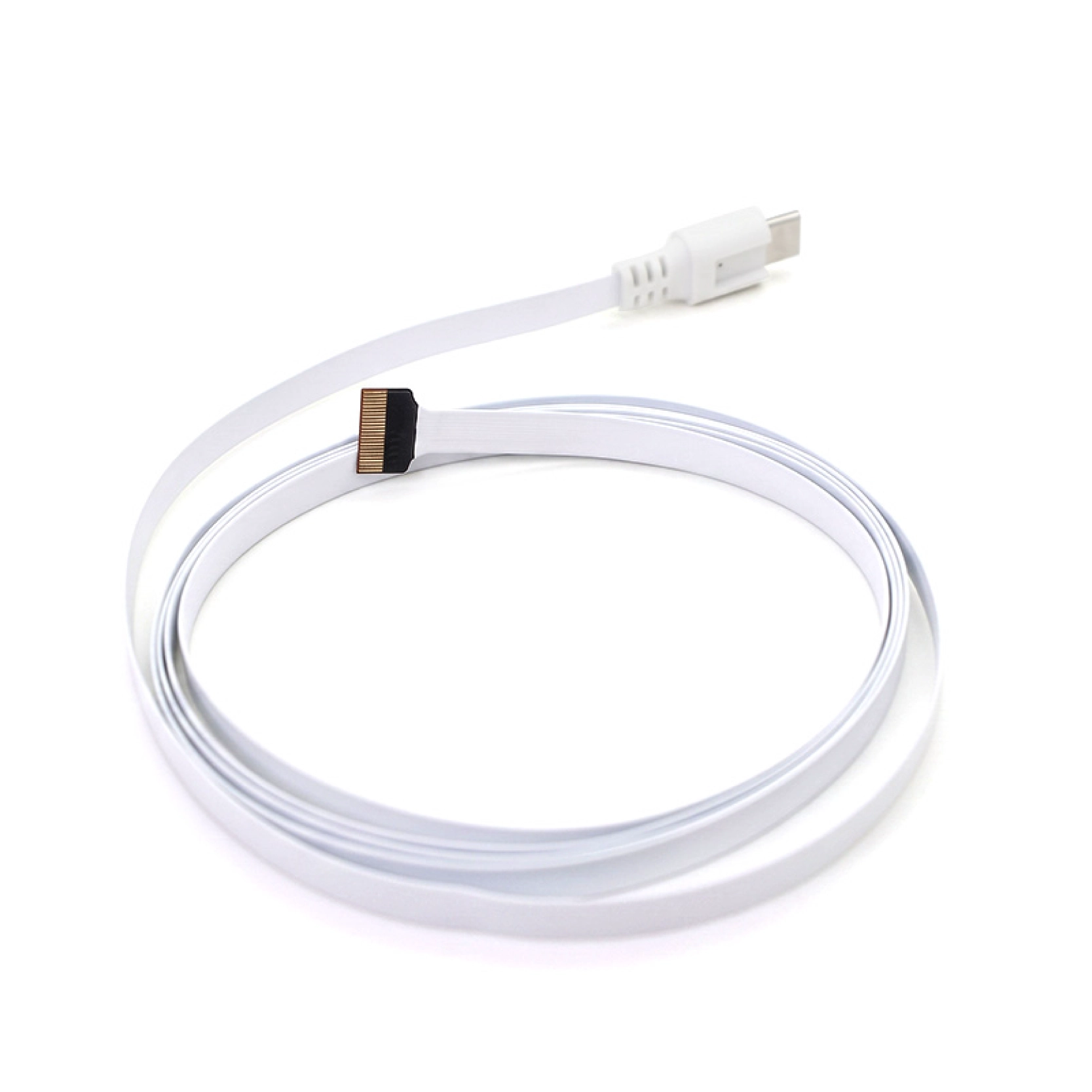

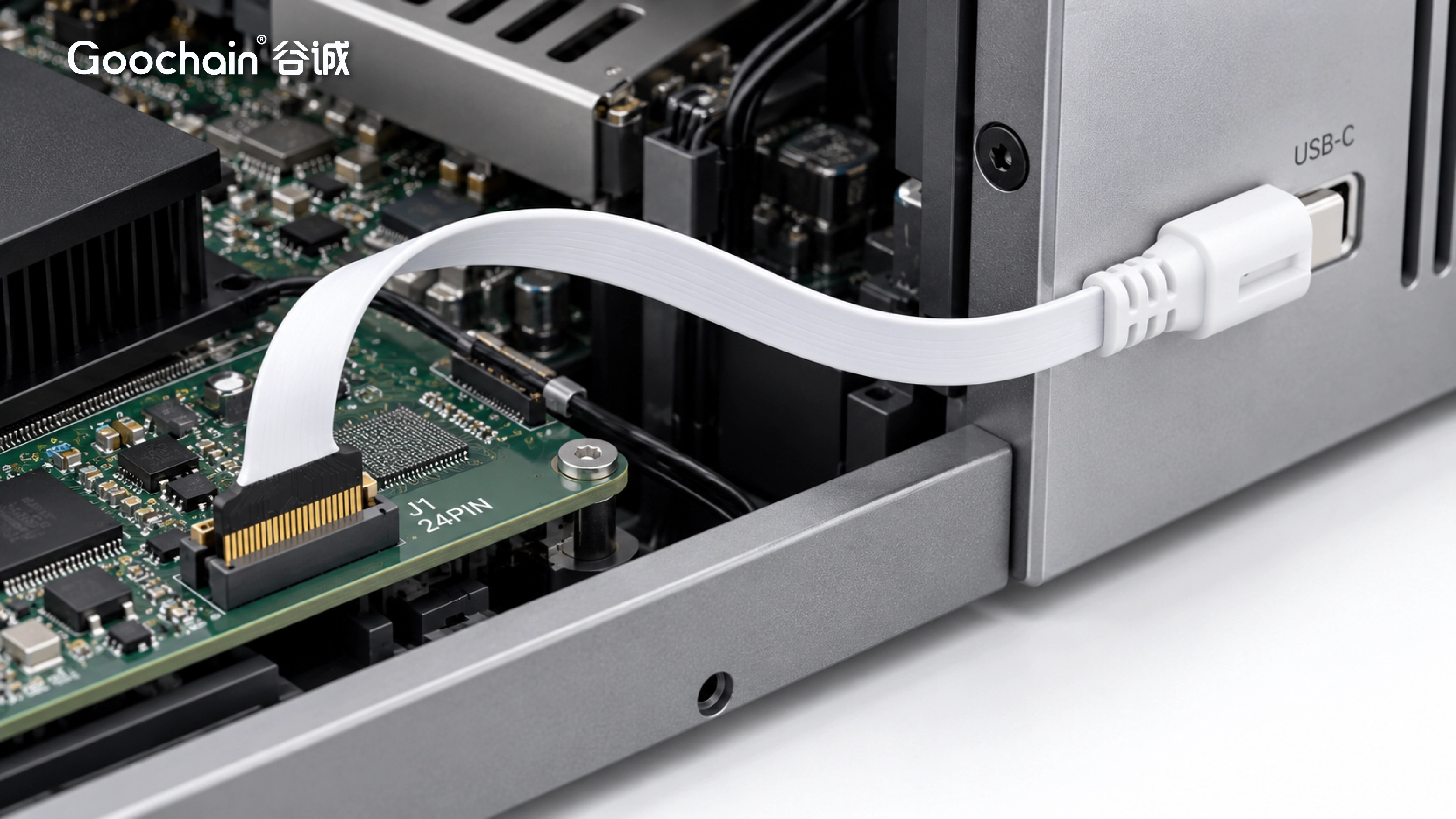

나열된 버전은 1500mm 흰색 평면 케이블을 사용하여 USB-C 인터페이스와 내부 또는 외부 24핀 연결 지점 사이에 추가 라우팅 거리를 제공합니다.

플랫 케이블 구조는 기존 원형 케이블이 불필요한 설치 높이를 차지하는 라우팅 경로를 구성하는 데 도움이 됩니다. 최종 케이블 폭, 두께, 굽힘 방향, 도체 구조 및 보강 요구 사항은 장비 레이아웃 및 전기 사양을 기준으로 평가되어야 합니다.

유연한 케이블 구조를 사용하는 소형 장비 프로젝트를 위해 Goochain은 또한 맞춤형 플랫 케이블 공장 솔루션 USB 및 커넥터 통합용. 적절한 케이블 구성은 외관만 고려하기보다는 실제 기계적, 전기적 요구 사항에 따라 선택해야 합니다.

맞춤형 USB-C-24핀 케이블 개발

OEM 프로젝트의 24핀 커넥터는 핀 수로만 선택해서는 안 됩니다. 커넥터 제품군, 피치, 결합 방향, 잠금 형상, 하우징 크기, 단자 구조 및 PCB 측 인터페이스는 모두 케이블이 장비에 올바르게 통합될 수 있는지 여부에 영향을 미칩니다.

이러한 이유로 Goochain은 고객의 실제 결합 인터페이스 주변에 케이블을 개발합니다. 커넥터 부품 번호, 기계 도면, 결합 샘플 또는 명확한 인터페이스 사진을 사용하여 프로토타입 생산 전에 올바른 24핀 커넥터를 확인할 수 있습니다.

핀 할당도 같은 방식으로 처리됩니다. USB-C 커넥터가 자동으로 모든 USB-C 신호가 사용된다는 의미는 아닙니다. 맞춤형 장치는 전원, 통신 또는 기타 정의된 신호를 위해 선택된 접점을 사용할 수 있습니다. 따라서 배선은 고객이 승인한 핀아웃 및 시스템 아키텍처를 따라야 합니다.

사용 가능한 사용자 정의 옵션

• 24핀 커넥터 시리즈 및 결합 인터페이스
• 커넥터 잠금 구조
• USB Type-C 커넥터 기계 설계
• 핀 할당 및 배선 구성
• 케이블 길이
• 플랫 케이블 폭 및 구조
• 케이블 색상
• 커넥터 하우징 및 스트레인 릴리프 구조
• 케이블 출구 방향
• 전력, 데이터 및 신호 요구 사항
• 라벨링 및 식별
• 프로토타입 및 대량생산 포장

일반적인 응용 분야

이러한 유형의 맞춤형 잠금 케이블은 커넥터 고정, 장거리 내부 라우팅 또는 비표준 장치측 인터페이스가 필요한 장비용으로 개발될 수 있습니다.

• 산업용 컨트롤러 및 제어 장비
• 임베디드 전자 시스템
• 상업용 터미널 및 도킹 장비
• 테스트 및 측정 장비
• 맞춤형 전자 모듈
• 자동화 장비
• POS 및 전문 단말기 시스템
• 안전한 커넥터 고정이 필요한 OEM 전자 장비

생산 전 필요한 엔지니어링 정보

맞춤형 USB-C-24핀 잠금 케이블 프로젝트의 경우 가장 중요한 입력은 단순히 커넥터 이름이 아닙니다. 배선 및 기계 구조가 생산되기 전에 전체 연결 요구 사항을 검토해야 합니다.

유용한 프로젝트 정보는 다음과 같습니다.

• 24핀 커넥터 부품 번호 또는 결합 도면
• USB-C 커넥터 잠금 요구 사항
• 핀-핀 배선 다이어그램
• 필요한 전원, 데이터 및 신호 기능
• 장비 내부의 케이블 라우팅 경로
• 사용 가능한 설치 공간
• 필요한 케이블 길이
• 대상 시제품 및 생산수량

다양한 USB-C 라우팅 구조를 비교하는 엔지니어를 위한 Goochain 가이드 OEM 장비를 위한 USB-C 플랫 케이블 선택 케이블 구성이 완료되기 전에 커넥터 방향, 라우팅 거리, 인클로저 구조 및 필요한 전기 기능을 함께 평가해야 하는 이유를 설명합니다.

고객의 장비를 중심으로 제작

Goochain은 OEM 및 ODM 장비 프로젝트를 위해 중국 동관에서 맞춤형 케이블 어셈블리를 제조합니다. USB-C 수 잠금 - 24핀 잠금 케이블의 경우 개발 프로세스는 도면, 결합 커넥터, 기존 샘플, 장비 인터페이스 사진 또는 핀아웃 정의부터 시작할 수 있습니다.

생산 사양이 확정되기 전에 커넥터 일치, 배선 확인, 기계적 적합성, 케이블 구성 및 검사 요구 사항을 검토합니다. 그런 다음 프로토타입 샘플을 사용하여 대량 생산 전에 실제 호스트 및 장치로 케이블을 검증할 수 있습니다.

이 프로젝트 기반 접근 방식은 맞춤형 24핀 인터페이스에 특히 중요합니다. 동일한 핀 수를 가진 두 개의 커넥터가 완전히 다른 피치, 하우징, 결합 방향, 잠금 구조 및 단자 배열을 가질 수 있기 때문입니다.

자주 묻는 질문

표준 USB-C-24핀 케이블입니까?

아니요. 이것은 OEM 맞춤형 케이블 어셈블리입니다. USB-C 잠금 구조, 24핀 커넥터, 핀 할당 및 전기적 기능은 고객의 장비 및 승인된 사양에 따라 확인됩니다.

USB-C 커넥터가 잠금 구조를 사용하는 이유는 무엇입니까?

잠금 구조는 커넥터가 설치된 후 추가적인 기계적 고정 기능을 제공합니다. 우발적인 플러그 분리, 케이블 이동 또는 진동을 줄여야 하는 장비에 유용합니다.

24핀 잠금 커넥터는 범용 커넥터인가요?

아니요. 핀 수만으로는 24핀 커넥터를 식별하는 데 충분하지 않습니다. 커넥터 시리즈, 피치, 결합 구조, 하우징 치수 및 잠금 형상은 부품 번호, 도면 또는 결합 샘플을 통해 확인해야 합니다.

핀 할당을 사용자 정의할 수 있나요?

예. 케이블은 고객이 승인한 핀-핀 배선 다이어그램에 따라 제작될 수 있습니다. 전력, 데이터 및 기타 신호 할당은 프로토타입 생산 전에 정의되어야 합니다.

이 케이블은 USB 고속 데이터 또는 USB PD 충전을 지원합니까?

커넥터 모양만으로는 전기적 사양을 설정할 수 없습니다. 데이터 속도, 충전 전력, 전류 용량 및 지원되는 신호 기능은 전체 케이블 설계, 핀 할당, 도체 구조 및 연결된 장비에 따라 달라집니다. 이러한 요구 사항은 프로젝트 개발 중에 확인되어야 합니다.

케이블 길이를 1500mm로 변경할 수 있나요?

예. 나열된 버전은 1500mm입니다. 기타 길이는 장비 설치 경로 및 전기적 요구 사항에 따라 검토할 수 있습니다.

케이블 색상과 플랫 케이블 치수를 맞춤 설정할 수 있나요?

예. 나열된 버전은 흰색 플랫 케이블을 사용합니다. 케이블 색상, 폭, 두께 및 관련 구성은 프로젝트 요구 사항 및 사용 가능한 자재에 따라 검토할 수 있습니다.

견적에는 어떤 정보가 필요합니까?

24핀 커넥터 부품 번호 또는 결합 도면, 핀아웃, 필요한 전원 및 신호 기능, 케이블 길이, 설치 요구 사항 및 예상 주문 수량을 제공하십시오. 결합 샘플이나 장비 인터페이스 사진도 커넥터와 기계 구조를 확인하는 데 도움이 될 수 있습니다.

구체인은 대량생산 전에 프로토타입을 만들 수 있나요?

예. 최종 대량 생산 사양이 출시되기 전에 프로토타입 개발을 통해 커넥터 결합, 케이블 라우팅, 기계적 적합성 및 전기적 기능을 실제 장비와 검증할 수 있습니다.
