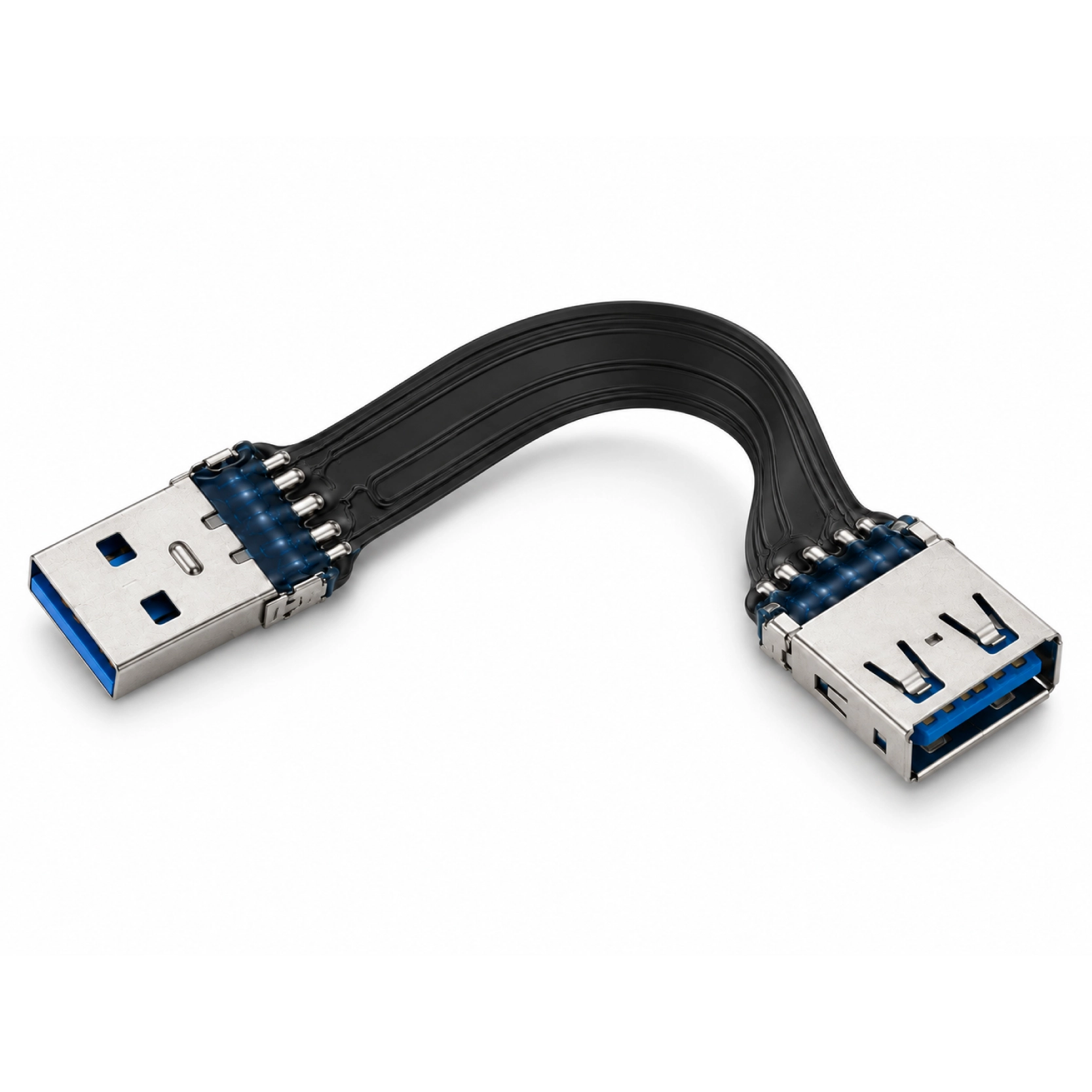

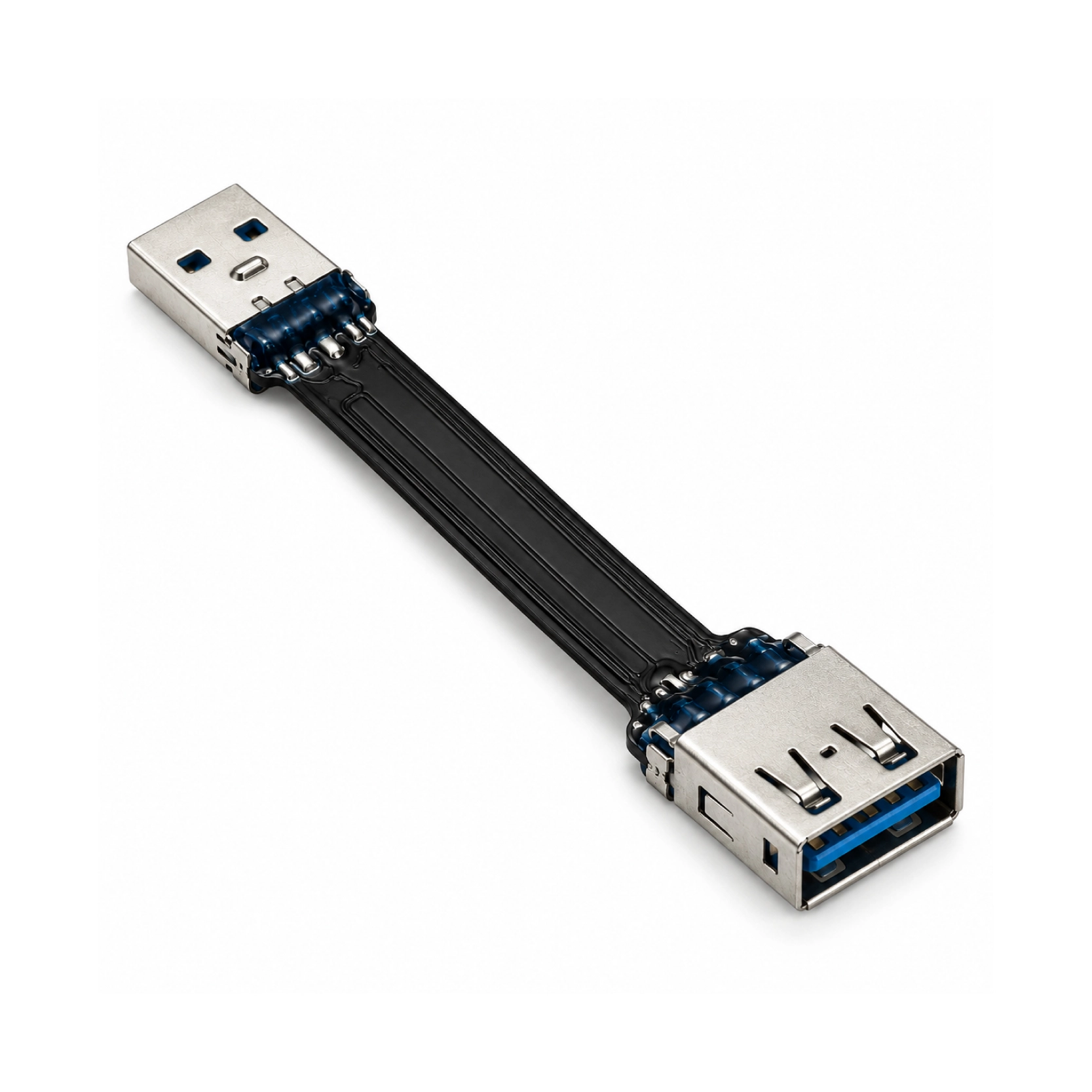

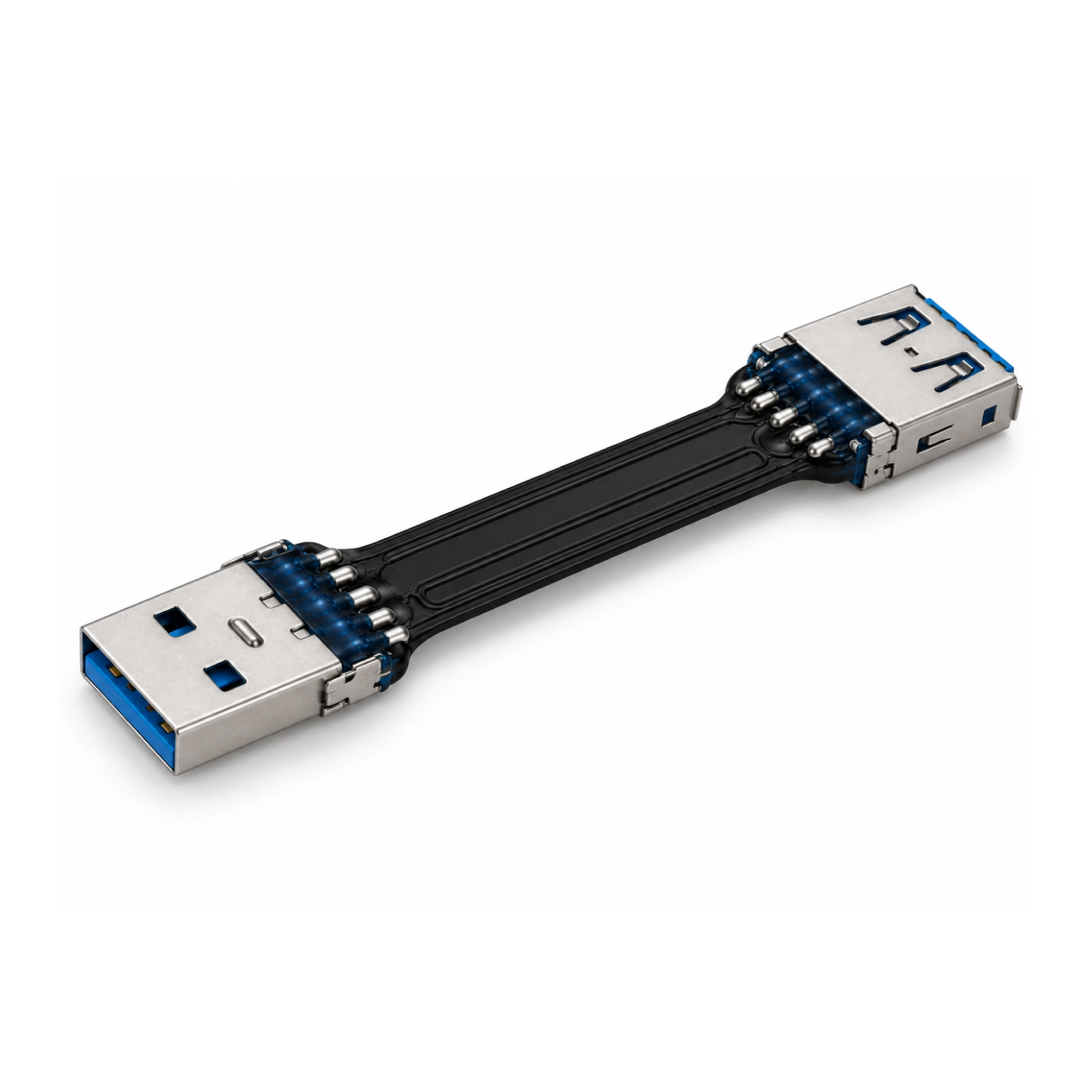

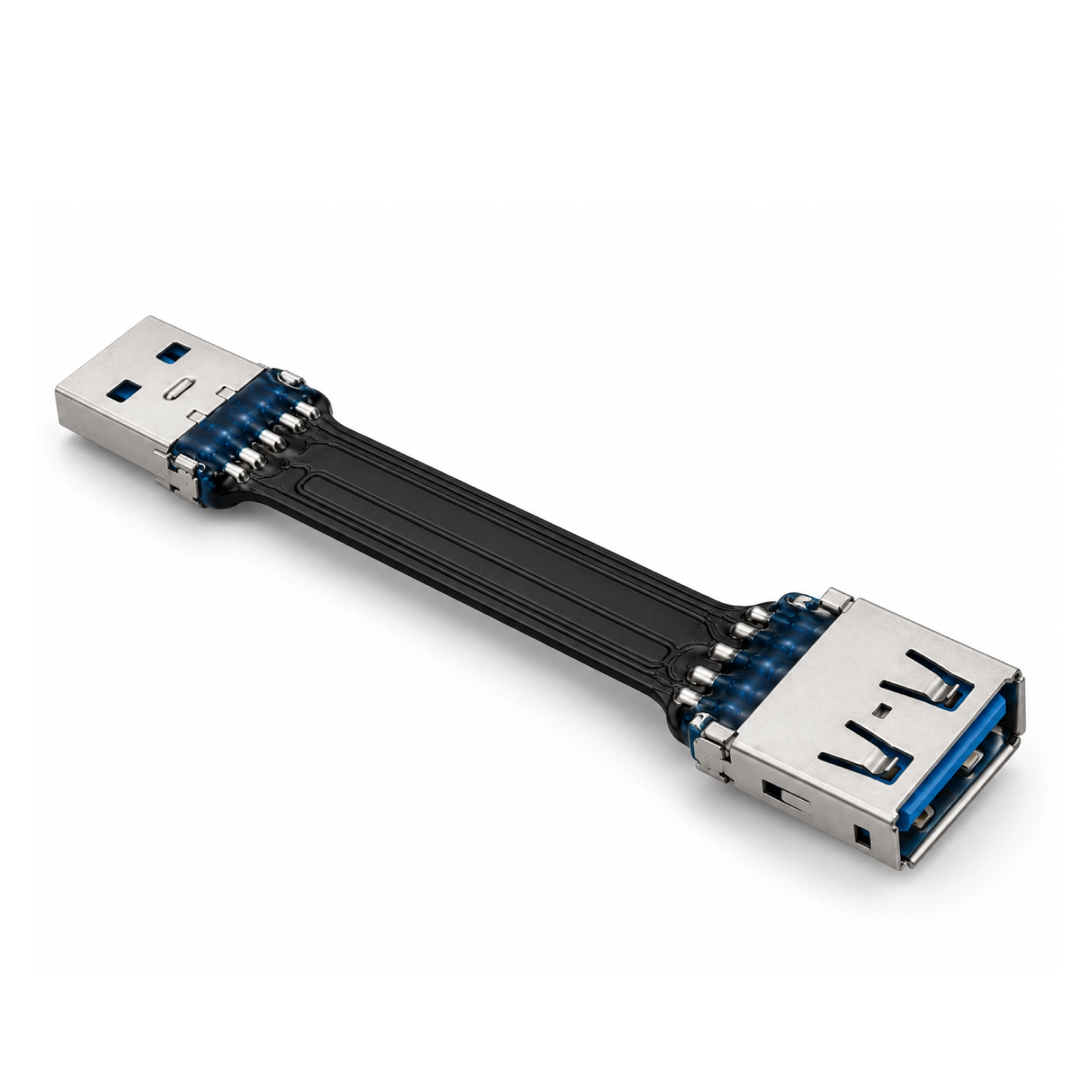

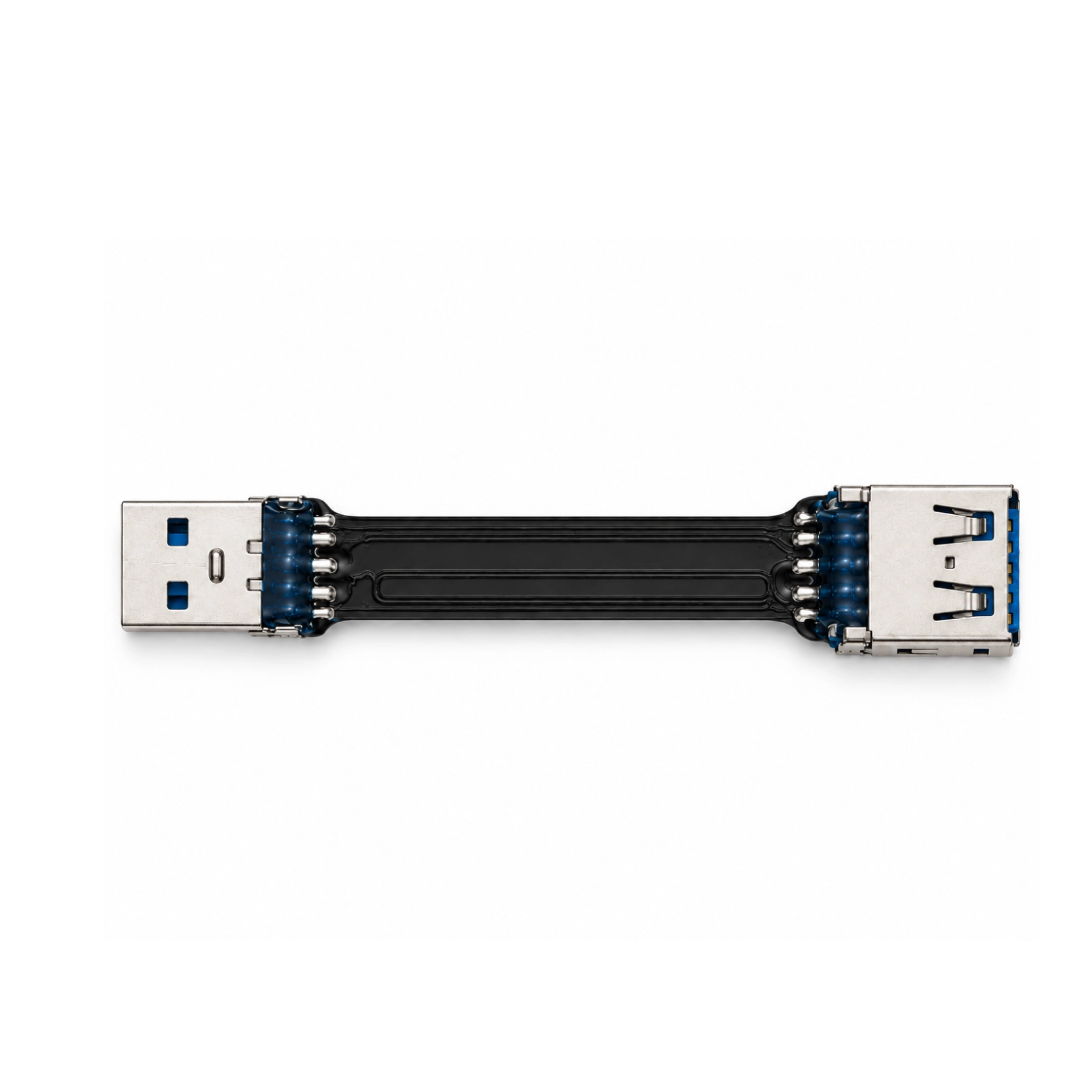

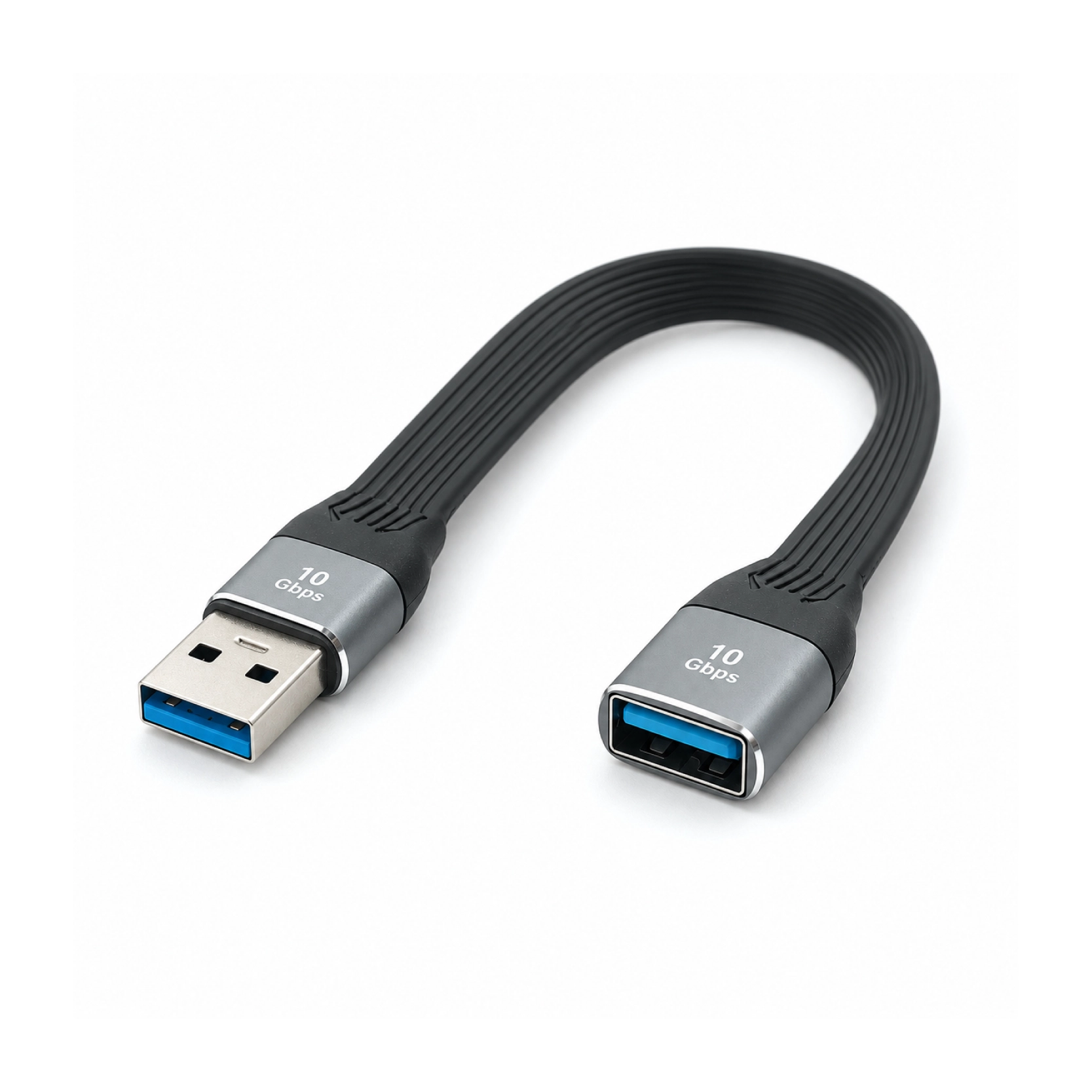

Cavo di prolunga FPC USB-A da maschio a femmina da 10 Gbps

Cavo adattatore FPC da USB-C maschio a USB-A femmina

Goochain produce cavi adattatori FPC da USB-C maschio a USB-A femmina per collegare periferiche USB-A a host USB-C compatibili. Il circuito stampato piatto e flessibile consente alla presa USB-A di posizionarsi in una posizione pratica all'interno o sul bordo dell'involucro dell'apparecchiatura. La lunghezza del cavo, la direzione della presa e il profilo di instradamento possono essere personalizzati per computer integrati, controller compatti e altri gruppi OEM.

Specifiche del prodotto

Collega le periferiche USB-A esistenti a un host USB-C

Una tastiera, uno scanner, un dispositivo di archiviazione o un'altra periferica USB-A possono rimanere parte del progetto di un'apparecchiatura quando la connessione host passa a USB-C. Questo adattatore fornisce la disposizione del connettore necessaria per tale connessione, con un percorso del cavo piatto tra la porta host e la presa periferica.

L'host deve supportare la periferica collegata tramite il proprio hardware e software USB. Sui dispositivi portatili compatibili, il funzionamento dell'host viene talvolta descritto come supporto OTG. Una porta USB-C da sola non stabilisce che il dispositivo possa fungere da host o eseguire la periferica prevista.

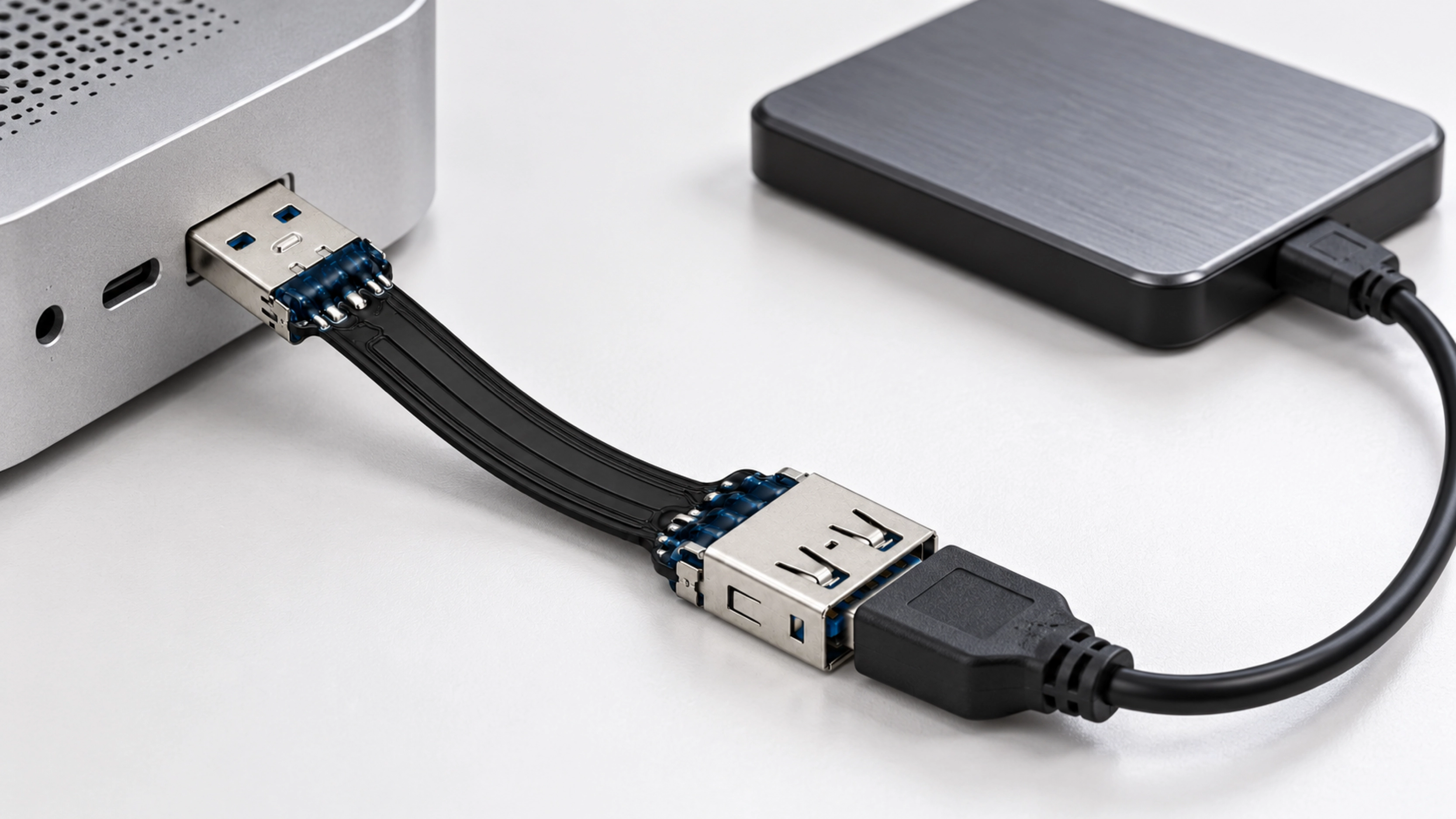

Per le apparecchiature che dispongono già di una porta host USB-A e devono solo spostare tale connessione, ns Cavo di prolunga FPC USB-A maschio-femmina offre una diversa disposizione dei connettori per il riposizionamento delle porte.

Sostenere la presa e lasciare spazio per la spina periferica

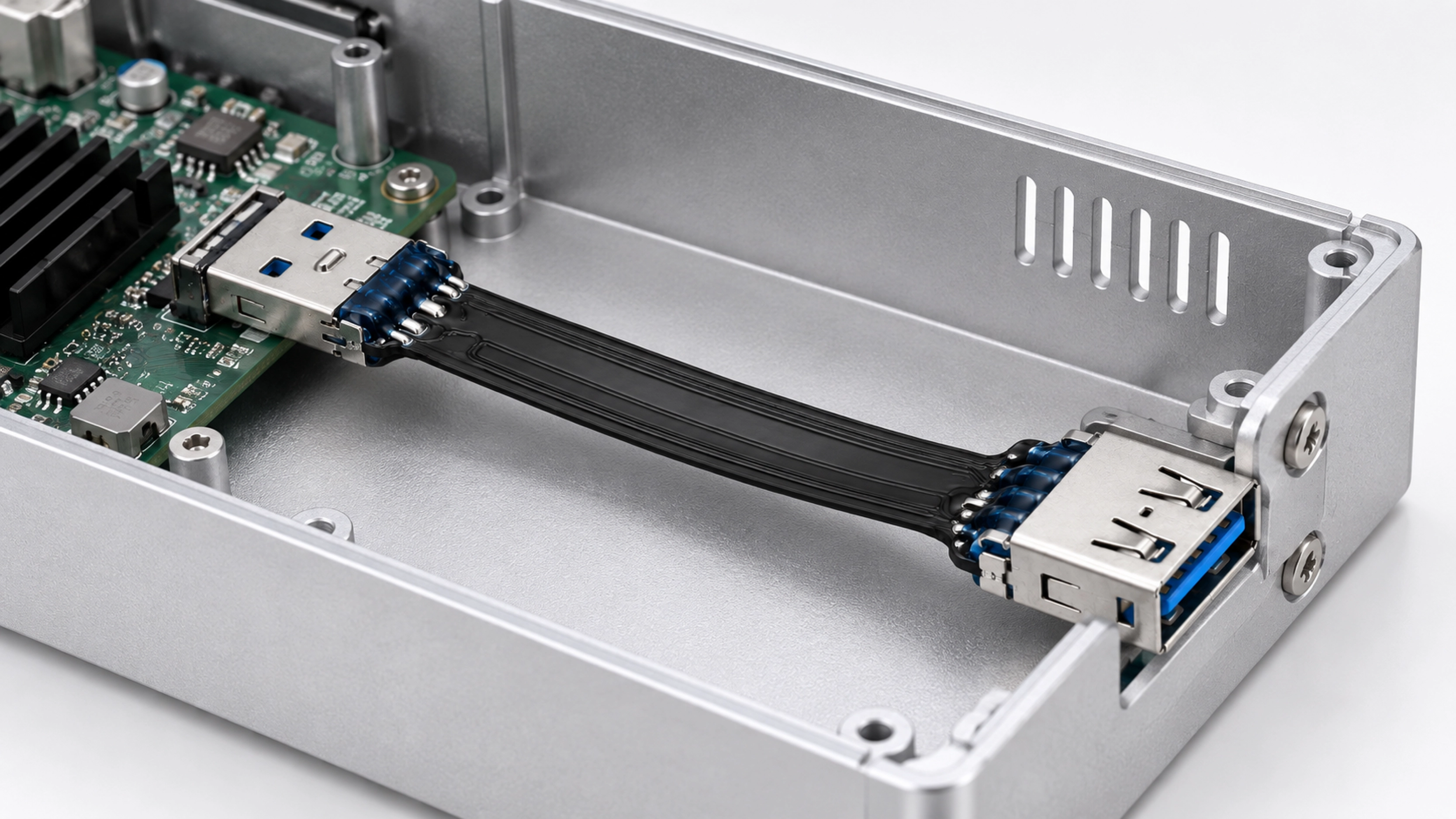

La presa USB-A dovrebbe trasferire le forze di inserimento e rimozione nella custodia o in un supporto adeguato. L'FPC può quindi seguire il percorso di installazione senza fungere da ancoraggio meccanico per il cavo esterno.

Controllare lo spazio attorno al connettore di accoppiamento completo, compreso l'alloggiamento stampato e l'uscita del cavo. Una presa potrebbe passare attraverso l'apertura dell'involucro mentre la spina della periferica è ancora in conflitto con un coperchio, una staffa o un connettore adiacente nelle vicinanze. Includere l'accesso all'assieme e la transizione FPC nella revisione del layout.

Associa dati e alimentazione all'host e alla periferica

La connessione dati supportata dipende dall'host, dalla periferica e dalla versione del cavo specificato. Selezionare la versione dei dati USB richiesta durante la revisione del progetto; né la forma del cavo piatto né il connettore USB-C stabiliscono una velocità dati fissa per questa famiglia di prodotti.

Per una periferica alimentata dal bus, l'host deve fornire energia sufficiente entro i limiti nominali del gruppo cavi. Esaminare il carico periferico insieme all'output dell'host e ai requisiti dei cavi. Questo prodotto è specificato come adattatore da host a periferica, non come ingresso di ricarica per l'host USB-C o una connessione di iniezione di alimentazione.

Valutare i campioni con l'host reale, la periferica e qualsiasi cavo downstream utilizzato nel prodotto finito. La revisione dovrebbe riguardare il riconoscimento del dispositivo, il funzionamento richiesto e l'adattamento meccanico prima che le specifiche di produzione vengano approvate.

Produzione di adattatori host FPC personalizzati

In qualità di produttore e fornitore di cavi USB personalizzati, Goochain può esaminare la disposizione delle spine USB-C, la posizione della presa USB-A, la geometria FPC e le funzioni elettriche richieste come un unico assieme. La nostra fabbrica supporta l'integrazione dei connettori, l'assemblaggio di campioni e i controlli elettrici rispetto alla configurazione selezionata.

Per un preventivo si prega di fornire:

• Il modello host USB-C e la periferica USB-A prevista.
• La versione dei dati richiesta e i requisiti di alimentazione della periferica.
• Un disegno o delle foto della custodia che mostrano entrambe le posizioni dei connettori e il percorso disponibile.
• Lunghezza del cavo, orientamento della presa USB-A, disposizione del supporto e spazio tra le spine di accoppiamento.
• Quantità di campioni, volume di produzione previsto e requisiti di ispezione.

Richiedi un preventivo personalizzato per l'adattatore FPC da USB-C a USB-A con i dettagli di host, periferica e installazione. Goochain può utilizzare questi input per rivedere l'assemblaggio e preparare campioni per la valutazione della tua attrezzatura.

Domande frequenti

Questo adattatore funzionerà con ogni telefono o tablet USB-C?

No. Il dispositivo necessita del supporto host USB, di un'alimentazione periferica adeguata e del supporto software richiesto dal dispositivo collegato. Fornisci il modello di telefono, tablet o host previsto per la revisione della domanda.

Questo cavo può caricare l'host USB-C tramite la presa USB-A?

Questa configurazione è un adattatore da host a periferica. Non deve essere utilizzato come ingresso di ricarica o progetto di iniezione di potenza. Un progetto che richiede tali funzioni necessita di un circuito e di un assieme revisionati separatamente.

La presa USB-A può essere rivolta lateralmente?

SÌ. L'orientamento della presa e il percorso FPC possono essere personalizzati in base al contenitore. Includere lo spazio occupato dalla spina periferica e dal relativo cavo dopo l'inserimento.

Cosa determina la velocità dei dati?

L'host, la periferica e la versione del cavo selezionato determinano la connessione supportata. Specificare la versione dei dati richiesta al momento dell'ordine in modo che il campione possa essere valutato per quella funzione.

È possibile fissare la presa USB-A all'apertura dell'involucro?

Sì, con un adeguato supporto. L'apertura, il corpo della presa, la spina di accoppiamento e il metodo di fissaggio devono essere esaminati insieme. Qualsiasi staffa o hardware di montaggio deve essere incluso nelle specifiche di progetto concordate.

Goochain può fornire campioni prima della produzione OEM?

SÌ. Goochain supporta lo sviluppo di campioni per l'installazione e la valutazione funzionale. Il disegno approvato ed i requisiti elettrici definiscono poi l'insieme fornito per la produzione.
