Un cable en espiral personalizado con alcance de trabajo definido y extremos rectos, construido alrededor de la distancia de manejo normal del escáner.
La longitud útil de un cable de escáner portátil es la distancia que un operador puede alcanzar cómodamente, no la distancia que la bobina puede sobrevivir en su máxima extensión. Goochain desarrolla cables de escáner PoweredUSB enrollados en torno a ese movimiento diario. Se retiene una cola recta en cada extremo para mantener la bobina alejada de los conectores, mientras que la sección de la bobina se coloca para descansar cerca del soporte del escáner o del mostrador de caja. La codificación del voltaje del host, el conector del lado del escáner, la distribución de pines, la cubierta y el alcance operativo se especifican para el equipo real antes de la aprobación de la muestra.

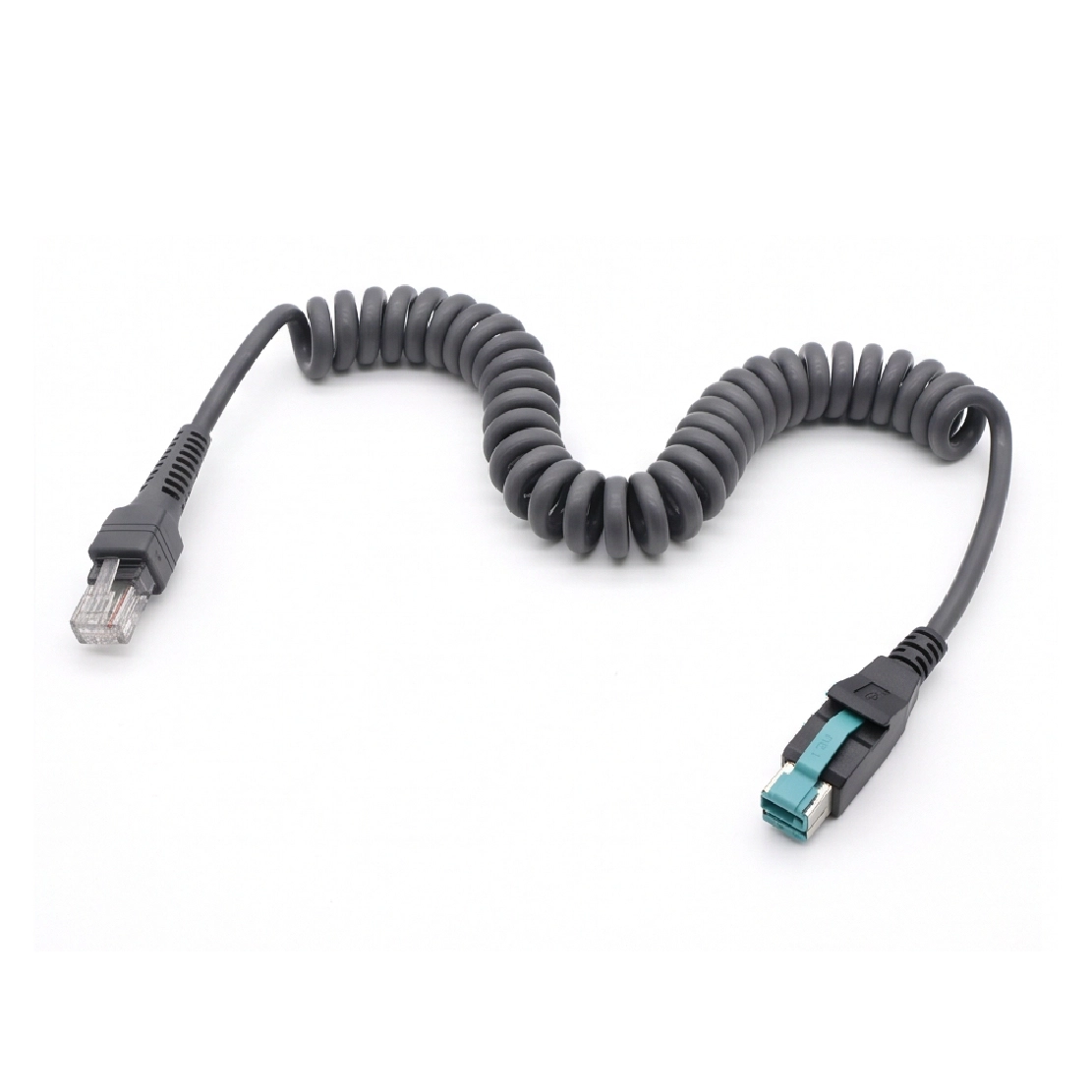

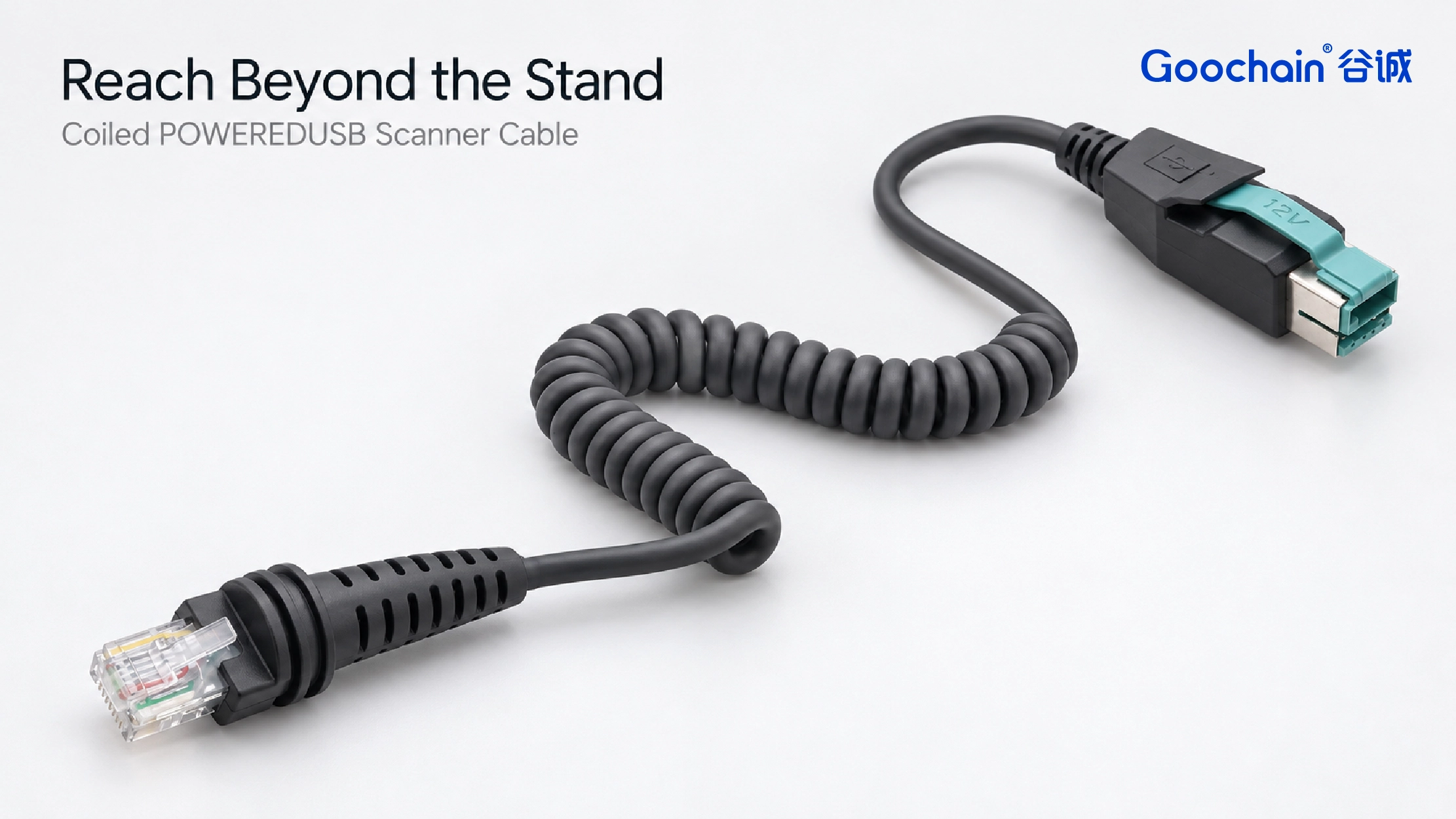

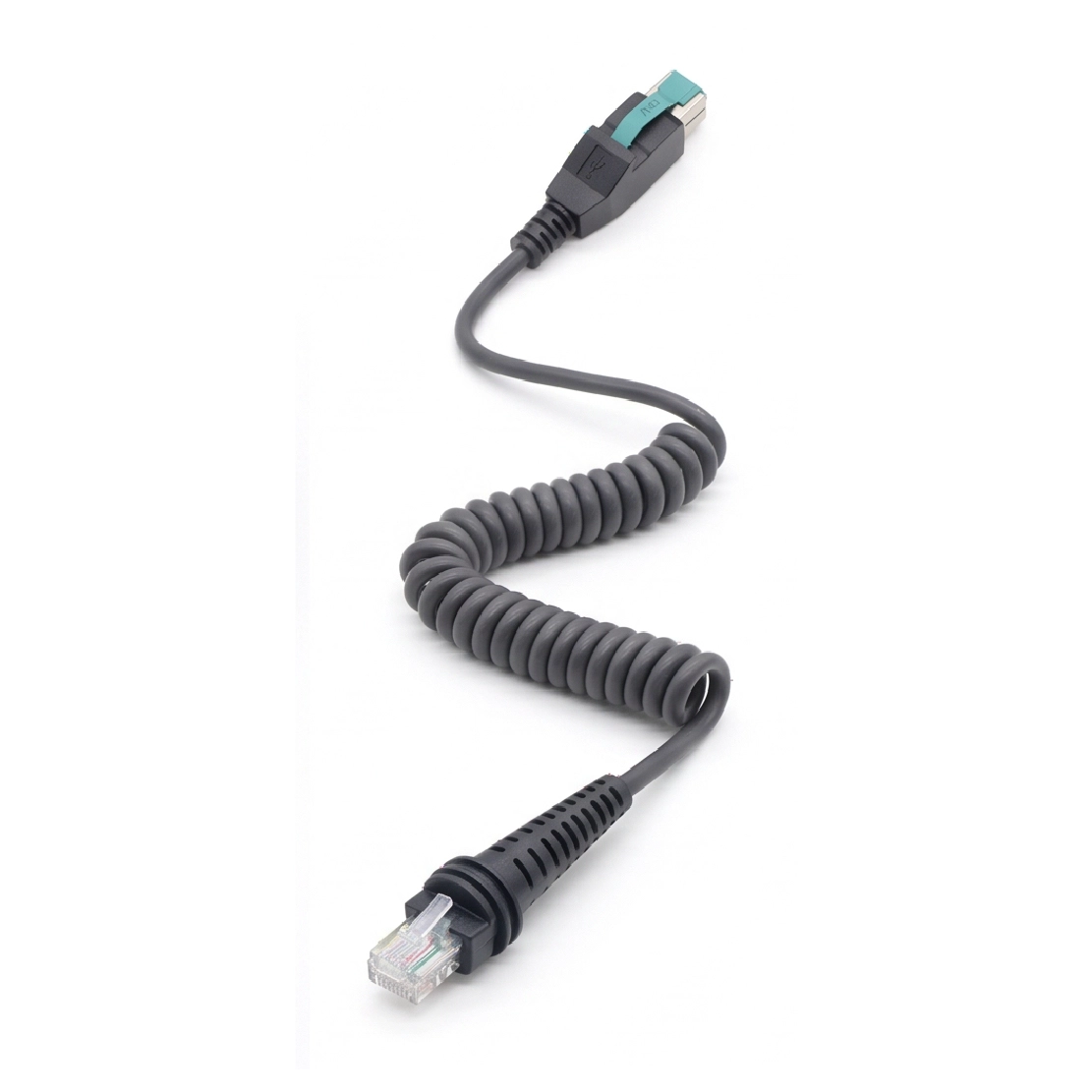

Goochain desarrolla cables de escáner POWEREDUSB en espiral para estaciones de trabajo donde un escáner de mano se mueve entre su posición de reposo y el elemento que se escanea. La sección en espiral se adapta a los cambios de alcance, mientras que las colas de cable rectas en ambos extremos separan la bobina de las carcasas del conector. La geometría de la bobina y las longitudes de la cola se desarrollan alrededor del área de escaneo real.

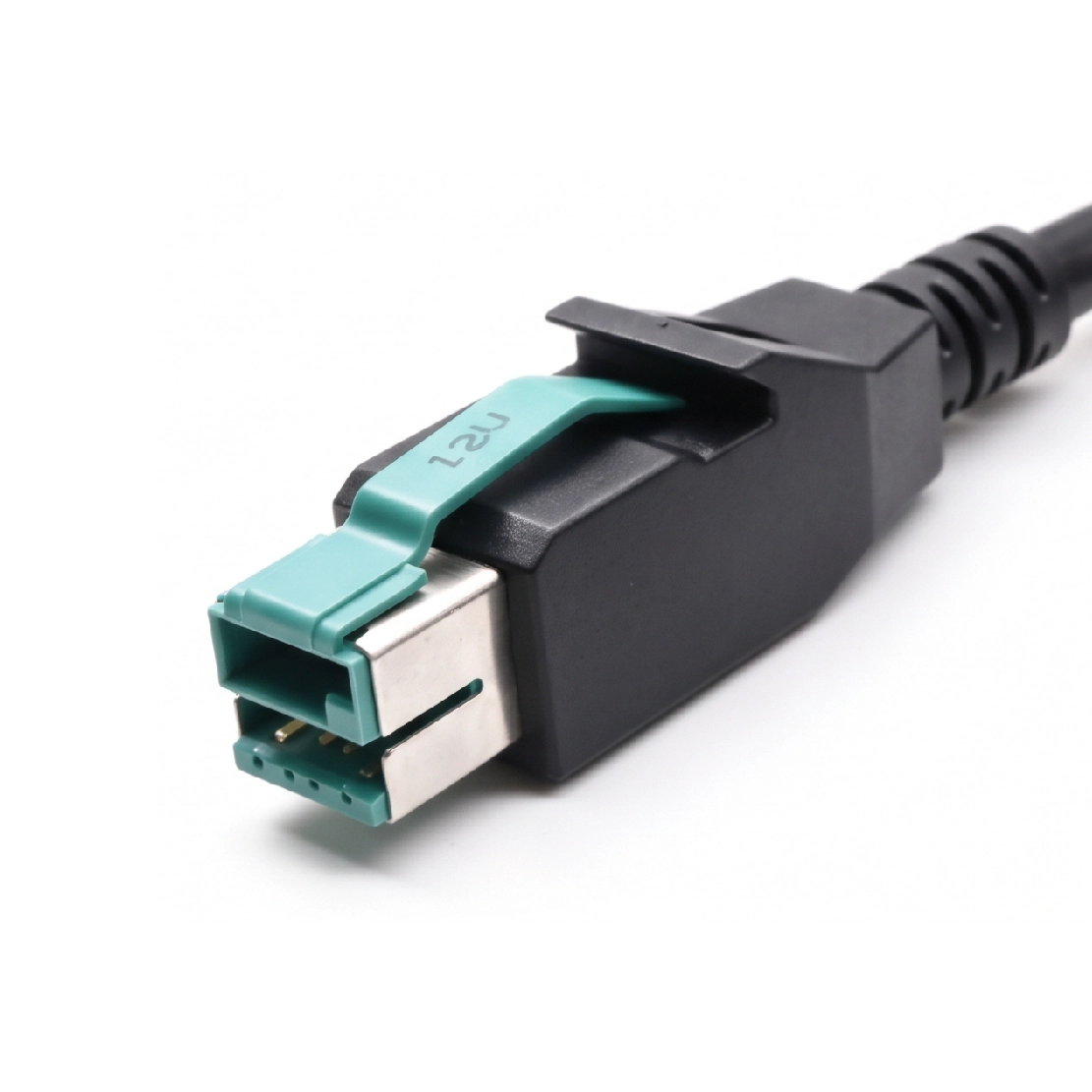

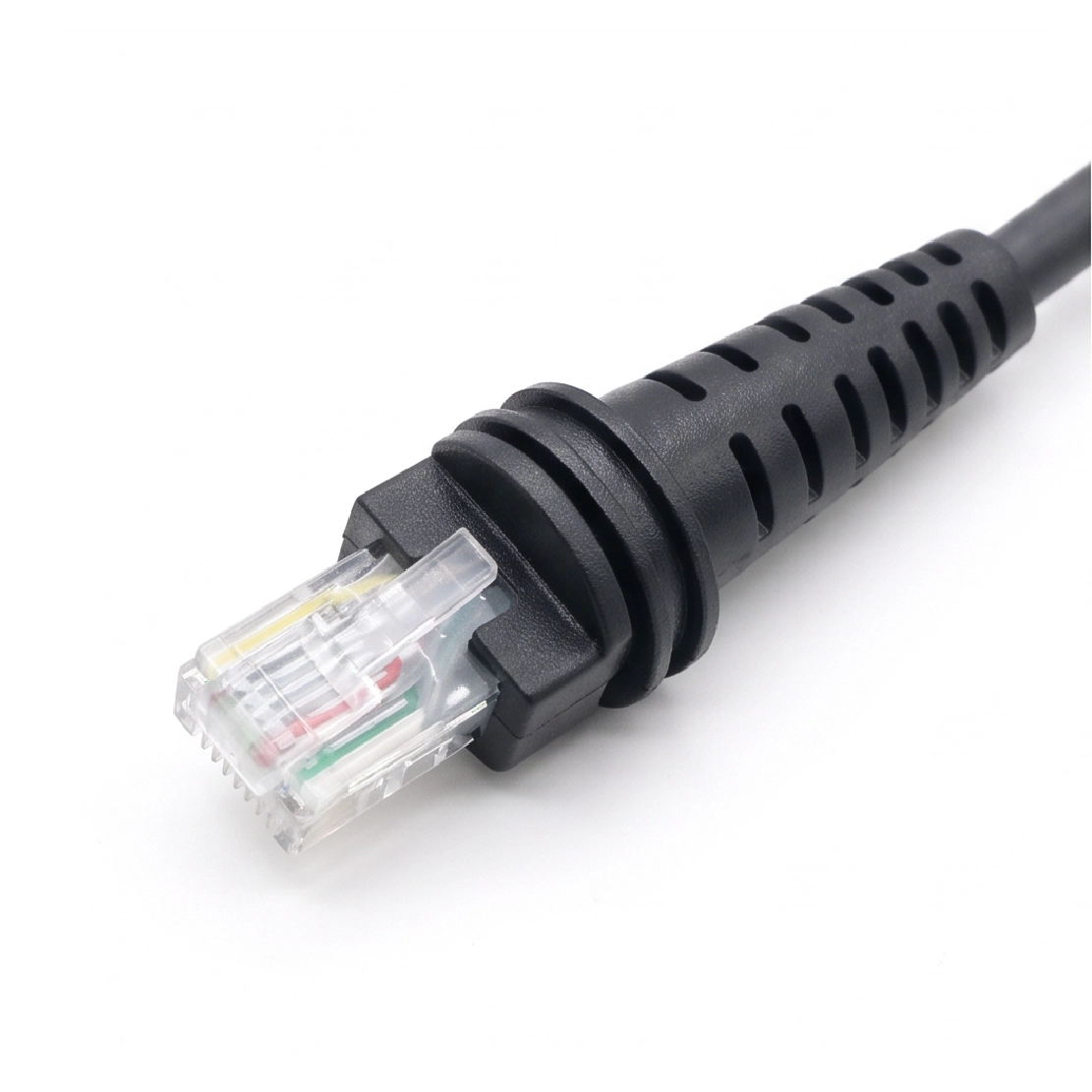

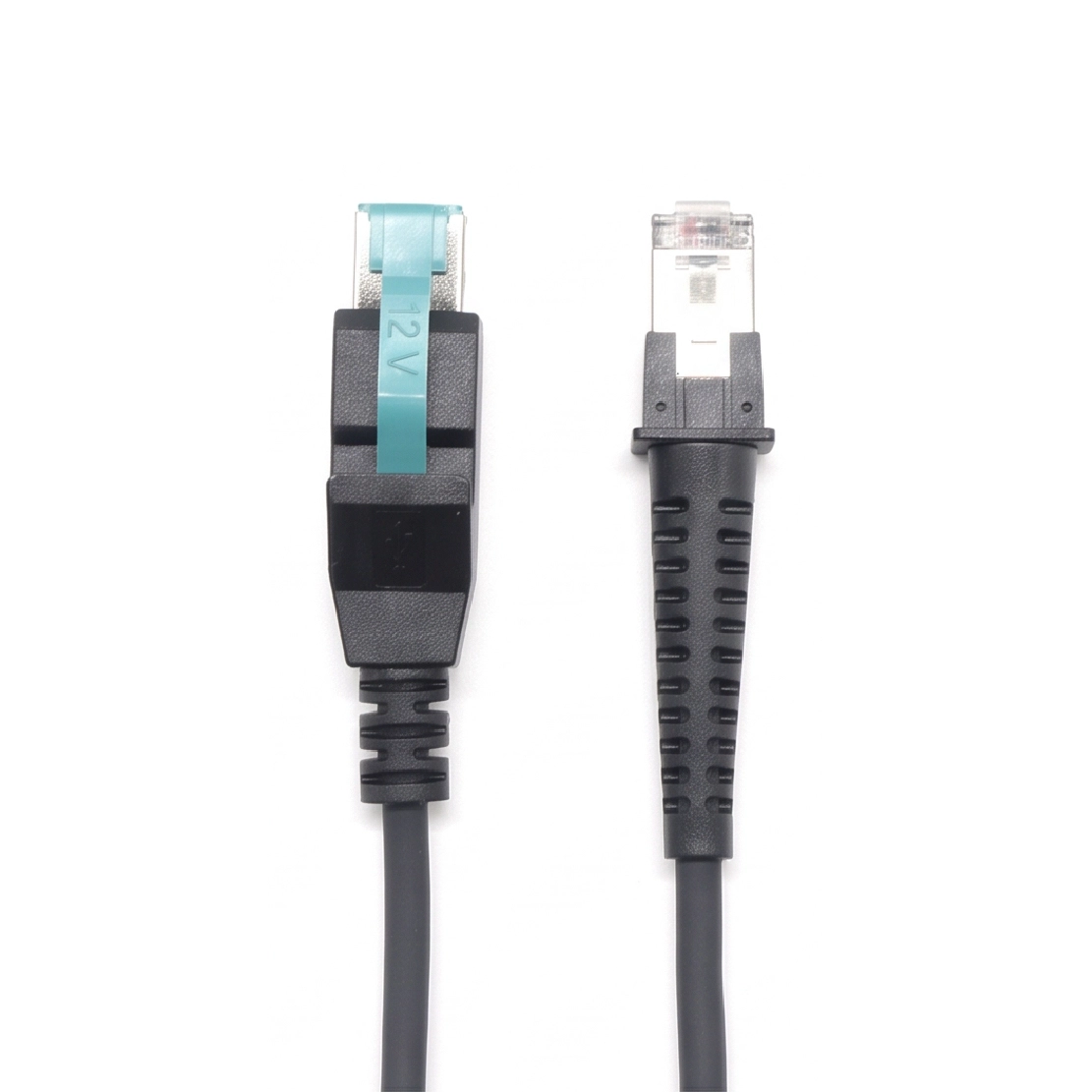

La configuración ilustrada tiene un enchufe de host POWEREDUSB con la marca de 12 V y un conector de escáner modular. Para el escáner de destino se definen exactamente la carcasa, la distribución de pines y las funciones eléctricas del lado del dispositivo. Dentro de nuestro Cable de equipo POS POWEREDUSB rango, este formato en espiral aborda el equipo en movimiento y el espacio disponible para el almacenamiento de cables entre escaneos.

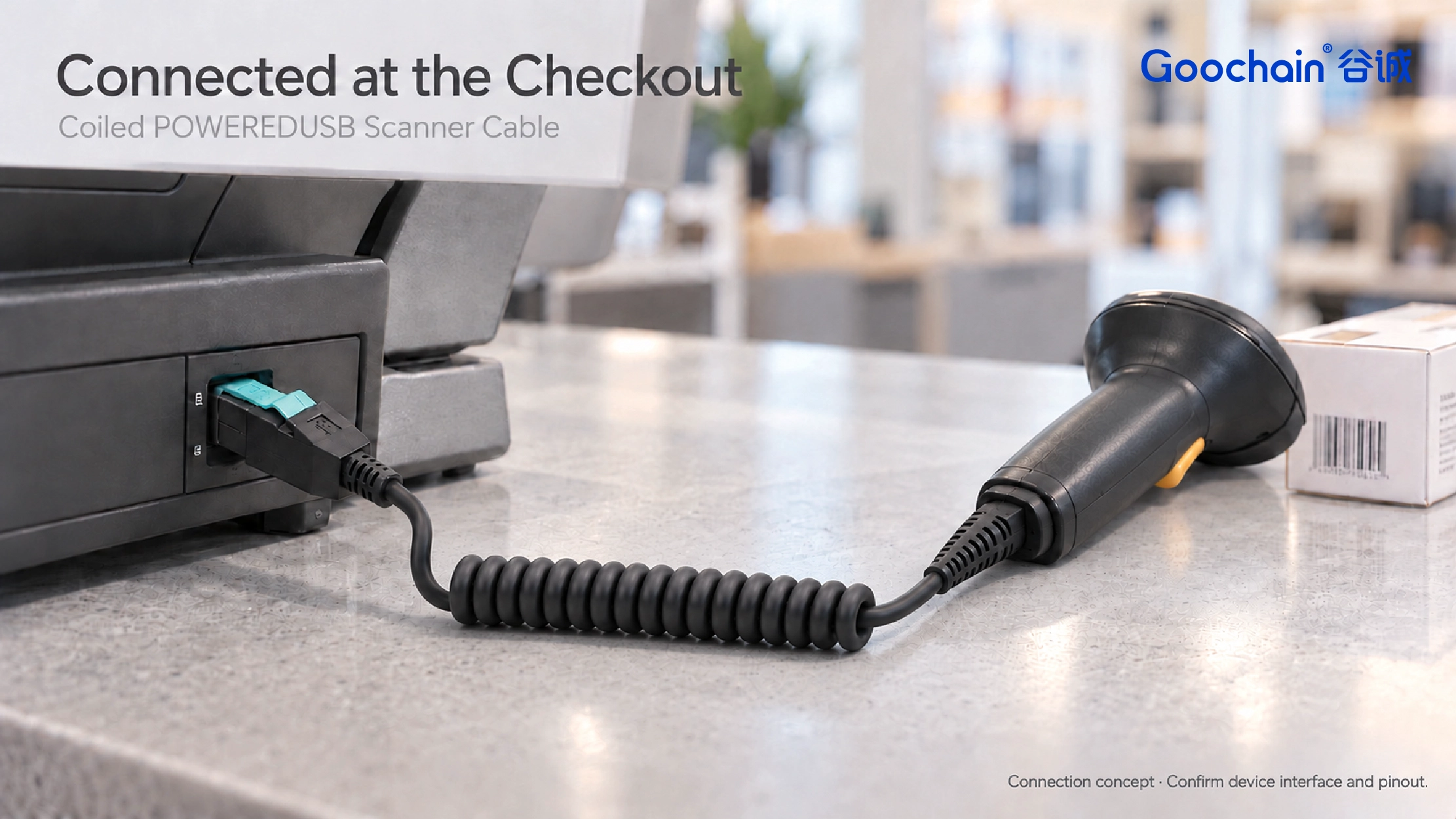

En una caja o estación de embalaje, es posible que el escáner necesite alcanzar una caja al lado del mostrador y luego regresar a su soporte. Especifica ese movimiento normal antes de elegir la bobina. Un cable puede llegar a un punto distante y aun así crear demasiada fuerza de retorno para un manejo cómodo o tirar contra el zócalo del escáner.
El dibujo debe distinguir las dimensiones en reposo del alcance operativo. Los puntos de referencia y las condiciones de medición importan: un haz de cables empaquetado, un conjunto relajado y un cable extendido describen diferentes estados.
| Dimensión a definir | Por qué es importante |
|---|---|
| Longitud total relajada | Define el conjunto en su estado de reposo acordado, medido desde los puntos de referencia del conector indicados. |
| Alcance de trabajo normal | Cubre el movimiento de escaneo previsto con una tracción aceptable en el escáner y su conexión. |
| Dos longitudes de cola recta | Ubica la bobina en relación con el host y el escáner; cada cola se especifica por separado. |
| Geometría de la bobina | Registra el diámetro, el paso y las vueltas de la bobina para el espacio de reposo previsto y el comportamiento de extensión. |
El alcance de trabajo no es el estiramiento máximo. La mayor distancia que se puede tirar de una bobina no es una distancia operativa recomendada. Evalúe la muestra a lo largo del recorrido de escaneo normal, incluido su regreso a la posición de reposo.

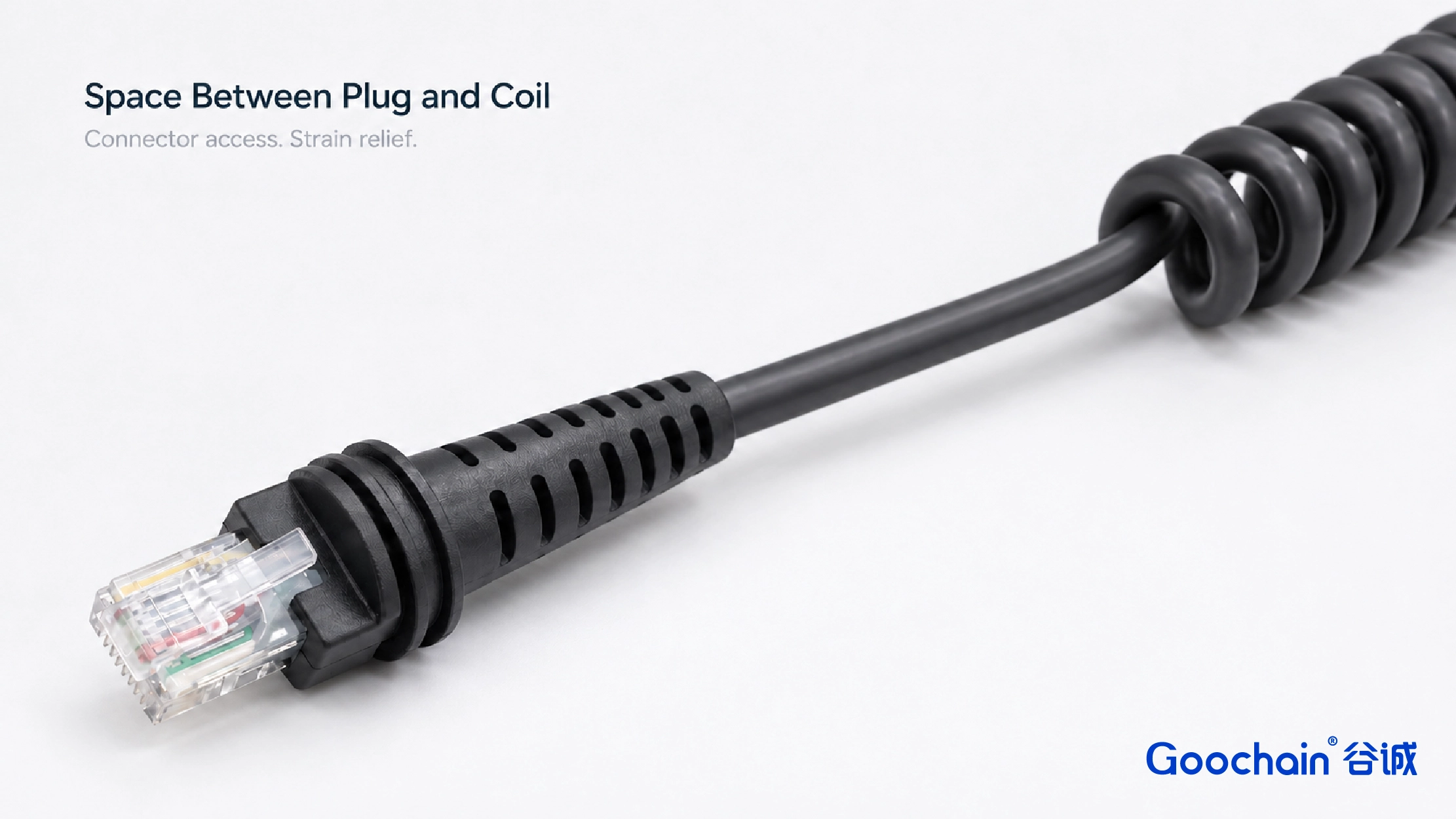

La cola del lado del host aleja el cable del terminal antes de que comience la bobina. La cola del lado del escáner proporciona espacio para el enchufe, el protector contra tirones y el doblez del cable cerca del mango o el soporte. Estas colas no tienen por qué ser iguales: sus longitudes deben reflejar las posiciones de los puertos, el borde del contador y el movimiento del escáner.
Coloque la bobina de reposo donde pueda extenderse sin engancharse en el soporte, un cajón o equipo cercano. Mantenga el acceso a los liberadores del conector y evite sostener el cable por una curva cerrada inmediatamente detrás de un enchufe. Revise el movimiento a través de toda el área de exploración normal, no solo en una posición extendida.
Para un escáner fijo con una longitud sobrante asegurada a lo largo de una ruta definida, un cable recto puede ser más adecuado. Cuando el equipo especifica esa interfaz, nuestro Cable de escáner 12V POWEREDUSB a RJ50 10P10C ofrece una configuración de cable recto independiente; El ajuste del conector y el cableado aún requieren una revisión específica del modelo.
Una forma enrollada no determina la compatibilidad eléctrica. Confirme la codificación de voltaje POWEREDUSB, el conector del escáner, la asignación de contactos y las funciones de alimentación/datos requeridas juntas. Un conector modular con un aspecto similar al original no es prueba suficiente de una interfaz adecuada.
La selección de la chaqueta y del conductor debe reflejar el movimiento repetido así como los requisitos eléctricos. Si un proyecto especifica extensión o vida útil de flexión, defina la carrera, la fuerza aplicada, las condiciones de flexión, la velocidad del ciclo y los criterios de aceptación. La muestra terminada debe evaluarse según ese método antes de reclamar una cifra de ciclo de vida.
Goochain apoya el desarrollo de cables USB con alimentación personalizada y el ensamblaje OEM en Dongguan, China. La revisión de muestra reúne el ajuste del conector, el cableado, el alcance utilizable, la recuperación de la bobina y la carga transferida a ambos enchufes. Luego, el plano aprobado registra la construcción y las comprobaciones necesarias para repetir la producción.
Nuestro Fábrica y calidad El proceso cubre los materiales entrantes, la mano de obra del ensamblaje y la inspección final. Las comprobaciones específicas del proyecto pueden incluir dimensiones, continuidad eléctrica, apariencia, identificación y pruebas acordadas del funcionamiento del equipo.
Comience con el movimiento de escaneo. Envíe el modelo del escáner, fotografías del conector o referencias de acoplamiento, codificación de voltaje del host y mapa de pines. Agregue el alcance de trabajo normal, la longitud relajada preferida, ambas longitudes de cola recta, el espacio de descanso para la bobina y la cantidad objetivo. Una fotografía del cable de referencia o de la estación de trabajo ayuda a definir la muestra.
Mantenga los campos obligatorios al mínimo. Adjunte dibujos/fotos para una cotización precisa.
Consejo: Una simple fotografía de instalación a menudo ahorra entre 2 y 3 rondas de preguntas.
Cotización 1–2 días; desarrollo 15 a 20 días; producción en masa 20-25 días (depende del proyecto).
Sí. La muestra de referencia los requisitos ayudan a confirmar los dibujos y el plan de prueba.
Depende de los materiales y la complejidad. Apoyamos prototipos y producción en masa escalable.
