Cable de alimentación USB a impresora de 3 pines con alimentación de 24 V

Cable de alimentación USB a impresora de 3 pines con alimentación de 24 V

Goochain fabrica conjuntos de cables de alimentación únicamente que conectan una fuente de host POWEREDUSB de 24 V a una entrada de alimentación de tres pines dedicada de una impresora. El conector del dispositivo y la asignación de contactos se seleccionan para la interfaz de impresora específica, con la longitud del cable y la geometría de salida definidas para la instalación.

Esta configuración se adapta a impresoras POS y periféricos compatibles en mostradores de caja o quioscos de autoservicio donde la comunicación utiliza una conexión independiente. Dentro de nuestro ALIMENTADOCable USB rango, proporciona un cable de alimentación dedicado sin una rama de datos separada en el cable.

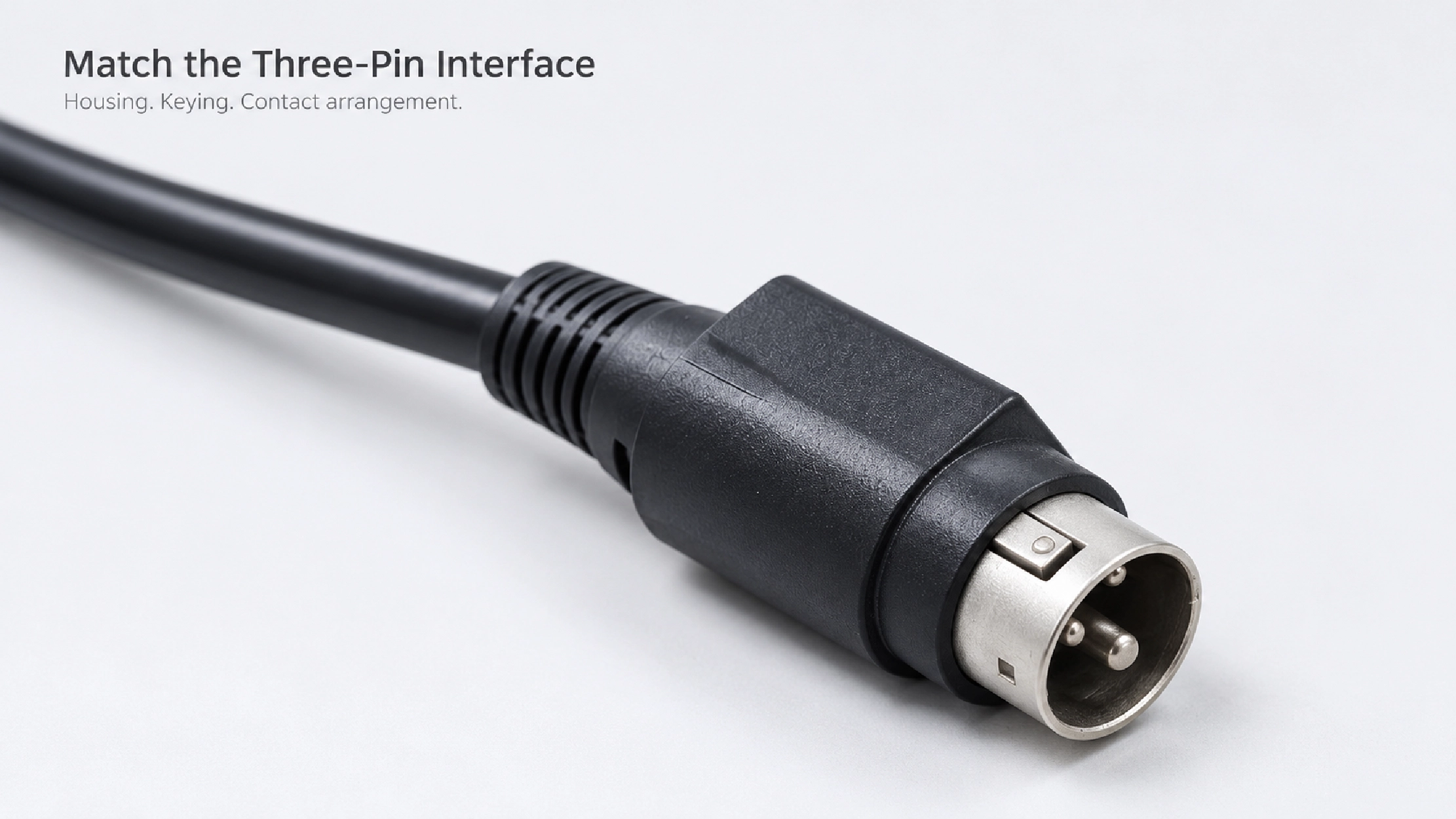

Identificar la interfaz de acoplamiento del lado de la impresora

“Tres pines” identifica un recuento de contactos, no un conector de impresora universal. Un reemplazo debe coincidir mecánica y eléctricamente con el receptáculo del equipo. Las carcasas de aspecto similar pueden utilizar diferentes codificaciones, geometría de contacto o cableado, por lo que se debe establecer la serie del conector o la referencia de la pieza coincidente antes del muestreo.

Un dibujo del conector, una muestra de acoplamiento o un cable existente ayudan a establecer la interfaz física. La especificación eléctrica también debe definir las tres posiciones de contacto; sus funciones no deben deducirse de la forma de la carcasa o de la ubicación de contacto. Registre si un mapa de clavijas se ve desde la cara de contacto o desde el lado de entrada del cable.

Una ruta de energía dedicada para impresoras conectadas por separado

En la versión pasiva, el suministro auxiliar del host de 24 V especificado se dirige a los contactos de alimentación de la impresora aprobados. La salida disponible del host debe cumplir con los requisitos del dispositivo, mientras que la selección de cable y conector debe adaptarse a la carga operativa. La capacidad actual se confirma para el ensamblaje terminado en lugar de inferirse del formato de tres pines.

Cuando la impresora requiera una rama de datos USB-B desde la misma conexión de host, revise la Cable Y para impresora USB-B USB-B de 3 pines con alimentación de 24 V . Esa configuración tiene ramas de datos y energía separadas y requiere su propio conector y revisión del diseño de las ramas.

Deje espacio para insertar, soltar y encaminar el enchufe

El espacio detrás de una impresora debe acomodar el cuerpo del conector, el protector contra tirones y el codo del cable. Para una toma de corriente empotrada, verifique la apertura de la carcasa y el propio conector. Si el enchufe seleccionado tiene un pestillo, deje acceso a su liberación en lugar de depender de tirar del cable para desconectarlo.

A lo largo del recorrido real se puede adaptar la longitud del cable y una salida recta o en ángulo. Para una versión en ángulo, defina la dirección de salida en relación con la codificación del conector. Incluya el movimiento de servicio en el diseño para que el cable de alimentación no quede bajo tensión. La selección del conductor considera la carga, la longitud de la ruta y la caída de voltaje permitida.

Mantenga la coherencia entre los cables de repuesto y de producción

Para pedidos repetidos, el plano aprobado deberá registrar las referencias de los conectores, mapa de contactos, longitud del cable, dirección de salida e identificación. Las etiquetas o números de piezas acordados pueden ayudar a los equipos de mantenimiento a distinguir versiones de cables de apariencia similar; La aceptación eléctrica sigue el cableado aprobado.

Goochain respalda la producción OEM y el desarrollo ODM de conjuntos USB con alimentación en sus instalaciones de 5000 m² en Dongguan, China. Nuestro Fábrica y calidad El proceso respalda la inspección acordada del ajuste del conector, la mano de obra de la terminación, la continuidad, la polaridad, las dimensiones y el etiquetado según las especificaciones aceptadas.

Para solicitar una muestra o cotización, proporcione el modelo de impresora, la referencia del conector de tres pines o la muestra de acoplamiento, la especificación de energía y la asignación de contactos. Agregue la longitud del cable requerida, la foto del panel posterior, las restricciones de dirección de salida y la cantidad objetivo.
