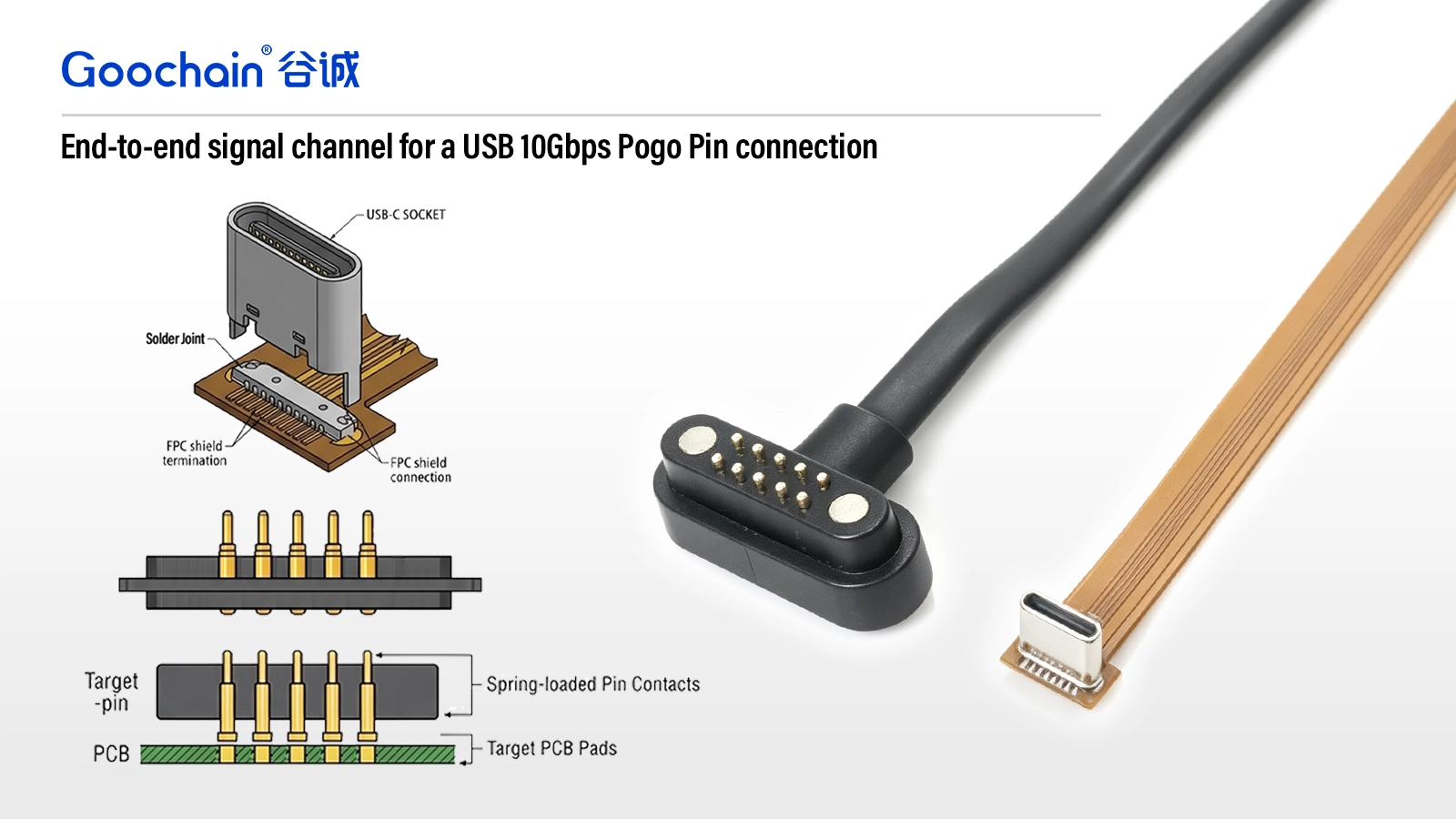

Behandeln Sie die Pogo-Pin-Baugruppe als einen End-to-End-Kanal

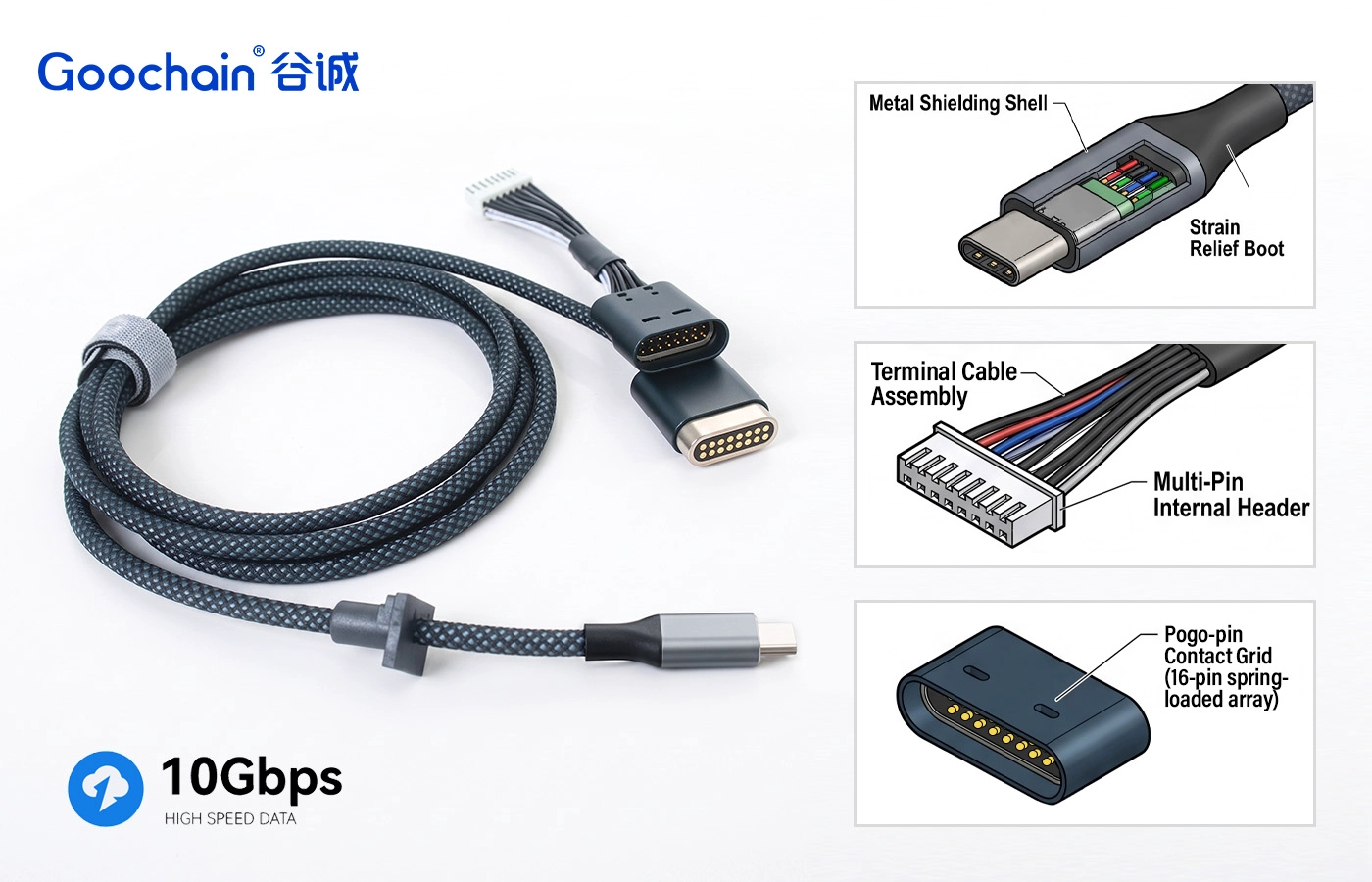

Bei USB 10 Gbit/s Ein Pogo-Pin-Stecker kann nicht allein dadurch beurteilt werden, dass geprüft wird, ob jeder Kontakt Strom leitet. Der komplette Kanal beinhaltet die USB-Typ-C-Stecker, Kabel oder FPC , Anschlüsse, federbelastete Kontakte, Gegenpads, Geräteplatine, Host, Gerät und alle Testvorrichtungen.

Jeder Übergang kann zu Verlust, Reflexion, Verzerrung oder Übersprechen führen. Zuverlässige Leistung entsteht durch die Verwaltung dieser Effekte über den gesamten Pfad und die anschließende Validierung des zusammengestellten Systems.

1. Differentialpaarkontinuität

USB-SuperSpeed-Signale werden als Differenzpaare übertragen. Die Paargeometrie sollte über das Kabel oder FPC und über Steckverbinderübergänge hinweg konsistent bleiben. Große Änderungen im Abstand, in der Referenz, in der Pfadlänge oder in der Routing-Richtung können den Kanal stören.

Das Design sollte unnötige Stubs und abrupte Änderungen minimieren. Paarmitglieder sollten vom USB-Anschluss über die Pogo-Pin-Schnittstelle bis zur Geräteplatine zusammengeführt werden.

2. Kontrollierte Impedanz bei jedem Übergang

Kabelkonstruktion, FPC-Schichtenstapel, Leitergeometrie, dielektrisches Material, Erdungsbezug und Steckeranordnung beeinflussen die Differenzimpedanz. Ein kontrolliertes Kabel garantiert keinen kontrollierten Steckerübergang; Auch der Anschluss und das Gegenpad müssen überprüft werden.

Wo sich die Geometrie ändern muss, sollte der Übergang kurz und bewusst erfolgen. Je nach Projektanforderungen können Simulation, Messung oder Vergleich mit einem validierten Referenzdesign eingesetzt werden.

3. Rückweg und Platzierung des Bodenkontakts

Hochgeschwindigkeitsstrom erfordert einen kontinuierlichen Rückweg. Erdungskontakte und Abschirmungen sollten so positioniert und verbunden werden, dass sie die Datenpaare unterstützen, und nicht als unabhängige Pins hinzugefügt werden.

Eine Unterbrechung der Referenzebene oder ein langer indirekter Erdungspfad können Strahlung, Anfälligkeit und Signalunterbrechungen erhöhen. Das Pogo-Pin-Layout und das Anschlussflächenmuster der Geräteplatine sollten daher gemeinsam entwickelt werden.

4. Übersprechen zwischen Daten-, Leistungs- und Hilfssignalen

Ein Vorteil von ein mehrpoliger Pogo-Pin-Anschluss ist die Fähigkeit, Strom, USB-Daten und Hilfssignale über eine Schnittstelle zu übertragen. Die gleiche Dichte kann zu Kopplungen führen, wenn Hochgeschwindigkeitspaare zu nahe an Schaltnetzteilen, Taktgebern oder anderen verrauschten Signalen platziert werden.

Bei der Pinbelegung sollten Signalgruppen, Erdungstrennung, Strompfade und gleichzeitige Betriebsbedingungen berücksichtigt werden. Die Tests sollten einen realistischen Lade- und Datenbetrieb umfassen, wenn beide Funktionen zusammen verwendet werden.

5. Kabel- und FPC-Länge

Längere Kanäle lassen im Allgemeinen weniger Spielraum für Verluste und Diskontinuitäten. Dabei kommt es auf den Aufbau des Kabelleiters, die Abschirmung, die Biegung, den umspritzten Übergang und die Qualität der Anschlüsse an.

Bei FPC beeinflussen der Schichtstapel, die Kupfergeometrie, die Deckschicht, die Versteifung und die Biegezone das Ergebnis. Vergleichen Sie Rundkabel- und FPC-Optionen anhand des tatsächlichen mechanischen Pfads, anstatt davon auszugehen, dass eine Struktur immer elektrisch überlegen ist.

6. Kontaktgeometrie und mechanische Stabilität

Der elektrische Pfad ändert sich, wenn die Kontakte nicht an der vorgesehenen Position einrasten. Arbeitshub, Kontaktkraft, Magnetausrichtung, Gehäusetoleranz, Koplanarität, Padgröße und Oberflächenbeschaffenheit beeinflussen die Stabilität.

Der Steckverbinder sollte normale Andockschwankungen tolerieren und gleichzeitig die Kontakte innerhalb des validierten Bereichs halten. Für mechanische und elektrische Tests sollten die gleichen zugelassenen Steckbedingungen verwendet werden.

7. USB-Typ-C- und geräteseitige PCB-Übergänge

Der Übergang von USB Typ-C zum Kabel oder FPC und der Übergang vom Pogo-Pin-Anschlusspad zur Geräteplatine sind häufige Stellen für Diskontinuitäten. Steckerausbrüche, Durchkontaktierungen, Pads, Ebenenwechsel und Komponentenplatzierung sollten als Teil des Kanals überprüft werden.

Wenn Goochain nur die Kabelkonfektionierung liefert, ist die Zusammenarbeit mit dem PCB-Team des Kunden wichtig. Ein gut ausgelegtes Kabel kann einen schlecht verlegten geräteseitigen Übergang nicht korrigieren.

8. Abschirmung und Gehäuseintegration

Die Abschirmleistung hängt davon ab, wie die Abschirmung abgeschlossen und mit dem Gerät verbunden wird. Lücken, lange Abflusswege oder schwebende Metallteile können die Wirksamkeit beeinträchtigen. Gehäuse, Steckergehäuse und Kabelschirm sollten gemeinsam betrachtet werden.

Bei magnetischen Steckverbindern müssen auch die mechanischen und magnetischen Komponenten so bewertet werden, dass sie die vorgesehene Erdung oder Hochgeschwindigkeitsgeometrie nicht beeinträchtigen.

Validierungsmethoden

Abhängig vom Projekt kann die Validierung Folgendes umfassen:

• Sicht- und Maßkontrolle;
• Durchgangs-, Kurzschluss- und Kontaktprüfungen;
• USB-Aufzählung und Verbindungsstabilität;

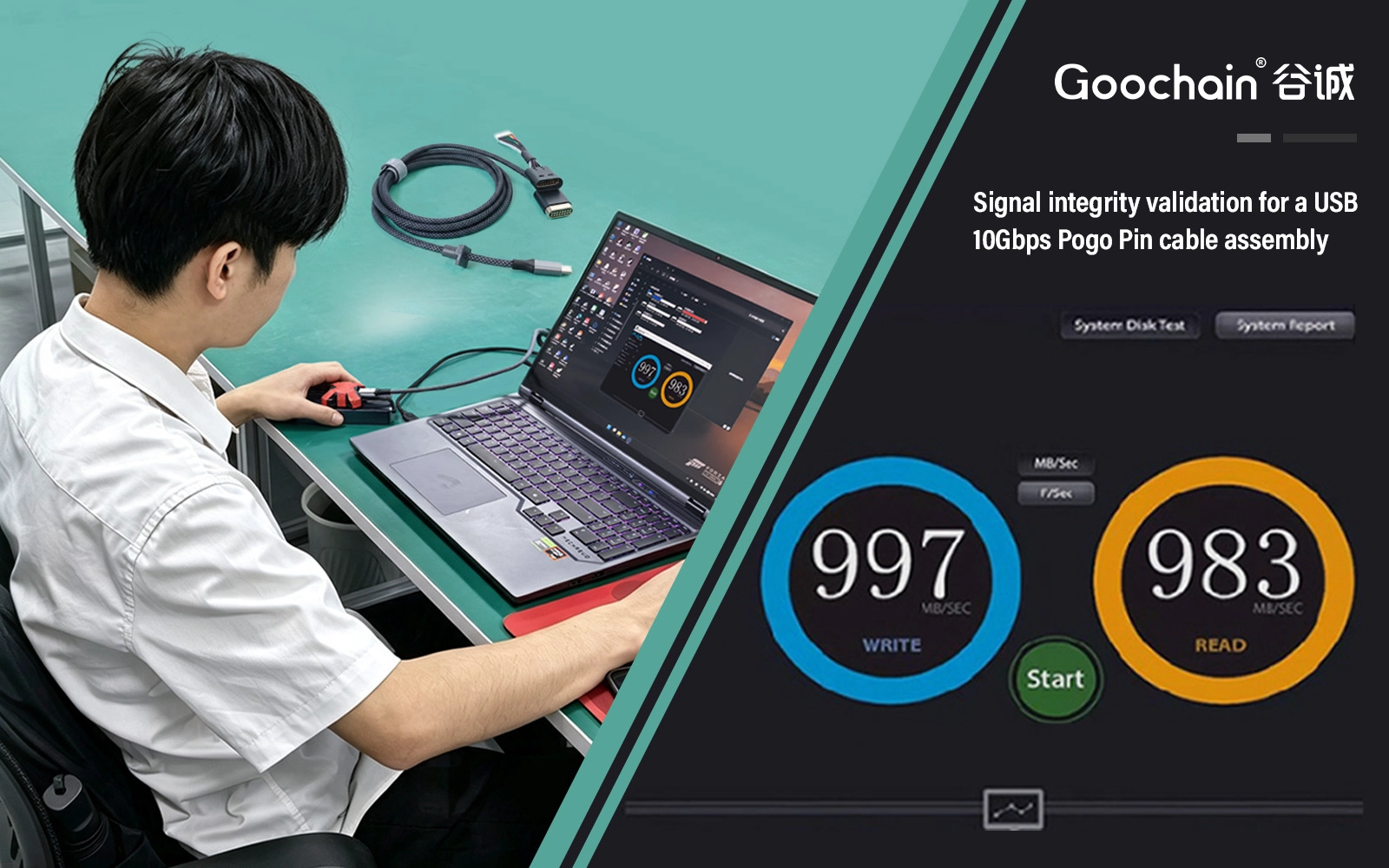

• anhaltender Durchsatz und Übertragung großer Dateien;
• gleichzeitiger Lade- und Datenbetrieb;
• Augendiagramm oder Compliance-orientierte Messungen;
• TDR oder Impedanz-Diskontinuitätsanalyse;
• Einfügedämpfungs- oder Kanalmessungen;
• wiederholte Andock- und mechanische Toleranztests;
• Temperatur-, Vibrations- oder andere anwendungsspezifische Tests.

Der Testplan sollte Host, Gerät, Vorrichtung, Kabellänge, Produktrevision und Akzeptanzkriterien angeben. Eine aktuelle Produktrichtung finden Sie im getesteten USB-C-auf-Magnet-Pogo-Pin-Kabel von Goochain. Wenn eine formelle USB 10 Gbit/s Pogo-Pin-Kabel Wenn ein Testbericht verfügbar ist, verknüpfen Sie den genauen Bericht mit der genauen getesteten Konfiguration.

Produktionskonsistenz

Ein einmal bestandener Prototyp reicht für die Massenproduktion nicht aus. Kritische Materialien, Kabelvorbereitung, FPC-Revision, Abschlussprozess, Steckerkomponenten, Formabmessungen und Prüfgrenzen müssen kontrolliert werden.

Nützliche Produktionskontrollen können genehmigte Muster, revisionskontrollierte Zeichnungen, Standards für die Leiter- und Abschirmungsvorbereitung, vorrichtungsbasierte elektrische Tests, Maßprüfungen, Kontaktinspektionen und definierte Änderungskontrollregeln umfassen.

Technische Checkliste

• Definieren Sie das tatsächliche USB-Leistungsziel.
• Frieren Sie die Kanallänge und die Hauptgeometrie ein.
• Überprüfen Sie das Pogo-Pin-Layout und die geräteseitige Leiterplatte gemeinsam.
• Ordnen Sie Strom-, Erdungs-, Daten- und Hilfssignale bewusst zu.
• Bestätigen Sie den Rückweg und den Schirmabschluss.
• Validieren Sie mit dem vorgesehenen Host und Gerät.
• Testen Sie bei Bedarf den Ladevorgang und die Daten gleichzeitig.
• Notieren Sie die genaue Probenrevision und Testkonfiguration.
• Nach Material-, Längen-, Layout- oder PCB-Änderungen erneut validieren.
• Wandeln Sie validierte Bedingungen in Produktionskontrollen um.

Abschluss

Die Signalintegrität in einer USB-10-Gbit/s-Pogo-Pin-Verbindung ist das Ergebnis eines koordinierten elektrischen und mechanischen Designs. Differenzielles Routing, Impedanzübergänge, Rückwege, Übersprechen, Kabel- oder FPC-Struktur, Kontaktstabilität und PCB-Integration müssen als ein Kanal verwaltet werden.

Überprüfen Sie für ein benutzerdefiniertes Projekt Die Hochgeschwindigkeits-Pogo-Pin-Steckverbinderlösungen von Goochain und stellen Sie die Gerätezeichnung, die Pinbelegung und die Systemanforderungen für die technische Bewertung bereit.
