USB-C 面板安装 FPC 延长线

USB-C 面板安装 FPC 延长线

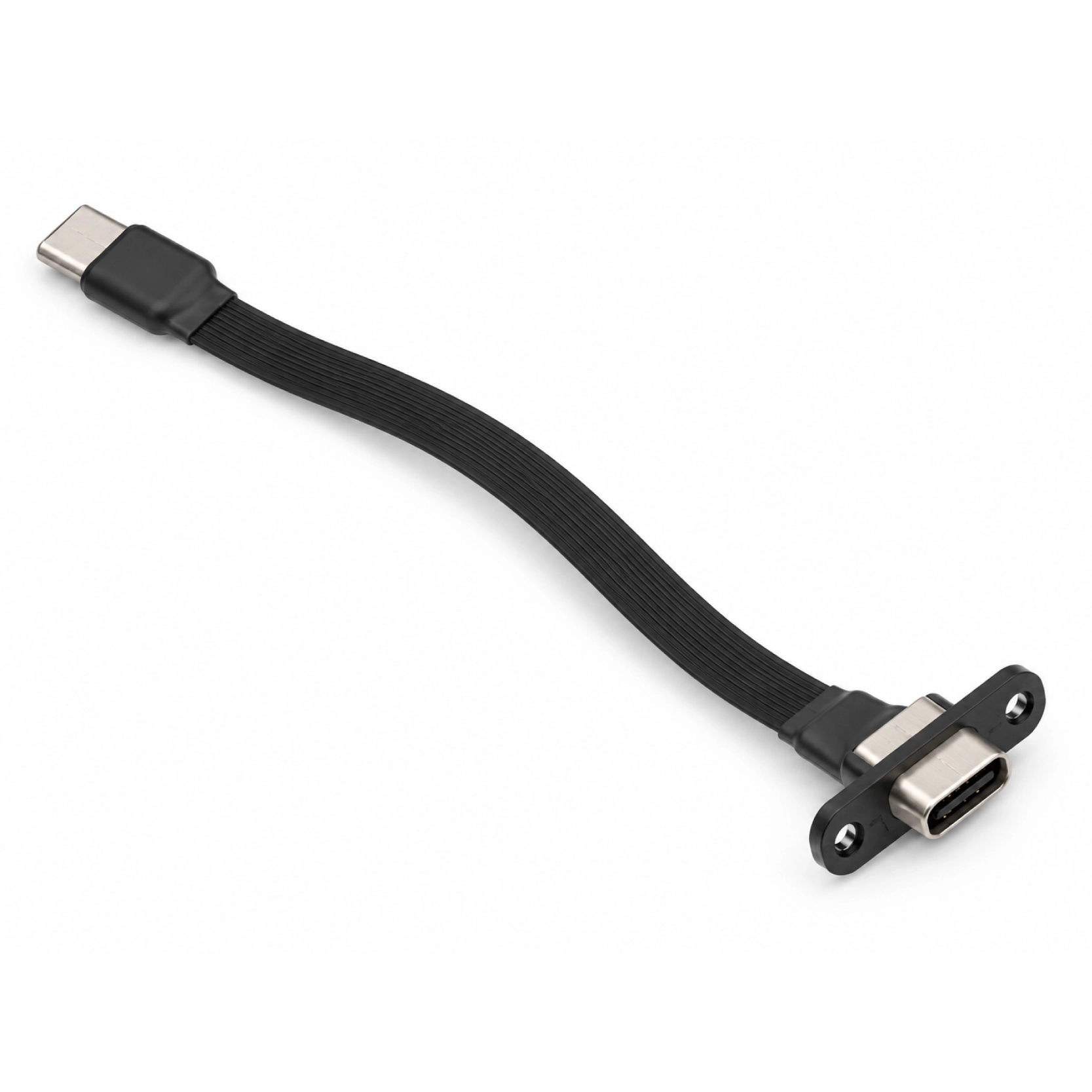

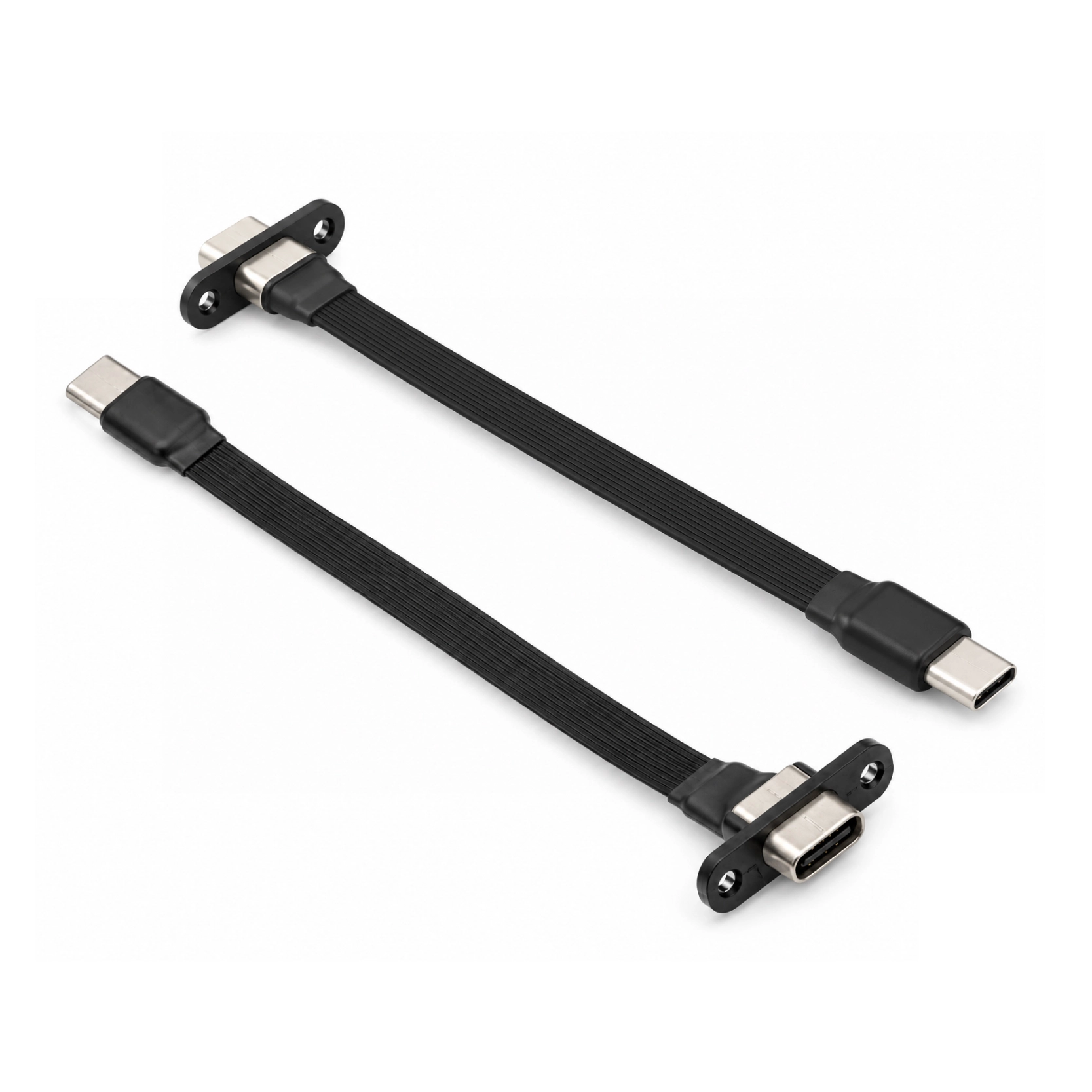

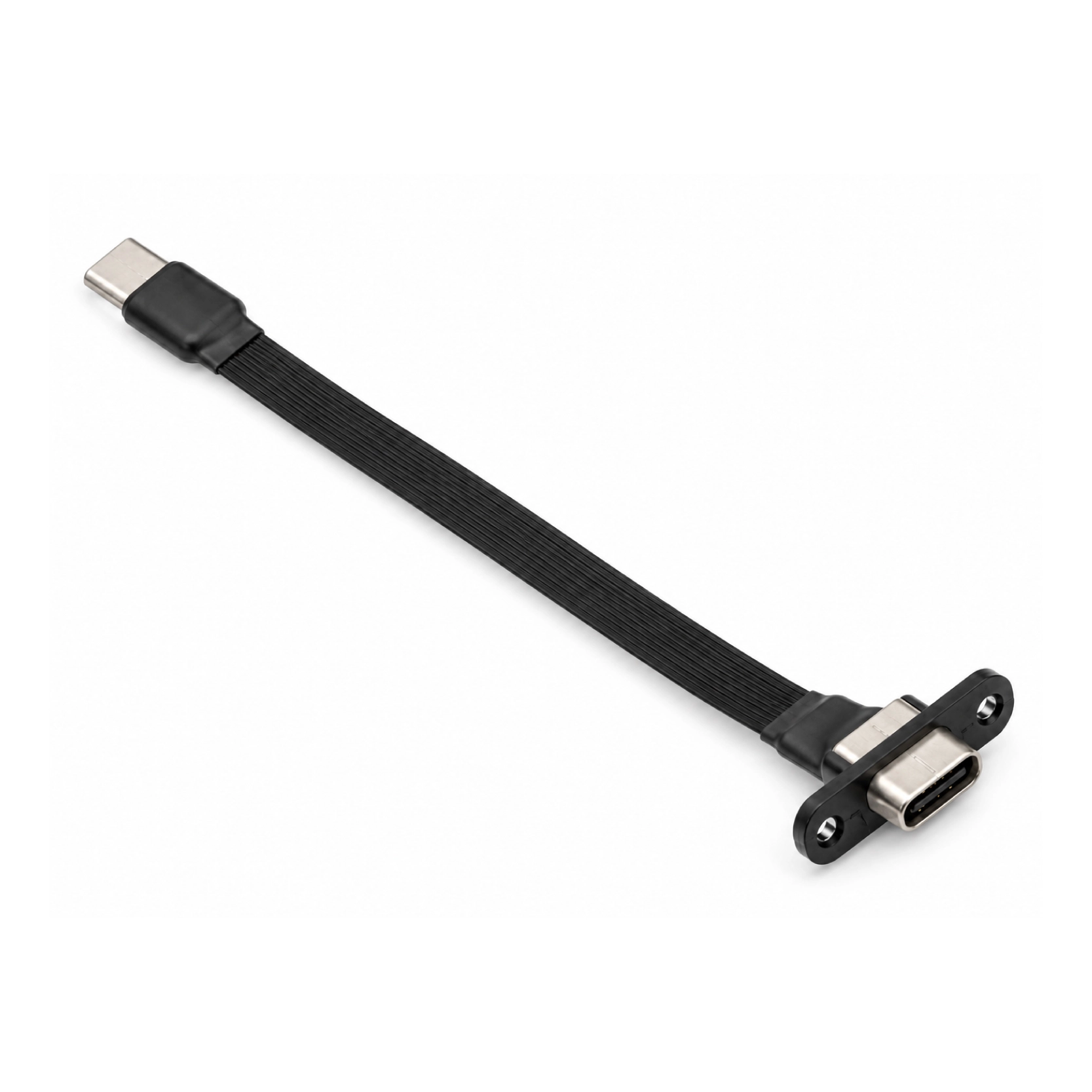

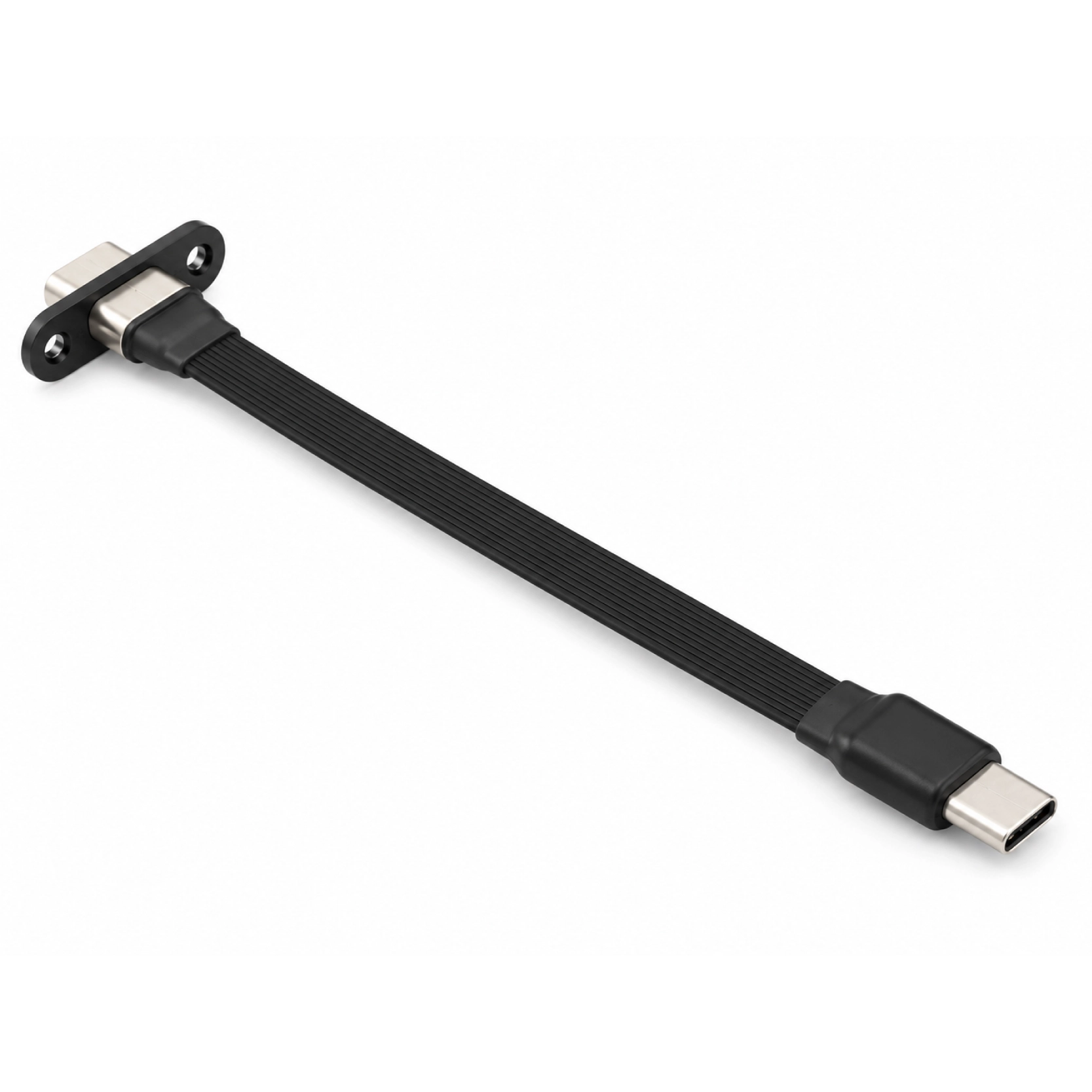

谷诚生产 USB-C 面板安装 FPC 延长线，适用于外壳上需要可访问 USB-C 连接的设备。内部 USB-C 公插头连接到板端口，而 USB-C 母插座通过指定的法兰或支架固定到面板。扁平柔性电路遵循面板后面的可用空间。

安装布置、面板开口和内部电缆路线是一起开发的。这为外壳提供了定义的连接点，同时允许内部 USB-C 端口保留在其原始板位置。东莞固链科技有限公司从中国东莞供应这些组件，并根据所选配置定义了尺寸和电气要求。

产品规格

外壳支持的 USB-C 连接

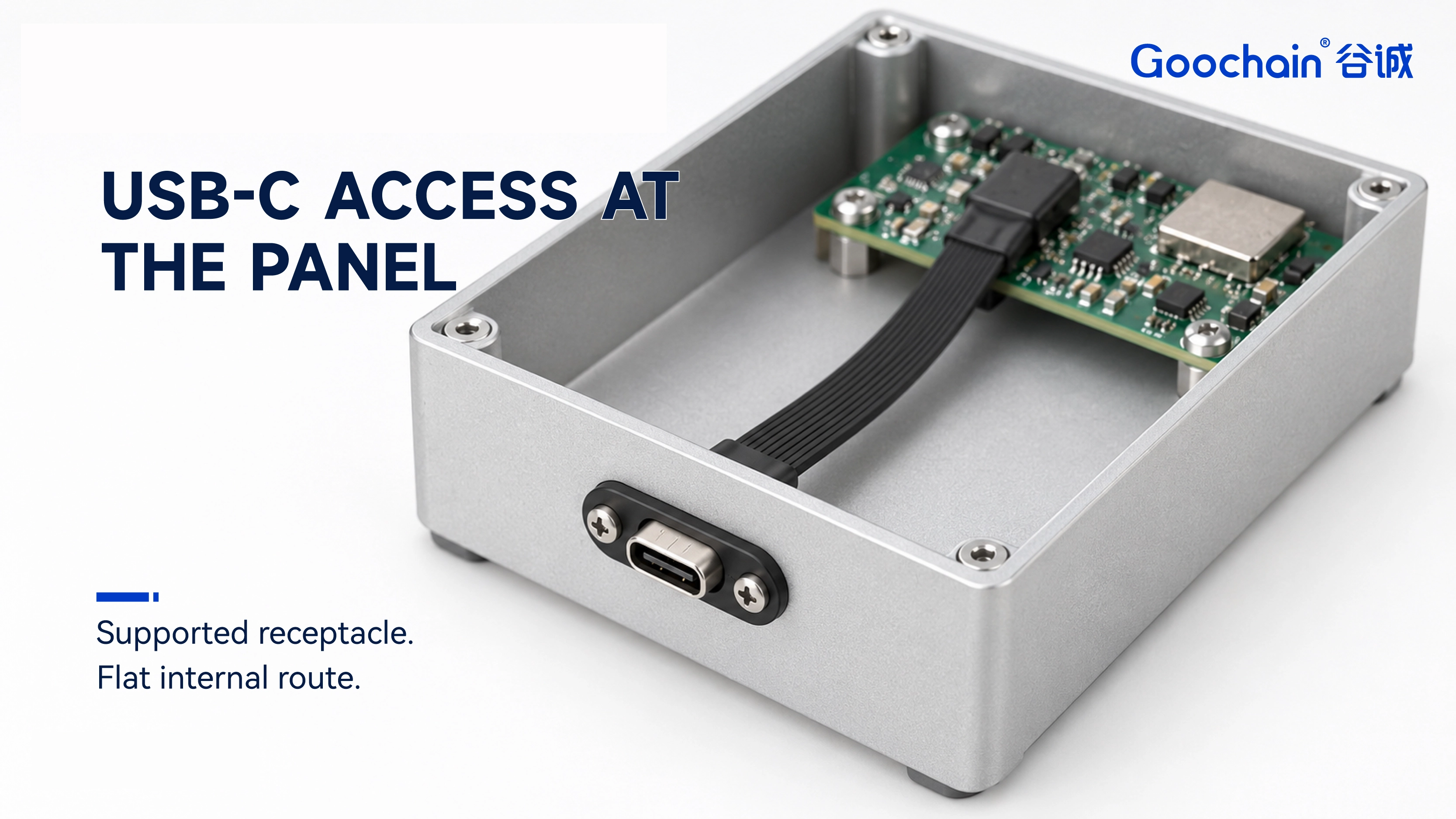

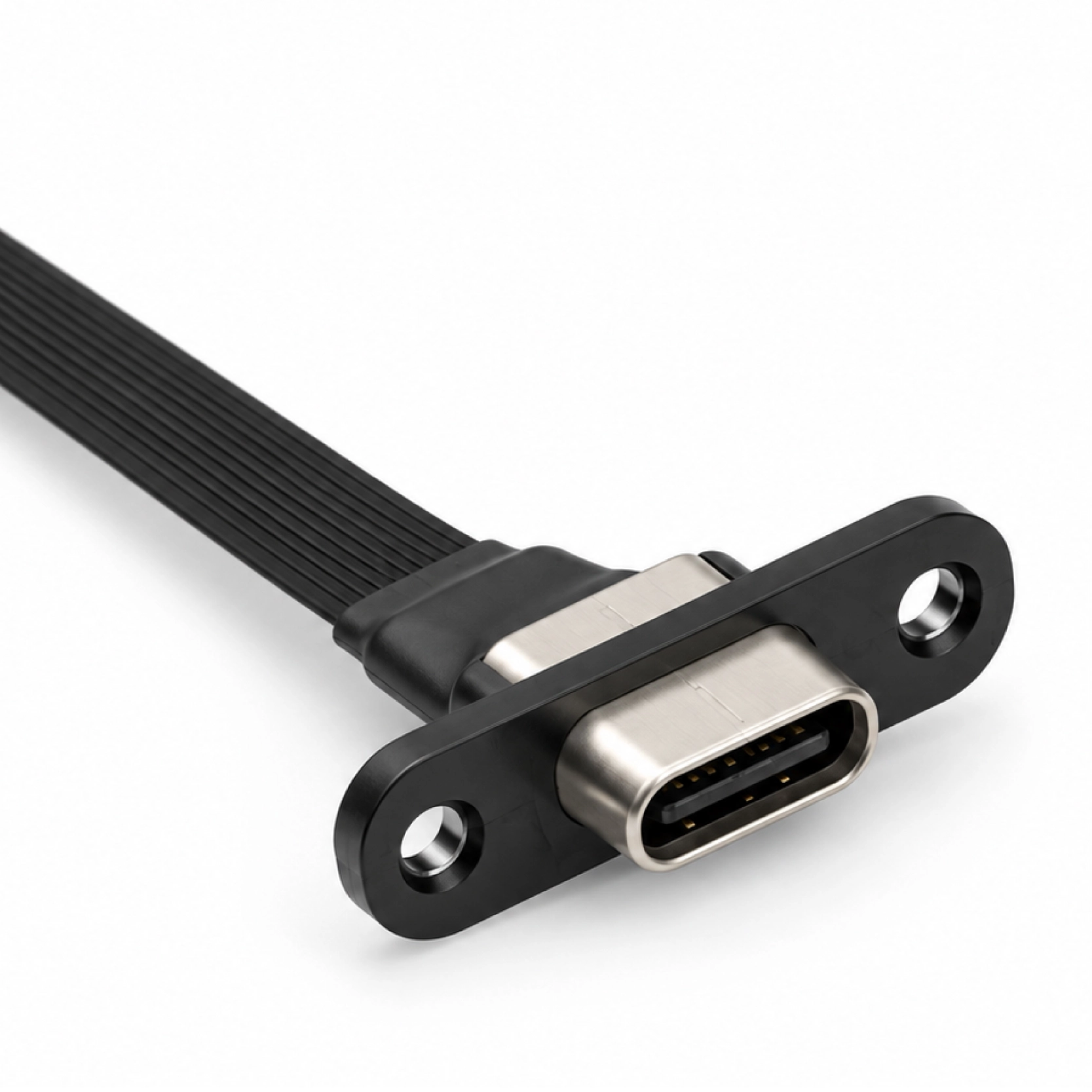

面板安装插座可在控制箱、嵌入式计算机或设备外壳上提供可访问的连接。其法兰或支架将插入和拔出力传递到外壳中，有助于使这些力远离柔性电路和内部连接器。

支架必须将插座固定在预定位置，且不妨碍配合插头。使用实际的外部电缆检查前开口和周围的面板表面，以便其连接器外壳能够到达插座并完全就位。

对于插座使用另一种形式的外壳支撑的端口重新定位， USB-C 公对母 FPC 延长线 提供另一种起始配置。面板安装版本在插座和外壳之间添加了定义的机械接口。

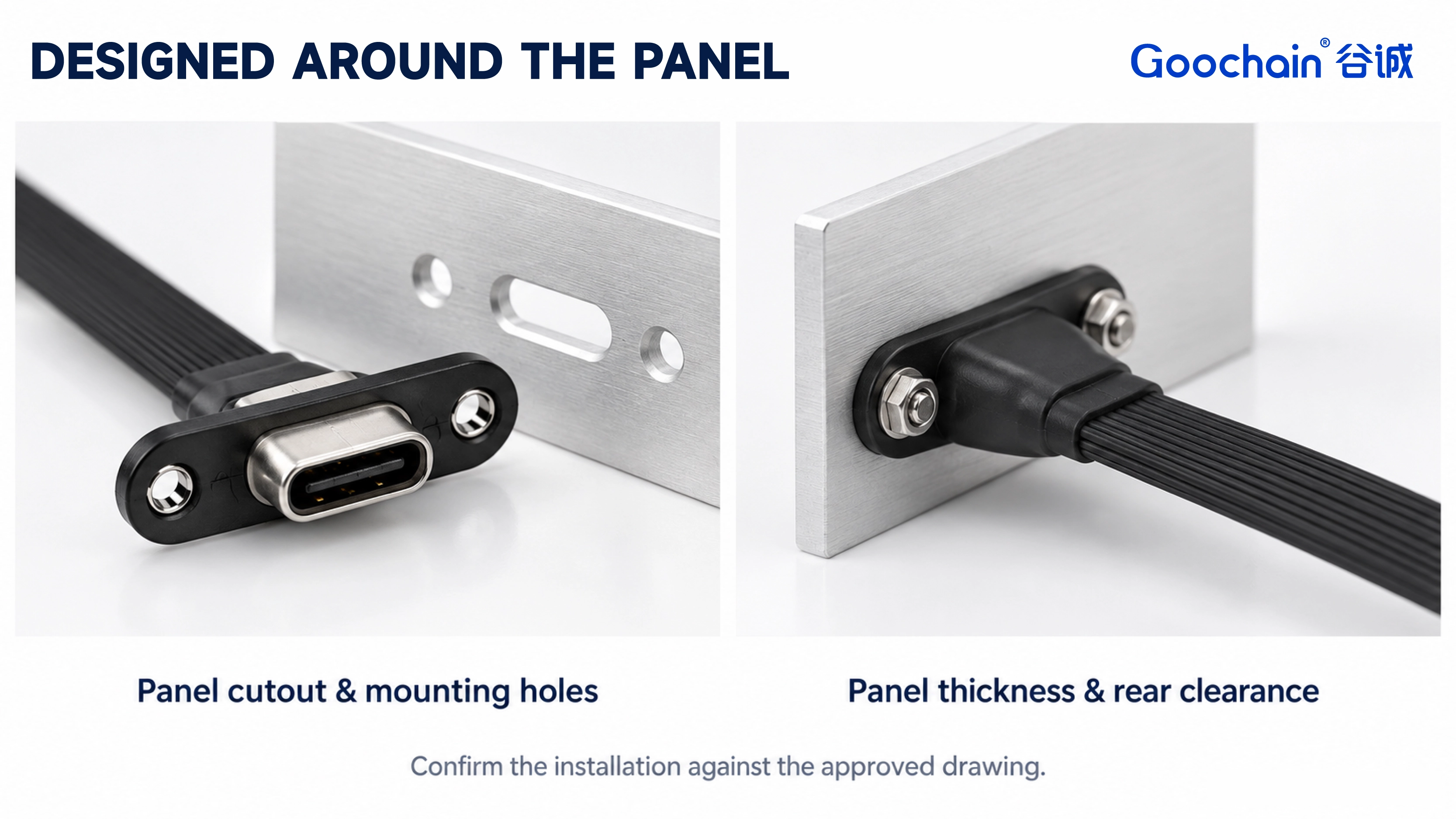

匹配面板切口及其后面的空间

暴露 USB-C 开口的切口只是安装的一部分。面板厚度、安装孔位置、连接器深度和固定硬件都会影响配合。该组件还需要使用用于固定支架或法兰的工具。

在面板后面，为连接器主体留出空间并适当过渡到 FPC。定义板边缘、安装凸台和盖板周围的路线。电缆应到达内部端口，且任一连接器处均不得强制折叠、扭曲或拉紧。

定义完整的扩展路径

内部端口、FPC 延长线、面板插座和外部电缆形成一条连接路径。指定预期的主机、外围设备和外部电缆以及所需的功能。电缆长度或连接设备的更改可能会改变该路径的性能。

数据速率、充电功率和视频支持是单独的规格项目。面板安装描述了插座的固定方式；它没有建立速度或额定功率。所选组件需要对成品中使用的设备和电缆进行评估。

指南 OEM 设备的 USB-C FPC 电缆选择 涵盖连接器选择、安装布线和所需功能如何适应电缆选择过程。

围绕面板图纸制造

作为 USB-C 面板安装 FPC 电缆制造商和 OEM 供应商，谷诚可以定制内部长度、FPC 轮廓、插座位置、支架排列和电缆出口方向。面板图纸和内部端口位置为样品配合检查和生产检验提供了通用参考。

我们的工厂根据商定的规格支持连接器集成、电缆组装和电气检查。样品评估可以在组件投入生产之前确认前部通道、后部间隙和所需的功能。

常见问题解答

面板安装与螺丝锁紧插头相同吗？

不会。面板安装将插座固定到外壳上。螺丝锁定插头将配合插头固定到兼容的插座或安装接口上。这些是不同的机械功能。

安装孔和支架可以改变吗？

是的。 谷诚可以根据面板开孔、孔间距、面板厚度和可用后部空间检查法兰或支架。最终的安装布置由批准的图纸确定。

面板安装连接是否防水？

单独的面板安装并不能建立密封或 IP 等级。任何密封要求都需要单独指定和验证组件。

此扩展是否自动支持 40Gbps 或 240W？

不会。面板安装结构并不决定电气性能。必须针对所选组件和完整的连接系统指定和评估数据速率和充电功率。

整个USB连接需要测试吗？

是的。内部连接、面板延伸和外部电缆作为一条路径工作。评估应使用具有所需数据、电源和任何视频功能的预期主机、外设和外部电缆。

哪些尺寸定义了定制装配？

主要输入包括面板开孔、安装孔图案、面板厚度、后部间隙、内部 USB-C 端口位置和安装的电缆路线。连接器方向和装配通道应显示在同一张图纸上。
