PoweredUSB 电缆将 USB 连接与定义的连接器系统中的附加电源触点结合在一起。对于 POS 项目，首先检查的是主机电压、设备连接器以及它们之间的接线。接下来是电缆长度和安装细节。

电压标记告诉您什么

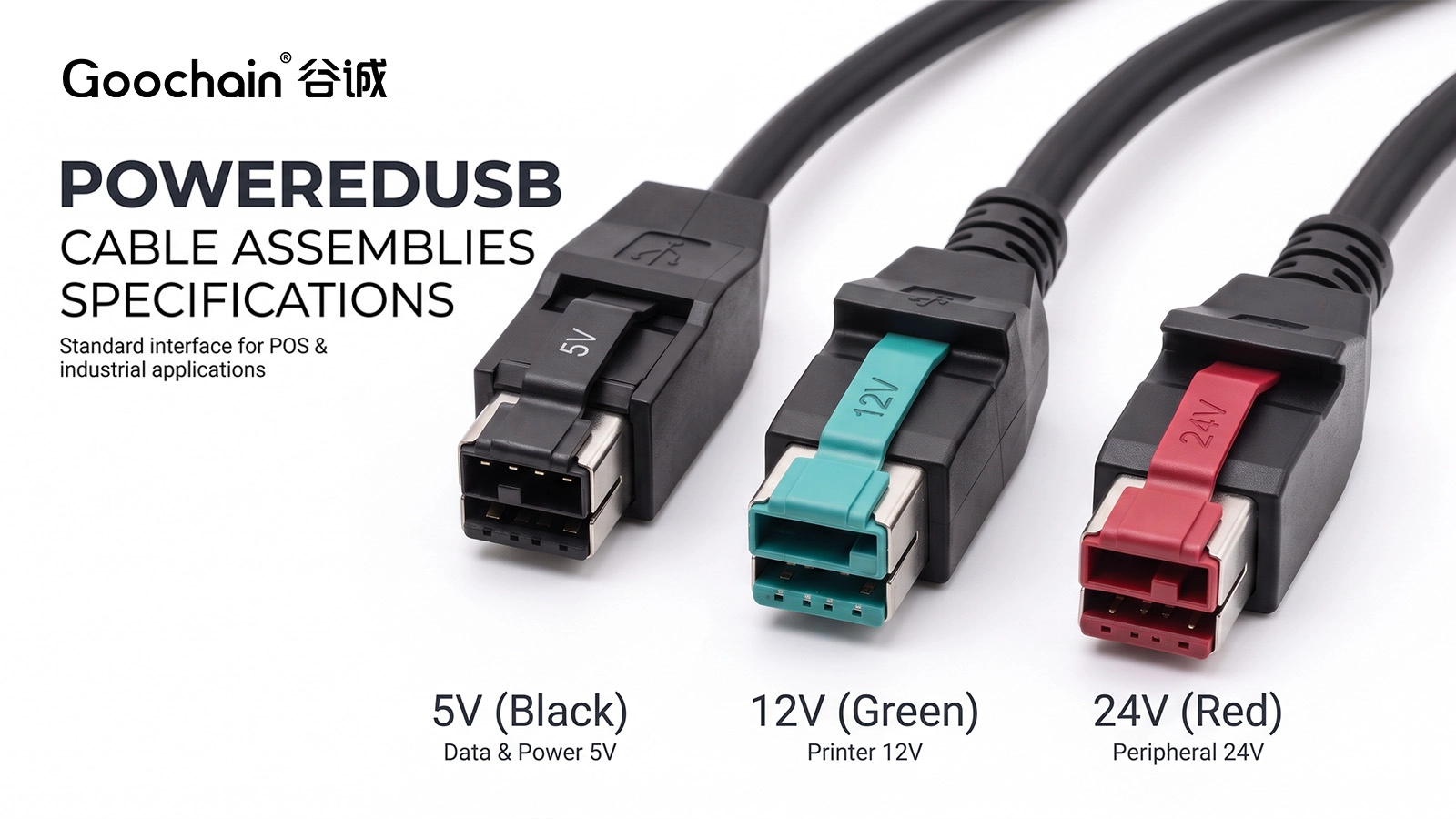

PoweredUSB 主机接口有 5V、12V 和 24V 版本，并具有相应的机械键控。该电压标识与该接口相关的辅助电源。这并不意味着每个触点都带有该电压。 USB 部分和附加电源触点具有不同的功能，必须在电缆设计中保留这些功能。

连接器颜色可以帮助识别版本，但物理键控、设备文档和引脚图是更有力的证据。外壳颜色绝不应该成为选择替换件的唯一依据。

为什么设备端需要单独检查

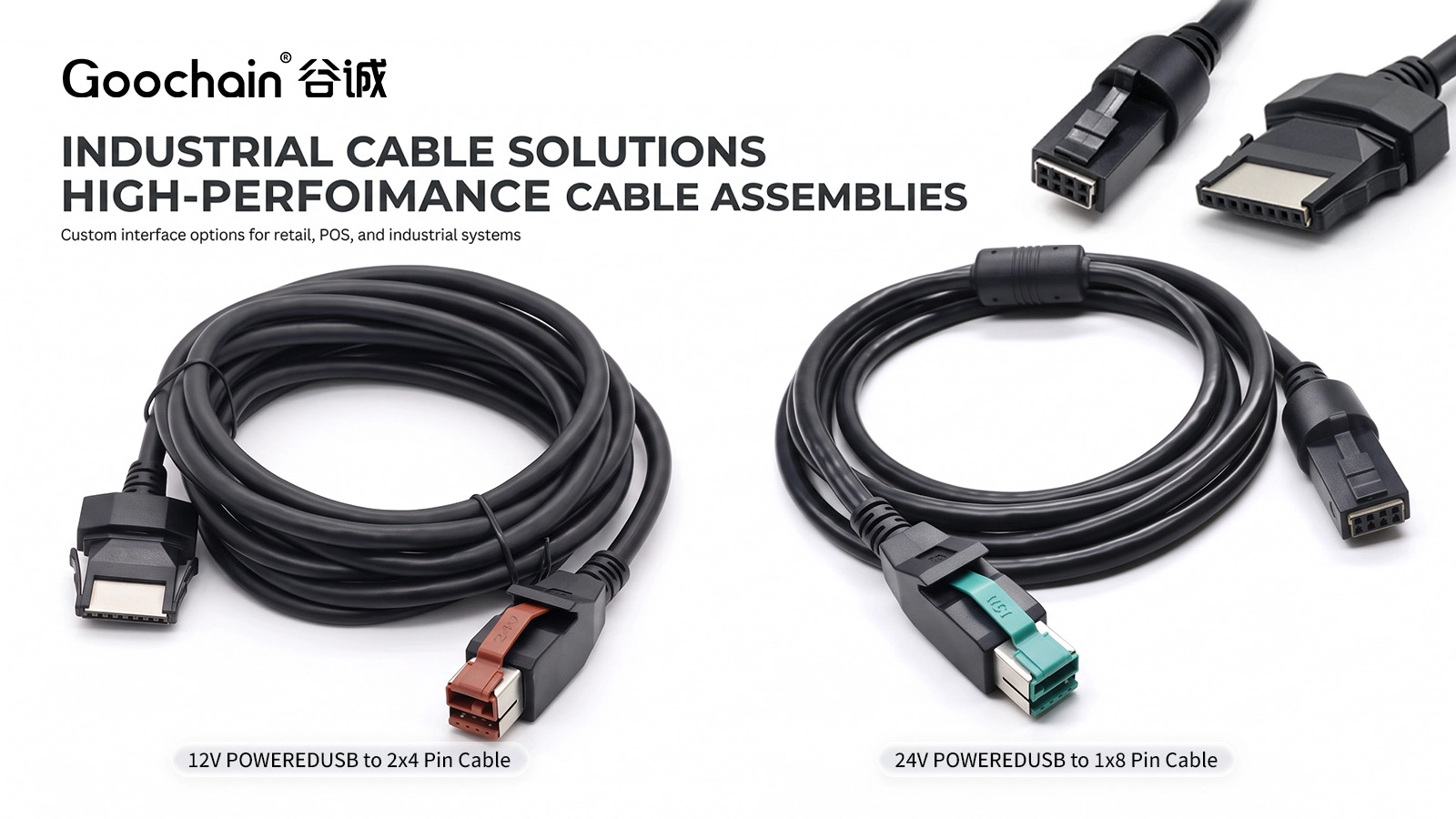

外围设备可以使用 2×4 连接器、1×8 连接器、单独的 USB-B 和电源插座或设备特定接口。正确安装的主机插头并不能保证另一端电气适用。这 供电 USB 电缆系列 包括这些不同的连接方法。

如需更换，请收集两个连接器表面和设备型号的清晰图片。如果打印机或终端有可选的接口板，请识别实际安装的板。记录连接器类型、锁定功能和引脚编号，而不是仅仅依赖产品照片。

仅供电和数据供电

某些供电 USB 电缆组件使用额外电源为直流插头或专用电源连接器供电。它们不一定提供 USB 数据连接。其他组件为设备提供这两种功能。这些配置需要不同的描述和零件编号，因此采购团队不会用一种替代另一种。

如果外设需要不同的电压，则需要设计转换电路，除非已通过指定接口提供所需的电源轨。连接器的被动改变不是电压调节。

指定制造装配

向电缆制造商提供主机接口、设备连接器、接线图、工作负载和所需的 USB 功能。然后定义安装长度、间隙和任何移动。这样可以同时检查导体尺寸、屏蔽层和应力消除装置。

谷诚在占地 5,000 平方米的东莞工厂生产定制 PoweredUSB 组件。我们的 OEM 和 ODM 工程支持 包括图纸审查、样品开发和制造规划。将连接器参考、电缆图纸修订版和接受的样品放在一起，以便以后重新订购时引用相同的组件。

问答

24V PoweredUSB 端口是否会将 24V 电压施加到普通 USB 数据触点上？

辅助电源和 USB 触点具有不同的分配。完整的连接必须遵循定义的接口和电缆引脚排列。

我可以仅根据电缆长度和电压订购吗？

不需要。设备连接器和引脚图对于建立兼容性也是必要的。
