USB 10Gbps 데이터 및 충전용 USB-C - 16핀 자기 포고 핀 케이블

맞춤형 USB-C-16핀 자기 포고 핀 케이블

Goochain USB Type-C - 16핀 자기 포고 핀 케이블은 하나의 컴팩트 인터페이스를 통해 고속 데이터, 전력 및 반복적인 도킹이 필요한 장비를 위해 설계되었습니다. 승인된 시스템 구성에 따라 케이블은 충전, 자기 정렬 및 블라인드 결합 작동을 지원하면서 USB 10Gbps 성능을 위해 개발 및 테스트될 수 있습니다.

이 제품은 맞춤형 OEM 및 ODM 통합을 위해 만들어졌습니다. 핀 할당, 케이블 길이, 차폐, 접지, 하우징, 자력, 작동 스트로크 및 기계적 인터페이스는 범용 사양으로 취급되지 않고 고객의 장치에 따라 확인됩니다.

이 제품은 전문 도킹 및 장치 연결을 위한 Goochain의 고속 포고 핀 커넥터 솔루션에 속합니다.

빠른 하이라이트

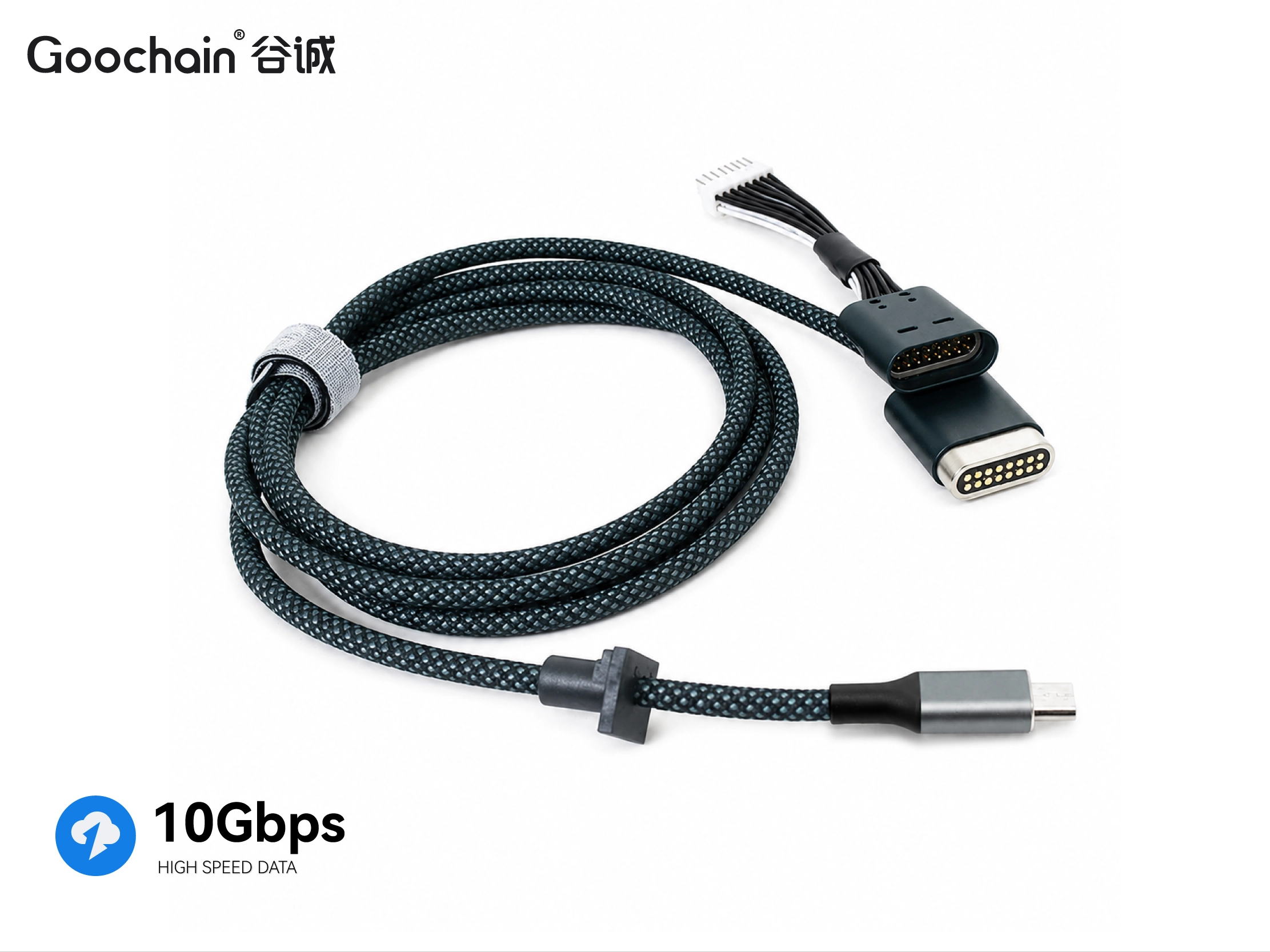

• USB Type-C - 16핀 자기 포고 핀 케이블 조립
• 승인된 구성에서 최대 10Gbps의 데이터 속도에 맞게 설계 및 테스트되었습니다.
• 충전 및 고속 데이터 전송 지원
• 자기 정렬 및 블라인드 결합 구조 사용 가능
• 금도금 스프링 장착 접점
• 맞춤형 케이블 길이, 차폐, 핀아웃, 하우징 및 자기 구조
• 도킹 스테이션, PDA, 바코드 스캐너, POS 단말기, 의료 전자 제품 및 산업 장비에 적합
• OEM/ODM 시제품 및 양산 지원

일반적인 사양

내부 메모: 이 정확한 제품에 대한 도면 및 테스트 보고서를 통해 확인되지 않는 한 고정 전압, 전류, 전력량, 결합 주기 값, 접촉 저항 또는 IP 등급을 추가하지 마십시오.

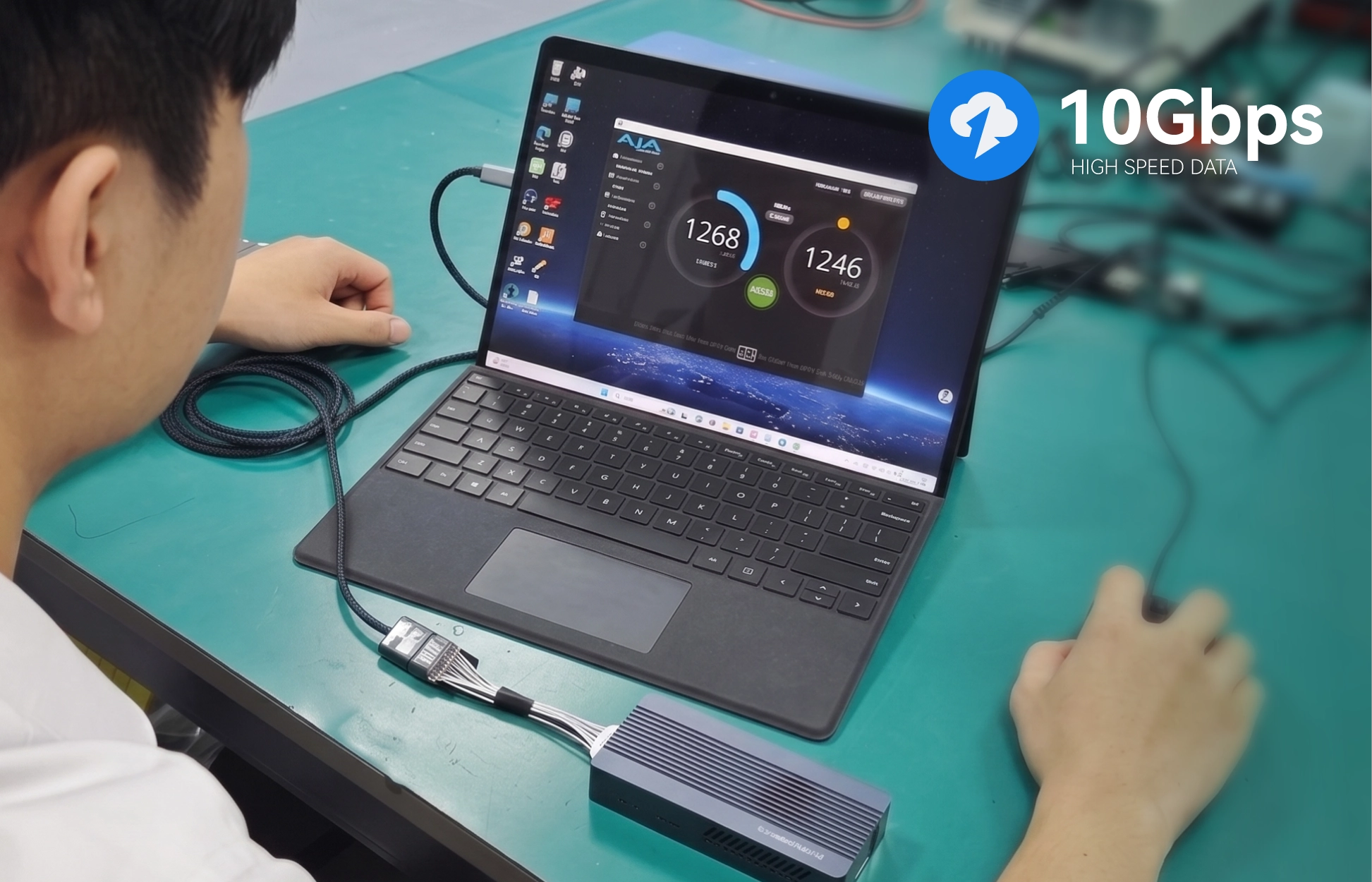

포고 핀 인터페이스를 통한 USB 10Gbps 성능

고속 USB 성능은 전체 전송 채널에 따라 달라집니다. 이 케이블에서 신호는 장치 측 PCB 또는 결합 접점에 도달하기 전에 USB Type-C 커넥터에서 원형 케이블과 스프링 장착 접점 인터페이스를 통해 이동합니다.

안정적인 채널을 개발하기 위해 Goochain은 차동 쌍 라우팅, 임피던스 전환, 차폐, 접지, 핀 할당, 접촉 안정성, 케이블 길이 및 장치 측 구조를 검토합니다. 그런 다음 합의된 구성을 사용하여 샘플을 검증합니다.

"최대 10Gbps"라는 표현은 테스트된 구성에 적용됩니다. 케이블 길이, 포고 핀 배열, PCB, 커넥터 하우징, 호스트 또는 장치를 변경하면 재검증이 필요할 수 있습니다. 포고 핀이 USB 10Gbps를 지원하는 방법을 읽고 관련 신호 무결성 설계 고려 사항을 검토하세요.

하나의 연결로 충전, 데이터, 도킹

16핀 인터페이스를 통해 프로젝트 팀은 전원, USB 데이터, 접지 및 프로젝트별 보조 신호에 대한 접점을 할당할 수 있습니다. 최종 핀아웃은 장치 아키텍처를 중심으로 개발되었습니다.

자기 정렬은 결합 부품을 제 위치로 안내하는 데 도움이 되며 스프링 장착 접점은 설계된 작업 스트로크를 수용합니다. 블라인드 결합 구조를 통해 일상적인 도킹이 더 빨라지고 정밀한 수동 커넥터 정렬의 필요성이 줄어듭니다. 하루에 여러 번 연결된 장비의 경우 유용성이 향상되고 장치의 기본 USB 콘센트를 반복적으로 처리하는 일이 줄어듭니다.

적용 사례

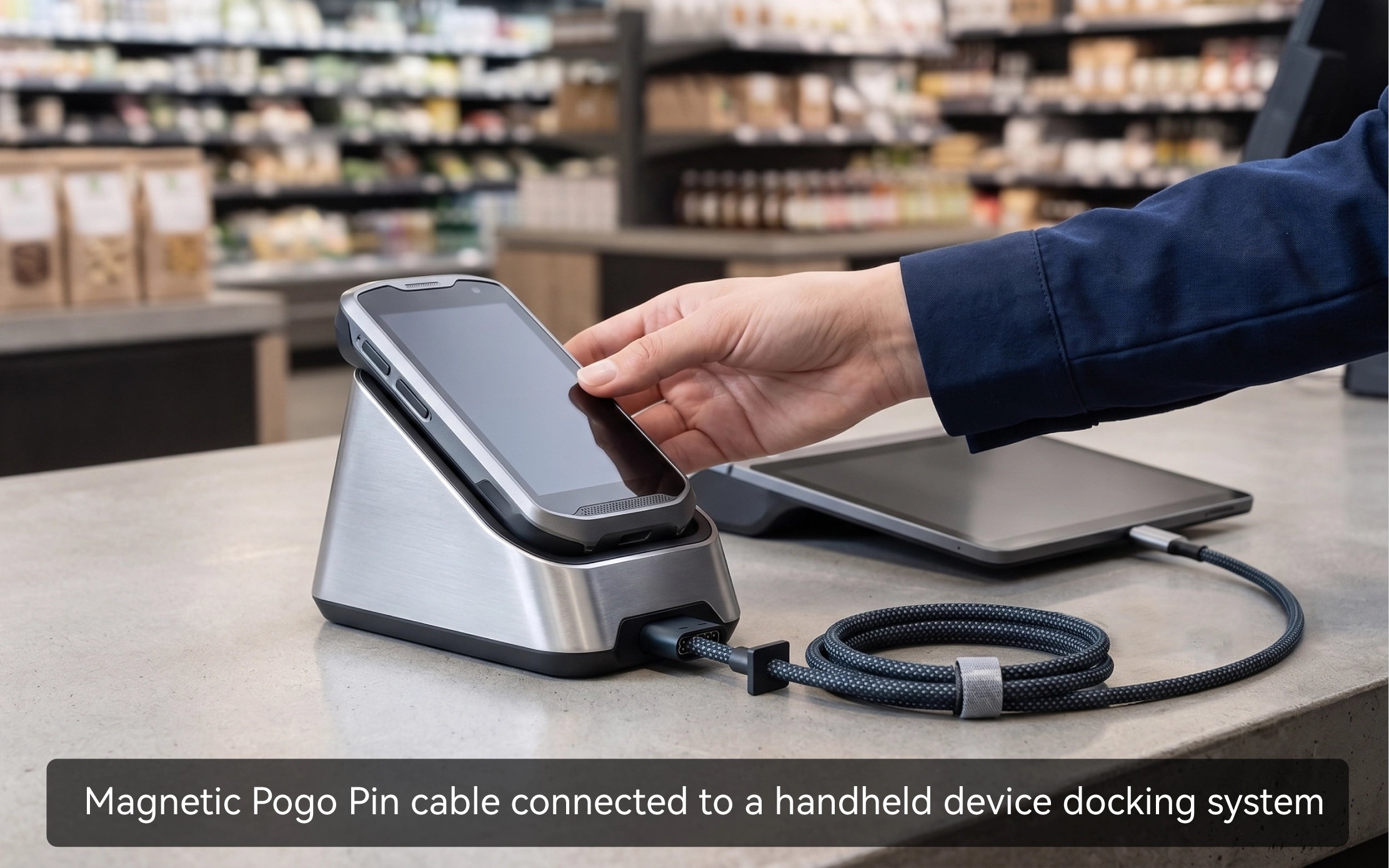

• 견고한 태블릿 및 휴대용 단말기 도크;

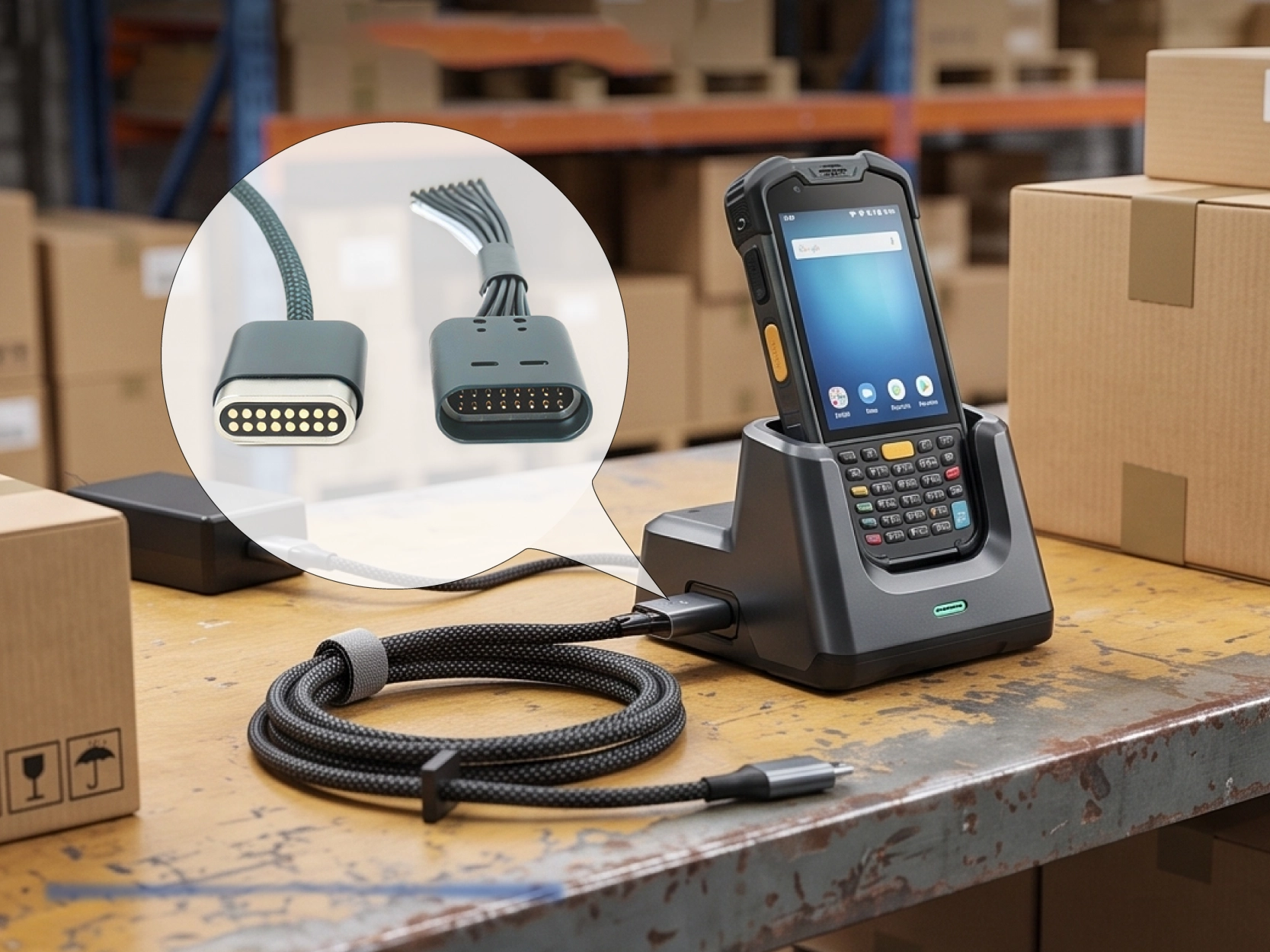

• 바코드 스캐너 및 PDA 충전/데이터 스테이션;
• POS 단말기 및 태블릿 기반 소매 장비;
• 의료 및 진단 전자 장치;
• 산업용 컨트롤러 및 탈착식 모듈;
• 프로그래밍, 서비스 및 검사 설비;
• 깔끔한 외부 인터페이스가 필요한 스마트 기기.

사용자 정의 옵션

사용 가능한 프로젝트 옵션은 다음과 같습니다.

• 케이블 길이, 외경, 색상 및 재킷 재질;
• 도체, 차폐 및 접지 구조;
• 16핀 할당 및 접점 레이아웃,
• 커넥터 하우징, 모양, 오버몰드 및 스트레인 릴리프;
• 자기 극성, 자기력 목표 및 정렬 기능;
• 결합 접점 PCB 또는 접점 패드 설계 지원;
• USB Type-C 커넥터 방향;
• 충전 및 보조 신호 요구 사항;
• 로고, 라벨 및 포장;
• 프로젝트별 테스트 및 검사 기록.

사용 가능한 공간에 FPC 구조가 더 적합하다면 본 제품을 비교해보세요. Goochain의 USB-C-Pogo Pin FPC 케이블 원형 케이블과 FPC 선택 가이드를 읽어보세요.

개발 입력

정확한 제안을 위해 다음을 제공하세요.

• 장치 애플리케이션 및 운영 환경;
• 2D/3D 도면, 샘플 또는 설치 사진;
• 사용 가능한 설치 공간 및 결합 방향
• USB 속도 요구 사항 및 시스템 인터페이스
• 충전 전압/전류 및 보조 신호;
• 핀아웃 또는 필수 신호 목록;
• 선호하는 케이블 길이와 재킷
• 예상 프로토타입 및 연간 수량;
• 검증 및 규정 준수 요구 사항.

RFQ를 보내기 전에 맞춤형 포고 핀 케이블에 필요한 전체 정보 목록을 확인하세요.

품질 및 제조

Goochain은 ISO 9001에 따라 엔지니어링 검토, 케이블 준비, 성형, 조립 및 검사를 지원합니다. ISO 13485 품질 경영 시스템 . 프로젝트별 통제 및 보고서는 생산 전에 합의됩니다. 제품 인증 또는 규제 성명은 특정 구성 및 목표 시장에 유효한 경우에만 적용됩니다.

맞춤형 디자인 요청

도면, 핀아웃 또는 참조 샘플을 보내십시오. Goochain은 도면 및 견적을 준비하기 전에 기계적 인터페이스, 전기적 요구 사항 및 검증 계획을 검토합니다.

CTA: 맞춤형 10Gbps Pogo Pin 케이블 제안 요청
