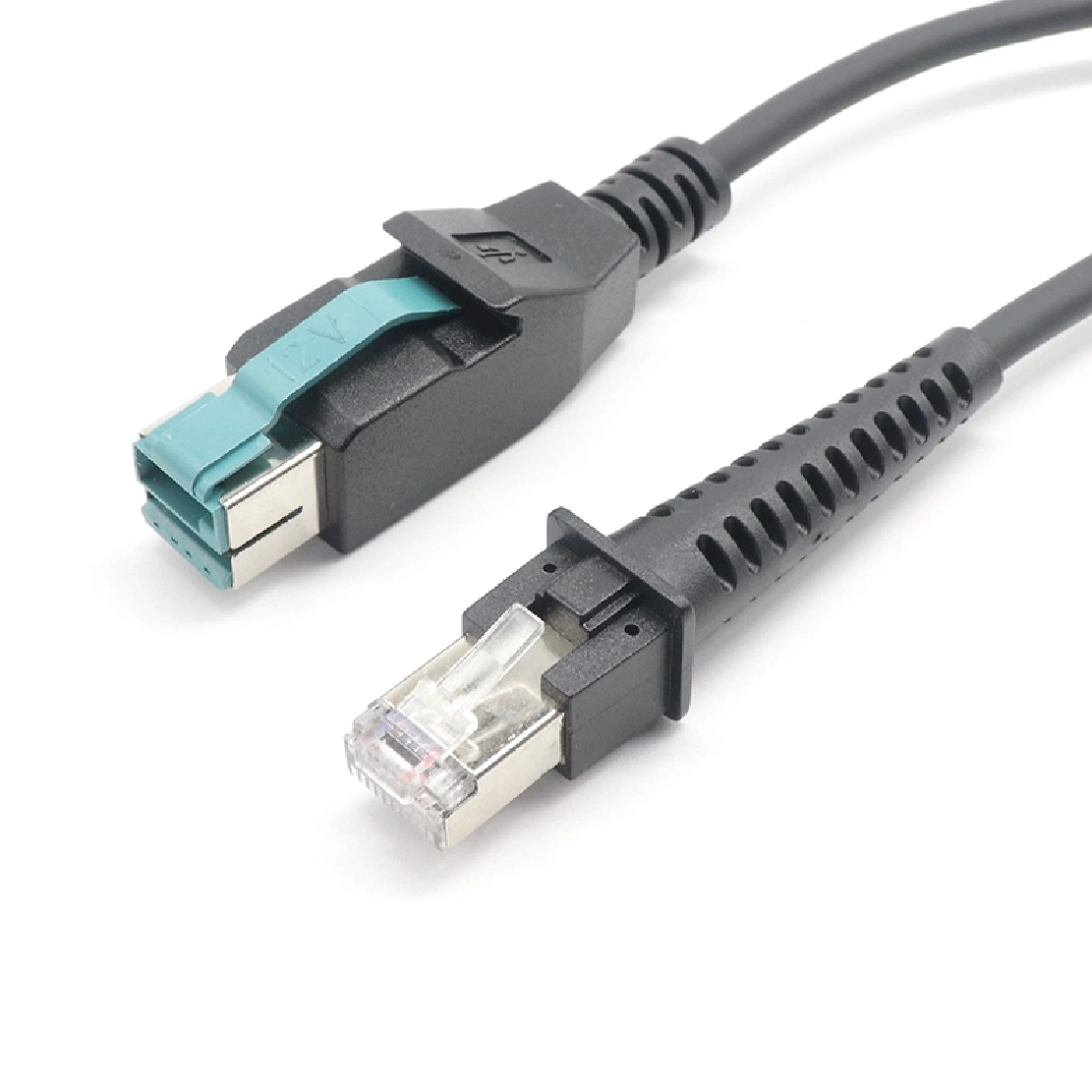

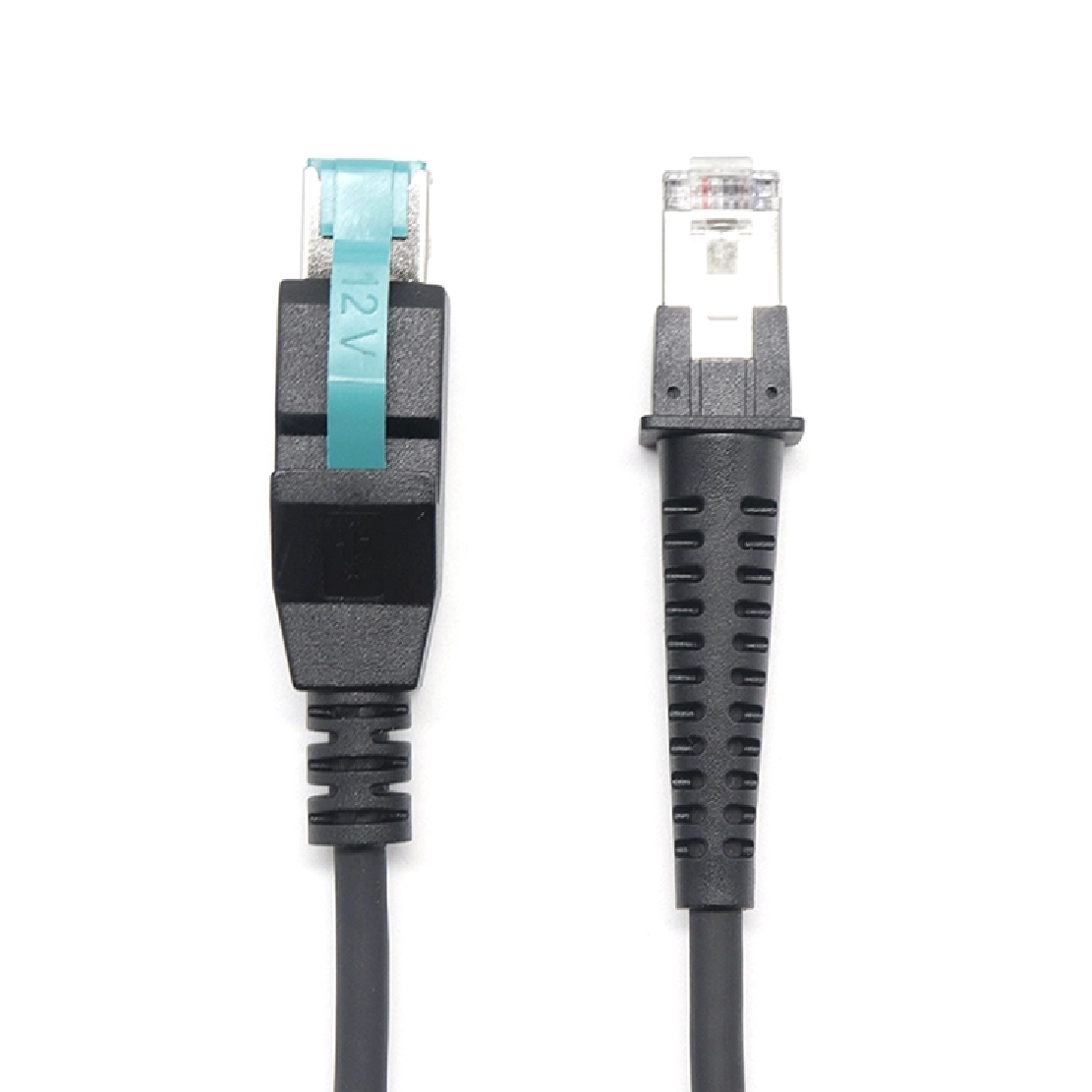

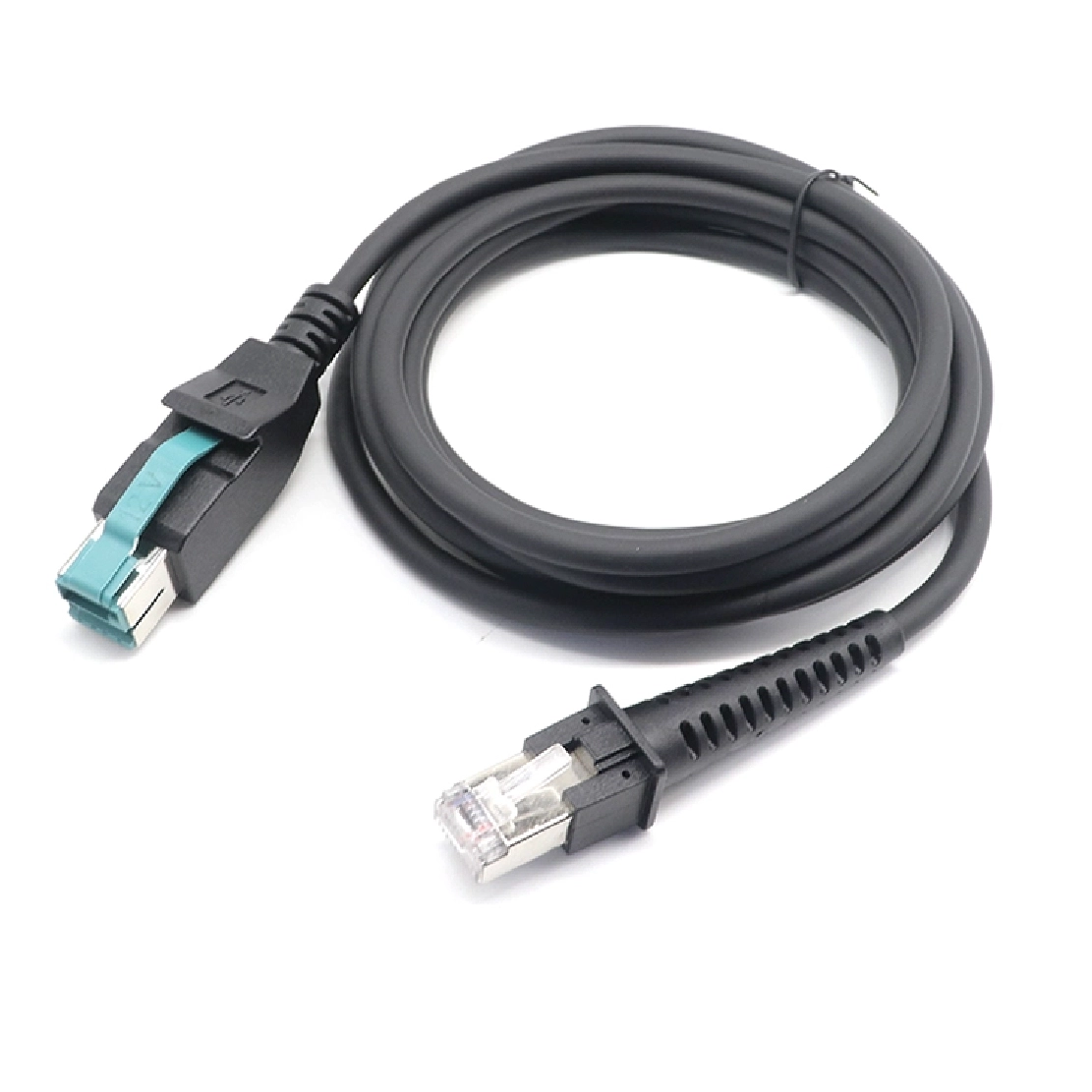

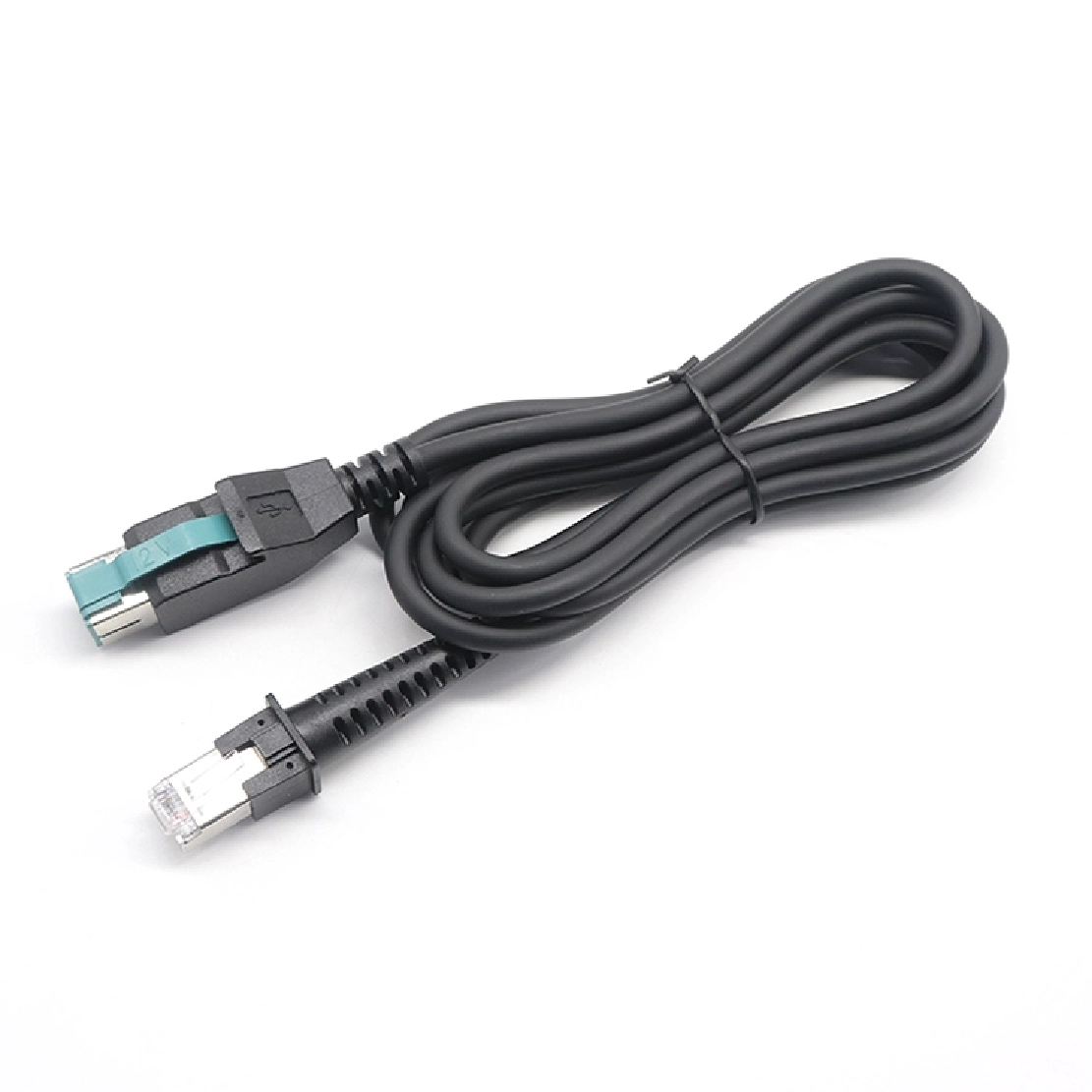

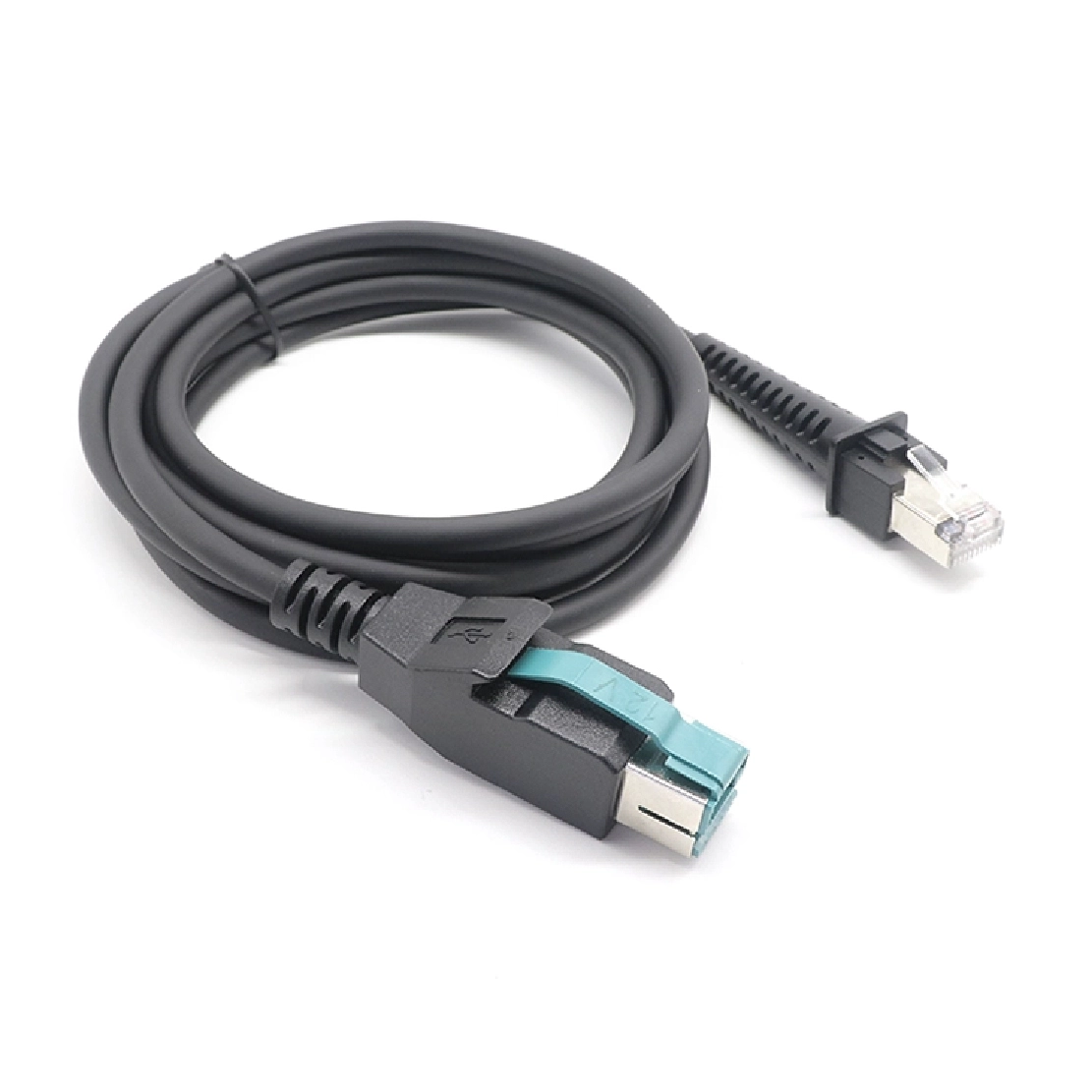

Un cable de escáner recto con un enchufe de host POWEREDUSB con llave de 12 V y un enchufe de dispositivo RJ50 10P10C, cableado para el modelo de escáner especificado.
Goochain construye este cable de escáner recto entre una conexión de host POWEREDUSB con clave de 12 V y una interfaz de escáner RJ50 10P10C. El enchufe de diez contactos se selecciona para el enchufe del escáner real, con la alimentación, la señal y los contactos no utilizados registrados en un mapa de pines específico del modelo. The cable route includes enough free length for the scan position and connector release. The Datalogic Gryphon reference requires confirmation of the exact model and connection mode; Otros escáneres se revisan individualmente según sus requisitos eléctricos y de conector.
Goochain fabrica conjuntos de cables de escáner rectos que conectan un puerto host USB POWERED de 12 V a una interfaz de escáner RJ50 10P10C específica. Las conexiones de alimentación y datos siguen el mapa de pines del escáner aprobado, mientras que la carcasa del enchufe modular, la longitud del cable y el alivio de tensión se seleccionan para el equipo y su posición de trabajo.
Diseñado para instalaciones compatibles de escaneo de códigos de barras en mostradores de pago, mesas de servicio y quioscos de autoservicio, este conjunto proporciona una ruta de cable definida entre el host y el escáner. Forma parte de nuestra Cable de equipo POS POWEREDUSB rango, con cada construcción especificada para el dispositivo de destino en lugar de tratarse como un cable de escáner universal.
El enchufe RJ50 10P10C proporciona diez posiciones de contacto, pero su apariencia no establece el cableado. Diferentes escáneres pueden asignar de manera diferente el suministro, la tierra, los datos y otras funciones. Por lo tanto, un conector con ajuste mecánico necesita un mapa de contactos verificado para el modelo exacto de escáner y el modo de conexión seleccionado.
El dibujo debe identificar tanto las vistas de los conectores como la función de cada contacto utilizado, incluidas las posiciones que deben permanecer desconectadas. También debe confirmar cómo se enruta el suministro del host y si se requiere terminación de blindaje. El número de conectores por sí solo no establece el protocolo de comunicación ni la velocidad de datos.
| Artículo de especificación | Definición para el dibujo del cable. |
|---|---|
| Conexión de host | Interfaz POWEREDUSB con clave de 12 V, referencia del puerto host y cableado requerido. |
| Conexión del escáner | Enchufe RJ50 10P10C, carcasa exacta, geometría de pestillo y acceso a enchufe. |
| Mapeo electrico | Asignación de contactos específicos del escáner, requisitos de interfaz y posiciones no utilizadas. |
| Construcción de cables | Longitud del cable recto, selección del conductor, cubierta, protección contra tirones y blindaje cuando se especifique. |
Un cable recto es adecuado para instalaciones en las que se puede planificar el recorrido y asegurar una longitud adicional. Para un escáner fijo, mida el recorrido real a través del mostrador o quiosco, incluidas las aberturas de enrutamiento y el espacio necesario para llegar a ambos puertos. Deje suficiente longitud de servicio para retirar o reposicionar la unidad sin cargar los conectores.
Para un escáner de mano, incluya la distancia desde su posición de reposo hasta el punto de escaneo normal más lejano. Mantenga la sección móvil libre de puntos enganchados y evite fijar el cable inmediatamente detrás del enchufe del escáner. El conector, el protector contra tirones y el codo relajado del cable deben caber en el espacio disponible, con acceso al pestillo modular para su extracción.
Un cable de trabajo existente puede ayudar a establecer la construcción del enchufe y la longitud instalada. Combínelo con la documentación del escáner para definir el plano de reemplazo, incluido el mapa de contactos, las conexiones del blindaje cuando corresponda y la identificación de la pieza. La evaluación de la muestra debe cubrir tanto el ajuste físico como el funcionamiento con la configuración prevista del host y del escáner.
Goochain respalda la producción OEM y el desarrollo ODM de conjuntos de cables USB con alimentación en Dongguan, China. Nuestro Fábrica y calidad El proceso cubre la inspección del material entrante, la mano de obra del ensamblaje y las verificaciones finales. El plan de inspección del proyecto puede especificar la continuidad del cableado, las dimensiones del conector, la longitud del cable, el etiquetado y las comprobaciones funcionales acordadas con respecto a la muestra aprobada.
¿RJ50 es lo mismo que una conexión de red RJ45?
El número RJ50 aquí identifica un enchufe modular de diez contactos y diez posiciones. No debe sustituirse por un enchufe Ethernet de ocho contactos ni asignarse un patrón de cableado Ethernet.
¿Funcionará este cable con cualquier escáner que tenga un enchufe de diez contactos?
La compatibilidad requiere la carcasa, el pestillo, la distribución de pines, los requisitos de alimentación y la interfaz de comunicación correctos para el escáner específico. Un recuento de contactos coincidentes por sí solo no es suficiente.
¿Qué se debe suministrar para un reemplazo o una longitud personalizada?
Proporcione el modelo del escáner, los detalles del puerto host, el modo de conexión y un mapa de pines aprobado o un cable de referencia que funcione. Incluya la longitud de ruta requerida y el movimiento del escáner para que la longitud final incluya la asignación de servicio utilizable.
Solicite una muestra de cable de escáner. Envíe fotografías o dibujos de su conector, requisitos eléctricos, ruta del cable instalado y cantidad objetivo. Goochain puede revisar la interfaz y la construcción antes de confirmar la especificación de la muestra.
Mantenga los campos obligatorios al mínimo. Adjunte dibujos/fotos para una cotización precisa.
Consejo: Una simple fotografía de instalación a menudo ahorra entre 2 y 3 rondas de preguntas.
Cotización 1–2 días; desarrollo 15 a 20 días; producción en masa 20-25 días (depende del proyecto).
Sí. La muestra de referencia los requisitos ayudan a confirmar los dibujos y el plan de prueba.
Depende de los materiales y la complejidad. Apoyamos prototipos y producción en masa escalable.
