Una interfaz para alimentación, datos y acoplamiento repetido

Un sistema de acoplamiento debe conectar el dispositivo rápidamente, mantenerlo en la posición correcta y mantener un contacto eléctrico confiable durante el uso diario. Para equipos empresariales y profesionales, es posible que la base también necesite cargar el dispositivo, sincronizar datos, actualizar el firmware o conectar accesorios.

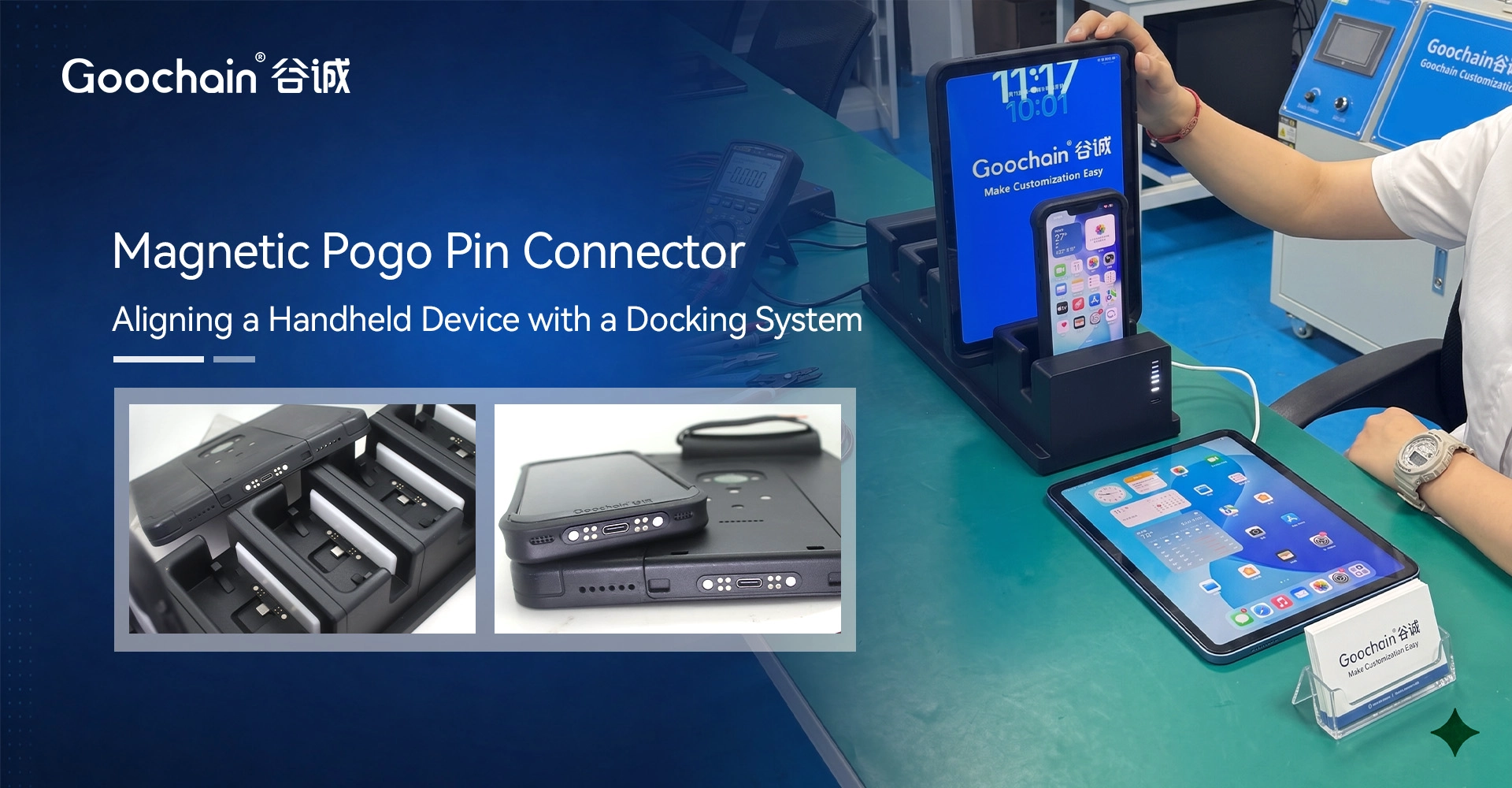

Un conector Pogo Pin magnético personalizado puede combinar estas funciones en una interfaz compacta. Los contactos accionados por resorte se adaptan a la carrera de acoplamiento diseñada, mientras que los imanes y las guías mecánicas ayudan a alinear el dispositivo con la base.

Para aplicaciones que requieren transferencias de datos grandes o frecuentes, la interconexión se puede desarrollar como parte de un Canal USB de 5 Gbps o USB de 10 Gbps . Explore las soluciones de conector Pogo Pin de alta velocidad de Goochain para una plataforma de ingeniería más amplia.

¿Por qué utilizar Pogo Pins en un muelle?

Alineación rápida

Los imanes y las funciones mecánicas pueden guiar el dispositivo a su posición. Esto reduce la necesidad de localizar e insertar un pequeño enchufe durante cada ciclo de acoplamiento.

Contacto repetible

Los contactos cargados por resorte mantienen la presión diseñada a través de tolerancias mecánicas normales. El conector aún requiere una carrera de trabajo, un tamaño de almohadilla, un soporte de carcasa y una alineación correctos.

Carga y datos integrados

Una interfaz multipin puede asignar contactos separados para alimentación, datos USB, tierra y señales auxiliares. La configuración de pines exacta se personaliza para el dispositivo.

Manejo reducido del puerto del dispositivo principal

Una interfaz de base dedicada puede reducir la inserción diaria repetida en el receptáculo USB principal del dispositivo. El equipo del producto puede conservar el puerto USB para servicio u otros accesorios mientras el acoplamiento de rutina utiliza la interfaz Pogo Pin.

Flexibilidad del diseño industrial

El área de contacto se puede integrar en la parte trasera, lateral o inferior del dispositivo. Una carcasa personalizada puede respaldar la apariencia deseada, la dirección de inserción y el flujo de trabajo del usuario.

Bases de carga únicamente frente a bases de carga y datos

Una base de carga únicamente normalmente necesita menos requisitos de señal y puede permitir una interfaz de contacto más pequeña. Una base de carga y datos requiere enrutamiento adicional, conexión a tierra y validación del sistema.

Si la base solo carga pequeños registros o archivos de configuración, USB 2.0 puede ser suficiente. La sincronización de flotas, la transferencia de imágenes, los archivos grandes o los flujos de trabajo de servicios de alto rendimiento pueden justificar un USB de 5 Gbps o un USB de 10 Gbps. Utilice nuestra guía de comparación de velocidades USB para seleccionar un nivel adecuado.

La potencia de carga y la velocidad de datos USB se deben especificar por separado. Una base de alta potencia no proporciona automáticamente datos de alta velocidad.

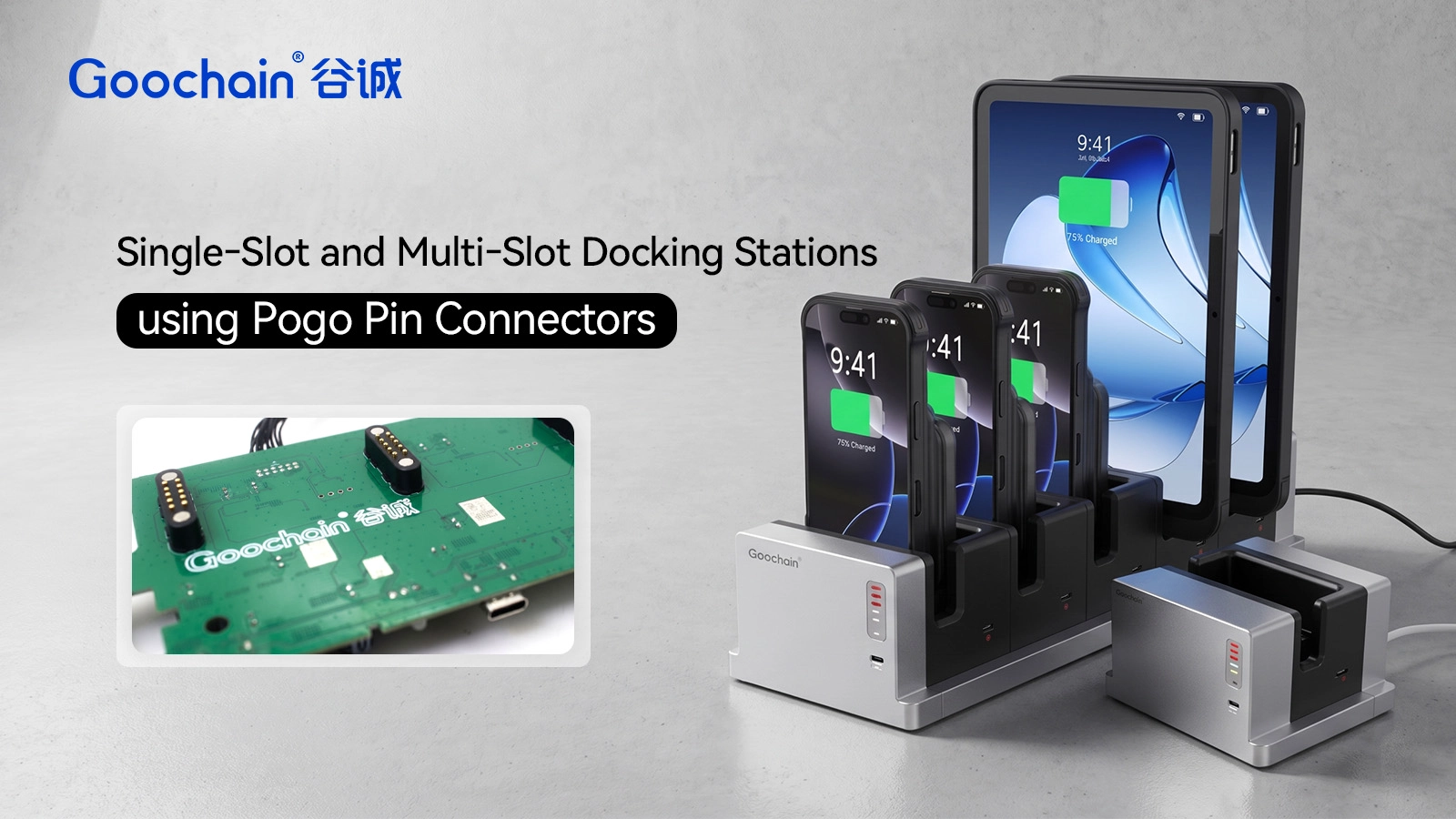

Acoplamiento de ranura única y de múltiples ranuras

Muelles de una sola ranura  son adecuados para un dispositivo utilizado en una estación de trabajo, vehículo, mostrador POS, carro médico o banco de servicio. El equipo de producto puede centrarse en el acoplamiento con una sola mano, el ángulo de visión, el enrutamiento de cables y la integración de accesorios.

Muelles de múltiples ranuras  son adecuados para flotas de almacenes, comercio minorista, logística, hostelería y empresas. Además del conector, el diseño debe considerar la distribución de energía, el calor, el espaciado, la gestión de cables, la identificación de dispositivos y el comportamiento simultáneo de los datos.

Ejemplos de aplicación

Escáneres de códigos de barras y PDA

Los dispositivos de almacén y logística se acoplan repetidamente en los distintos turnos. Un conector guiado puede admitir la carga, la sincronización de datos y la gestión de dispositivos sin necesidad de insertar un enchufe con precisión.

Tabletas resistentes y terminales portátiles

Una base guiada magnética o mecánicamente puede conectar una tableta a una estación de trabajo, vehículo o base de servicio de campo. Se pueden desarrollar juntos estuches personalizados, soportes y módulos de contacto del lado del dispositivo.

POS y sistemas minoristas

Los equipos POS de tableta, terminales de pago y dispositivos de autoservicio pueden utilizar una base Pogo Pin para la carga diaria, la conectividad periférica y la comunicación de datos.

Electrónica médica y de diagnóstico

Los monitores portátiles, los módulos de diagnóstico y las herramientas de servicio pueden requerir un acoplamiento confiable y una limpieza o manipulación controlada. Se deben revisar los materiales, la geometría, la documentación de calidad y el uso previsto para el proyecto específico.

Equipos industriales y de prueba

Los controladores extraíbles, los instrumentos de prueba, los dispositivos de programación y los módulos de adquisición de datos pueden beneficiarse de un contacto repetible y una conexión rápida.

Factores de diseño mecánico

• dirección de atraque y movimiento del usuario;
• polaridad magnética y fuerza de sujeción del objetivo;
• guías mecánicas que evitan un acoplamiento incorrecto;
• Carrera de trabajo y fuerza de contacto del Pogo Pin;
• acumulación de tolerancias de dispositivos y muelles;
• tamaño de la almohadilla, coplanaridad y acabado superficial;
• protección contra impactos laterales o daños por deslizamiento;
• cable, PCB o retención de FPC ;
• limpieza, escombros y exposición ambiental;
• fuerza de liberación y usabilidad con una sola mano.

Los imanes deben ayudar a la alineación, no compensar la inestabilidad de la carcasa. Las guías mecánicas y los topes duros deben proteger los contactos de una compresión o corte excesivos.

Factores de datos de alta velocidad

Cuando la base admite USB de 5 Gbps o 10 Gbps, la ruta de datos a través de la base, el cable, Interfaz Pogo Pin y la PCB del dispositivo debe diseñarse como un canal. La disposición de los pines, la referencia a tierra, el blindaje, las transiciones de PCB y la longitud del cable requieren una revisión de ingeniería.

Consulte el cable USB-C a Pogo Pin magnético de Goochain para ver un ejemplo de cable redondo de alta velocidad.

Información necesaria para un conector de acoplamiento personalizado

Proporcione el modelo o dibujo del dispositivo, el concepto de acoplamiento, la ubicación del contacto, la dirección de acoplamiento, los requisitos de energía, la velocidad del USB, la distribución de pines, la longitud esperada del cable, los requisitos de una o varias ranuras, el entorno y la cantidad esperada.

Nuestra guía de personalización del cable Pogo Pin proporciona una lista de verificación completa de RFQ.

Conclusión

Los conectores magnéticos Pogo Pin pueden hacer que un sistema de acoplamiento sea más rápido de usar y más fácil de integrar al mismo tiempo que combina energía, datos y señales auxiliares. Un diseño confiable requiere conector, base, dispositivo, cable o FPC, PCB y trabajo de validación coordinados.

Goochain respalda el desarrollo de interconexiones de acoplamiento personalizadas desde la revisión de ingeniería y los dibujos hasta los prototipos, la validación y la producción.
