La respuesta corta

Sí. Una conexión Pogo Pin puede admitir USB de 10 Gbps, pero el resultado depende del canal de transmisión completo y no solo de los contactos accionados por resorte.

Para lograr datos confiables de alta velocidad, el Conector USB tipo C , cable o FPC, disposición de pines Pogo, contacto de acoplamiento, conexión a tierra, transiciones de PCB, alineación mecánica, host y dispositivo deben funcionar como un solo sistema. Luego se debe probar la configuración final en condiciones definidas.

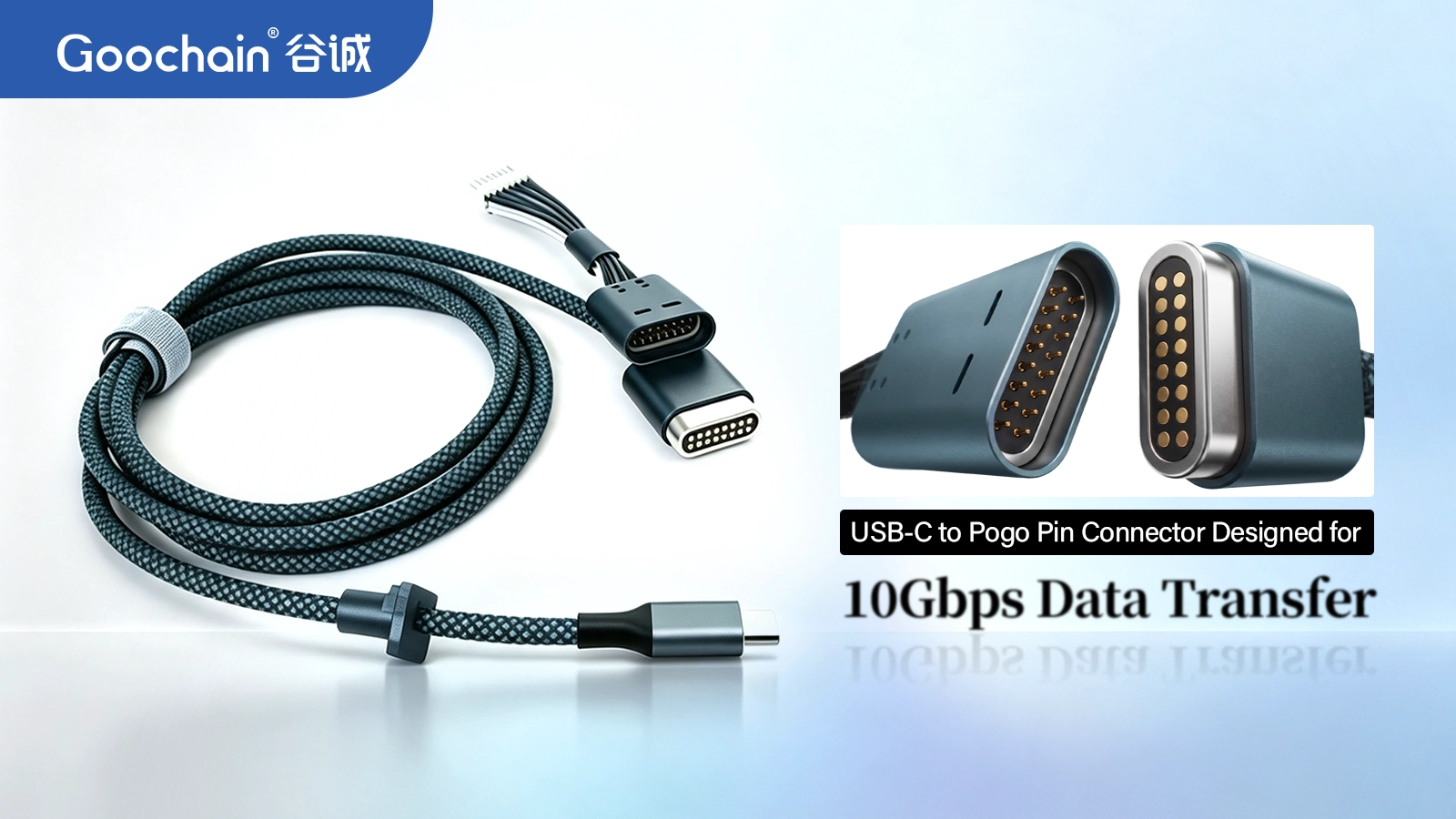

Goochain ha desarrollado conjuntos de cables USB Type-C a Pogo Pin para USB 5Gbps y Aplicaciones USB de 10 Gbps , incluyendo cables redondos y estructuras FPC. Se trata de soluciones de ingeniería personalizadas en lugar de cables de carga magnéticos universales.

¿Qué significa USB de 10 Gbps?

USB 10Gbps es el nombre actual dirigido al consumidor para el nivel de rendimiento descrito anteriormente como USB 3.1 Gen 2 y posterior USB 3.2 Gen 2. Se refiere a la capacidad de señalización de la conexión de datos USB, no a la forma del conector.

USB Type-C describe la interfaz del conector. Un cable o puerto tipo C no admite automáticamente 10 Gbps; sus capacidades reales de datos, carga y video dependen de la implementación completa.

Para lograr SEO y claridad para el cliente, la página de un producto puede utilizar ambas expresiones: “USB 10Gbps” como nombre de rendimiento principal y “USB 3.1 Gen 2” como término heredado que todavía se utiliza en muchos dibujos y búsquedas de compras.

¿Por qué la transición de un pin Pogo es más difícil que un cable estándar?

Un cable USB convencional utiliza un conector definido en cada extremo. Una solución Pogo Pin introduce una interfaz de contacto separable adicional. Esto crea variables tanto eléctricas como mecánicas.

A altas velocidades de datos, pequeños cambios en la geometría pueden afectar la señal. Los riesgos potenciales incluyen:

• discontinuidad de impedancia en la transición del conector;
• enrutamiento desigual dentro de un par diferencial;
• un camino de retorno incompleto o indirecto;
• diafonía de contactos de señal o alimentación adyacentes;
• pérdida de inserción por una estructura de cable larga o inadecuada;
• contacto inestable causado por una compresión insuficiente o desalineación;
• variación causada por tolerancia, contaminación o atracamiento repetido;
• mala transición del contacto de acoplamiento a la PCB del dispositivo.

Estos riesgos no significan que los Pogo Pins no puedan transportar datos de alta velocidad. Significan que una interfaz Pogo Pin de alta velocidad debe tratarse como una interconexión diseñada en lugar de un simple contacto de carga.

¿Qué hace posible el USB de 10 Gbps?

#### 1. Una asignación de PIN diseñada específicamente

Los pares de alta velocidad deben disponerse con una referencia adecuada y separación de contactos ruidosos de potencia o control. El diseño exacto depende del tamaño del conector, la estructura de acoplamiento y la PCB del dispositivo.

#### 2. Cable controlado o geometría FPC

Los pares de datos deben pasar con una geometría coherente a través del cable redondo o del circuito flexible. Estructura de capas FPC , el blindaje del cable, la disposición de los conductores y la longitud afectan al canal.

#### 3. Una estrategia clara de conexión a tierra y de retorno

Los contactos de tierra, los blindajes y los planos de referencia deben conectarse de manera que admitan la ruta de la señal de alta velocidad. Agregar más metal alrededor de un conector no crea automáticamente una ruta de retorno efectiva; se debe revisar la transición completa.

#### 4. Contacto mecánico estable

La carrera de trabajo, la fuerza de contacto, la alineación magnética, el acabado del contacto, la tolerancia de la carcasa y la superficie de contacto deben mantener los contactos en la posición deseada. Un diseño eléctrico de alta velocidad no puede compensar un acoplamiento mecánico poco confiable.

#### 5. Validación de un extremo a otro

El cable ensamblado, la interfaz de acoplamiento, el dispositivo, el host y el dispositivo deben probarse juntos. Una hoja de datos del componente o una simulación son útiles, pero no reemplazan la validación del canal final.

Lea nuestra guía detallada sobre la integridad de la señal para conexiones Pogo Pin para conocer los factores de ingeniería detrás de estos puntos.

Opciones de cable redondo y FPCa

Goochain utiliza dos estructuras principales para proyectos personalizados de Pogo Pin de alta velocidad.

Cable redondo: Adecuado para conexiones externas, cables de acoplamiento, herramientas de prueba y aplicaciones que necesitan flexibilidad de cable convencional y alivio de tensión. Revisar la costumbre Cable USB-C a Pogo Pin de 16 pines para un ejemplo actual.

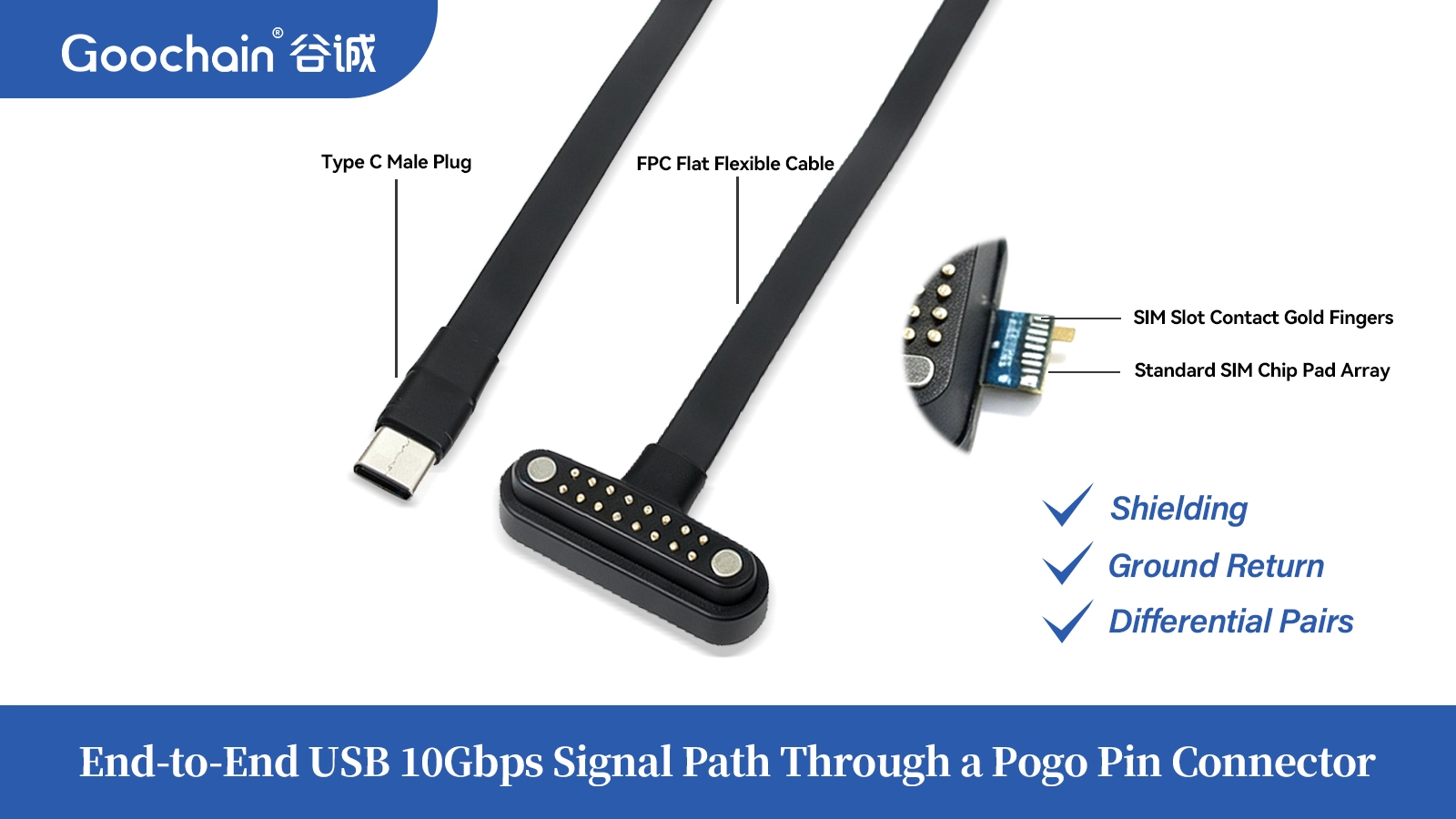

FPC o FFC: Adecuado para productos delgados, enrutamiento interno compacto y rutas de instalación definidas. Revise el cable Pogo Pin FPC de alta velocidad para proyectos en los que un cable redondo ocupa demasiado espacio.

Ninguna estructura es siempre mejor. La elección depende del espacio disponible, la distancia de recorrido, el comportamiento de flexión, el entorno, el proceso de montaje y el plan de validación.

¿Cómo se debe probar la conexión?

Un plan de validación puede incluir:

• enumeración de dispositivos y estabilidad de la conexión;

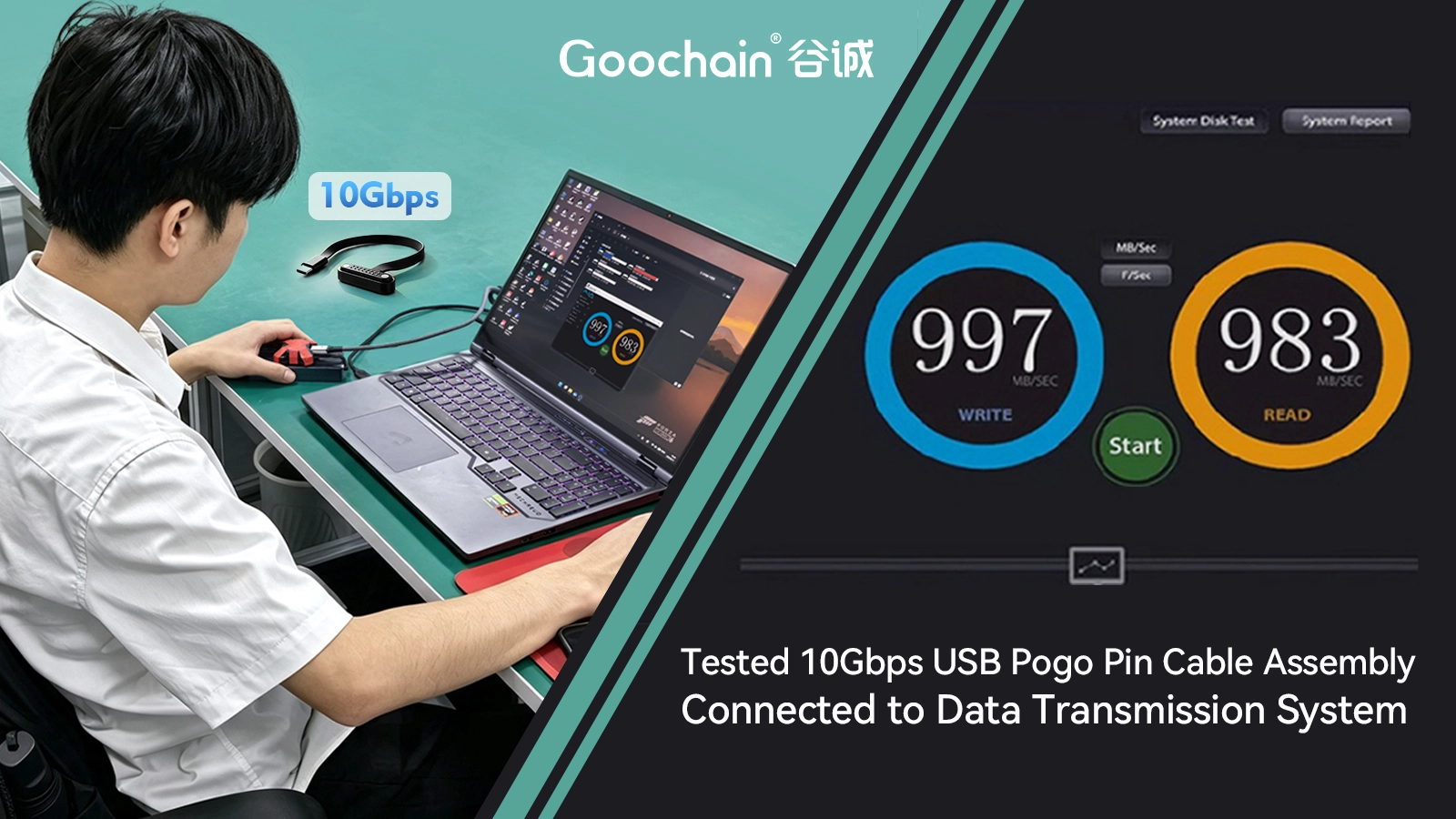

• transferencia sostenida de archivos o pruebas de rendimiento;
• carga y operación de datos simultánea;
• mediciones de señal como diagrama de ojo, TDR o análisis de canal cuando sea necesario;
• comprobaciones repetidas de acoplamiento y alineación;
• pruebas con la longitud de cable, host, dispositivo y accesorio previstos;
• controles de temperatura, vibración o contaminación cuando sean relevantes para la aplicación;
• pruebas eléctricas de producción y límites de inspección definidos.

Sólo las pruebas completadas y aprobadas deben presentarse como declaraciones de producto. Si una prueba cubre una longitud de cable y una configuración de dispositivo, el resultado no debe aplicarse automáticamente a todas las variaciones futuras.

¿Dónde son útiles las conexiones Pogo Pin de 10 Gbps?

Las aplicaciones potenciales incluyen estaciones de acoplamiento de alta velocidad, tabletas resistentes, PDA, lectores de códigos de barras, electrónica médica y de diagnóstico, equipos POS, controladores industriales, cámaras, módulos de datos extraíbles, accesorios de programación y dispositivos inteligentes.

El valor no es sólo la velocidad. La interfaz Pogo Pin puede combinar datos, energía, alineación y acoplamiento repetido en un formato mecánico adaptado al equipo.

Conclusión

Los conectores Pogo Pin pueden admitir USB de 10 Gbps cuando todo el canal está diseñado para un rendimiento de alta velocidad y validado en la configuración final. Se deben considerar en conjunto la disposición de los pines, el control de impedancia, la conexión a tierra, el blindaje, la estabilidad del contacto, la estructura del cable o FPC, las transiciones de la PCB y la alineación mecánica.

Para un diseño de aplicación específica, explore las soluciones de conector Pogo Pin de alta velocidad de Goochain o envíe su dibujo y requisitos para una revisión de ingeniería.
