Dos proveedores pueden cotizar un 'cable USB-C FPC personalizado' y seguir cotizando productos diferentes. Uno puede incluir un cuerpo exterior moldeado y un conector en cada extremo; otro puede asumir un circuito flexible de estilo expuesto con sólo refuerzo local. Antes de comparar precios, defina el conjunto terminado y las pruebas necesarias para aprobarlo.

Goochain fabrica conjuntos de cables personalizados en Dongguan, China, y respalda proyectos USB-C FPC desde la revisión de conectores y rutas hasta prototipos e inspección de producción. Las siguientes preguntas ayudan a un equipo OEM a comparar proveedores con el mismo alcance, en lugar de hacerlo únicamente con una fotografía del catálogo.

Defina el conjunto completo, no sólo la forma del cable

Comience con los tipos de conectores, los géneros y la dirección de visualización en ambos extremos. Un cable macho a macho, una extensión macho a hembra y un receptáculo montado en panel resuelven diferentes problemas de conexión. Muestre la carcasa del conector y el inserto metálico: un cable que en una vista en planta parece encajar puede quedar bloqueado por una tapa, un hueco o un conector adyacente.

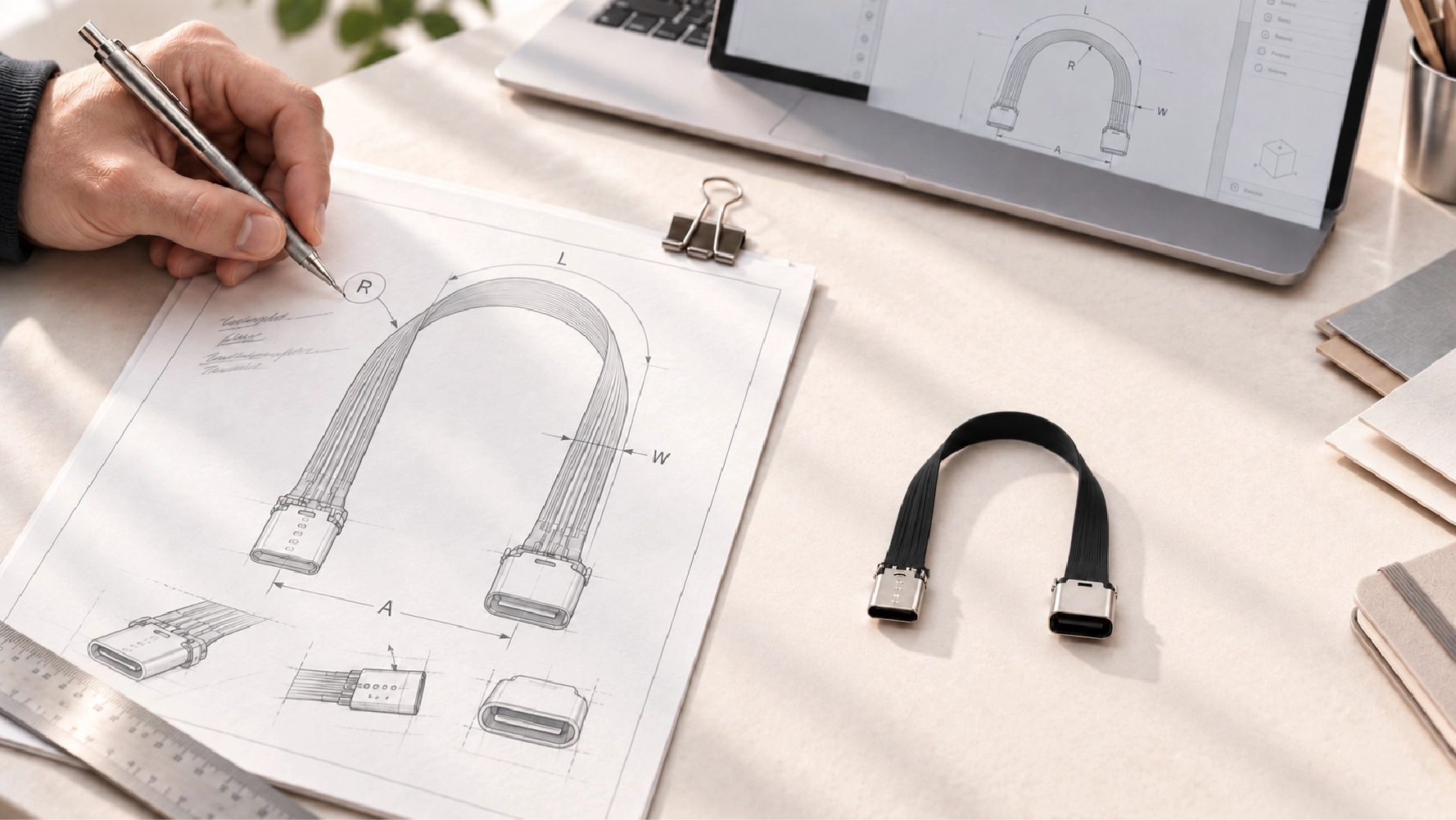

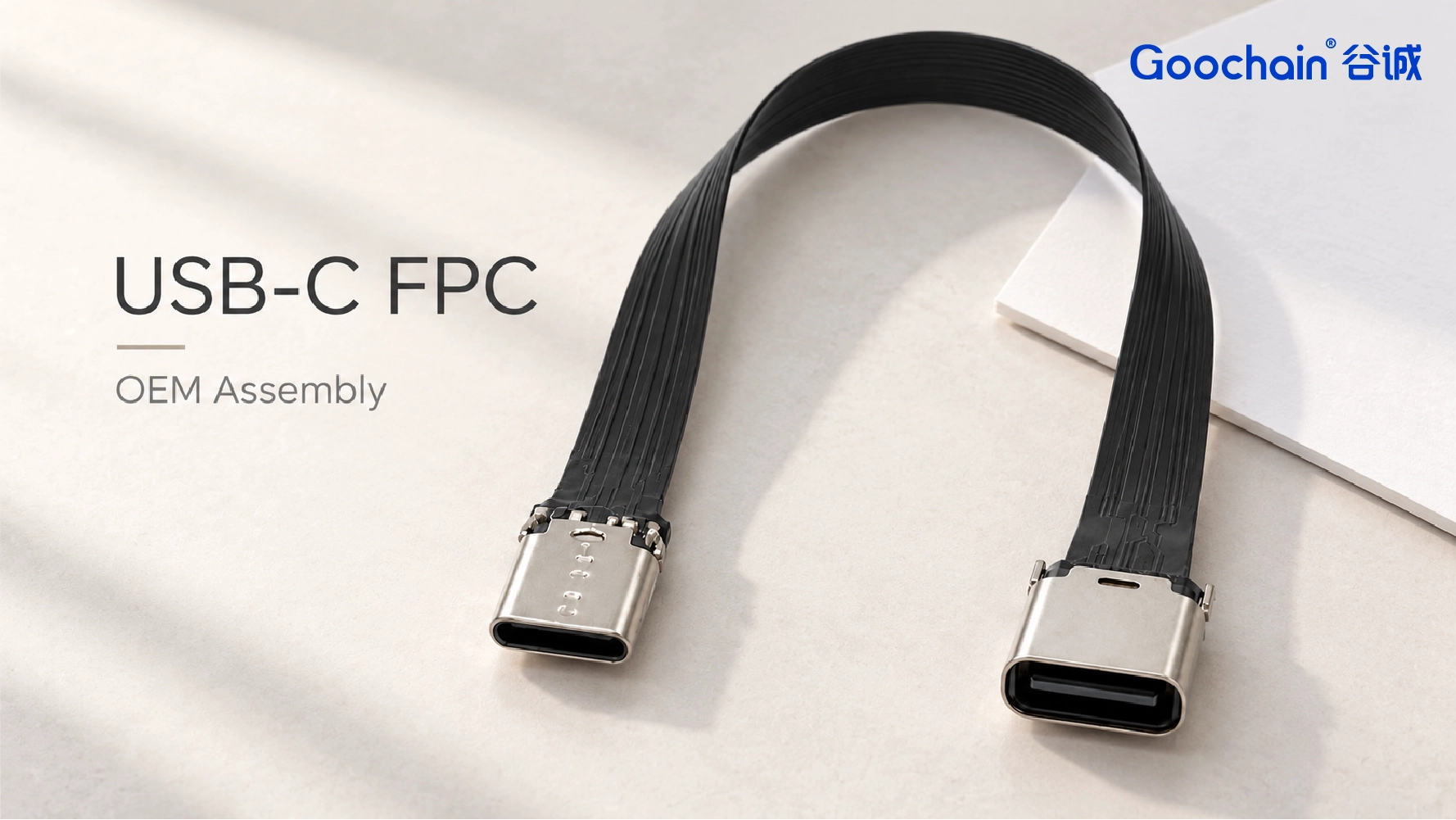

Especifique el contorno del FPC, la longitud terminada a lo largo de su ruta instalada, las áreas de curvatura, el refuerzo y las transiciones del conector. Luego decida si la sección flexible permanece sin un sobremolde exterior completo o necesita una cubierta moldeada. El sobremolde cambia las dimensiones y la superficie de manipulación; por sí solo, no establece una clasificación de resistencia al agua o a la resistencia a la flexión. Una referencia útil es la de Goochain. Gama de cables planos FPC , que incluye conjuntos USB-C moldeados y de estilo expuesto.

Envíe el mismo paquete de RFQ a cada proveedor

Una breve solicitud para un 'cable USB-C plano de 80 Gbps' está incompleta. La capacidad de datos, la potencia de carga y cualquier función de visualización deben indicarse para el mismo host, dispositivo y ruta de conexión. Si la solicitud es una extensión, incluya el cable aguas abajo en la evaluación. Utilice un dibujo controlado por revisión y los mismos supuestos para cada cotización.

Incluir en la solicitud de presupuesto	Por qué cambia la oferta
Tipos de conectores, géneros y orientación.	Evita una cotización por conexión o dirección de salida incorrecta
Recorrido instalado, contorno y longitud.	Define las áreas de ajuste, curvatura y dimensiones del cable terminado.
Requisitos de datos, energía y visualización	Define el diseño eléctrico y la configuración de evaluación.
Cuerpo exterior, alivio de tensión y montaje.	Aclara molduras y herrajes incluidos en el suministro.
Cantidad de muestra y previsión de producción.	Establece el alcance de la cotización de desarrollo y producción.
Controles y registros de aceptación.	Define lo que se debe demostrar antes del envío.

Separe los costos de desarrollo del precio unitario

Pregunte qué elementos están incluidos en el conjunto cotizado y cuáles están separados: herramientas para conectores, un molde nuevo, construcciones de muestra, accesorios de prueba, embalaje o registros de inspección. Una comparación de precios unitarios tiene poco valor si una cotización incluye la vivienda y otra la excluye.

Confirme la cantidad mínima de pedido y el tiempo de entrega para el diseño seleccionado y la cantidad del pedido. La disponibilidad de materiales, las herramientas personalizadas, las iteraciones de muestras y las comprobaciones requeridas pueden cambiar ambos. Solicite un desglose vinculado a la misma revisión del dibujo en lugar de depender de una figura genérica de un sitio web.

Utilice prototipos para cerrar las preguntas de diseño.

Primero coloque la muestra en el equipo previsto, con las cubiertas y los conectores adyacentes instalados. Verifique la profundidad del asiento, la secuencia de ensamblaje, la salida del cable, el soporte y cualquier acceso de servicio. Luego evalúe los datos especificados, la alimentación y las funciones de visualización en el host real y el dispositivo conectado. Registre juntos el identificador de la muestra, la revisión del dibujo, la configuración de la prueba y los criterios de aceptación.

Un prototipo recto corto aprobado no valida un cable de producción en ángulo más largo. De manera similar, un certificado del sistema de calidad ISO describe el sistema de gestión; no es una certificación de rendimiento USB para un conjunto en particular. Pregunte qué evidencia se aplica al diseño exacto que se está comprando.

Compruebe cómo la muestra aprobada se convierte en producción repetida.

Un proveedor de producción debería poder explicar cómo identifica los conectores entrantes y los materiales FPC, monitorea los pasos de unión y moldeado e inspecciona el ensamblaje terminado. Goochain describe los controles entrantes, en proceso y finales en su Fábrica y calidad página. Para la orden de compra, acordar qué dimensiones, funciones eléctricas, puntos de apariencia y registros se verificarán y cómo se identificará la revisión aprobada.

Proporcione el mismo dibujo controlado, requisitos de materiales y método de aceptación tanto al equipo de muestra como al equipo de producción. Esto hace visibles los cambios posteriores y le da al comprador una base clara para repetir pedidos.

Comience con una solicitud específica

Un dibujo es ideal, pero una muestra de referencia, una foto de instalación marcada y una distribución de pines pueden iniciar la revisión. Indique qué debe permanecer igual y qué puede cambiar. Incluya la aplicación, la disposición de los conectores, la ruta, los requisitos eléctricos, la cantidad de muestra objetivo y el pronóstico de producción. Contacto Goochain para revisar el alcance del montaje y solicitar una cotización en base al diseño elegido.

Preguntas frecuentes

¿Se puede construir Goochain a partir de una muestra de referencia?

Sí. Identifique las características que desea conservar y las características que desea cambiar, luego agregue la orientación del conector, la distribución de pines, las funciones eléctricas, la longitud instalada y la cantidad prevista. La referencia ayuda a la revisión; un dibujo aprobado y una producción de control de especificaciones.

¿Se debe dejar el FPC sin un sobremolde exterior completo o cubrirlo con una moldura?

Elija contra la instalación. Una ruta cerrada y protegida puede favorecer la forma más delgada; un conjunto manipulado o expuesto puede beneficiarse de un cuerpo moldeado definido. Verifique que ambos formularios se ajusten y tengan la función requerida.

¿Un certificado ISO demuestra que el cable cumple con la velocidad de datos USB indicada?

No. Un certificado de sistema de calidad es independiente del rendimiento USB específico del producto. Especifique el equipo conectado, la revisión del cable, el método de prueba y el resultado de aceptación para el conjunto seleccionado.

¿Qué se necesita para una cotización OEM útil?

Envíe los requisitos de conector y distribución de pines, planos o fotografías de instalación, ruta y longitud terminadas, datos y funciones de energía, cantidad de muestra, pronóstico de producción y cualquier registro de inspección requerido. Solicite a los proveedores que identifiquen los costos de herramientas y muestras por separado.
